Rechthoekige balgen voor lineaire geleidingen en machinegeleidingen: Vervangende metingen

Een vervangende rechthoekige balg kan dezelfde breedte hebben als de oude balg, maar toch niet op de machine passen. Het montageframe kan op een andere hoogte zitten, een smeernippel kan in de plooien blijven haken, of de samengedrukte balg kan ruimte innemen die nodig is voor de bewegende tafel. Voor lineaire geleiders en machinegeleidingen moet de vervangingsspecificatie de installatie beschrijven, niet alleen de losse stoffen bekleding.

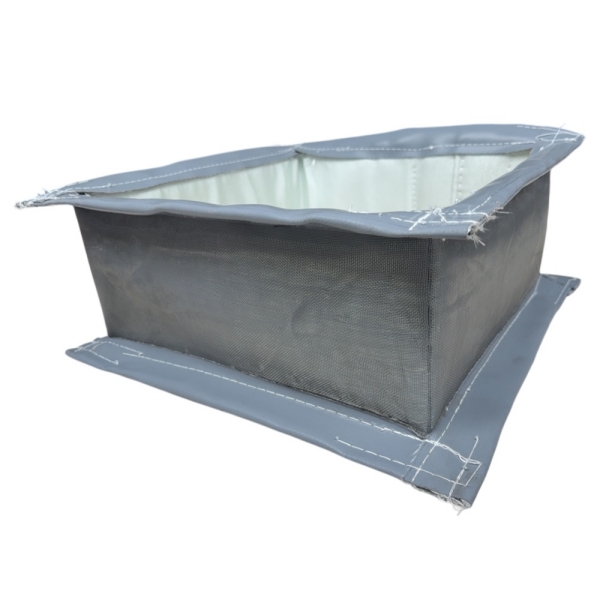

BSTFLEXop maat gemaakte rechthoekige balgBiedt flexibele bescherming voor rechthoekige machineonderdelen en geleidingssystemen. Het profiel, de werklengtes, het doek en de bevestigingen kunnen worden afgestemd op de bestaande afmetingen van de apparatuur. Een handige vervangingstekening scheidt de beschermde ruimte, de buitenafstand en de aansluitingen aan beide uiteinden.

Bepaal de indeling van de hoes voordat u de afmetingen opneemt.

Stel eerst vast of de bestaande balg een enkele rail bedekt, twee parallelle rails overspant, een doosvormige geleiding beschermt of een rechthoekige actuator omsluit. Geef aan welke zijden bedekt zijn en welke open blijven. Een driezijdige geleidingsafdekking en een volledig gesloten rechthoekige balg zijn niet uitwisselbaar, ook al lijken hun totale breedte en hoogte op elkaar.

Identificeer de vaste en de beweegbare bevestiging. Bij sommige installaties eindigt de afdekking bij de wagen in plaats van het gehele lagerblok te omsluiten. Bij andere installaties bevinden zich extra componenten binnen de beschermde ruimte. Markeer deze grens duidelijk, zodat de voorgestelde opening qua afmetingen is afgestemd op de daadwerkelijke opstelling.

Voordat er handmatige metingen worden verricht of afdekkingen worden verwijderd, moeten bevoegde medewerkers de gevaarlijke energiebronnen isoleren, de opgeslagen energie beheersen en de componenten beveiligen tegen onbedoelde beweging volgens de onderhoudsprocedure van de machine. Controleer de veilige toestand voordat u in het mechanisme reikt.

Maak drie aanzichten voor een rechthoekige balgvervanging.

Een foto van de zijkant laat zelden voldoende zien om een ​​machinegeleidingsdeksel nauwkeurig na te maken. Maak daarom een ​​foto van de zijkant, een dwarsdoorsnede en aparte aanzichten van de twee montage-uiteinden. Gebruik overal dezelfde maateenheden en geef bij geschatte afmetingen aan dat deze niet geverifieerd zijn.

Voeg, waar de dwarsdoorsnede tijdens de reis verandert, extra doorsneden toe op de beperkte locaties. Voorzie de foto's van labels die overeenkomen met de tekeningen, in plaats van te vertrouwen op een verzameling ongemerkte afbeeldingen.

Meet de beschermde opening en de buitenruimte afzonderlijk op.

Voor een enkele lineaire rail dient u de opstelling van de rail en de slede te registreren, samen met alle onderdelen die de werkruimte van de afdekking betreden. Voor een afdekking die twee rails overspant, dient u de railafstand en de totale beschermde breedte toe te voegen. Vermeld smeeraansluitingen, sensorbeugels, boutkoppen en kabelaansluitingen waar deze de vrije ruimte beïnvloeden.

Onderscheid drie sets afmetingen: de te beschermen componenten, de vereiste onbelemmerde opening in de balg en de maximaal beschikbare ruimte daarbuiten. Benoem deze drie niet simpelweg als "breedte" en "hoogte". Als de fabrikant de benodigde vrije ruimte moet bepalen, geef dan de werkelijke afmetingen van de componenten op en vermeld die eis.

Voor de hoogte is een duidelijk referentievlak nodig. Een afmeting gemeten vanaf het machinebed is niet gelijk aan een afmeting gemeten vanaf de bovenkant van de rail. Geef het referentievlak aan op de dwarsdoorsnede en positioneer het montageframe ten opzichte daarvan.

Noteer ook hoeken, treden en lokale beperkingen. Een rechthoekige opening met afgeronde hoeken kan een vierkante uitstulping mogelijk niet passeren, zelfs als de nominale breedte en hoogte voldoende lijken. Controleer de voorgestelde interne steunconstructies en de opening in het doek; beide kunnen een beperkende factor vormen.

Zorg dat beide eindframes overeenkomen, inclusief hun positie.

Meet uiteinde A en uiteinde B onafhankelijk van elkaar. Noteer de vrije opening, de buitenafmetingen van het frame, de plaatdikte en de positie van het bevestigingsvlak ten opzichte van de geleiding. Een frame met de juiste opening, maar dat te laag gemonteerd is, kan de afdekking in de rail trekken.

Bepaal de middelpunten van de montagegaten aan de hand van duidelijk herkenbare referentieranden of -punten. Vermeld de gatdiameters, sleufafmetingen, verzonken of uitgeboorde gaten (indien van toepassing) en het type bevestigingsmiddel. Geef de kijkrichting aan, zodat een asymmetrisch patroon niet kan worden verward met het spiegelbeeld ervan.

Controleer de overlapping tussen het uiteinde van de stof en de bevestigingsplaat. Geef aan waar de eerste actieve vouw begint en waar het klemgebied eindigt. De bevestiging moet de hoes in de beoogde positie houden zonder een werkende vouw te beknellen.

Lever voor hergebruikte onderdelen een tekening of geverifieerde afmetingen van de originele onderdelen aan. Identificeer vervormde platen, beschadigde gaten of eerdere aanpassingen. Gebruik de nieuwe balg niet ter compensatie van een beschadigde montage-interface zonder overeengekomen reparatie of herontwerp.

Controleer elk deksel aan beide zijden van een verplaatsbare tafel.

Een machine kan gebruikmaken van aparte balgen aan weerszijden van een tafel of slede. Terwijl de tafel beweegt, wordt de ene balg samengedrukt terwijl de andere uitzet. Beschouw ze als afzonderlijke onderdelen, tenzij is bevestigd dat hun montageposities en werkafmetingen identiek zijn.

Label de afdekkingen met de as en de zijde, en noteer vervolgens de kortste en langste installatieafstand van elke afdekking. Afdekkingen die er hetzelfde uitzien, kunnen verschillende lengtes vereisen, omdat een beugel, aandrijfbehuizing of eindframe de beschikbare ruimte aan één zijde verandert.

Gebruik deMaattabel voor genaaide balgenOm de lengtereferenties te definiëren en de geïnstalleerde lengte te onderscheiden van de lengte van het flexibele onderdeel. Bij deze vervangingsbeoordeling is het een extra taak om beide zijden van de as te controleren, en niet alleen de nominale slag van de machine te herhalen.

Beoordeel het opgevouwen pakket inclusief de naden, verstevigingen en overgangen aan de uiteinden. Het overnemen van het oude aantal vouwen garandeert niet dat een andere stof of constructie in dezelfde gecomprimeerde ruimte past.

Inclusief toegang tot begeleiding en onderhoud

Beschrijf hoe de bestaande afdekking wordt ondersteund en geleid. Identificeer alle frames, schuifelementen, ophangpunten of tussensteunen die deel uitmaken van de constructie en geef aan of deze hergebruikt zullen worden. Van een flexibele afdekking mag niet worden verwacht dat deze vrij blijft van het mechanisme, alleen omdat de afmetingen aan de uiteinden correct zijn.

Geef de installatieoriëntatie, de rijsnelheid, de versnelling (indien bekend) en de bewegingsfrequentie op. Vraag om de voorgestelde ondersteuningsconstructie te beoordelen aan de hand van deze gegevens. Vermeld de ventilatie-eisen voor nauwsluitende of snel bewegende constructies in plaats van ervan uit te gaan dat de naden voldoende luchtstroom bieden.

Zorg ervoor dat de smeerpunten, sensoren en bevestigingsschroeven in de tekening toegankelijk blijven. Waar een verwijderbare opening nodig is,met ritssluiting genaaide balgkunnen afzonderlijk worden beoordeeld. De openingspositie en de montageroute voor stijve eindframes moeten nog worden gecontroleerd.

Kies de stof die geschikt is voor de daadwerkelijke belichting.

Machinegeleidingsbalgen die worden gebruikt in een licht vervuild positioneringssysteem, ondervinden andere omstandigheden dan afdekkingen naast een snijzone. Beschrijf het vuil, het contact met vloeistoffen en de blootstelling aan hitte voordat u het materiaal selecteert.

Voor blootstelling aan koelvloeistof dient u de vloeistofspecificatie, de werkconcentratie, de temperatuur en of het contact bestaat uit incidentele spatten of aanhoudende spray te vermelden. Beoordeel de stofcoating, stiksels, naden en eindverbindingen in samenhang. Een gecoate stof maakt een gestikte constructie niet automatisch vloeistofdicht.

Hete, scherpe spanen of een zware spanenlast kunnen extra afscherming of een andere constructie van de afdekking vereisen. Gebruik geen gewone stoffen balgen als directe vervanging voor een metalen of telescopische stalen afdekking zonder de beschermingseisen te controleren. Het overeenkomen van de montagegaten is geen bewijs van gelijkwaardige prestaties.

Voor rechthoekige balgen die aan hitte worden blootgesteld, kan BSTFLEX technische stoffen beoordelen, zoals met siliconen gecoat glasvezel, met PTFE gecoat glasvezel of gealuminiseerd glasvezel. De keuze hangt af van de blootstelling en de eisen ten aanzien van herhaaldelijk buigen. Bevestig de limieten van de uiteindelijke constructie in plaats van de temperatuurwaarde van de basisstof toe te passen op elke naad, steun en bevestigingscomponent.

Gebruik de oude omslag om vragen te identificeren, niet alleen afmetingen.

Bewaar de verwijderde hoes indien mogelijk en fotografeer de schade voordat u deze weggooit. De volgende observaties kunnen helpen bij een beoordeling van de vervanging, maar geen enkele bewijst op zichzelf de oorzaak van het defect.

Noteer alle wijzigingen die zijn aangebracht sinds de oude afdekking is gemonteerd, inclusief verplaatste sensoren, vervangende sledes of een andere koelvloeistofaanvoer. Een vervanging die alleen op basis van een oude tekening wordt uitgevoerd, kan deze wijzigingen over het hoofd zien. Markeer welke afmetingen van de machine afkomstig zijn, welke van het voorbeeld en welke nog moeten worden bevestigd.

Vragen over vervangende rechthoekige balgen

Kan het railmodel de juiste balg identificeren?

Het helpt bij het bepalen van de geometrie van de geleiding, maar het definieert niet de montageframes van de machine, de railafstand, aangrenzende apparatuur of beschikbare beperkte ruimte. Voeg de informatie over het rail- en wagenmodel toe aan de installatietekening.

Kunnen de bestaande montageplaten hergebruikt worden?

Mogelijk, mits hun staat, afmetingen en bevestigingsmethode geschikt zijn voor de nieuwe montage. Geef aan of de bestelling alleen de stoffen bekleding betreft of ook nieuwe platen, bevestigingsmiddelen en steunen omvat.

Gaat een dikkere stof ervoor zorgen dat het vervangende onderdeel langer meegaat?

Niet per se. Alleen de dikte aanpassen lost wrijving, overmatige uitrekking, incompatibele koelvloeistof of ongeschikte blootstelling van de spanen niet op. Bij een materiaalwijziging moeten ook de gevouwen verpakking en de beweging opnieuw worden gecontroleerd.

Keur de complete vervangingseenheid goed.

Controleer vóór de productie de revisie van de tekening, de interne opening, de buitenmaten, de werklengtes, de details van de eindframes en eventuele steunen of toegangsmogelijkheden. Specificeer de toleranties voor de afmetingen die de pasvorm bepalen en spreek af hoe deze gecontroleerd zullen worden. Maak onderscheid tussen de afmetingen van de starre frames en de afmetingen van het flexibele gedeelte.

Volg tijdens de installatie en inbedrijfstelling de goedgekeurde procedures van de machine. Controleer de speling, de bevestiging van de hulpstukken en het vouwgedrag over de beoogde bewegingsafstand tijdens een gecontroleerde terugnameprocedure. Houd personeel uit de buurt van de bewegende onderdelen en schakel de apparatuur opnieuw uit voordat u aanpassingen uitvoert. Beschouw een stoffen beschermkap niet als vervanging voor de vereiste veiligheidsafscherming van de machine.

Vraag een rechthoekige balg op maat aan voor uw machine.

Stuur BSTFLEX de machine-as en toepassing, de drie tekeningaanzichten, installatiefoto's en de bedrijfsomstandigheden. Vermeld de benodigde hoeveelheid voor elke afzonderlijke afdekking, of het montagemateriaal hergebruikt wordt en eventuele problemen die zich bij de vorige montage hebben voorgedaan.

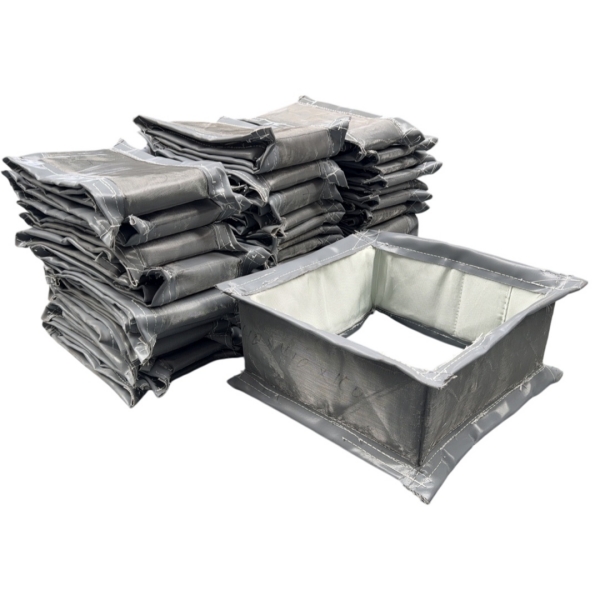

OnsGestikte rechthoekige balgen voor machinebeschermingKan worden beoordeeld op vervangings- en OEM-vereisten. Bekijk deassortiment op maat gemaakte balgenvoor andere profielen, ofVraag een offerte aan voor een rechthoekige balg.met uw tekeningen en aanvraaggegevens.
