Het bestellen van een op maat gemaakte uitlaatisolatiehoes houdt meer in dan alleen het selecteren van glasvezelmateriaal en het opgeven van een geschatte pijpdiameter. De hoes moet op de daadwerkelijke uitlaatleiding passen, het juiste verhitte gedeelte bedekken en praktisch te installeren blijven rond aansluitingen, bochten en nabijgelegen apparatuur.
Voor kachelfabrikanten, leveranciers van maritieme apparatuur, voertuigbouwers en distributeurs van vervangingsonderdelen kan nauwkeurige maatvoeringsinformatie in de offertefase passingsproblemen tijdens de productie en installatie voorkomen.
Deze gids legt de metingen en installatiedetails uit die kopers moeten opgeven bij het specificeren van een op maat gemaakte uitlaatslang-isolatiehoes.
De eerste stap is om precies te identificeren wat er geïsoleerd zal worden.
Het component kan het volgende zijn:
De buitenafmetingen van dit component bepalen de basishoesafmetingen.
Vertrouw niet alleen op de nominale uitlaatmaat. Een product dat wordt omschreven als een uitlaatpijp van 24 mm of 30 mm kan die afmeting gebruiken om een aansluiting of binnendiameter aan te duiden, terwijl het buitenoppervlak dat de isolatie moet bedekken anders kan zijn.
Voor maatwerkisolatie is de nuttige meting de daadwerkelijke buitendiameter van het component op de locatie waar de hoes wordt geïnstalleerd.
ID staat voor binnendiameter. Voor een uitlaatisolatiehoes beschrijft de binnendiameter de interne ruimte die beschikbaar is voor de uitlaatslang of -pijp.
Het is een van de belangrijkste afmetingen bij een maatwerkbestelling.
| Afmeting | BWaar Het Naar Verwijst | Waarom Het Belangrijk Is |
|---|---|---|
| Uitlaatpijp BUITENDIAMETER | Daadwerkelijke buitendiameter van de pijp of slang | Bepaalt het onderdeel dat in de hoes moet passen |
| Hoes BINNENDIAMETER | Binnendiameter van de isolatiehoes | Regelt de pasvorm bij installatie |
| Hoes BUITENDIAMETER | Buitendiameter nadat isolatie is toegevoegd | Belangrijk waar de inbouwspeling beperkt is |
| Hoeslengte | Totale geïsoleerde lengte | Bepaalt hoeveel van de uitlaatlijn wordt beschermd |
Een veelgemaakte inkopfout is om een isolatiehoes te bestellen op basis van alleen de nominale uitlaatpijpmaat.
Een uitlaatsysteem kan bijvoorbeeld worden aangeduid met een nominale diameter, terwijl het daadwerkelijke buitenste profiel wordt beïnvloed door profilering, wandconstructie, verbindingen of fabricagetoleranties.
Om deze reden moeten OEM-inkopers bij voorkeur een van de volgende opties verstrekken:

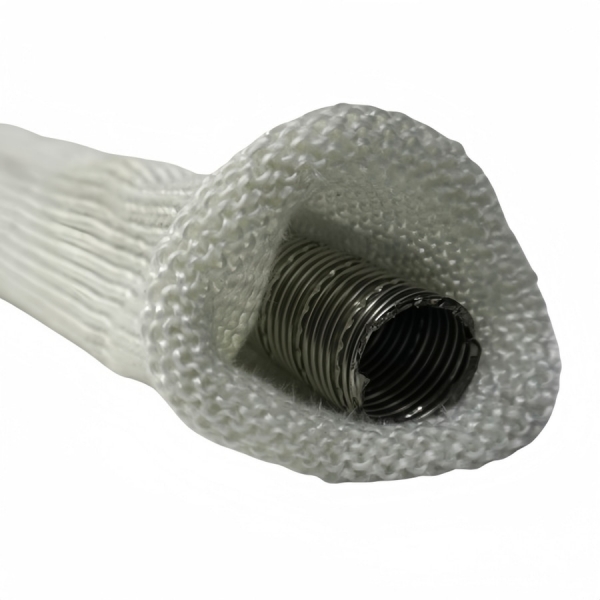

Dit is met name belangrijk wanneer de isolatie over een flexibele of gegolfde uitlaatpijp wordt aangebracht.
De isolatiehoes heeft voldoende interne ruimte nodig om zonder onnodige kracht over het uitlaatonderdeel te worden geïnstalleerd.
Een te grote speling is echter ook ongewenst, omdat een te grote hoes mogelijk niet goed om de uitlaatleiding past.
De juiste pasvorm is afhankelijk van verschillende factoren:
In plaats van een willekeurige speling op te geven, dient u de werkelijke buitendiameter van de pijp op te geven en te beschrijven hoe de hoes zal worden geïnstalleerd. De isolatieafmetingen kunnen vervolgens aan de hand van de montage worden beoordeeld.
De diameter van de uitlaatbuis zelf is niet altijd de grootste afmeting die bij de installatie een rol speelt.

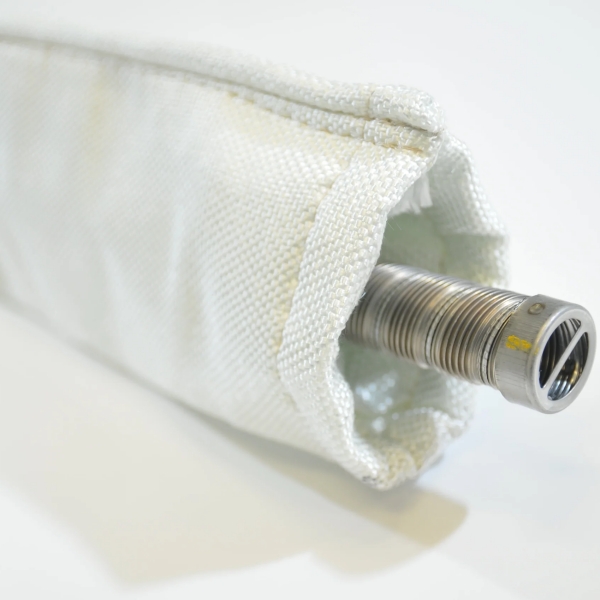

Als een buisvormige isolatiehoes over een fitting, koppeling, klembereik of uitgezet uitlaatgedeelte moet schuiven, kan die grotere afmeting bepalen of de hoes kan worden geïnstalleerd.
Controleer het volgende voordat u een maatwerkhoes aanvraagt:
Als de hoes niet over de fittingen hoeft te schuiven omdat deze vóór de definitieve uitlaatmontage wordt geïnstalleerd, geef dit dan aan op de tekening of in de aanvraag.
De vereiste lengte van de hoes moet worden gebaseerd op het deel van de uitlaatleiding dat daadwerkelijk thermische bescherming nodig heeft.
Geef niet automatisch de lengte van de gehele uitlaatpijp op.
In veel installaties heeft alleen het gedeelte dicht bij vloeren, kabels, slangen, panelen of ingesloten apparatuur extra isolatie nodig.
Meet het start- en eindpunt van de vereiste geïsoleerde zone en houd rekening met:
Een enkele lange isolatiehoes is niet altijd de beste configuratie.
Een uitlaatsysteem met verschillende klemmen, scherpe bochten in de loop of servicepunten kan eenvoudiger te monteren zijn met meerdere isolatiesecties.
| Configuratie | Typische redenvoor selectie |
|---|---|
| Één continue hoes | Lange rechte uitlaatsectie met weinig onderbrekingen |
| Twee isolatiesecties | Klem, beugel of servicepunt verdeelt de verwarmde zone |
| Meerdere korte secties | Complexe loop of verschillende installatie-obstakels |
| Aangepaste individuele lengtes | Herhaalbare OEM-uitlaatmontage |
Voor serieproductie helpt het identificeren van elke isolatiesectie op de uitlaattekening om een consistente installatie van de ene eenheid naar de volgende te behouden.
Een hoes die op een rechte pijp past en een hoes die om een gebogen uitlaatroute is geïnstalleerd, ondergaan niet dezelfde geometrie.

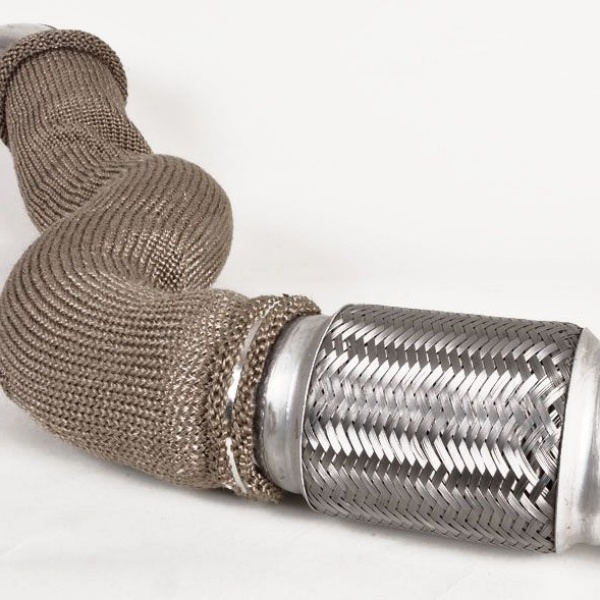

Waar de geïsoleerde uitlaatleiding bochten bevat, geef dan op:
Een foto of tekening is bijzonder nuttig voor compacte kachelinstallaties waar de uitlaat direct na het verlaten van de kachel van richting veranderd.
Voor compacte installaties kunnen de buitenste afmetingen van de afgewerkte isolatie net zo belangrijk zijn als de binnendiameter.
Dit komt vaak voor in:
Als de uitlaatpijp door een beperkte ruimte loopt, meet dan de beschikbare ruimte rondom de pijp voordat u de isolatie specificeert.
Het afgewerkte samenstel moet binnen de beschikbare omhullende ruimte passen zonder te interfereren met aangrenzende componenten.
Maataminformatie vertelt de fabrikant welk formaat geproduceerd moet worden. Toepassingsinformatie legt uit hoe de hoes zal worden gebruikt.
Een OEM RFQ moet aangeven of het uitlaatsysteem is geïnstalleerd in:
De leverancier moet ook weten of de isolatie wordt blootgesteld aan trillingen, frequent bewegen, vocht, schuring of een beperkte installatieruimte.
Installaties van scheepsverwarmingen zijn vaak compact en de uitlaatroute kan door machineruimtes lopen waar omliggende oppervlakken en componenten extra thermische scheiding nodig hebben.
Voor een maatwerk aanvraag voor scheepsuitlaatslangisolatie is nuttige RFQ-informatie:
Als er verschillende uitlaatconfiguraties worden gebruikt binnen een productreeks, moet elke versie afzonderlijk worden geïdentificeerd in plaats van alle afmetingen in één specificatie te combineren.
Diesolverwarmingssystemen kunnen verschillende uitlaatpijpdiameters gebruiken, afhankelijk van de kachel en het systeemontwerp.
BSTFLEX produceert ook flexibele dubbelwandige roestvrijstalen uitlaatbuis voor dieselkachels in meerdere diameters, waardoor de uitlaatbuis en de thermische isolatievereisten als onderdeel van hetzelfde systeem kunnen worden beschouwd.
Bij afzonderlijke aanschaf van een isolatiehoes moeten de werkelijke afmetingen van de uitlaatbuis echter vóór de productie worden bevestigd.
Een nieuw OEM-project begint meestal met tekeningen en gecontroleerde afmetingen. Vervangingsprojecten beginnen vaak met een reeds geïnstalleerd uitlaatsysteem.
Voor vervangende levering kunnen kopers het volgende opgeven:
Als de originele isolatie beschadigd of vervormd is, meet dan het uitlaatonderdeel zelf op in plaats van de afmetingen over te nemen van de versleten isolatie.
Een volledige RFQ kan worden voorbereid aan de hand van de volgende checklist.
| RFQ-item | Informatie om te verstrekken |
|---|---|
| Uitlaatonderdeel | Flexibele slang, rigide buis, uitlaatslang of assemblage |
| Buitendiameter van de buis | Daadwerkelijk gemeten buitendiameter |
| Vereiste binnendiameter van de huls | Indien al gedefinieerd per tekening |
| Vereiste lengte | Totale isolatielengte of individuele secties |
| Traject | Recht, gebogen of gemengd |
| Grootste fitting | Afmeting indien de huls eroverheen moet passen |
| Inbouwruimte | Maximaal beschikbare buitenomtrek waar relevant |
| Toepassing | Dieselverwarming, scheepsverwarming, voertuig of industriële apparatuur |
| Aantal | Prototype, batchhoeveelheid en geschatte jaarbehoefte |
| Referentie | Tekening, monster of installatiefoto's |
| Verpakking | Vereisten voor bulk-, individuele, kit- of OEM-verpakkingen |
Alleen het vermogen van de verwarmer biedt onvoldoende maatvoering om een passende isolatiehuls te vervaardigen. De werkelijke uitlaatafmetingen zijn nuttiger.
De isolatie omringt de buitenkant van de uitlaatbuis. Maak duidelijk of elke afmeting in de offerteaanvraag (RFQ) verwijst naar de binnendiameter of buitendiameter.
Een huls past mogelijk perfect om de buis, maar kan alsnog onmogelijk te installeren zijn als deze over een groterekoppeling of connector moet schuiven.
Lange isolatiesecties kunnen klemmen, beugels of onderhoudsgebieden belemmeren. Bepaal de werkelijke thermische beschermingszone voordat u de hulslaag kiest.
Twee systemen met dezelfde diameter kunnen verschillende isolatieconfiguraties vereisen als de ene recht is en de andere verschillende bochten of montageobstakels bevat.
Voor nieuwe OEM-verwarmingssystemen kan het nuttig zijn om de isolatie te definiëren nadat de uitlaatrouting en de omliggende installatieruimte zijn vastgesteld.
Een prototypehuls kan vervolgens worden beoordeeld op:
Zodra de afmetingen zijn bevestigd, kan dezelfde specificatie worden gebruikt voor herhalingsproductie.

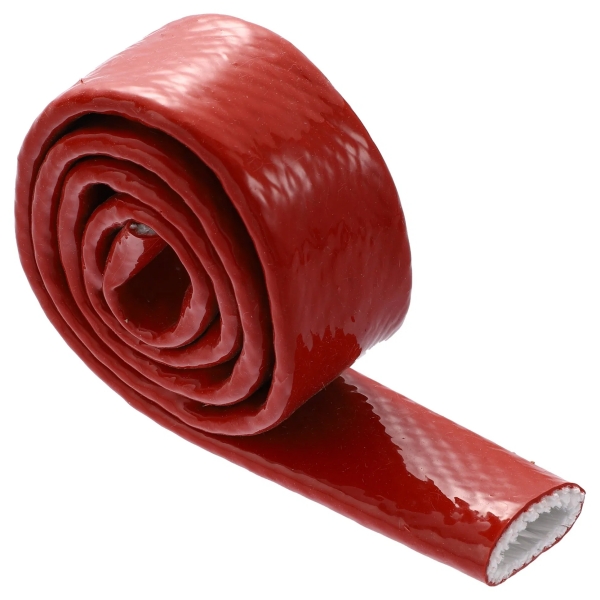

BSTFLEX produceert isolatiehoezen van glasvezel voor uitlaatslangen met afmetingen die zijn aangepast aan het uitlaatsysteem in plaats van kopers te beperken tot één vaste diameter of lengte.
Maatwerkproducenten kunnen kachelfabrikanten, leveranciers van maritieme apparatuur, camper- en voertuigbouwers, leveranciers van uitlaatsystemen, distributeurs en fabrikanten van industriële apparatuur ondersteunen.
Bekijk voor extra verwarmingskanalen, uitlaatbescherming en thermische beheersingsproducten onze hittebeschermingsbuizen productassortiment.
Geef voor een nauwkeurige prijsopgave de buitendiameter van de uitlaatpijp, de vereiste geïsoleerde lengte, de installatie-indeling, de hoeveelheid en eventuele beschikbare tekeningen of foto's op.
Als er meerdere diameters of lengten nodig zijn voor hetzelfde project, vermeld dan elke configuratie apart. Hierdoor kunnen de isolatiehoezen worden geproduceerd voor de daadwerkelijke uitlaatassemblages in plaats van te worden behandeld als één universele maat.
Bekijk de Glasvezel uitlaatslang isolatiehoes voor maatwerk OEM- en bulkleveringsvereisten.
