Met draad versterkt glasvezelweefsel kan worden gebruikt in een weefsel-expansiestuk wanneer een flexibele textiellaag meer mechanische ondersteuning nodig heeft dan een vergelijkbare onversterkte glasvezeldoek kan bieden. Typische redenen hiervoor zijn trillingen, herhaalde bewegingen, verticale installatie, hantering tijdens fabricage of onderhoud, en de behoefte om nuttige textielintegriteit te behouden na blootstelling aan hitte.
Metalen versterking moet niet standaard worden toegevoegd. Ingevoegde draad verandert het gewicht, de flexibiliteit, en de eisen voor snijden, naaien en randafwerking. Het zorgt er ook niet voor dat het weefsel gasdicht, chemisch bestendig of op zichzelf in staat is om de drukbelasting van een compleet expansiestuk te dragen.
BSTFLEX levert High Temperature Fiberglass Woven Fabric with Wire Insert voor industriële thermische bescherming en levert complete Non-Metallic Fabric Expansion Joints op basis van temperatuur, medium, beweging, druk en installatieomstandigheden.
Draadversterking is het overwegen waard wanneer de glasvezellaag een gedefinieerde ondersteunende functie heeft en de bedrijfsomstandigheden mechanische eisen stellen waaraan onversterkt weefsel mogelijk niet met voldoende marge kan voldoen.
Veelvoorkomende aanleidingen zijn:
Draadversterking is mogelijk overbodig wanneer een onversterkt glasvezelweefsel al voldoet aan de gespecificeerde sterkte-, flexibiliteits-, temperatuur- en levensduureisen. De juiste beslissing komt voort uit de laagnaagfunctie en de operationele taak, niet uit de aanname dat meer metaal altijd betere prestaties betekent.
Een weefselcompensator is normaal gesproken een meerlagige flexibele constructie. Elke laag kan een andere taak vervullen en het geselecteerde met draad versterkte weefsel moet op de constructietekening aan een van die taken worden toegewezen.
| Mogelijke laag of component | Primaire functie | Is draadversterking automatisch vereist? |
|---|---|---|
| Ondersteunende weefsellelaag | Draagt mechanische belasting binnen de flexibele band | Nee. Dit hangt af van de berekende of gekwalificeerde sterkte en behouden eigenschappen. |
| Textiellaag aan de hete kant | Biedt thermische bescherming nabij de proceszijde | Nee. Temperatuur-, slijtage- en ondersteuningsvereisten moeten samen worden geëvalueerd. |
| Bekleding van het isolatiekussen | Bevat isolatie en behoudt de kussenvorm | Soms, vooral waar trillingen of herhaalde behandeling aanzienlijk zijn. |
| Versterking rond manchetten of flenzen | Ondersteunt geklemde en geboute gebieden | Toepassingsafhankelijk; lokale versterking kan geschikter zijn dan het versterken van de hele band. |
| Gasafdichtende laag | Regelt lekkage van procesgas | Nee. Ingebrachte draad zorgt niet voor gasdichtheid. |
| Externe weersbescherming | Beschermt tegen water, olie, UV en behandeling | Wordt meestal geselecteerd op basis van coating en milieuprestaties in plaats van alleen de ingebrachte draad. |
Waar het voorgestelde materiaal een ondersteunende laag wordt genoemd, moet de ontwerper de mechanische vereiste definiëren. Een algemene verklaring zoals “gebruik versterkt glasvezel” is niet genoeg om leveranciers te vergelijken of vervangingen goed te keuren.
Met draad versterkt glasvezeldoek en afzonderlijk roestvrij staaldraadgaas kunnen beide voorkomen in constructies van expansiestukken voor hoge temperaturen, maar ze zijn niet uitwisselbaar.

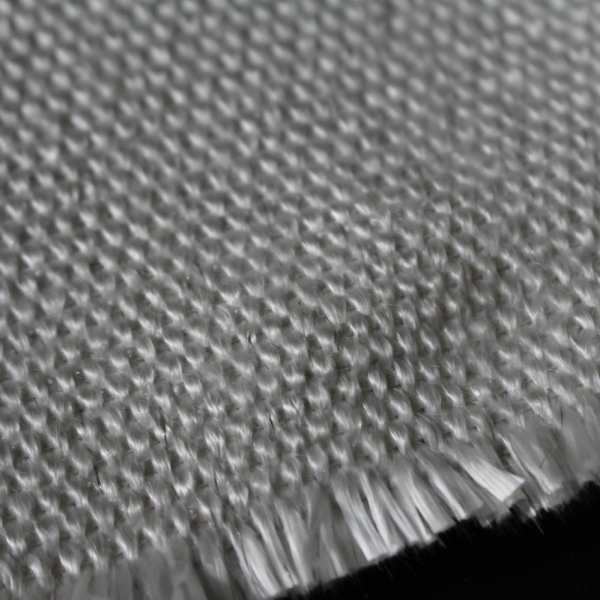

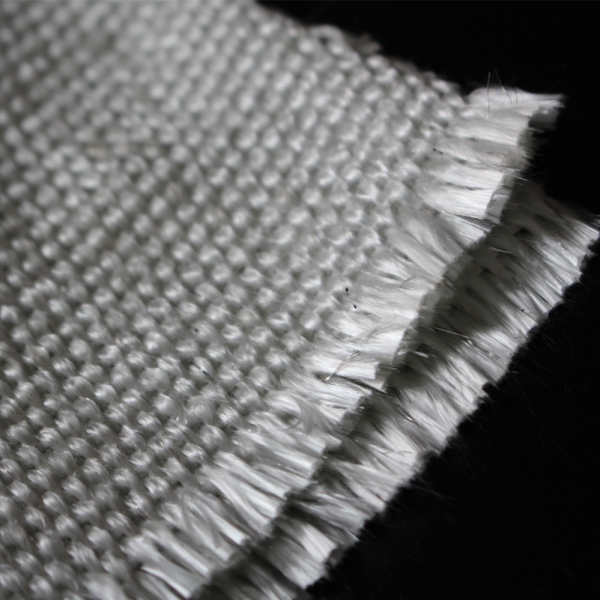

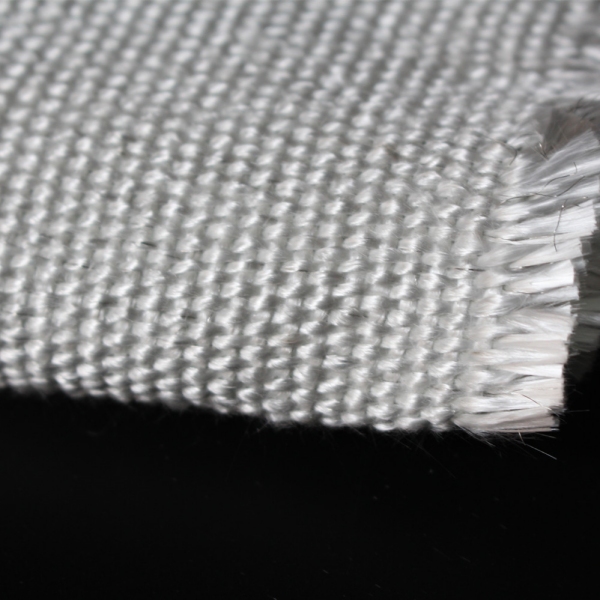

Met draad versterkt glasvezeldoek is een geweven textiel dat metallische versterking bevat binnen het glasvezelgarensysteem. Het blijft een flexibele stof die kan worden gesneden, genaaid en geïntegreerd in een meerlagige band of isolatiekussen.
Draadgaas is een afzonderlijke metallische laag. Het kan aan een isolatiekussen worden gestikt, worden gebruikt voor vormbehoud of worden geplaatst om isolatie te beschermen aan de stromingszijde. Gaas biedt over het algemeen een ander niveau van metallische ondersteuning, stijfheid en slijtvaste bescherming.
| Ontwerppunt | Met draad versterkt glasvezeldoek | Afzonderlijk draadgaas |
|---|---|---|
| Basiskant | Flexibel geweven textiel met draad verwerkt in de stof | Onafhankelijk metallisch gaas of net |
| Primaire rol | Textielversterking en dimensionale ondersteuning | Mechanische retentie, vormondersteuning of beschermende metallische laag |
| Snijden en naaien | Kan worden gefabriceerd als doek met aangepaste gereedschappen en randafwerking | Wordt meestal gevormd, bevestigd of gestikt als een afzonderlijk onderdeel |
| Gasafdichting | Niet geleverd door de ingebrachte draad | Niet geleverd door open gaas |
| Flexibiliteit | Over het algemeen dichter bij een stoffen laag | Hangt sterk af van draaddiameter en gaasconstructie |
| Vervanging | Vereist beoordeling ten opzichte van de opgegeven ondersteunende-laagfunctie | Kan niet worden vervangen door met draad versterkt doek zonder een beoordeling van de assemblage |
Een expansiestuk kan beide materialen gebruiken. Met draad versterkt glasvezel kan bijvoorbeeld dienen als een versterkte textielafdekking rond een isolatiekussen, terwijl een afzonderlijk gaas het kussen beschermt of vasthoudt in een gedefinieerde positie.
Identificeer het verwachte faalmechanisme of de prestatievereiste voordat u metalen versterking specificeert.
Een groot of verticaal geïnstalleerd stoffen paneel kan vervormen onder zijn eigen gewicht, thermische cycli of herhaalde behandeling. Ingebragte draad kan de geweven stof helpen zijn vorm te behouden, op voorwaarde dat de versterkingsrichting en de volledige constructie overeenkomen met de belasting.
Glasvezeltextiel kan een deel van zijn oorspronkelijke mechanische sterkte verliezen na langdurige blootstelling aan hitte. Een ondersteunende laag moet daarom worden beoordeeld op de sterkte die nodig is tijdens gebruik, niet alleen op de treksterkte van het nieuwe materiaal.
Waar behouden sterkte cruciaal is, vraagt u testgegevens aan na representatieve thermische of chemische CONDITIONERING. De initiële waarde bij kamertemperatuur beschrijft het materiaal na service mogelijk niet alleen.
Expansiestukken in de buurt van ventilatoren, blowers, ovens en procesapparatuur kunnen naast thermische beweging te maken krijgen met continue trillingen. Draadversterking kan extra textielsteun bieden, maar neemt niet de noodzaak weg om de bandgeometrie, de speling van de binnenvoering en lokale wrijving te beheersen.
Grote vervangingsbanden en isolatiekussens kunnen beschadigd raken tijdens transport, installatie of onderhoud. Een versterkte stof verdraagt de behandeling mogelijk beter, maar de hijs-, opslag- en installatieprocedure moet nog steeds geconcentreerde belastingen en scherpe randen vermijden.
Als er schade optreedt waar de band in contact komt met een voering, flens of kanaalrand, lost het toevoegen van draad de hoofdoorzaak mogelijk niet op. De geometrie en speling moeten eerst worden geïnspecteerd. Versterking kan de stof ondersteunen, maar mag niet worden gebruikt om continu contact met een onjuist geplaatst metalen onderdeel op te vangen.
Onversterkte glasvezel kan de voorkeur hebben wanneer de vereiste mechanische eigenschappen al worden bereikt zonder ingebrachte draad. Dit kan een lager gewicht, grotere soepelheid en eenvoudiger snijden en naaien bieden.
Redenen om een onversterkte constructie te behouden kunnen zijn:
De beslissing moet de minimaal gekwalificeerde constructie vergelijken met de daadwerkelijke operationele vereiste. Het toevoegen van draad zonder een gedefinieerd doel kan de kosten en fabricagecomplexiteit verhogen zonder de prestaties te verbeteren die de levensduur beperken.
Het huidige BSTFLEX glasvezelproduct met ingebrachte draad wordt beschreven voor toepassing bij hoge temperaturen boven 1000°F / 538°C. De exacte acceptabele temperatuur hangt af van de geselecteerde constructie, behandeling, belasting en blootstellingsomstandigheden.
De roestvrijstalen draad mag niet worden gebruikt als temperatuurspecificatie van het complete doek. Het glasvezelgaren, de oppervlaktebehandeling, de draadlegering en eventuele coating dragen allemaal bij aan het bruikbare bereik.
Onderscheid bij een aanvraag voor een expansiestuk:
Een hoge procestemperatuur kan worden verlaagd voordat deze de ondersteunende laag bereikt door een isolatiekussen of andere thermische lagen. Omgekeerd kan een ogenschijnlijk matige gastemperatuur toch lokale hete plekken creëren door straling, lekken of contact met een metalen voering.
Een stoffen expansiestuk draagt druk via het complete flexibele element, naden, klemgebieden en ondersteunende geometrie. De aanwezigheid van roestvrijstalen draad in één doeklaag bepaalt niet de druk- of vacuümcapaciteit van de eenheid.
Verstrek:
Onder onderdruk kan de band naar de stromingsgeleider of de kanaalopening worden getrokken. Onder overdruk kunnen het flexibele element en de bevestigingsgebieden een uitwaartse belasting dragen. De ontwerper moet de actieve bandbreedte, de laagsamenstelling, de naden, de klemmen en de spelingen van de geleider samen beoordelen.
Draadversterking kan de stijfheid en het buiggedrag veranderen. Het bepaalt niet hoeveel axiale, laterale of hoekbeweging de expansieverbinding kan opnemen.
Bewegingscapaciteit hangt af van:
Keur geen zwaardere of sterker versterkte stof goed zonder te controleren of de resulterende band flexibel genoeg blijft voor de vereiste beweging. Een materiaal dat sterker is bij een vlakke trekproef, kan nog steeds minder geschikt zijn voor een strak gevouwen of herhaaldelijk gecyclede band.
Ingevoegde draad kan zijn opgenomen in één garenrichting of volgens een ander gedefinieerd patroon. Het weefsel kan daarom verschillende eigenschappen hebben langs de schering- en inslagrichting.
De materiaalspecificatie moet het volgende identificeren:
Als de draad in slechts één richting loopt, kan het draaien van het snijpatroon veranderen hoe de versterking het afgewerkte onderdeel ondersteunt. Dit moet worden vastgelegd op tekeningen en snij-instructies in plaats van te worden beslist op de productieafdeling.
“Roestvrijstalen draad” is geen volledige corrosiespecificatie. De legeringskeuze kan van belang zijn wanneer het weefsel in aanraking komt met nat rookgas, condensaat, zouten, zuren of reinigingschemicaliën.
Vermeld het medium, het vochtgehalte, het dauwpunt en de mogelijke condensaatchemie. Als de draad blootgesteld kan worden via een snijkant of een beschadigde zone van het weefsel, moet rekening gehouden worden met de omgevingsfactoren.
Neem niet aan dat een corrosiebestendige draad het gehele glasvezelweefsel verandert in een chemische barrière. De binding blijft doorlatend tenzij er een andere geschikte afdichtingslaag is inbegrepen.
Een draaglaag biedt mechanische sterkte en stabiliteit. Een gasafdichtingslaag beperkt lekkage. Aan hetzelfde materiaal mogen niet beide functies worden toegewezen zonder passend bewijs.
Met draad versterkt glasvezelweefsel kan een ander membraan ondersteunen in een meerlaagse compensator, maar de ingebrachte draad dicht de binding niet af. Als de verbinding rookgasdichtheid of een ander gedefinieerd lekkageniveau vereist, specificeer dan het barrièremateriaal en de testmethode voor de volledige geassembleerde verbinding.
Controleer de gebieden die het meest waarschijnlijk van invloed zijn op lekkage:
Het verhogen van de versterking kan een ongeschikte gasbarrière of een slecht afgedicht bevestigingsdetail niet compenseren.
Een isolatiekussen vermindert de temperatuur die de buitenste bandlagen bereikt en helpt de open kanaalopening rond de stromingsvoering op te vullen. Een met draad versterkte glasvezelafdekking kan worden overwogen waar het kussen extra ondersteuning nodig heeft tegen trillingen, hantering of herhaalde thermische cycli.
Het ontwerp moet het volgende specificeren:
Het kussen mag de vereiste beweging niet belemmeren of zo worden geplaatst dat draad, pennen of gaas de flexibele band beschadigen.
Rechthoekige verbindingen concentreren beweging en spanning rond de hoeken. Een versterkt weefsel kan helpen de constructie te ondersteunen, maar het hoekontwerp blijft kritiek.
Controleer:
Het toevoegen van een volledige, zwaar versterkte laag is mogelijk niet de meest efficiënte oplossing als het probleem zich concentreert bij de hoek of het klembereik. Plaatselijke versterking kan soms de belasting opvangen met behoud van flexibiliteit in het actieve bereik.
Ingevoerde draad beïnvloedt de textielfabricage. Productieproeven moeten worden voltooid voordat een nieuwe constructie wordt goedgekeurd voor serieproductie.
Controleer:
Uitstekende draad kan een gasafdichtend membraan beschadigen of installateurs verwonden. Gesneden randen moeten daarom volgens de goedgekeurde constructie worden afgewerkt in plaats van onbehandeld te worden gelaten.
Het naaigaren moet worden geselecteerd op basis van zijn eigen temperatuur- en mechanische belasting. Een versterkt weefsel beschermt een naad met een lagere specificatie niet tegen thermisch of cyclisch bezwijken.
| Specificatie-item | Informatieom aan te vragen |
|---|---|
| Glasvezelconstructie | Identificatie van filament of getextureerd garen, weefsel en basisdoek |
| Draadversterking | Legering, diameter indien relevant, plaatsing en versterkingsrichting |
| Eindgewicht | Nominale waarde en fabricagetolerantie |
| Dikte | Nominale waarde, tolerantie en testmethode |
| Breedte | Bruikbare rolbreedte en randtoeslag |
| Oppervlaktebehandeling | Onbehandeld, thermisch behandeld, vermiculietbehandeld of andere gespecificeerde afwerking |
| Temperatuurgegevens | Continue en kortetermijnlimieten met blootstellingsomstandigheden |
| Mechanische gegevens | Trek- of scheurwaarden in beide richtingen en toepasselijke testmethoden |
| Geconditioneerde prestatie | Behouden sterkte na relevante thermische of chemische blootstelling indien vereist |
| Fabricagebegeleiding | Aanbevelingen voor snijden, naaien, randbehandeling en behandeling |
| Herleidbaarheid | Materiaalgode, batchidentificatie en overeengekomen inspectiedocumenten |
Typische waarden en gegarandeerde minimumwaarden moeten worden onderscheiden. Wanneer de laag structureel belangrijk is, moet de ontwerper de vereiste ontwerwaarde en veiligheidsmarge definiëren in plaats van te vertrouwen op een marketingbeschrijving.
| Projectconditie | Aanbevolenevaluatie |
|---|---|
| Onbehandeld doek heeft betrouwbaar gepresteerd | Voeg geen metalen versterking toe zonder een nieuwe vereiste of gedocumenteerde faalwijze. |
| Doek hangt door of vervormt bij verticale toepassing | Controleer de versterkingsrichting, de steunafstand, het doekgewicht en de geïnstalleerde geometrie. |
| Herhaalde trillingen beschadigen het textiel | Evalueer met draad versterkt doek, maar inspecteer ook het contact met de voering, drukpulsaties en bevestigingsdetails. |
| Sterkte na blootstelling aan hoge temperaturen is kritiek | Vraag gegevens op over de behouden sterkte na representatieve conditionering. |
| Een gasbarrière heeft ondersteuning nodig | Gebruik een gedefinieerde steunlaag en specificeer tegelijkertijd het gekwalificeerde afdichtingsmembraan apart. |
| Alleen het klembereik begeeft het | Overweeg lokale manchet- of flensversteviging in plaats van het verstevigen van de hele flexibele overspanning. |
| De band moet door een kleine straal kunnen vouwen | Vergelijk versterkte en onversterkte prototypes op stijfheid, naadomvang en levensduur bij cycli. |
| Zware schurende stroming bereikt de band | Controleer de interne stroombekleding en spelingen voordat u op een sterker textiel vertrouwt. |
Documenteer waarom het bestaande textiel defect is geraakt voordat u overstapt op met draad versterkt glasvezel.
Inspecteer op:
Verschillende schadebeelden vereisen verschillende corrigerende maatregelen. Een nieuwe versterkte doek kan helpen waar de ondersteunende laag mechanische marge miste. Het lost echter geen uitlijningsfouten, ontoereikende actieve lengte, overmatige beweging, een scherpe rand van de bekleding of het verkeerde gasbarrièremateriaal op.
| Offerteaanvraag-item | Te verstrekken informatie |
|---|---|
| Leveringsomvang | Rol doek, gesneden panelen, kussenhoes, vervangingsband of compleet expansiestuk |
| Laagfunctie | Steunlaag, hete-zijde textiel, isolatiekussenhoes of lokale versterking |
| Temperatuur | Proces-, ontwerp-, uitschieter- en verwachte doeklaagtemperaturen |
| Medium | Gas samenstelling, vocht, condensaat, stof en schurende deeltjes |
| Druk | Bedrijfs-, ontwerp-, onderdruk-, transiënt- en piekcondities |
| Beweging | Axiale, laterale, hoek-, torsie- en trillingsgegevens met cycli |
| Geometrie | Ronde of rechthoekige afmeting, geïnstalleerde spleet, flenzen en hoekdetails |
| Versterkingsvereiste | Draadlegering, richting, mechanische waarden of goedgekeurd referentiemonster |
| Stofspecificatie | Garen, weefsel, behandeling, gewicht, dikte, breedte en tolerantie |
| Fabricage | Draad, naden, splitsingen, randbehandeling en klemdetails |
| Documentatie | Gegevensblad, geconditioneerde testgegevens, inspectieregisters en monstergoedkeuring |
| Hoeveelheid | Prototype, onderhoudsvervanging of productiebehoefte |
Nee. Veel verbindingen kunnen gewone glasvezelondersteuningslagen gebruiken wanneer die materialen voldoen aan de vereiste sterkte-, temperatuur- en bewegingsbelasting. Draadversterking moet een gedefinieerde mechanische behoefte aanpakken.
Niet uit zichzelf. Het drukvermogen behoort tot de complete constructie van het expansiestuk, inclusief alle stoffen lagen, naden, klemmen, geometrie en ondersteunende componenten.
Het moet niet automatisch worden gespecificeerd als gasdicht. De geweven structuur blijft permeabel. Een afzonderlijke gekwalificeerde barrière kan vereist zijn voor het gespecificeerde lekkageniveau en procesmedium.
Nee. Glasvezel met ingevoegde draad is een versterkt geweven textiel. Draadgaas is een afzonderlijke metallische laag die wordt gebruikt voor retentie, bescherming of ondersteuning. Ze kunnen samen worden gebruikt, maar zijn geen directe vervangers.
Nee. Meer draad kan gewicht en stijfheid toevoegen en het naaien en de randafwerking compliceren. Het versterkingsniveau moet aansluiten bij de mechanische vereisten en de bewegingsgeometrie.
Ja. Het kan worden beoordeeld als een kussenhoes of ondersteunend textiel waarbij trillingen, hantering of thermische cycli versterking rechtvaardigen. Het kussen, het gaas, de voering en de flexibeleband moeten nog steeds als een compleet systeem worden ontworpen.
Vraag relevante waarden op in beide richtingen van het doek, de testmethoden, de minimale of typische status, en de behouden eigenschappen na representatieve thermische of chemische conditionering wanneer die omstandigheden de ondersteunende laag beïnvloeden.
Ja. BSTFLEX kan rolmateriaal, geconfectioneerde textielcomponenten, vervangende flexibele banden en complete klantspecifieke niet-metalen expansiestukconstructies beoordelen.
Voor rolmateriaal kunt u de vereiste temperatuur, versterkingsrichting, doekconstructie, dikte, breedte, hoeveelheid en beoogde laagnaam naar BSTFLEX sturen. Bekijk de beschikbare Wire Inserted Fiberglass Fabric als uitgangspunt.
Voor een vervangende band of complete constructie dient u de procestemperatuur, gassamenstelling, druk, bewegingen, afmetingen van het kanaal, flensdetails en foto's of tekeningen van de bestaande installatie te verstrekken. BSTFLEX kan de vereisten beoordelen via haar Non-Metallic Fabric Expansion Joint assortiment.
Andere gecoate, ongecoate, silica- en versterkte textielopties kunnen worden vergeleken in de categorie High Temperature Fabric.
Neem contact op met BSTFLEX voor materiaalkeuze, monsterbeoordeling en ondersteuning bij offertes. Geef aan of de aanvraag betrekking heeft op roldoek, een geconfectioneerde ondersteunende laag, een isolatiekussencomponent, een vervangende band of een compleet expansiestuk.
