Holle kern vs. massieve maaskern kikkervisdichting: compressie, herstel en OEM-selectie

Twee kikkervis-pakkingen kunnen dezelfde bolbuitendiameter, geweven glasvezelbekleding en montagestaart hebben en toch heel anders aanvoelen wanneer een industriële ovendeur sluit. Het verschil zit vaak verborgen in de bul: de ene pakking bevat een gebreide draadmaasconstructie met open kern, terwijl een andere een dichtere, opgevulde maasconstructie gebruikt.

Voor een onderhoudsinkoper kan dat verschil bepalen of de vervanging in het bestaande vergrendelingssysteem past. Voor een OEM-ingenieur beïnvloedt het de kracht die nodig is om de afdichting samen te drukken, de afstand die de bul kan afleggen en hoe de verbinding zich gedraagt na herhaalde openingscycli. Deze gids vergelijkt kikkervis-pakkingen met holle kern versus massieve maaskern vanuit het oogpunt van de prestaties van de afgewerkte pakking, niet alleen op basis van de materiaalomschrijving op een offerte.

Holle en massieve mazen beschrijven de kerngeometrie

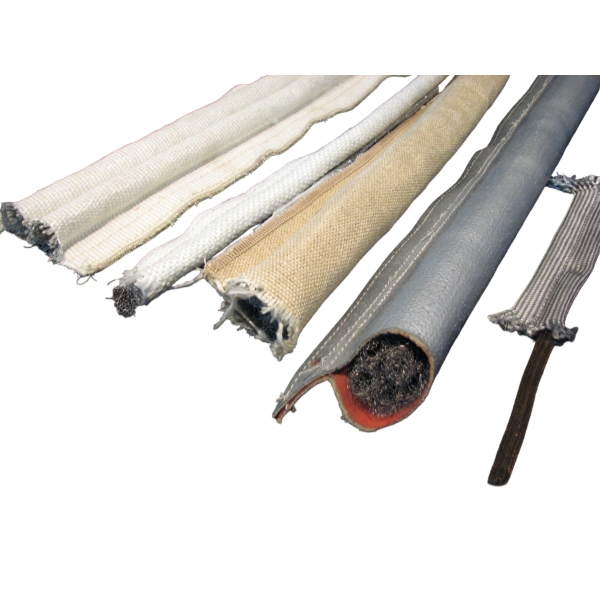

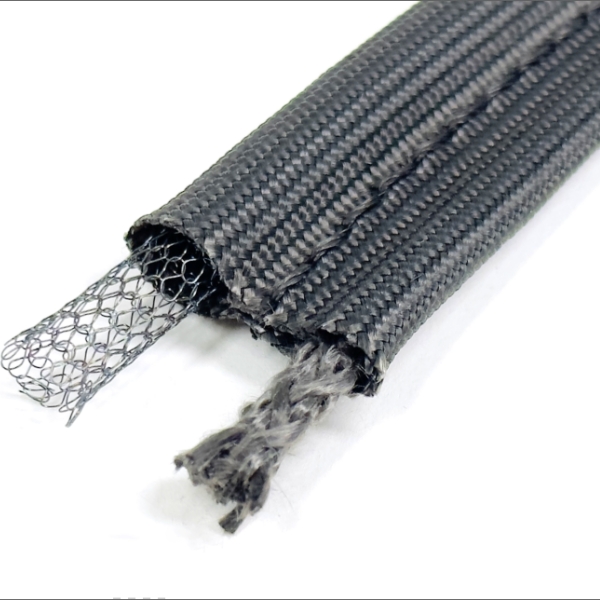

Een holle maaskern is gemaakt van een metalen gebreide of gevormde structuur met een open centraal gedeelte. Onder een compressele belasting kan een deel van de bul in die ruimte afbuigen. De mate van verplaatsing hangt af van de draaddikte, maasdichtheid, breiconstructie en de omliggende bekleding.

Een massieve maaskern is een dichter opgevulde draadmaasconstructie zonder dezelfde open kern. Hier betekent massief gaas niet een stijve massief metalen staaf. Het beschrijft hoe het metalen gaas de bul opvult. De draadstructuur blijft vervormbaar, maar de kracht-verbuigingsreactie kan afwijken van die van een holle kern.

De metaallegering is een aparte beslissing. Roestvrij staal en Inconel zijn opties voor het kernmateriaal; een holle en een opgevulde maasstructuur zijn opties voor de kerngeometrie. Een inkooporder moet beide identificeren waar ze bekend zijn.

De tabel geeft ontwerptendensen in plaats van gegarandeerde prestatiewaarden. Een losse, opgevulde maasstructuur vereist mogelijk minder kracht dan een strak gebreide holle kern bij een bepaalde compressiehoogte. De vergelijking wordt pas zinvol nadat de afgewerkte profielen en testomstandigheden zijn gedefinieerd.

Dezelfde bulgrootte betekent niet dezelfde sluitkracht

Beschouw een ovendeur met een pakkinguitsparing, vasthoudstrip en mechanische sloten. Een vervanging komt mogelijk overeen met de oorspronkelijke nominale buitendiameter van de bul, maar kan verhinderen dat de sloten hun beoogde positie bereiken. Als de nieuwe kern meer belasting vereist bij de beschikbare opening, heeft een dimensionele overeenkomst geen functionele vervanging opgeleverd.

Daarentegen kan een kern die gemakkelijk vervormt de beoogde geïnstalleerde hoogte bereiken met een lagere initiële belasting, maar nog steeds evaluatie vereisen voor herstel en langdurig contact. Geen enkele waarneming bewijst op zich dat de ene kern beter is.

De technische vergelijking moet daarom drie grootheden gescheiden houden:

• Vrije bulhoogte: de afmeting van de onbelaste afgewerkte pakking in de sluitrichting.
• Geïnstalleerde bulhoogte: de daadwerkelijke ruimte die overblijft voor de bul wanneer de deur correct gesloten is.
• Compressiebelasting: de kracht die nodig is om die geïnstalleerde hoogte te bereiken onder een afgesproken testmethode.

Wanneer de kracht wordt gemeten op een recht monster, rapporteer dan zowel de lengte van het geteste monster als de belasting. Als het resultaat wordt uitgedrukt als kracht per lengte-eenheid, vermeld dan de berekening en de testopstelling. Anders kunnen cijfers van twee leveranciers mogelijk niet eerlijk worden vergeleken.

Begin met de speling van de apparatuur, niet met een voorkeur voor de kern

Voordat u kiest tussen een holle kern en een gevulde maaswijdtekern (filled mesh core), moet u de speling bepalen die de deur biedt ten opzichte van de pakking. Meet op verschillende posities, met name in de buurt van scharnieren, vergrendelingen en hoeken. Controleer of elk resultaat de beoogde gesloten positie weergeeft in plaats van een deur die verder is verplaatst doordat de oude pakking is verwijderd.

Voor een ronde balg kan de nominale diameter alleen als vrije hoogte worden gebruikt als die vorm wordt bevestigd. Voor een ovale of reeds samengedrukte balg moeten de hoogte en breedte onafhankelijk van elkaar worden geregistreerd.

Nominale geometrische compressie kan als volgt worden berekend:

Compressie (%) = (Vrije balghoogte - Geïnstalleerde balghoogte) / Vrije balghoogte x 100

Ter illustratie: een voorgestelde balg met een vrije hoogte van 18 mm geïnstalleerd in een speling van 14 mm heeft een nominale dimensionale compressie van ongeveer 22%. Dit voorbeeld stelt geen acceptabel compressiepercentage vast voor BSTFLEX of enige andere pakking. Belasting, herstel, temperatuur en lekkagegedrag moeten worden gecontroleerd voor de daadwerkelijke constructie.

Een onderhoudsvervanging moet tevens bestaan uit de breedte van de bevestigingsstaart, de staartdikte, de totale profielbreedte en de locatie van de balg ten opzichte van de bevestigingshardware. Een onjuiste staartgeometrie kan de balg van de beoogde afdichtingslijn verplaatsen, zelfs wanneer de kern geschikt is.

Welke kern moet u als eerste evalueren?

Wanneer de sluitkracht van de deur beperkt is

Een holle kern is een logische kandidaat om te testen wanneer een deur een beperkte sluitcapaciteit heeft of wanneer een buitensporige pakkingbelasting sluiting verhindert. Het open midden biedt een mogelijk vervormingstraject, maar de daadwerkelijke werkkracht moet worden gemeten op het voorgestelde afgewerkte profiel.

BSTFLEX biedt een Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket. Die pagina identificeert de constructie van de kern met open midden. Deze moet worden gebruikt als het startende productreferentiepunt voor dit selectietraject.

Wanneer een stevigere balg vereist is

Een gevulde maaswijdtekern kan worden geëvalueerd wanneer een meer gestructureerde respons nodig is onder de beschikbare montage- en sluitbelastingen. Een koper moet om de maasconstructie en een compressiebelastingvergelijking vragen in plaats van te vertrouwen op het woord "massief" om stijfheid te garanderen.

BSTFLEX's Fiberglass Cover Stainless Steel Core Tadpole Gasket is een relevante referentie met een metalen kern. De huidige gepubliceerde productnaam identificeert een kern van roestvrij staal, maar stelt op zich geen specifieke gevulde maasconstructie vast. Bevestig dat detail op de tekening of technische offerte voordat u het omschrijft als een massief maasmodel.

Wanneer een niet-metalen kern de voorkeur kan hebben

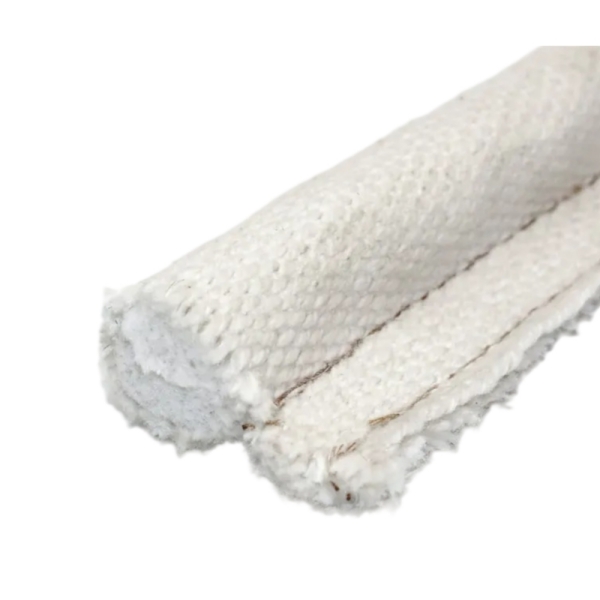

Niet elke industriële deur vereist een draadmaaskern. Waar een constructie op basis van vezels is gespecificeerd, raadpleegt u de Fiberglass Cover Fiberglass Core Tadpole Gasket. Vezelkeren hebben hun eigen compressiekenmerken en moeten worden getest tegen dezelfde deurspeling en operationele vereisten, in plaats van te worden behandeld als een universele benchmark voor zachte kernen.

Vergelijk compressie en herstel met dezelfde testomstandigheden

Een zinvolle vergelijking tussen een holle en een massieve maaskern vereist meer dan één foto van elk afgesneden uiteinde. Spreek voor OEM-kwalificatie een klein, gecontroleerd testplan af voorafgaand aan de monsterproductie. De volgende volgorde helpt om de resultaten vergelijkbaar te houden.

1. Houd het zichtbare profiel constant. Gebruik waar mogelijk dezelfde afdekkingsklasse, stikconstructie, balggrootte en staartgeometrie, zodat de kern de belangrijkste variabele is.
2. Conditioneer de monsters consistent. Registreer of de onderdelen in de ontvangen staat verkeren, vooraf zijn samengedrukt, warmte-geconditioneerd of eerder zijn gecycluld.
3. Meet de vrije hoogte. Registreer de methode en meetpunten vóór het belasten.
4. Comprimeer tot gedefinieerde hoogten. Gebruik meer dan één geïnstalleerde hoogte als de apparatuur een bereik aan spelingen heeft. Registreer de kracht bij elke hoogte.
5. Ontlast en meet het herstel. Vermeld wanneer en hoe de herstelde hoogte wordt gemeten. Vermeng onmiddellijk herstel niet met herstel na een langere periode.
6. Herhaal het cyclusproces indien nodig. Controleer de belasting, de profielconditie, de stiksels en de resterende vervorming opnieuw na een afgesproken aantal representatieve cycli.
7. Controleer de thermische toestand. Als hitte invloed heeft op de daadwerkelijke service, herhaal dan relevante controles na representatieve blootstelling aan temperatuur en afkoeling volgens een afgesproken procedure.

Draag het gepubliceerde herstelpercentage van een concurrent niet over naar een BSTFLEX-specificatie. Resultaten van compressieset en herstel zijn afhankelijk van de afgewerkte constructie en testmethode. Een offerte mag gemeten waarden alleen vermelden wanneer deze voor die specifieke pakking zijn vastgesteld.

Wat een OEM-compressierapport moet bevatten

Een eenvoudige spreadsheet met de metingen kan nuttiger zijn voor een technische inkoper dan een enkelvoudige bewering dat een kern "zeer samendrukbaar" is. Hiermee kan de inkoper beoordelen of de pakking de opgegeven hoogte bereikt binnen de beschikbare sluitkracht.

Verwissel kerngeometrie niet met temperatuurbereik

De gebruikslimiet van een kikkervisjepakking hangt af van het hele samenstel: afdekmateriaal, coating, kernlegering, stiksel en de blootstelling bij de afdichtingslijn. Een hol gaas betekent niet automatisch een lagere of hogere temperatuurclassificatie dan een gevuld gaas van dezelfde legering en constructiefamilie.

Evenzo is het overstappen van roestvrij staal naar een kern op basis van Inconel een afzonderlijke technische beslissing ten opzichte van het wisselen tussen een holle en een gevulde geometrie. Bij de beslissing over de legering moet rekening worden gehouden met de werkelijke kerntemperatuur, de atmosfeer, oxidatie en eventuele relevante chemische blootstelling.

Vermijd het gebruik van de nominale kamerinstelling van de oven als enige temperatuurinvoer. De pakking kan een andere temperatuur ervaren vanwege de positie ten opzichte van het deurkozijn, de vuurvaste bekleding, de contactoppervlakken en het hete-gastraject.

Drie vervangingsproblemen die verschillende reacties vereisen

Probleem 1: De deur wil niet sluiten na het vervangen van de pakking

Controleer de vrije hoogte van de vervanging, de geïnstalleerde spleet, de positie van de staart en de werkelijke belasting bij sluiting. Een andere kernconstructie kan bijdragen aan het probleem, maar te grote balfafmetingen of verkeerd uitgelijnde bevestigingsmiddelen kunnen vergelijkbare symptomen veroorzaken. Forceer de sluiting niet zomaar.

Probleem 2: De pakking maakt geen contact meer met het frame na herhaaldelijk gebruik

Inspecteer op blijvende vervorming, beweging onder de bevestigingsstrip, beschadigde hoeken en veranderingen in de deuruitlijning. Een hersteltest kan helpen om kandidaat-kernen te vergelijken, maar contactverlies kan niet alleen op basis van het kernmateriaal worden gediagnosticeerd.

Probleem 3: De bekleding rafelt terwijl de metalen kern intact blijft

Dit geeft aan dat blootgesteld textiel en het contactpad van de apparatuur aandacht verdienen. Interne gaasversterking voorkomt niet automatisch slijtage van de buitenbekleding. Controleer scherpe randen, schuifbewegingen en de behoefte aan een ander textiel of een afzonderlijk gespecificeerde externe beschermende constructie.

Toepassingen waar de selectie van de gaaskern belangrijk is

Voor industriële ovendeuren, zijn de beschikbare sluitingsbelasting en variatie rond de deuroverkapping vaak cruciaal voor de beslissing. Vergelijk kandidaten op de geïnstalleerde spleet van de apparatuur in plaats van alleen te bestellen op catalogusdiameter van de balf.

Voor toegangspanelen van ovens, evalueer de thermische blootstelling naast belasting en herstel. Een geschikte kern kan een ongeschikte bekleding of ongeschikt stikselmateriaal niet compenseren.

Voor kanaalafdekkingen en kleppen, houd rekening met het drukverschil, trillingen, openingsfrequentie en toelaatbare lekkage. Er mag niet van worden uitgegaan dat een textiel tadpole-pakking gasdicht of drukbestendig is zonder validatie van de volledige verbinding.

Voor grote toegangsdeuren met ongelijke openingen, breng de minimale en maximale gesloten openingen in kaart. Een kern met open midden is mogelijk het proberen waard, maar zowel de krapste als de breedste gebieden moeten binnen het gevalideerde werkbereik van de geselecteerde pakking blijven.

Een tadpole-pakking met een aangepaste metaalgaaskern specificeren

Stuur voor prototypes of herhaalde OEM-levering een maatgetekende tekening en een specificatieblad voor de bedrijfsomstandigheden mee. Als de bestaande kern onbekend is, omschrijf deze dan als onbevestigd en stuur een foto van het doorgesneden uiteinde of een representatief monster ter beoordeling mee.

Raadpleeg voor op tekening gebaseerde ontwikkeling en herhaalde levering de pagina Custom Tadpole Gasket Manufacturer van BSTFLEX. Bezoek voor het bredere bekledings- en kernassortiment Tadpole Gasket and Tadpole Seal Products.

Vragen die kopers stellen over holle en massieve gaaskernen

Betekent massief gaas dat er een massieve stalen staaf in de pakking zit?

Nee. In deze productcategorie verwijst dit naar een dichtere of gevulde metalen gaasconstructie. Een kern van gebreid draadgaas is niet hetzelfde als een stijve metalen staaf.

Is een holle kern altijd gemakkelijker samen te drukken?

Er is geen universele regel van toepassing. Een holle geometrie kan een inwaartse vervormingsroute bieden, maar de draaddiameter, maasdichtheid, de grootte van de afgewerkte rand en de spanning van de bekleding bepalen de daadwerkelijke respons op belasting en doorbuiging.

Is een kern van roestvrij staal automatisch een kern van massief gaas?

Nee. Roestvrij staal geeft de legeringsfamilie aan, terwijl een holle of gevulde gaasstructuur de opbouw aangeeft. Bevestig beide in de inkopen specificatie.

Gaat een pakking met gevuld gaas altijd langer mee?

Niet per se. De levensduur hangt ook af van de bedrijfstemperatuur, samendrukking, cycli, slijtage van de bekleding, chemische blootstelling, de montagegeometrie en de manier waarop de pakking wordt gebruikt.

Kan een bestaande afdichting met holle kern worden vervangen door een gevuld gaas?

Dit is mogelijk na een technische beoordeling, maar de vervanging verandert de kernconstructie. Valideer de geïnstalleerde spleet, de sluitkracht, het herstel en de volledige afdichting van de apparatuur voordat u de vervanging goedkeurt.

Wat is het beste uitgangspunt voor een offerte op maat?

Verstrek de doorsnede van de pakking, de beschikbare deurspleet, de bedrijfsomstandigheden, de vereiste lengte en de hoeveelheid. Als de toepassing een gedefinieerde sluitkracht of lekvereiste heeft, vermeld dan die vereiste in plaats van alleen naar een nominale diameter te vragen.

Kies de kern op basis van de geverifieerde werkreactie

Het praktische verschil tussen een holle gaaskern en een gevulde gaaskern is geen abstracte ranglijst van zachtheid. Het is de manier waarop elke afgewerkte pakking reageert op de daadwerkelijke belasting, spleet en bedrijfscyclus van de apparatuur. Gebruik de kernconstructie om een shortlist op te stellen en kwalificeer de pakking vervolgens op basis van de vereiste inbouwhoogte en bedrijfsomstandigheden.

BSTFLEX kan met glasvezel beklede, holle kern van roestvrij staal en met glasvezel beklede kern van roestvrij staal constructies beoordelen als uitgangspunt voor een OEM-voorstel of vervangingsvoorstel. Identificeer een variant van massief of gevuld gaas expliciet voordat u deze behandelt als een goedgekeurd model.

Stuur uw kernspecificatie, pakkingtekening en installatievereisten naar BSTFLEX voor een offerte voor een kikkervisjepakking op maat.
