HTG Glasvezelhuls voor elektrische bedrading: Wat te specificeren

Een kous die op de werkbank over een draad past, is mogelijk moeilijk aan te brengen nadat de kabelschoen is gekrompen. Deze kan zich ook bevinden naast een motorwikkeling, een heet onderdeel van een apparaat of een scherpe metalen rand. Die details zijn van invloed op de kous die u bestelt. Voor elektrische bedrading is het nuttige uitgangspunt de kant-en-klare samenstelling en de werkomstandigheden ervan, in plaats van alleen een diameter en een temperatuurwaarde.

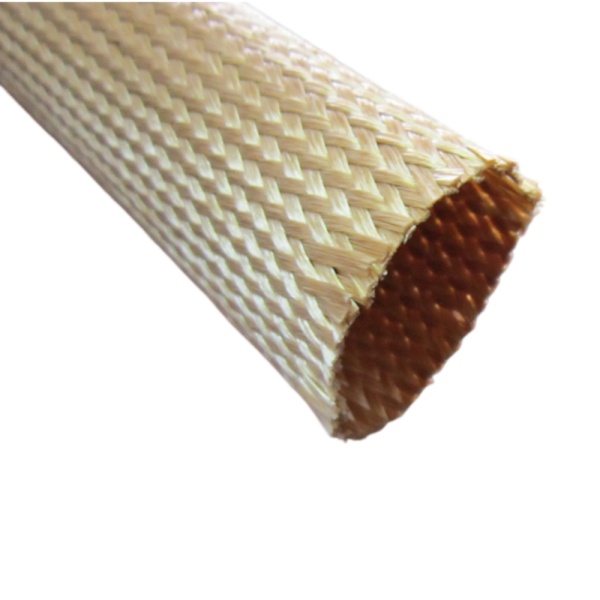

BSTFLEX's HTG glasvezelmantelis gevlochten van alkali-vrij E-glasgaren, thermisch behandeld en geïmpregneerd met een flexibele hars. De productpagina vermeldt het voor isolatie en mechanische bescherming van bedrading in elektrische machines, motoren en huishoudelijke apparaten. De onderstaande opmerkingen laten zien hoe u die beschrijving kunt omzetten in een bruikbare aankoopspecificatie.

Begin met de draad zoals deze geïnstalleerd zal worden

Meet de grootste buitendiameter op waarover de kous moet passen, inclusief isolatie, lassen, verbindingen en eventuele connectoren die later niet meer kunnen worden gemonteerd. Noteer de vereiste afgedekte lengte en waar de uiteinden van de kous komen te liggen. Als de installatie het trekken door een behuizing of om een bocht betreft, test dan een monster op de werkelijke route. Een nominale draadmaat beschrijft geen afgewerkte harnas.

De HTG-productpagina vermeldt nominale binnenniameters van 0,5 mm tot 30 mm, met verschillende diametertoleranties en wanddiktes per maat. Geef de vereiste nominale doorlaat op en controleer de tolerantie voor die maat ten opzichte van zowel het grootste inbouwkenmerk als de minimumdiameter die nodig is voor een nauwsluitende pasvorm. Geef bij herhaalde productie de definitieve snijlengte op en hoeveel afwijking uw samenstel kan accepteren.

Beschrijf waar de hitte de mouw bereikt

Geef de leverancier de normale temperatuur op de locatie van de mof, de duur van die blootstelling en eventuele korte gebeurtenissen zoals opstarten of een storingssituatie. De HTG-specificatie vermeldt een bedrijfstemperatuur van -30°C tot 350°C en korte pieken tot 400°C. Deze vermeldt tevens thermische klasse C. Dit zijn de gepubliceerde productgegevens; deze vormen geen vaststelling van de temperatuurklasse van de complete draad- of apparaatassemblage. De geleiderisolatie, nabijgelegen onderdelen en goedkeuringseisen vereisen nog steeds een eigen beoordeling.

Voeg een schets of foto toe waarop het contactpunt te zien is op de plek waar de huls een warm onderdeel raakt. Noteer de afstand, de luchtstroom en een eventueel reeds aanwezig schild op de plek waar de warmte afkomstig is van een nabijgelegen oppervlak. Dit helpt om een lokaal contactprobleem te onderscheiden van algemene omgevingswarmte in de behuizing.

Kom overeen over de elektrische test voor de gekozen maat

De productpagina geeft een doorslagspanningsbereik van 0,5 kV tot 1,5 kV. Vraag welk resultaat van toepassing is op de geofferde diameter en constructie, en vraag naar de testmethode en -omstandigheden. Een bereik op een productpagina mag niet worden beschouwd als de nominale waarde van elke kousmaat of als vervanging voor het testen van het geïnstalleerde bedradingssysteem.

Laat de leverancier bij motordraden en apparaatbedrading ook weten of de kous een extra beschermlaag is over een reeds geïsoleerde geleider of onderdeel is van het isolatiesysteem dat u kwalificeert. Dat onderscheid bepaalt welke documentatie uw engineeringteam nodig heeft. Als een specifieke norm of klanttest verplicht is, stuur dan de exacte aanduiding daarvan mee met de aanvraag.

Controleer de harsafwerking en het assemblageproces

HTG is een met hars geïmpregneerde glasvlecht. De afwerking maakt deel uit van de productspecificatie, dus vermeld ook eventuele wikkelvernis, ingietmassa, kleefstof, reinigingsmiddel of verwerkingshitte die na het aanbrengen van de kous wordt gebruikt. Controleer de compatibiliteit met uw werkelijke proces en inspecteer een monster na het snijden, doorvoeren en de eindassemblage. Als uw proces een ander oppervlak of een afzonderlijke coating vereist, bespreek dit dan voordat u productielengtes bestelt.

Een buitenlaag van siliconenrubber is een aparte constructie. Voor een vereiste waarin specifiek om met silicone gecoate kous wordt gevraagd, zie de met siliconenrubber gecoate glasvezelkous product en vergelijk de opgegeven eigenschappen en testgegevens met de HTG-versie. De twee moeten afzonderlijke specificaties en zoektermen hebben.

Stuur een bruikbare aanvraag

Een korte technische briefing bespaart meer tijd dan een lange lijst met algemene trefwoorden. Vermeld het volgende:

• Toepassing: motoraansluiting, apparaatbekabeling of andere elektrische montage.
• Buitendiameter van de afgewerkte draad of verbinding, plus eventuele onderdelen waar de kous overschoven moet worden.
• Vereiste bedekte lengte, tolerantie op de snijlengte en montagemethode.
• Normale en piektemperatuur bij de kous, inclusief de duur van de blootstelling.
• Elektrische test of klantspecificatie, met de vereiste documentatie.
• Contact met lak, lijm, reinigingschemicaliën of andere procesmaterialen.
• Voorkeurstour, bestelhoeveelheid en of een proefmonster nodig is.

BSTFLEX vermeldt zwart en lichtbruin als standaardkleuren, andere kleuren op aanvraag. De productpagina vermeldt ook rollengtes afhankelijk van de maat, dus bevestig de exacte kloslengte en verpakking voor de geselecteerde diameter. Stuur de ingevulde briefing via de productpagina voor HTG-glasvezelkousen om een bijpassend monster en offerte aan te vragen.
