Naaldvilt van stikgebonden glasvezel voor OEM-fabricage: Snijden, hanteren en acceptatiecontroles

Een rol isolatie is niet het onderdeel dat een monteur installeert. Voordat het materiaal de apparatuur bereikt, kan het worden afgerold, genest, gesneden, gestapeld, overgedragen en passend gemaakt rond openingen of bevestigingspunten. Voor een OEM-inkoper is de nuttige vraag of de geselecteerde mat die reeks kan doorlopen en toch aan de tekening kan voldoen.

Specificeer doorgestikte glasvezelnaaldmat op basis van de vezelkwaliteit, versterkingsdraad, steekindeling, afgewerkte dikte en leveringsvorm. Keur vervolgens representatieve snijonderdelen goed op hantering, pasvorm en bedrijfstaak. Dit geeft inkoop en productie een gemeenschappelijke basis voor het vergelijken van monsters en het goedkeuren van herhaalbestellingen.

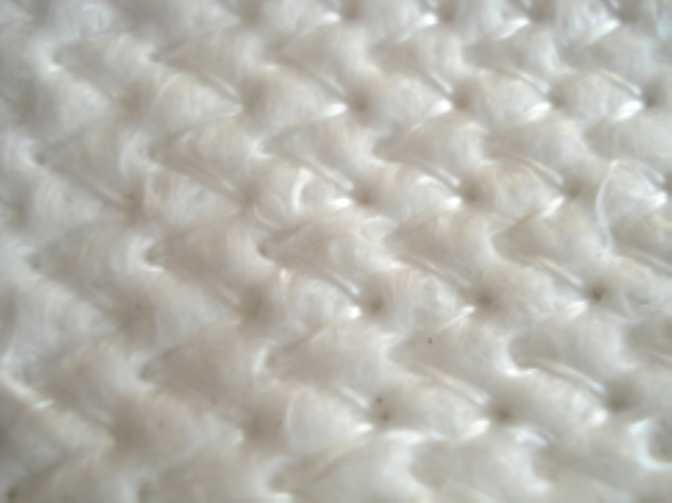

De BSTFLEX glass fiber stitch-bonded needle mat combineert een genaalde glasvezelisolatiestructuur met extra garenversterking. Steekbinding wordt gebruikt om de mechanische sterkte te verbeteren; de mate van verbetering en de geschikte verwerkingsroute hangen af van de specifieke constructie. Deze handleiding richt zich op het verwerken van dat materiaal tot industriële isolatiecomponenten.

Begin met de tekening van het isolatieonderdeel

Identificeer of de tekening de isolatiekern, een van bekleding voorziene isolatie-inzet of een complete apparatuurafdekking beschrijft. Een kernomtrek mag niet direct worden overgenomen van de buitenmaten van een afgewerkte mantel zonder rekening te houden met de constructie ervan.

Markeer de randen en bevestigingsgaten die worden gebruikt om het onderdeel tijdens de montage te positioneren. Neem sleuven, uitsnijdingen, smalle secties, beoogde buigingen en de beschikbare ruimte voor de isolatie op. Geef aan of afmetingen worden geïnspecteerd op het platte, onsamengeperste onderdeel of na montage. Dit is met name handig voor inzetstukken die worden geïnstalleerd in verwarmde apparatuurpanelen en uitneembare afdekkingen.

Gebruik een materiaalaanduiding die de glasvezelkwaliteit en versterkte constructie identificeert. Specificeer eventuele bekleding apart. De termen doorgestikte glasvezelmat en versterkte glasvezelmat zijn op zichzelf geen volledige bestelspecificatie.

Bepaal de rol- en steekrichting vóór het nesten

Vraag de leverancier om de rolrichting en steekindeling op het monster aan te geven. Waar richting belangrijk is voor de passing of hantering, geef een oriëntatiepijl aan op de onderdeeltekening. Keur een geroteerd snijpatroon niet goed alleen omdat dit afval vermindert.

Test de voorgestelde oriëntatie rond bochten, openingen en smalle verbindingssecties. Vergelijk onderdelen in verschillende oriëntaties wanneer het ontwerp dit toelaat, en documenteer het resultaat. Het doel is vast te stellen of oriëntatie gecontroleerd moet worden voor dit component, en niet om aan te nemen dat elke doorgestikte mat zich op dezelfde manier gedraagt in elke richting.

Definieer voor een steekpatroonvereiste wat wordt gemeten: afstand tussen steekrijen, steeklengte langs een rij of een andere afgesproken kenmerk. Een enkele steekdimensie is ambigue zonder die definitie. Elke aangevraagde waarde moet worden beoordeeld op fabricagebaarheid voordat het een bestelvereiste wordt.

Keur de snijroute goed op productiemateriaal

Gebruik monsters die de voorgestelde vezelkwaliteit, dikte en steekconstructie vertegenwoordigen. Een proef op een dunner effen matje valideert het snijproces niet voor een dikker versterkt matje.

Kom een proef overeen die de beoogde productieproductieroute weerspiegelt, zoals mes snijden of stansen waar van toepassing. Registreer hoe het materiaal wordt ondersteund en vastgehouden, of het in enkele lagen of stapels wordt gesneden, en hoe onderdelen na het snijden worden verwijderd. Dit zijn procesvariabelen om te evalueren, geen universele instellingen die door deze handleiding worden geleverd.

Inspecteer de kenmerken die het moeilijkst te maken zijn: kleine gaten, strakke binnenhoeken, smalle bruggen en sneden over steeklijnen heen. Controleer op onvolledige sneden, meegesleepte vezels, lokaal scheuren en verstoring van de draad. Evalueer de randtoestand nadat het stuk is opgetild en overgedragen, en niet alleen zolang het ondersteund blijft op de snijtafel.

Kom een acceptabel randuiterlijk overeen met behulp van representatieve monsters of foto's. Vermijd vage beschrijvingen zoals perfect schoon of nul vezelverlies tenzij een gedefinieerde test- en acceptatielimiet deze ondersteunt. Stiksels die de afgewerkte omtrek kruisen, zullen worden doorgesneden; onderscheid een doorgesneden draaduiteinde van voortschrijdend rarafhalen dat het behouden onderdeel aantast.

Controleer de hantering tussen snijden en installatie

Stuur proefstukken door de daadwerkelijke overdrachtscollectie. Til ze op van het snijoppervlak, plaats ze in de voorgestelde verpakking, verplaats ze naar de montage en pas ze aan met behulp van de beoogde steunen. Registreer eventuele schade of extra handelingen die in elk stadium vereist zijn.

Evalueer voor grote of gevormde inzetstukken de ondersteuning tijdens het tillen in plaats van een smal gedeelte als draagpunt te behandelen. Identificeer onderdelen voor kits duidelijk genoeg zodat operators ze niet herhaaldelijk hoeven uit te vouwen of om te draaien om het juiste stuk te vinden.

Waar een afdekking wordt geopend voor onderhoud, neem dan verwijdering en hermontage op in de proef. Controleer of de kern beweegt in zijn bekleding, dunner wordt rond sluitingen of herpositionering vereist. Versterking moet een geïdentificeerde hanteringsvereiste aanpakken; het mag niet worden gebruikt om te compenseren voor ontbrekende steunen of een ongeschikt vasthoudend ontwerp.

Schrijf meetbare acceptatiecriteria

Een goedgekeurd monster is nuttig, maar herhaalde productie heeft ook een schriftelijke inspectiebasis nodig. Kies de controles die belangrijk zijn voor het component en spreek bemonstering, methoden en acceptatielimieten af voordat u de productiebestelling plaatst.

Diktemetingen hebben een gedeelde methode nodig omdat het materiaal samendrukbaar is. Geef op hoe het monster wordt geconditioneerd en gemeten in plaats van een handmatige meting te vergelijken met een andere laboratoriumprocedure. Waar een project om een erkende testmethode vraagt, bevestig dan dat deze van toepassing is op de geleverde versterkte constructie.

Houd de nominale geleverde dikte gescheiden van de geïnstalleerde dikte. Duid ook aan of een oppervlaktemassa-waarde de basismat of het complete steek-gebonden materiaal beschrijft. Het vergelijken van een cijfer voor alleen de kern met een cijfer voor afgewerkt materiaal kan verschillen tussen offertes verhullen.

Voeg hitte-blootgestelde monsters toe wanneer versterking in bedrijf moet meegaan

Bepaal of de versterkende draad voornamelijk nodig is tijdens de fabricage of de mat gedurende de werking moet blijven ondersteunen. Vermeld de temperatuur bij de isolatie, de blootstellingsduur, de werkatmosfeer en eventuele herhaalde verwarmingscycli.

Wanneer versterking tijdens bedrijf noodzakelijk is, laat dan het verantwoordelijke technische team een geschikte hitteblootstellings- en inspectievolgorde definiëren. Onderzoek representatieve gesneden onderdelen achteraf op maatverandering, steekconditie, hanteringsintegriteit en pasvorm. Spreek het vereiste resultaat voorafgaand aan de test af, in plaats van een onbekend monster na verwhitting te beoordelen.

Gebruik geen smeltpunt van glasvezel, een generieke verklaring over de maximumtemperatuur of treksterkte bij kamertemperatuur als vervanging voor deze beoordeling. Thermische en mechanische goedkeuring moet verwijzen naar de specifieke combinatie van mat en draad. Het toevoegen van steken kwalificeert het materiaal op zich niet voor een hogere continue bedrijfstemperatuur.

Scheid de goedkeuring van de kern van de goedkeuring van de afgewerkte samenstelling

Een gesneden isolatiekern kan de inkomende inspectie doorstaan terwijl het complete paneel of de afdekking nog steeds thermische evaluatie behoeft. Vermeld de geïnstalleerde dikte, steunen, hete zijde en buitenlagen, openingen en randvoorwaarden bij het specificeren van een doel voor warmteverlies of oppervlaktetemperatuur.

Evenzo stelt een gestikte constructie alleen geen erosiebeoordeling voor blootgestelde stroming, een afgewerkte brandklasse of een akoestisch resultaat vast. Vraag het bewijs op dat relevant is voor de voorgestelde toepassing in plaats van een resultaat van een ander materiaal of samenstel over te dragen.

Gebruik het actuele veiligheidsinformatieblad van het geleverde materiaal en de hanteringsprocedures van de locatie voor snijden en installatie. Materiaalinspectie is geen vervanging voor de vereiste beheersmaatregelen op de werkplek.

Draag de goedgekeurde specificatie over naar herhaalorders

Na goedkeuring van het monster moeten de materiaalomschrijving, tekeningrevisie, overeengekomen steekoriëntatie, inspectiemethode en verpakkingsinstructies als één gecontroleerde set worden bewaard. Identificeer welke wijzigingen beoordeling vereisen vóór levering, inclusief de vezelkwaliteit, het versterkingsgaren, de cachering, het patroon of de geometrie van het snijdeel.

Leg voor rolbestellingen de bruikbare breedte en lengte vast, evenals de materiaalspecificatie. Leg voor snijdelen de geaccepteerde afmetingen, de hoeveelheid en de overeengekomen leveringsconditie vast. Houd offertevergelijkingen op dezelfde basis: geleverd oppervlak voor rollen of geaccepteerde stukken voor geconverteerde componenten.

BSTFLEX biedt toepassingsevaluatie en monsterontwikkeling via zijn OEM- en maatwerkproductiediensten. Dien het vereiste rolformaat of onderdeelontwerp in voor een haalbaarheidsbeoordeling, inclusief eventuele gereedschaps-, tolerantie- en documentatievereisten. Bevestig de voorgestelde leveringsomvang vóór productiegoedkeuring.

Wat te verzenden voor een offerte van een steek-gebonden glasvezelmat

Stuur de apparatuurtoepassing, tekeningrevisie, vereiste glasvezelgraad, dikte, dichtheid of oppervlaktemassa, en hoeveelheid mee. Voeg voor een gespecificeerde steekconstructie de vereisten voor de versterkende draad, het patroon en de oriëntatie toe. Voeg de bedrijfsomstandigheden toe en leg uit of de versterking functioneel moet blijven na hitteblootstelling.

Geef aan of u rollen nodig heeft voor intern snijden of afgewerkte isolatieblanco's voor assemblage. Vermeld de monsterhoeveelheid, inspectievereisten en verwachte herhaalbestellingsvraag. Hierdoor kunnen het materiaal, het conversiewerk en de goedkeuringsomvang gezamenlijk worden beoordeeld.

Bezoek voor het versterkte materiaal de productpagina voor steek-gebonden glasvezelnaaldmat. Waar het ontwerp geen extra stiksels vereist, blijft onbewerkte glasvezelnaaldmat een afzonderlijke optie. Andere vezelsoorten zijn beschikbaar om te vergelijken via het assortiment hogetemperatuur-isolatiematerialen.

Vraag een offerte en monsterbeoordeling aan met de componenttekening en acceptatievereisten. Keur het materiaal goed in de vorm die uw productieteam zal gebruiken, en draag die specificatie vervolgens over naar elke herhaalorder.
