Textiele expansievoegen voor ventilatoren en blowers: Selectie voor inlaat en uitlaat

Textiele expansievoegen voor ventilatoren en blowers verbinden de apparatuur met aangrenzende leidingen, terwijl ze de gespecificeerde beweging opvangen en de vereiste gasafdichting bieden. Hun flexibele constructie kan de overdracht van mechanische trillingen via de leidingverbinding verminderen. De inlaat en uitlaat moeten echter afzonderlijk worden beoordeeld: het matchen van een ventilatorflens is slechts één onderdeel van het selecteren van de voeg.

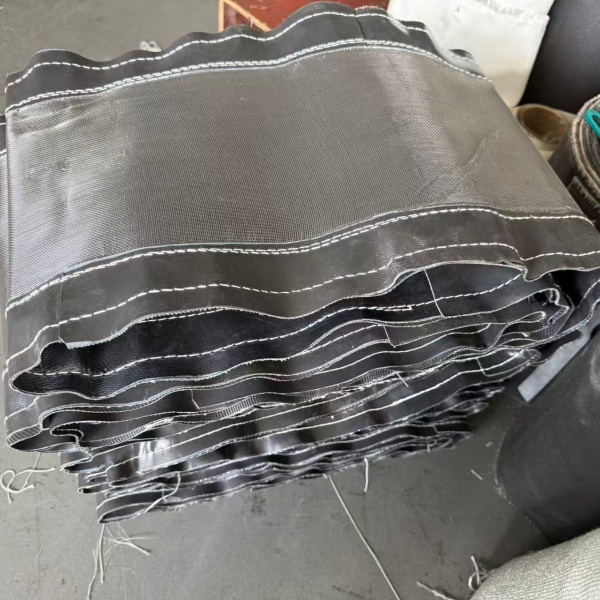

BSTFLEX produceert niet-metalen textiele expansievoegen voor industriële gasleidingen, inclusief ventilatoraansluitingen. Voor deze toepassingen moet de specificatie rekening houden met lokale druk, luchtstroom, trillingen, temperatuur en bevestigingsgeometrie in samenhang.

Twee aansluitingen, twee bedrijfsomstandigheden

Een inkoopaanvraag voor twee flexibele verbindingen op één ventilator moet identificeren welk onderdeel bij de inlaat hoort en welk bij de uitlaat. De posities kunnen verschillende afmetingen, drukomstandigheden, omliggende leidingen en bewegingsvereisten hebben.

Bij de ventilatorinlaat

Een ventilatorinlaat-expansievoeg kan onder zuigkracht werken. Wanneer de interne druk lager is dan de omgevingsdruk, wordt het flexibele element naar de binnenkant van de leiding getrokken. De geïnstalleerde vorm en interne speling moeten rekening houden met deze drukomstandigheid en de gespecificeerde beweging.

Registreer de inlaatconfiguratie, inclusief nabijgelegen bochten, kleppen, filters en overgangen. Bevestig of de voeg schone lucht, stofhoudend gas of een vochtige processtroom verwerkt. Het woord “inlaat” definieert niet de temperatuur of chemische blootstelling.

Bij de ventilatoruitlaat

Een ventilatoruitlaat-expansievoeg heeft zijn eigen druk- en stroomspecificatie nodig. Het uitlaatgebied kan een niet-uniform snelheidsprofiel hebben en nabijgelegen leidingfittingen kunnen van invloed zijn op hoe de stroom zich ontwikkelt.

Label niet automatisch elke uitlaatvoeg als overdrukservice. De drukverhoging van een ventilator bepaalt op zichzelf niet de druk ten opzichte van de omgeving bij een van beide aansluitingen. Geef de lokale normale en ontwerpdruk op, met het teken, de eenheden en de referentie duidelijk vermeld.

Inkoopregel: Gebruik afzonderlijke inlaat- en uitlaatrecords voordat u beslist of de twee voegen een materiaalconstructie of onderdeelnummer kunnen delen.

Scheid thermische beweging, apparatuurtrillingen en riemfladderen

Dit zijn verschillende ontwerpinputs. Het combineren ervan in één item genaamd “trillingsmarge” laat belangrijke informatie onopgelost.

Thermische beweging

Leidingen en aangesloten apparatuur veranderen van positie naarmate ze opwarmen en afkoelen. Specificeer axiale compressie, axiale extensie, laterale verplaatsing en hoekbeweging vanaf een overeengekomen installatiereferentie.

Mechanische trillingen

Herhaalde beweging van de ventilatorassemblage kan de verbinding bereiken. Geef gemeten amplitude, frequentie, richting en meetlocatie op waar beschikbaar. Ventilatorsnelheid alleen beschrijft niet de verplaatsing die het flexibele element moet opvangen.

Drukgestuurd fladderen

Het textiel kan oscilleren als reactie op drukschommelingen of turbulente stroming, zelfs wanneer de aangrenzende apparatuur beperkte beweging heeft. Het resulterende buigen moet afzonderlijk worden beschouwd van langzame thermische expansie.

Een flexibele verbinding kan één pad van trillingsoverdracht verminderen; het corrigeert geen ongebalanceerde waaier, beschadigd lager, los fundament of ongeschikte ventilatorbedrijfsconditie. De ventilator en expansievoeg vereisen een gecoördineerde beoordeling wanneer er sprake is van overmatige trillingen.

Waarom de zachtste riem niet altijd de beste ventilatorconnector is

Een zeer flexibele riem kan beweging gemakkelijk opvangen, maar reageert slecht op herhaalde aerodynamische excitatie. Op ventilatorlocaties moet de materiaalconstructie bewegingsvermogen in evenwicht brengen met weerstand tegen fladderen.

Afhankelijk van de taak kan de ontwerpbeoordeling een andere versterkte constructie, een beschermende voering of wijzigingen in de voeggeometrie overwegen. Het verhogen van het gewicht of de dikte van het textiel zonder de andere vereisten te controleren is geen volledige oplossing.

Dien voor apparatuur met variabele snelheid het bedrijfssnelheidsbereik in en identificeer elke snelheid of kleppositie die gepaard gaat met ongebruikelijke beweging. Een conditie die acceptabel lijkt bij één stabiel bedrijfspunt, vertegenwoordigt mogelijk niet de opstart-, uitschakel- of deellastservice.

Houd trillingsisolatie gescheiden van geluidsdemping

Het verminderen van constructiegedragen trillingen is niet hetzelfde als het verminderen van luchtgeluid dat door de leiding reist. Een flexibele verbinding mag niet als geluiddemper worden gekocht, tenzij de akoestische prestaties specifiek zijn ontworpen en geverifieerd.

Geluid kan ook ontsnappen via het flexibele gedeelte. Waar dit van belang is, specificeer de akoestische vereiste afzonderlijk en laat elke behandeling beoordelen in samenhang met de thermische en bewegingsvereisten van de voeg. Voeg geen externe geluidsdeken of afdekking toe zonder te controleren of dit de warmteafvoer verandert of de beweging beperkt.

Bescherm het flexibele element zonder de ventilator te hinderen

Een stroomgeleider kan de riem beschermen tegen directe gasblootstelling en helpen bij het aanpakken van turbulentie-gerelateerd fladderen. De bevestiging, oriëntatie en speling moeten geschikt zijn voor de verbinding.

De beoordeling moet het volledige bewegingsbereik dekken. Een voering die bij uitschakeling vrij is van het aangrenzende metaalwerk, kan interfereren wanneer de leiding comprimeert of zijwaarts beweegt. Scherpe randen of contactpunten kunnen de riem beschadigen, ongeacht de temperatuurclassificatie.

Neem voor stoffige service deeltjesinformatie en de voorgestelde bescherming van de voegholte op. Overweeg bij een inlaataansluiting ook de gevolgen van een los onderdeel dat de stroomafwaartse ventilator binnendringt. Interne componenten moeten worden vastgezet volgens het goedgekeurde assemblageontwerp.

De connector moet passen bij de luchtstroomindeling, niet alleen bij de opening

Kniebochten, abrupte overgangen en kleppen dicht bij een ventilator kunnen extra verliezen en een niet-uniforme luchtstroom veroorzaken. Dit wordt gewoonlijk het systeemeffect genoemd. Het kan de prestaties, het geluid en de trillingen van de ventilator beïnvloeden.

Het installeren van een flexibele compensator lost deze aerodynamische problemen niet op. Toon de nabijgelegen kanaalindeling op de aanvraagtekening in plaats van alleen de twee flensvlakken te leveren.

De flexibele overspanning die nodig is voor beweging en de kanaallengte die nodig is voor de ontwikkeling van de luchtstroom zijn afzonderlijke ontwerpvraagstukken. Ga er niet vanuit dat het langer maken van de verbinding dezelfde prestaties levert als een correct geconfigureerd recht kanaal. De leverancier van de ventilator moet de inlaat- en uitlaatgeometrie beoordelen wanneer de installatieruimte beperkt is.

Stem het materiaal af op de werkelijke ventilatorbelasting

Een ventilatorcompensator is niet automatisch een zwaar geïsoleerde constructie voor hoge temperaturen. Omgekeerd moet er niet vanuit worden gegaan dat een lichte ventilatieverbinding geschikt is voor heet of chemisch agressief procesgas.

Aansluitingen voor schone lucht en geforceerde trek

Identificeer voor een ventilator met geforceerde trek de luchttemperatuur bij de specifieke verbinding, externe blootstelling en bedrijfsdruk. Waar het medium schoon is en de temperatuur matig, kan een constructie van versterkt gecoat weefsel worden geëvalueerd zonder ervan uit te gaan dat een groot isolatiepakket noodzakelijk is.

Een FD-ventilatorcompensator heeft nog steeds de gespecificeerde afdichting, beweging en dynamische prestaties nodig. Schone lucht neemt de noodzaak niet weg om flutter of de bevestigingswijze te beoordelen.

Aansluitingen voor afzuigventilatie en procesafvoer

Een ID-ventilatorcompensator kan op verschillende punten in een afvoerbehandelingssysteem worden geïnstalleerd. Vermeld de positie ten opzichte van stofafscheidings-, koel- en natbehandelingsapparatuur. Leid de toestand van het gas niet alleen af uit de ventilatordesignatie.

Heet gas kan een thermisch pakket vereisen om de afdichtingslaag te beschermen. Raadpleeg voor die toepassing onze gids voor flexibele compensatoren voor hoge temperaturen. Vochtige of corrosieve omstandigheden vereisen daarentegen bijzondere aandacht voor chemische compatibiliteit, condensaat en de temperatuur bij het barrièremateriaal.

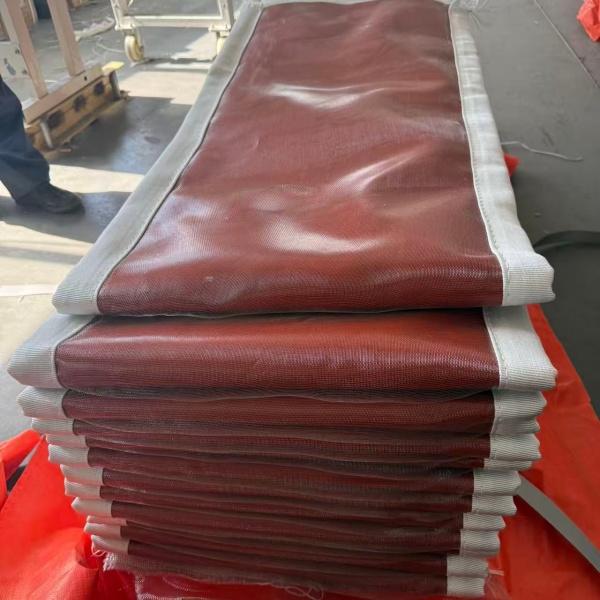

Glasvezelversterking, met siliconen gecoate weefsels, barrières op basis van PTFE en siliciumtextiel vervullen verschillende functies. Onze gids voor materialen voor flexibele compensatoren legt uit waarom ze niet als uitwisselbare specificaties voor complete verbindingen moeten worden behandeld.

Ventilatortoepassingen buiten standaard kanaalgebruik

De term ventilatorcompensator stelt geen drukklasse vast. Bevestig het type apparatuur en het werkelijke gebruik voordat u een weefselontwerp voorstelt. Druk-, pulsatie- of procesinsluitingsvereisten kunnen een andere verbindingstechnologie vereisen.

Eventuele vereisten voor gevaarlijke toepassingen moeten ook expliciet worden vermeld. Hittebestendigheid alleen is niet voldoende voor brandbare media, brandbaar stof of noodrookafvoer.

Bereid een vergelijkingstabel voor inlaat en uitlaat voor

Het volgende is een aanvraagformaat, geen productbeoordelingstabel. Vul beide kolommen in op basis van de gegevens van de ventilator en het kanaalsysteem. Markeer ontbrekende informatie als onbekend in plaats van een waarde van de tegenoverliggende aansluiting te kopiëren.

Ondersteun het kanaalwerk en definieer de geïnstalleerde positie

Er mag niet worden aangenomen dat de ventilatorbehuizing en de flexibele band het gewicht van aangrenzende kanalen, geluiddempers of andere apparatuur dragen. Bevestig de beoogde ondersteuningsopstelling en toelaatbare interfacebelastingen met de systeemontwerper.

Waar de ventilator op trillingsdempers staat, moet de verbinding de gespecificeerde relatieve beweging tussen apparatuur en kanaalwerk opvangen. Trek een korte band niet strak om een onjuist gepositioneerd kanaal te compenseren, en gebruik de verbinding niet om de ventilatorbehuizing in de juiste stand te dwingen.

Onderscheid de geïnstalleerde afstand tussen gedefinieerde bevestigingsvlakken van de ontwikkelde breedte van het vervangende weefsel. De vastgeklemde gebieden en het vrij bewegende gedeelte moeten in de goedgekeurde tekening worden opgenomen. Ronde en rechthoekige interfaces hebben ook hun eigen flens- en hoekdetails nodig.

Wanneer kan dezelfde constructie aan beide zijden worden gebruikt?

Een gedeelde materiaalconstructie kan worden overwogen wanneer beide taken binnen de geverifieerde bedrijfslimieten vallen. Dat betekent niet noodzakelijkerwijs dat de afgewerkte componenten identiek zijn.

Verschillende flensvormen, gatenpatronen, geïnstalleerde lengtes, voeringopstellingen of bewegingsvereisten kunnen nog steeds afzonderlijke tekeningen en onderdeelnummers vereisen. Een inkoopbeslissing om de variëteit aan reserveonderdelen te verminderen moet de technische vergelijking volgen, niet eraan voorafgaan.

Identificeer voor herhaalde OEM-bestellingen de inlaat- en uitlaatonderdelen consistent op tekeningen, labels en verpakkingen. Dit helpt voorkomen dat tijdens onderhoud een dimensionaal vergelijkbaar onderdeel op de verkeerde positie wordt gemonteerd.

Leg een inbedrijfstellingsbasislijn vast

Leg tijdens een geautoriseerde inbedrijfstellingsprocedure de goedgekeurde installatiepositie, de bedrijfsconditie van de ventilator en eventuele toegestane externe observaties van de verbindingen vast. Noteer of ongebruikelijke bewegingen alleen optreden bij bepaalde snelheden of instellingen van de regeling.

Inspectie of afstelling waarvoor handmatige toegang vereist is, moet de isolatie- en veiligheidswerkprocedures van de locatie volgen. Een gestopte motor verwijdert op zichzelf geen druk, opgeslagen warmte of de mogelijkheid van rotatie door luchtstroom. Raak een flapperende band niet aan en stel geen klemmen af op een werkend systeem.

Bewaar voor een bestaande verbinding met herhaalde schade de bedrijfsgeschiedenis en foto's voordat u een andere band specificeert. De handleiding voor defecten en inspectie van stoffen expansiestukken biedt een afzonderlijk kader voor het onderzoeken van dat probleem.

Vraag een op maat gemaakt expansiestuk voor ventilator of blazer aan

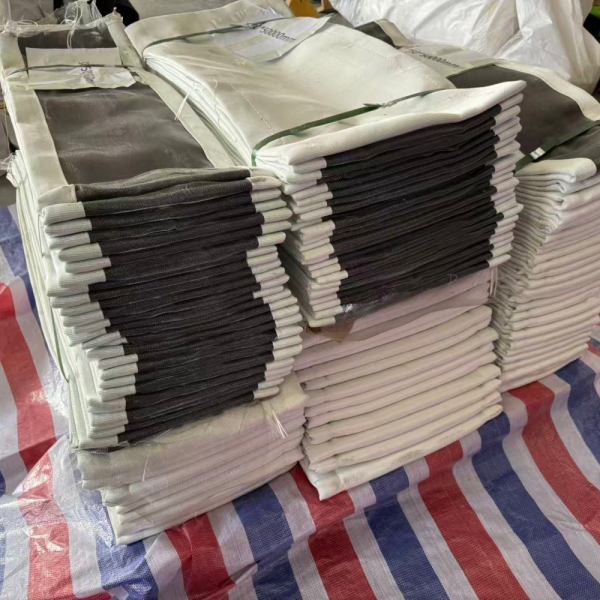

BSTFLEX ondersteunt op tekeningen gebaseerde fabricage van flexibele banden en toepassingsspecifieke kanaalassemblages. Onze productiemogelijkheden voor stoffen expansiestukken omvatten ronde, rechthoekige en aangepaste configuraties die worden geëvalueerd op basis van de geleverde bedrijfsomstandigheden.

Stuur de inlaat- en uitlaatgegevens, de tekening van de ventilatoropstelling, het snelheidsbereik, de temperatuur, de druk, het medium, de bewegingsvereisten en de gevraagde leveringsomvang. Voeg foto's en onderhoudsgeschiedenis toe voor vervangingen, samen met de hoeveelheid en de vereiste leverdatum.

Bekijk de productpagina voor op maat gemaakte niet-metalen stoffen expansiestukken voor configuratie-opties. Het doel is een correct gespecificeerde verbinding aan elke kant van de ventilator, niet simpelweg twee stukken flexibele stof met overeenkomende afmetingen.
