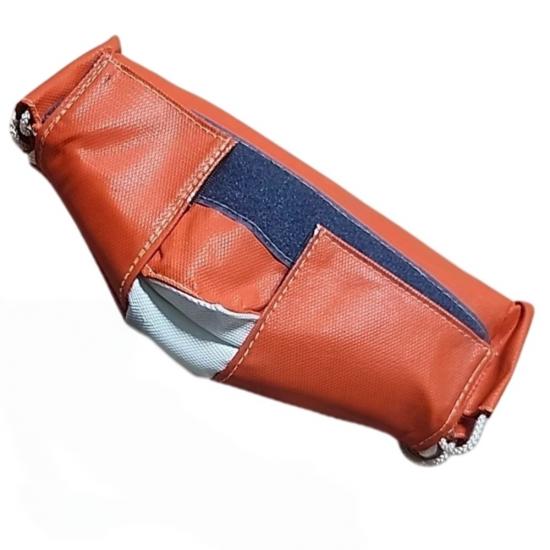

Isolatiemantel voor stoomafvoer

Een isolatiemantel voor een stoomafscheider is een verwijderbare thermische hoes die om een ​​industriële stoomafscheider en de goedgekeurde isolatierand ervan is gevormd. Deze mantel helpt de isolatiekloof tussen de stoomleiding en de condensafvoerleiding te dichten, terwijl onderhoudspersoneel de afscheider kan bereiken voor testen, reinigen of vervangen.

BSTFLEX produceert elke mantel op basis van de geïnstalleerde sifon, in plaats van zich alleen te baseren op de nominale pijpdiameter. Het type sifon, de afmetingen van de behuizing, de aansluitingen, de oriëntatie, het geïntegreerde filter, het aftappunt en de testtoegang hebben allemaal invloed op het uiteindelijke ontwerp.

Waarom stoomafscheiders een verwijderbare mantel nodig hebben

Stoomafscheiders vereisen regelmatige controle, omdat vuil, slijtage, verstoppingen en interne defecten de afvoer van condens en lucht uit het stoomsysteem kunnen beïnvloeden. Permanente isolatie moet mogelijk worden verwijderd wanneer de afscheider wordt getest of geopend. Eenmaal verwijderd, wordt deze niet altijd correct teruggeplaatst.

Een herbruikbare mantel kan worden geopend zonder de isolatie te beschadigen. Nadat de sifon is geïnspecteerd en weer in gebruik is genomen, kan dezelfde mantel normaal gesproken opnieuw worden aangebracht. Openingen en verwijderbare kleppen kunnen worden aangebracht rond de punten die technici moeten kunnen bereiken.

• Biedt verwijderbare thermische bescherming rondom het goedgekeurde vallichaam.
• Helpt de blootstelling aan hete oppervlakken in servicegebieden te verminderen.
• Biedt toegang voor testen en preventief onderhoud.
• Geschikt voor geïntegreerde filters, afsluitpluggen en aftapaansluitingen.
• Ondersteunt herhaaldelijk verwijderen en opnieuw installeren.
• Kan worden gelabeld met het nummer van de sifon of de locatie van het stoomsysteem.

Controleer of de stoomafscheider geïsoleerd kan worden.

Niet elke stoomafscheider hoeft volledig afgesloten te zijn. Sommige thermostatische of temperatuurgevoelige afscheiders zijn voor hun werkingscyclus afhankelijk van warmteverlies uit de behuizing. Het afdekken van het verkeerde gedeelte kan de reactietijd beïnvloeden of de normale werking verstoren.

Voordat u een isolatiemantel bestelt, dient u de toegestane isolatiegrens te bevestigen met de fabrikant van de stoomafscheider, de installatietechnicus of de systeemspecificatie. Vermeld indien mogelijk het merk, model en werkingsprincipe van de stoomafscheider. BSTFLEX produceert de mantel binnen de goedgekeurde isolatiegrens, maar bepaalt niet of een onbekend ontwerp van de stoomafscheider geïsoleerd kan worden.

Soorten stoomafscheiders

Na vaststelling van de isolatie-eisen kunnen voor verschillende valconstructies op maat gemaakte mantels worden overwogen:

• Thermodynamische schijfstoomafscheiders
• Vlotter- en thermostatische stoomafscheiders
• Omgekeerde emmer stoomafscheiders
• Thermostatische drukval met gebalanceerde druk
• Bimetaal stoomafscheiders
• Condensaatapparatuur op druk
• Stoomafscheiders met geïntegreerde filters
• Afvoerputten gemonteerd met koppelingen, flenzen en testkleppen.

Het afdekpatroon moet overeenkomen met de daadwerkelijke installatierichting. Een horizontale sifon, een verticale sifon en een universele connector kunnen verschillende afsluitingen en toegangspunten vereisen, zelfs als de aansluitmaat hetzelfde is.

Wat de jas kan bevatten

Afhankelijk van het goedgekeurde projectontwerp kan de mantel alleen de sifonbehuizing bedekken of zich uitstrekken over bepaalde aansluitingen. Aparte afdekkingen zijn vaak de voorkeur voor aangrenzende afsluitkleppen, flenzen en filters, omdat elk onderdeel dan onafhankelijk kan worden onderhouden.

• Stoomafscheiderlichaam
• Goedgekeurde inlaat- en uitlaataansluitingen
• Geïntegreerd zeeflichaam
• Verwijderbaar toegangsklepje voor een zeefdeksel
• Vormgegeven opening rond een aftapkraan
• Testen van poort- of sensortoegang
• Identificatievenster of permanent apparatuurlabel
• Overlapping met aangrenzende pijpisolatie

Materiaalconstructie

De temperatuurlimiet van een bepaalde stof is niet bepalend voor de temperatuurclassificatie van de gehele jas. De complete constructie omvat de isolatiekern, de binnenvoering, het garen, de bevestigingsmiddelen en de installatie-instructies. De materiaalkeuze moet gebaseerd zijn op de bedrijfstemperatuur en de omgevingsomstandigheden.

Vereiste meetgegevens

Een schets van een valmodel is het beste uitgangspunt. Als er geen schets beschikbaar is, lever dan duidelijke foto's en de volgende afmetingen aan:

1. Fabrikant en model van de val, indien bekend.
2. Werkingsprincipe of type van de val
3. Buitendiameters van de inlaat- en uitlaatpijp
4. Schroefdraad, lasbus, flens of universele aansluiting
5. Totale lichaamslengte, -breedte en -hoogte
6. Afmetingen van de middenlijn tot de carrosserie
7. Installatieoriëntatie en condensstroomrichting
8. Positie en afmetingen van filterkappen, -pluggen en -aftapventielen
9. Testpunten, sensorlocaties en gebieden die zichtbaar moeten blijven.
10. Buitendiameter van de aangrenzende pijpisolatie
11. Afstand tot vloeren, muren, steunbalken en nabijgelegen kleppen.
12. Bedrijfstemperatuur, drukgegevens en omgevingsinvloeden

De foto's moeten de sifon van beide kanten laten zien, en waar mogelijk ook van boven en van onderen. Markeer de goedgekeurde isolatiegrens en de gewenste openingsrichting direct op de foto's.

Toegang voor testen en onderhoud

Stoomafscheiders kunnen worden gecontroleerd met behulp van temperatuurmetingen, ultrasone metingen of andere door de fabriek goedgekeurde methoden. De mantel kan volledig worden verwijderd voor de controle, of er kan een inspectieluik worden aangebracht als de testlocatie bekend is. De toegang moet vóór de productie worden overeengekomen, zodat het luik tijdens normaal gebruik geen onnodig gebied blootlegt.

Zeefdeksels, aftapkranen en afvoerkanalen moeten bruikbaar blijven. Een deksel mag lekkage of afgevoerd condenswater niet in de isolatiekern leiden. Bij een sifoninstallatie met meerdere onderdelen bieden genummerde individuele deksels doorgaans betere toegang dan één te groot deksel.

Indeling van de behuizing voor een stoomafscheider

Een complete sifoninstallatie kan bestaan ​​uit een afsluitklep aan de inlaatzijde, een filter, een stoomafscheider, een terugslagklep, een afsluitklep aan de uitlaatzijde en de bijbehorende leidingen. Deze onderdelen hoeven niet onder één deksel te zitten. Dankzij de modulaire opbouw kan elk onderdeel afzonderlijk worden geopend en vervangen zonder de isolatie van de complete installatie te verwijderen.

BSTFLEX kan afzonderlijke, gelabelde mantels produceren voor de sifon, aangrenzende afsluiters, flenzen en pijpsegmenten. Overlappende uiteinden zorgen ervoor dat de afzonderlijke mantels op elkaar aansluiten zonder permanent met elkaar verbonden te zijn.

Installatie

1. Controleer of de jas overeenkomt met het serienummer, het model en de installatielocatie van de sifon.
2. Volg de procedures van de fabriek voor werkzaamheden rondom onder spanning staande of afgesloten stoomapparatuur.
3. Controleer de sifon en aansluitingen op actieve lekkage voordat u de isolatie aanbrengt.
4. Plaats het jack zo dat het de doorstroming, testpunten of inspectiepunten niet blokkeert.
5. Lijn de inlaat- en uitlaatopeningen uit met de aangrenzende pijpisolatie.
6. Draai de sluitingen geleidelijk aan en verdeel de spanning gelijkmatig.
7. Controleer of de labels, de stroomrichting en de vereiste bedieningselementen zichtbaar blijven.
8. Controleer of de mantel de werking van de sifon of de afwatering niet belemmert.

Inspectie en hergebruik

Verwijder de mantel volgens de onderhoudsprocedure van de installatie en plaats deze op een schoon, droog oppervlak. Inspecteer de buitenmantel, de voering, de naden, de bevestigingsmiddelen en de isolatiekern voordat u de mantel opnieuw installeert. Natte of chemisch verontreinigde isolatie moet worden onderzocht in plaats van opnieuw te worden ingesloten.

Gebruik de mantel niet om actieve lekkages te verbergen. Elke lekkende aansluiting, beschadigde sifon of defect onderdeel moet worden gerepareerd en veilig gemaakt voordat de isolatiemantel weer in gebruik wordt genomen.

Buitenjassen voor stoomafscheiders

Buitenafsluitingen vereisen een zorgvuldige beheersing van waterinfiltratie. Weerbestendige stoffen kunnen worden gecombineerd met beschermde naden, geschikte overlappingen en een installatie die rekening houdt met de afwatering. De afsluiting moet bereikbaar blijven en mag niet gericht zijn op een plek waar regenwater of condenswater zich kan verzamelen.

Isolatie vermindert warmteoverdracht, maar biedt geen garantie tegen bevriezing tijdens stilstand of bij stoomuitval. Bij projecten in koude weersomstandigheden kunnen naast de verwijderbare mantel ook elektrische verwarming, drainage of andere technische maatregelen nodig zijn.

OEM- en vervangingsonderdelen

BSTFLEX ondersteunt prototypes, projecten voor de vervanging van installaties en herhaalde OEM-productie. Mantels kunnen worden vervaardigd op basis van technische tekeningen, afmetingen ter plaatse, foto's, sjablonen of goedgekeurde monsters. Permanente labels kunnen het sifonnummer, leidingnummer, mantelsectie en installatie-instructies bevatten.

Bij vervangingswerkzaamheden is het belangrijk om eventuele problemen met de vorige mantel te identificeren, zoals geblokkeerde testtoegang, interferentie met een aftapkraan, moeilijke sluitingen of een onjuiste oriëntatie. Deze informatie stelt het nieuwe model in staat om het probleem te verhelpen in plaats van het simpelweg te kopiëren.

Gerelateerde verwijderbare isolatieproducten

• Verwijderbare isolatiedekens en -jassen
• Verwijderbare buisisolatiemantel
• Verwijderbare isolatiekap voor bochten en buisfittingen
• Verwijderbare flensisolatiekap
• Verwijderbare ventielisolatiehoezen
• Op maat gemaakte, verwijderbare filterisolatiehoes
• Fabricage van op maat gemaakte, verwijderbare isolatiedekens

Veelgestelde vragen

Kan elke stoomafscheider met isolatie worden bekleed?

Nee. Sommige sifonontwerpen zijn afhankelijk van warmteverlies of hebben gedeeltes die onbedekt moeten blijven. Controleer de toegestane isolatiegrens met de sifonfabrikant, de installatietechnicus of de systeemspecificatie voordat u bestelt.

Kan de jas een geïntegreerd filter bevatten?

Ja, mits het ontwerp voldoende toegang biedt tot de zeefkap, het filter en het aftappunt. Een aparte klep of een verdeelde mantel kan het onderhoud vergemakkelijken.

Past één jas op meerdere trapmodellen?

Alleen wanneer de buitenafmetingen, aansluitposities, bedieningsrichting en benodigde toegangspunten voldoende overeenkomen. Elk model moet worden gecontroleerd voordat het aan hetzelfde patroon wordt toegewezen.

Moeten afsluitkleppen in de stoomafscheider worden opgenomen?

Afzonderlijke ventielmantels zijn doorgaans praktischer. Ze maken het mogelijk om een ​​ventiel of sifon te onderhouden zonder de volledige isolatie van het station te hoeven verwijderen.

Kan de val getest worden zonder de hele behuizing te verwijderen?

Een inspectieklep kan worden toegevoegd wanneer het goedgekeurde testpunt bekend is. Sommige inspectiemethoden vereisen mogelijk nog steeds volledige verwijdering, afhankelijk van de installatieprocedure en het ontwerp van de opvangbak.

Kan de jas buiten gebruikt worden?

Ja. De buitenstof, naden, overlappingen, sluitingen en installatierichting moeten worden gekozen op basis van blootstelling aan de weersomstandigheden. Buitenisolatie moet ook periodiek worden gecontroleerd op waterinsijging.

Vraag een op maat gemaakte isolatiemantel voor uw stoomafscheider aan.

Stuur het stoomafscheidermodel, de aansluitmaat, de installatierichting, de bedrijfstemperatuur, het aantal, foto's en beschikbare tekeningen naar BSTFLEX. Wij beoordelen de goedgekeurde isolatiegrens, materialen, sluitingsconstructie en onderhoudstoegang alvorens de fabricagespecificaties te bevestigen.
