Verwijderbare isolatiemantel voor warmtewisselaar

Een verwijderbare isolatiemantel voor warmtewisselaars is een passende thermische afdekking die is ontworpen rond de goedgekeurde oppervlakken van industriële warmteoverdrachtapparatuur. Het kan blootgestelde hete zones verminderen en tegelijkertijd technici in staat stellen om bij de deksels, koppen, platen, spuitmonden en andere servicepunten te komen tijdens inspectie of onderhoud.

BSTFLEX vervaardigt elke mantel op basis van apparatuurtekeningen, veldafmetingen, foto's, sjablonen of een goedgekeurd monster. De constructie is verdeeld op basis van de manier waarop de warmtewisselaar wordt geopend en onderhouden, zodat onderhoudsteams alleen de noodzakelijke isolatiesecties hoeven te verwijderen.

Typen warmtewisselaars

Verschillende ontwerpen van warmtewisselaars vereisen verschillende isolatiepatronen. Het type apparatuur, de onderhoudsprocedure en de toegestane isolatiegrens moeten vóór de productie worden bevestigd.

• Platenwarmtewisselaars
• Gepakte platenwarmtewisselaars
• Gesoldeerde platenwarmtewisselaars
• Pijpenbundelwarmtewisselaars
• Mantels en behuizingen van warmtewisselaars
• Kanaalkoppen en verwijderbare einddeksels
• Warmteterugwinningsapparatuur
• Industriële oliekoelers en proceswisselaars
• Apparatuur voor warmteoverdracht van boilers en condensaat
• Op maat gemaakte op een skid gemonteerde wisselaarassemblages

Luchtgekoelde warmtewisselaars en warmteoverdrachtoppervlakken met vinnen zijn afhankelijk van luchtstroom. Ventilatoren, vinnen, ventilatiepaden en andere actieve warmteoverdrachtoppervlakken mogen niet worden ingesloten, tenzij de fabrikant van de apparatuur de isolatieopstelling specifiek heeft goedgekeurd.

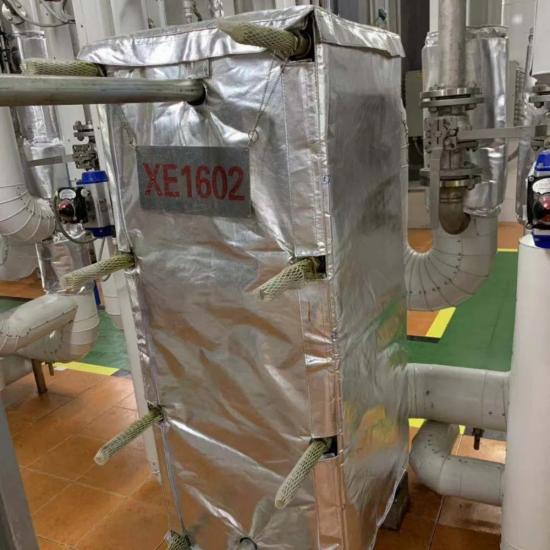

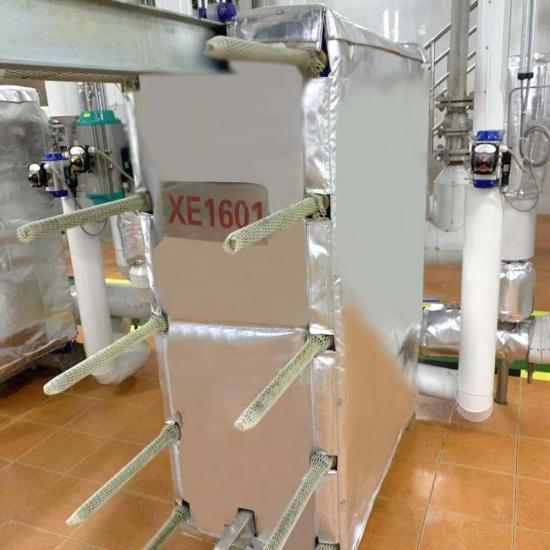

Isolatiemantel voor platenwarmtewisselaar

Een platenwarmtewisselaar heeft doorgaans een vaste frameplaat, een beweegbare drukplaat, een platenpakket, spanbouten, aansluitpoorten en een steunframe. De isolatiemantel moet rond de behuizing passen zonder de toegang tot identificatieplaten, afvoeren, poorten of spancomponenten die inspectie vereisen te belemmeren.

De afdekking kan worden vervaardigd als secties voor de voor-, achter-, zij- en bovenkant, met gevormde openingen rond de leidingaansluitingen. Een lay-out uit meerdere delen maakt het mogelijk om geselecteerde panelen te verwijderen wanneer het platenpakket moet worden geïnspecteerd of gereinigd. Sectielabels helpen technici om elk paneel op de juiste locatie terug te plaatsen.

Isolatiedeken voor pijpenbundelwarmtewisselaar

Een pijpenbundelwisselaar kan afzonderlijke isolatie vereisen voor de cilindrische mantel, kanaalkop, kap, verwijderbaar deksel, spuitmonden en zadels. Deze componenten mogen niet automatisch door één te grote deken worden ingesloten.

Door het mantelsegment te scheiden van de koppen, kan het toegangsbereik van het einddeksel of de pijpenbundel worden geopend zonder de isolatie van de volledige wisselaarbehuizing te verwijderen. Spuitmondafdekkingen en flensmantels kunnen ook als afzonderlijke onderdelen worden vervaardigd wanneer ze afzonderlijk onderhoud vereisen.

Modulair mantelontwerp

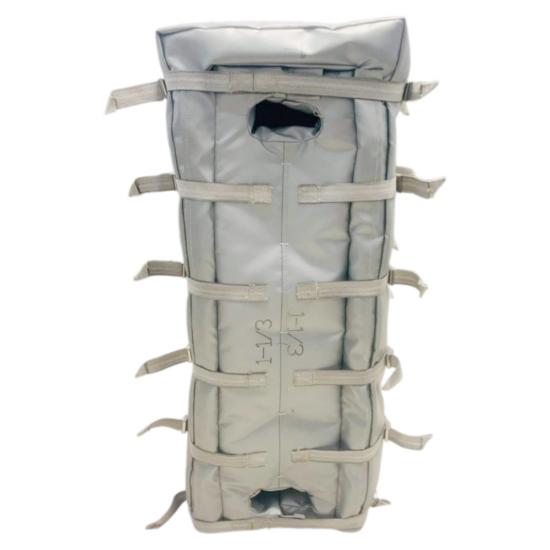

Grote warmtewisselaars zijn gemakkelijker te hanteren wanneer de isolatie is verdeeld in praktische secties. De grootte en het gewicht van de panelen moeten onderhoudspersoneel in staat stellen de mantels veilig te verwijderen binnen de beschikbare werkruimte.

• Genummerde behuizingspanelen
• Afzonderlijke mantels voor koppen en kanaaldeksels
• Individuele afdekkingen voor spuitmonden en flenzen
• Inspectie- en typeplaatflappen
• Openingen rond steunen, poten en zadels
• Verwijderbare panelen rond afvoeren en ontluchtingen
• Overlapflappen tussen aangrenzende secties
• Installatierichting- en apparatuurlabels

Materiaalconstructie

De temperatuurclassificatie van een enkel materiaal is niet de classificatie van de voltooide warmtewisselaarmantel. De complete assemblage omvat de voering, isolatiekern, buitenafdekking, draad, bevestigingsmiddelen en installatiemethode. Deze componenten moeten worden geselecteerd op basis van de werkelijke bedrijfs- en blootstellingstemperaturen.

Ontwerpen voor hete en koude toepassingen

Voor apparatuur voor hete toepassingen is de mantel over het algemeen ontworpen om warmteoverdracht van goedgekeurde oppervlakken te verminderen en de toegang voor onderhoud te behouden. De isolatiedikte en materialen zijn afhankelijk van de temperatuur van de wisselaar, omgevingscondities, vereiste externe oppervlaktetemperatuur en beschikbare ruimte.

Warmtewisselaars voor koude toepassingen en gekoeld water vereisen controle van condensatie en het binnendringen van waterdamp. Een standaard gestikte deken voor hete toepassingen biedt niet automatisch een continue dampremmende laag. Toepassingen onder de omgevingstemperatuur en koeltoepassingen vereisen een afzonderlijke beoordeling van naden, doorvoeren, sluitingen, afvoer en vereisten voor dampdichtheid.

Informatie vereist voor een platenwarmtewisselaar

1. Fabrikant en model van de apparatuur indien beschikbaar
2. Totale framehoogte, breedte en diepte
3. Afmetingen van het platenpakket
4. Locatie en diameter van elke aansluitpoort
5. Positie van spanbouten en framesteunen
6. Locatie van afvoeren, ontluchtingen, meters en typeplaatjes
7. Afmetingen en positie van montagevoeten
8. Vereiste panelen of gebieden die verwijderbaar moeten blijven
9. Bedrijfstemperaturen aan beide vloeistofzijden
10. Beschikbare installatie- en verwijderingsruimte

Geef aan of het leidingwerk aangesloten blijft terwijl de mantel is geïnstalleerd. Foto's moeten de wisselaar tonen vanaf de voorzijde, achterzijde en beide zijkanten, inclusief alle aansluitpoorten en nabijgelegen obstakels.

Informatie vereist voor een buizenwarmtewisselaar

1. Buitendiameter van de mantel en geïsoleerde lengte
2. Type kop of kap en totale afmetingen
3. Diameter van de kanaalafdekking en boutuitsteek
4. Buitendiameters van nozzles, oriëntaties en flensmaten
5. Positie van zadels, poten, hijspunten en steunen
6. Locatie van ontluchtingen, afvoeren, instrumenten en inspectieopeningen
7. Verwijderingsrichting van het buizenbundel of de eindafdekking
8. Buitendiameters van aangrenzende leidingisolatie
9. Bedrijfstemperatuur en externe omgeving
10. Voorkeursgrootte van panelen, identificatie en verwijderingsvolgorde

Voor grote apparatuur dient u een maattekening te verstrekken die de coördinaatpositie van elke nozzle en steun toont. Een algemene totale lengte is niet voldoende om nauwkeurige openingen in de mantel te creëren.

Toegang voor onderhoud

De isolatieindeling moet het onderhoudsplan van de warmtewisselaar volgen. Platenwarmtewisselaars vereisen mogelijk toegang tot het platenpakket, de trekbouten en het frame. Schalen-en-buizenapparatuur vereist mogelijk de verwijdering van een kanaaldeksel, kap of buizenbundel. Sluitingen en paneelnaden moeten zo worden geplaatst dat deze taken kunnen worden uitgevoerd zonder ongerelateerde secties te demonteren.

Typeplaten, drukmarkeringen, meters, aftappen en ontluchtingen vereisen mogelijk permanente openingen of toegangskleppen. De klant moet elk punt identificeren dat zichtbaar of bedienbaar moet blijven terwijl de isolatie is geïnstalleerd.

Installatie

1. Controleer elk paneelnummer aan de hand van de apparatuur en de installatietekening.
2. Volg de locatieprocedure voor het werken rondom de warmtewisselaar.
3. Inspecteer de apparatuur op actieve lekkage voordat u isolatie installeert.
4. Installeer het onderste of referentiepaneel eerst wanneer dit is gespecificeerd.
5. Lijn openingen uit rondom poorten,steunen, aftappen en instrumenten.
6. Verbind aangrenzende panelen zonder de isolatiekern te verdraaien of samen te drukken.
7. Draai sluitingen geleidelijk vast en verdeel de spanning gelijkmatig.
8. Verifieer de toegang tot typeplaten, servicepunten en vereiste bedieningselementen.

Inspectie en herinstallatie

Plaats verwijderde panelen op een schoon, droog oppervlak en behoud de installatievolgorde. Inspecteer de buitenbekleding, voering, naden, bevestigingsmiddelen en isolatiekern vóór herinstallatie. Natte, verontreinigde of zwaar samengedrukte isolatie moet worden beoordeeld in plaats van direct opnieuw in gebruik te worden genomen.

Het oppervlak, de aansluitingen en de pakkingszones van de warmtewisselaar moeten worden gecontroleerd op lekkage volgens het onderhoudsplan van de faciliteit. Een afneembare mantel biedt toegang, maar mag nooit worden gebruikt om een actieve lekkage te verbergen.

Warmtewisselarafdekkingen voor buitenopstelling

Buiteninstallaties vereisen aandacht voor regen, wind, ultraviolette blootstelling, stilstaand water en de oriëntatie van naden. Geschikte buitenstoffen, beschermde overlappen en afwateringsbewuste paneelindelingen kunnen worden gespecificeerd. Het bovenoppervlak moet zo worden ontworpen dat water niet in paneelnaden of service-openingen wordt geleid.

Weerbestendigheid hangt af van de gehele mantelconstructie, niet alleen van het gecoate doek. Naaldgaten, naden, bevestigingsmiddelen, apparatuurdoorvoeren en de installatierichting moeten allemaal worden beoordeeld.

OEM-, retrofit- en vervangingsprojecten

BSTFLEX ondersteunt programma's voor nieuwe apparatuur, fabriekswijzigingen en vervangende mantels. Hozen en hoezen kunnen worden geproduceerd op basis van tekeningen, locatiematenten, digitale metingen, mallen of goedgekeurde monsters. Projectopties omvatten onderdeelnummers, apparatuurlabels, paneeletiketten, installatietekeningen en speciale verpakkingen.

Wanneer u een bestaande isolatiemantel vervangt, identificeer dan eventuele eerdere problemen zoals een overmatig paneelgewicht, geblokkeerde typeplaten, moeilijke sluitingen, binnendringend water, open spleten of hinder bij onderhoud. Het nieuwe patroon kan dan het werkelijke probleem aanpakken in plaats van het te reproduceren.

Gerelateerde afneembare isolatieproducten

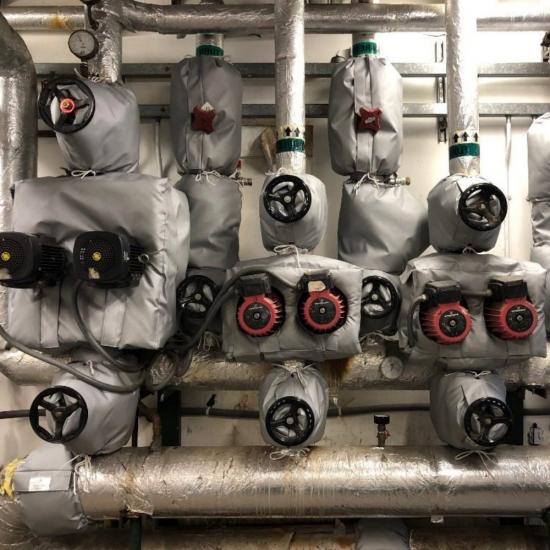

• Afneembare isolatiedekens en -mantels
• Isolatiemantel voor condenspotten
• Afneembare isolatiehoes voor kniestukken en pijpkoppelingen
• Afneembare leidingisolatiemantel
• Afneembare flensisolatiehoes
• Afneembare pompisolatiehoes
• Fabricage van op maat gemaakte afneembare isolatiedekens

Veelgestelde vragen

Kan één mantel op verschillende modellen warmtewisselaars passen?

Alleen wanneer de externe afmetingen, poortposities, steunen en vereiste toegangspunten voldoende vergelijkbaar zijn. Elk model moet worden gecontroleerd voordat het wordt toegewezen aan een bestaand patroon.

Kan een mantel voor een platenwarmtewisselaar worden geïnstalleerd nadat de leidingen zijn aangesloten?

Ja, als de mantel is verdeeld in geschikte panelen met correct gepositioneerde openingen rond de aangesloten poorten. Het geïnstalleerde leidingwerk en de beschikbare vrije ruimte moeten in de projectinformatie worden weergegeven.

Moet de complete schalen-en-buizenwisselaar één deken gebruiken?

Afzonderlijke secties voor romp, kop, kanaaldeksel, aansluitstuk en flens zijn meestal praktischer. Modulaire hoezen bieden een betere hanteerbaarheid en maken onderhoudstoegang mogelijk zonder het gehele systeem te verwijderen.

Kan de mantel worden gebruikt op apparatuur voor gekoeld water?

Alleen met een constructie die specifiek is beoordeeld op condensatie en dampbeheersing. Er mag niet van worden uitgegaan dat een standaard gestikte mantel voor warme toepassingen een continue dampbarrière biedt.

Kan de mantel de ribben van een luchtgekoelde warmtewisselaar bedekken?

Normaal gesproken niet. Luchtgekoelde ribben en ventilatoren zijn afhankelijk van luchtstroom voor warmteoverdracht. Alleen oppervlakken die specifiek zijn goedgekeurd door de fabrikant van de apparatuur of de projectingenieur mogen worden geïsoleerd.

Kan BSTFLEX een vervanging fabriceren op basis van een oude mantel?

Ja. De afmetingen van de apparatuur moeten nog steeds worden bevestigd, omdat een oude mantel uitgerekt of samengedrukt kan zijn of aangepast kan zijn. Identificeer eventuele pasvorm- of toegangsproblemen die bij de vervanging moeten worden gecorrigeerd.

Vraag een op maat gemaakte isolatiemantel voor warmtewisselaars aan

Stuur het type warmtewisselaar, de technische tekening van de apparatuur, de totale afmetingen, de locaties van poorten en mondstukken, de bedrijfstemperatuur, de hoeveelheid en installatiefoto's naar BSTFLEX. Wij zullen de isolatiegrens, de paneelindeling, de materiaalconstructie, de sluitingen en de onderhoudstoegang beoordelen voordat we de productie bevestigen.
