Verwijderbare isolatiedeken voor turbine

Een verwijderbare turbine-isolatiedeken is een gevormd, herbruikbaar thermisch isolatiestuk dat is vervaardigd voor goedgekeurde externe oppervlakken van een industrieel turbinesysteem. In tegenstelling tot een losse isolatieplaat is elk stuk op maat gemaakt voor een specifieke locatie en gemarkeerd, zodat het tijdens een onderhoudsstop kan worden verwijderd en op de juiste positie kan worden teruggeplaatst.

BSTFLEX produceert turbine-isolatiedekens op basis van tekeningen van de apparatuur, afmetingen ter plaatse, sjablonen, driedimensionale meetgegevens of goedgekeurde monsters. De isolatiekaart volgt het onderhoudsplan van de turbine en verdeelt de isolatie rondom behuizingsverbindingen, kleppenkasten, flenzen, leidingen, instrumenten en inspectiepunten.

Industriële turbine-toepassingen

• Isolatie van de behuizing van de stoomturbine
• Externe isolatie van het hete gedeelte van een gasturbine
• Hogedruk- en middendruk-turbinesecties
• Stoominlaat en ventielkastisolatie
• Isolatie van afsluitklep en regelklep
• Stoomleidingen en flensafdekkingen voor turbines
• Goedgekeurde uitlaatdiffuser en overgangsoppervlakken
• Hulpcomponenten voor generatoren en turbines die heet worden
• Vervangingsdekens voor stroomuitval bij energiecentrales
• OEM- en retrofit turbine-isolatiesystemen

Dit product is bestemd voor industriële turbines en energieopwekkingsapparatuur. Het is geen isolatiedeken voor autoturboladers en mag niet worden gespecificeerd op basis van de afmetingen of constructie van isolatiedekens voor autoturboladers.

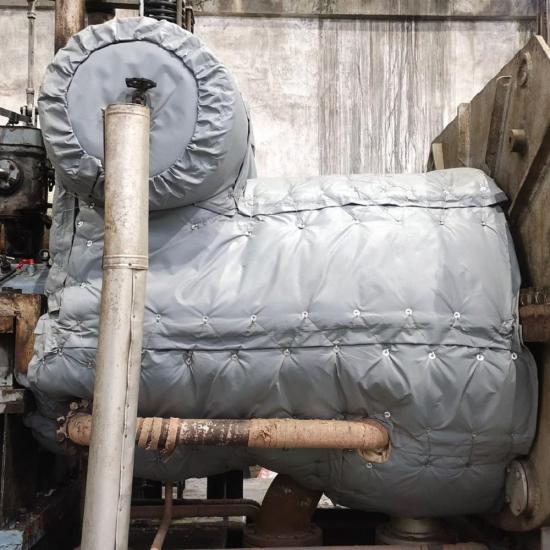

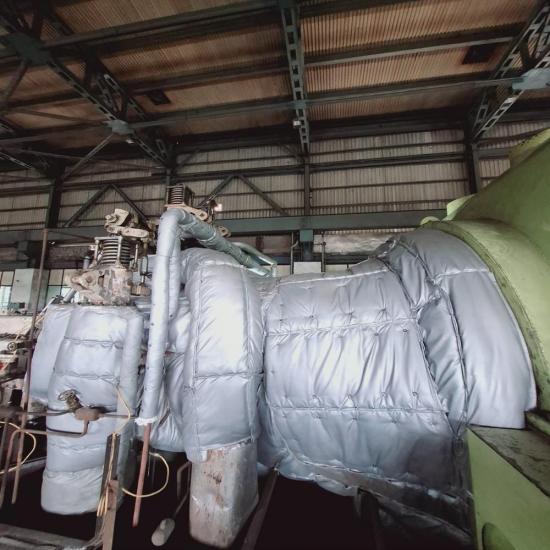

Isolatiedekens voor stoomturbines

De behuizing van een stoomturbine bevat gesplitste leidingen, boutverbindingen, kleppenkasten, stoomaansluitingen, aftappunten en instrumentatie. Het isolatiesysteem moet deze vormen volgen, terwijl de juiste punten toegankelijk blijven voor inspectie, vastdraaien en onderhoud.

Grote leidingoppervlakken worden doorgaans opgedeeld in beheersbare isolatiedekens. Afzonderlijke dekens kunnen worden gebruikt rond ventielkasten, horizontale verbindingen, flenzen en stoomleidingen. De randen van de secties kunnen zo worden geplaatst dat de naden verspringend liggen wanneer er in het project meer dan één isolatielaag wordt gebruikt.

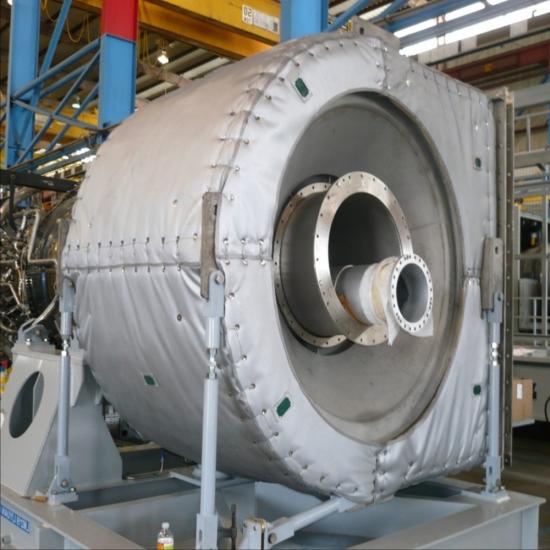

Isolatiemantels voor gasturbines

Gasturbineprojecten kunnen goedgekeurde externe behuizingsoppervlakken, hete aansluitingen, uitlaatgasdoorvoeren en bijbehorende leidingen omvatten. De isolatiegrens moet worden gedefinieerd door de turbinefabrikant, de projectingenieur of een goedgekeurde tekening.

Compressorinlaten, koelluchtkanalen, ventilatieopeningen, toegang tot het verbrandingssysteem, lagerhuizen, roterende onderdelen en andere functionele gebieden mogen niet worden afgedekt, tenzij het ontwerp van de apparatuur dit specifiek toestaat. Bij het afdekpatroon moet ook rekening worden gehouden met thermische uitzetting, trillingen en onderhoudsruimte.

Genummerd modulair dekensysteem

Een turbine-isolatiesysteem kan uit vele afzonderlijke secties bestaan. Permanente identificatie is essentieel, omdat isolatiedekens die er hetzelfde uitzien, verschillende uitsparingen, diktes en installatieposities kunnen hebben.

• Uniek deken- of paneelnummer
• Identificatie van turbine-eenheid en apparatuur
• Boven-, onder-, linker- en rechterpositiemarkering
• Installatie-instructies
• Laagidentificatie wanneer meerdere lagen worden gebruikt
• Verwijzing naar een installatieplattegrond of -tekening.
• Vervangend onderdeelnummer voor toekomstige bestellingen

De afmetingen en het gewicht van de isolatiedeken moeten praktisch blijven voor de beschikbare hijs- en installatiemethode. Grote oppervlakken kunnen worden opgedeeld langs de voegen van de bekleding, toegangswegen en natuurlijke begrenzingen van de apparatuur.

Dekenconstructie

De temperatuur die in het materiaalspecificatieblad staat vermeld, is niet de nominale waarde van de complete turbinemantel. De voering, isolatiekern, buitenmantel, draad, bevestigingsmiddelen, manteldikte, oppervlaktecontact en omgevingsfactoren moeten gezamenlijk in overweging worden genomen.

Enkellaagse en meerlaagse systemen

Een enkele verwijderbare laag kan geschikt zijn voor sommige oppervlakken van apparatuur. Bij andere turbineprojecten worden binnen- en buitenlagen van isolatiemateriaal gebruikt met verspringende naden om directe warmteoverdracht te verminderen en de dekking rond complexe verbindingen te verbeteren. Het aantal lagen en de totale dikte moeten worden bepaald aan de hand van de projectspecificaties en thermische eisen.

Bij gebruik van meerdere lagen moet elke binnenste deken worden gekoppeld aan de bijbehorende buitenste deken. Op het installatieplan moet de juiste volgorde worden aangegeven, zodat buitenste panelen niet over ontbrekende of verkeerd geplaatste binnenste delen worden aangebracht.

Gebieden die openingen of aparte afdekkingen vereisen

• Behuizing met gespleten leidingen en boutverbindingen
• Inspectiepoorten en openingen voor endoscopen
• Temperatuur-, druk- en trillingsinstrumenten
• Afvoeren, ontluchtingsopeningen en stoomafvoeraansluitingen
• Klepstelen, actuatoren en bedieningsmechanismen
• Hijspunten en steunbeugels
• Naamplaatjes en identificatie van apparatuur
• Lagerhuizen en interfaces van het smeersysteem
• Koel- en ventilatieopeningen
• Bewegende onderdelen en benodigde mechanische spelingen

Afzonderlijke afdekkingen hebben doorgaans de voorkeur voor kleppen, flenzen en pijpsegmenten die onafhankelijk onderhoud vereisen. Hierdoor kan één onderdeel worden geopend zonder een groot deel van de turbine-isolatie te hoeven beschadigen.

Informatie die nodig is voor een turbine-isolatiepakketproject

1. Turbinetype en uitrustingsmodel
2. Goedgekeurde isolatiegrens
3. Algemene indeling en behuizingstekeningen
4. Oppervlaktetemperaturen en bedrijfsomstandigheden
5. Vereiste isolatiedikte of streefwaarde voor het buitenoppervlak
6. Locatie van casing-verbindingen, flenzen, ventielkasten en pijpaansluitingen
7. Positie van instrumenten, afvoeren, ontluchtingsopeningen en toegangspunten
8. Thermische uitzetting en benodigde spelingen
9. Blootstelling binnen, buiten, met olienevel of door afspoelen
10. Onderhoudsvolgorde en verwachte verwijderingsfrequentie
11. Maximale praktische sectieafmetingen en hanteringsgewicht
12. Vereisten voor artikelnummering, etiketten, verpakking en levering bij onderbrekingen

Voor een bestaande turbine zijn foto's alleen meestal niet voldoende voor een complete blanketset. Gebruik tekeningen, sjablonen, gedetailleerde metingen, digitale scangegevens of een goedgekeurd bemonsteringssysteem om de geometrie en locatie van elk onderdeel te bepalen.

Vervangende turbinedekens

Vervangingsprojecten moeten beginnen met een grondige inventarisatie. Noteer het identificatienummer, de installatiepositie, de afmetingen, de staat en de reden voor vervanging. Ontbrekende labels, samengeperste isolatie, gescheurde bekleding, defecte bevestigingsmiddelen en olieverontreiniging moeten worden gedocumenteerd voordat het oude systeem wordt verwijderd.

Een oude deken mag niet zomaar gekopieerd worden zonder eerst de pasvorm te controleren. Herhaaldelijk hanteren, blootstelling aan hitte en eerdere reparaties kunnen de afmetingen hebben veranderd. Als de originele deken openingen vertoonde of de toegang belemmerde, moet het vervangende patroon worden aangepast aan de hand van de apparatuur in plaats van exact te worden gekopieerd.

Trilling, thermische uitzetting en beweging

Turbine-isolatiehoezen kunnen tijdens het opstarten, de werking en het uitschakelen trillingen en dimensionale bewegingen ondergaan. Afsluitingen moeten de hoes op zijn plaats houden zonder starre beperkingen op te leggen aan bewegende verbindingen of vereiste spelingen. Plaatselijke versteviging kan worden aangebracht rond haken, uitsparingen en contactvlakken.

De lay-out van de deken moet rekening houden met de gespecificeerde thermische uitzetting en mag geen verbindingen overbruggen tussen componenten die onafhankelijk van elkaar bewegen. Gegevens over uitzetting en bewegingsgrenzen moeten afkomstig zijn uit de turbinedocumentatie of van de projectingenieur.

Olie, stoom en verontreiniging

Isolatiemateriaal mag niet worden aangebracht over actieve olie- of stoomlekkages. Met olie verontreinigde isolatie kan extra brand- en onderhoudsrisico's met zich meebrengen en moet worden behandeld volgens de procedures van de betreffende installatie. Buitenbekledingsmaterialen kunnen worden gekozen op basis van hun weerstand tegen de verwachte omgevingsomstandigheden, maar een gecoat materiaal verhelpt geen lekkage.

Afvoerkanalen en lekdetectiegebieden moeten waar nodig zichtbaar blijven. Naden en overlappingen mogen er niet voor zorgen dat lekkende vloeistof in de isolatiekern of richting elektrische en roterende apparatuur terechtkomt.

Installatieplanning

1. Controleer of de turbine in de goedgekeurde staat verkeert voor isolatiewerkzaamheden.
2. Bekijk het installatieschema en de plattegrond.
3. Installeer eerst de binnenste laag of referentiesecties waar aangegeven.
4. Lijn de uitsparingen uit rond instrumenten, verbindingen, kleppen en steunen.
5. Verbind aangrenzende secties zonder de isolatie ongelijkmatig samen te drukken.
6. Bevestig de bouten en moeren in de aangegeven volgorde en verdeel de spanning.
7. Controleer alle sectienummers en richtingaanduidingen.
8. Controleer naden, overlappingen, toegangspunten en mechanische spelingen.
9. Noteer alle ontbrekende, beschadigde of verkeerd passende onderdelen.

Inspectie tussen stroomonderbrekingen

De zichtbare oppervlakken van de isolatiedekens, naden en bevestigingsmiddelen moeten worden gecontroleerd volgens het inspectieplan van de fabriek. Let op losse gedeelten, ontbrekende haken, beschadigde etiketten, vlekken, vochtige plekken, verschoven isolatiemateriaal en contact met bewegende of trillende onderdelen.

Bewaar de isolatiedekens na verwijdering op een schone, droge en duidelijk gemarkeerde plaats. Vermijd scherpe vouwen of het stapelen van zware voorwerpen op de isolatie. Controleer vóór herinstallatie of de binnenbekleding, de kern, de buitenhoes en de sluitingen nog geschikt zijn voor gebruik.

OEM- en projectproductie

BSTFLEX ondersteunt prototypeonderdelen, gedeeltelijke vervangingssets en complete turbinemantelprojecten. Productie-informatie kan worden gegenereerd op basis van goedgekeurde tekeningen, maatgegevens, sjablonen, digitale gegevens of fysieke monsters. Projectdocumentatie kan een mantelschema, sectielabels, paklijsten en installatie-instructies bevatten.

Voor projecten waarbij de productie stilgelegd moet worden, dient u bij het aanvragen van een offerte de gewenste leveringsvolgorde en de datum van de stilstand te vermelden. Grote systemen vereisen mogelijk gefaseerde metingen, goedkeuring van monsters en productie, zodat kritieke onderdelen in de juiste volgorde voor installatie beschikbaar zijn.

Gerelateerde verwijderbare isolatieproducten

• Verwijderbare isolatiedekens en -jassen
• Verwijderbare isolatiemantel voor de warmtewisselaar
• Isolatiemantel voor stoomafscheider
• Verwijderbare buisisolatiemantel
• Verwijderbare flensisolatiekap
• Verwijderbare pompisolatiekap
• Fabricage van op maat gemaakte, verwijderbare isolatiedekens

Veelgestelde vragen

Is dit hetzelfde product als een turbodeken voor auto's?

Nee. Dit product is een modulair isolatiesysteem voor industriële stoom- en gasturbines. Isolatiedekens voor turboladers in de automobielindustrie hebben andere eisen qua geometrie, constructie en toepassing.

Kan één deken de complete turbinebehuizing bedekken?

Grote turbinesystemen vereisen doorgaans meerdere genummerde secties. Modulaire mantels zijn gemakkelijker te hanteren en bieden toegang tot individuele verbindingen, kleppen en inspectiepunten.

Kan het lagerhuis worden afgedekt?

Alleen wanneer de turbinedocumentatie of de verantwoordelijke ingenieur dit specifiek toestaat. Lagerhuizen, smeerinterfaces, koelkanalen en meetpunten vereisen vaak specifieke spelingen en mogen niet automatisch worden afgedekt.

Kan BSTFLEX een bestaande turbinedekenset reproduceren?

Ja. De oude secties, de installatieplattegrond en de turbineafmetingen moeten vóór de productie worden gecontroleerd. Eventuele problemen met de pasvorm, toegankelijkheid, vervuiling of etikettering moeten worden vastgesteld, zodat deze kunnen worden gecorrigeerd.

Kunnen turbinedekens worden voorzien van identificatielabels?

Ja. Elk onderdeel kan een permanent onderdeelnummer, apparatuurreferentie, positie, richting en laagaanduiding hebben volgens het projectschema.

Kan het dekensysteem ook buiten gebruikt worden?

Buitenconstructies kunnen worden beoordeeld aan de hand van geschikte buitenstoffen, beschermde naden en een ontwerp dat rekening houdt met afwatering. Weerbestendigheid hangt af van de complete constructie en installatie, niet alleen van de buitenstof.

Vraag een offerte aan voor turbine-isolatiedekens.

Stuur het turbinetype, model, goedgekeurde isolatiegrens, tekeningen, temperatuurgegevens, isolatiedekenschema, hoeveelheid en geplande stilstandtijden naar BSTFLEX. Wij beoordelen vervolgens de sectie-indeling, materialen, bevestigingsmiddelen, identificatie en het fabricageplan voor uw project.
