Verwijderbare isolatiehoes voor bochten en leidingfittingen

Industriële buisfittingen onderbreken de eenvoudige cilindrische vorm van een rechte buis. Bochten veranderen de richting, T-stukken creëren aftakkingen en verloopstukken verbinden buizen met verschillende diameters. Door deze veranderingen is conventionele isolatie lastiger te snijden, te plaatsen en te verwijderen zonder openingen achter te laten.

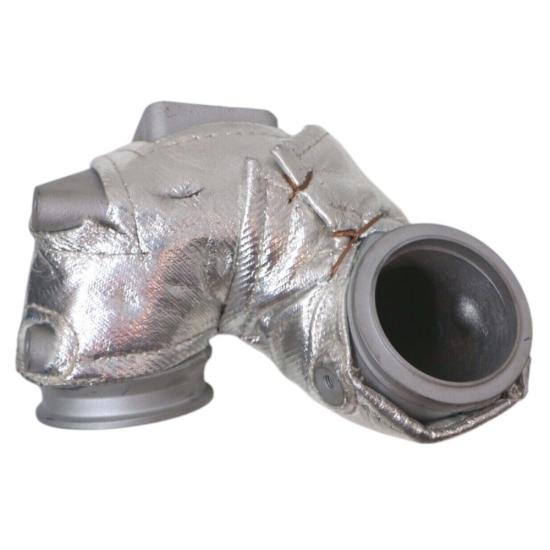

BSTFLEX produceert verwijderbare isolatiehoezen die perfect aansluiten op de vorm van bochten, T-stukken, verloopstukken en aanverwante fittingen. Elke hoes is zo gevormd dat deze perfect past op de isolatie van de aangrenzende pijp, terwijl de fitting, lasnaden en nabijgelegen componenten toegankelijk blijven. De herbruikbare constructie kan tijdens inspectie of onderhoud worden verwijderd en na afloop van de werkzaamheden weer worden teruggeplaatst.

Onderdelen die onder dit product vallen

• 90-graden pijpbochten
• 45-graden pijpbochten
• Bochten met een grote en kleine radius
• Terugbuigingen en 180-gradenbochten
• Gelijkmatige en verkleinende T-shirts
• Concentrische reductiekasten
• Excentrische reductoren
• Y-stukken en aftakkingen
• Koppelingen en verbindingen waarbij een gevormde thermische afdekking vereist is.
• Op maat gelaste overgangen en onregelmatige buisfittingen

Flenzen, kleppen, pompen en rechte buissegmenten hebben hun eigen verwijderbare isolatieproducten. Door deze componenten te scheiden, kan de fittingafdekking de juiste vorm aannemen en kunnen onderhoudsteams alleen het gedeelte openen dat onderhoud nodig heeft.

Waarom buisfittingen een specifieke isolatie nodig hebben

Een platte, rechthoekige isolatiedeken kan kreukelen of losraken wanneer deze om een ​​gebogen bocht wordt gewikkeld. Bij een T-stuk moeten drie buisopeningen correct op elkaar aansluiten. Een verloopstuk vereist twee verschillende einddiameters en een gecontroleerde overgang daartussen. Als het patroon niet overeenkomt met de fitting, kan de isolatie op één plek samengedrukt worden en op een andere plek een open ruimte achterlaten.

BSTFLEX maakt gebruik van gevormde panelen, segmenten, versterkte naden en op maat gemaakte openingen om deze profielen te volgen. Overlappende flappen kunnen de bekleding verbinden met aangrenzende rechte buismantels of permanente isolatie. Het doel is een praktische, verwijderbare constructie, geen los vel dat om een ​​onregelmatig onderdeel is gebonden.

Typische industriële toepassingen

• Stoom- en condensaatleidingen
• Thermische oliecirculatiesystemen
• Warmwater- en procesverwarmingsleidingen
• Chemische en petrochemische pijpleidingen
• Raffinaderij- en energieopwekkingsapparatuur
• Aansluitingen van de boiler en de warmtewisselaar
• Voedsel- en drankverwerkingslijnen
• Scheepsmachinekamerleidingen
• Uitlaat- en hogetemperatuurgasleidingen
• OEM-skids en leidingwerk voor compacte machines

Hoesontwerpen voor verschillende pasvormen

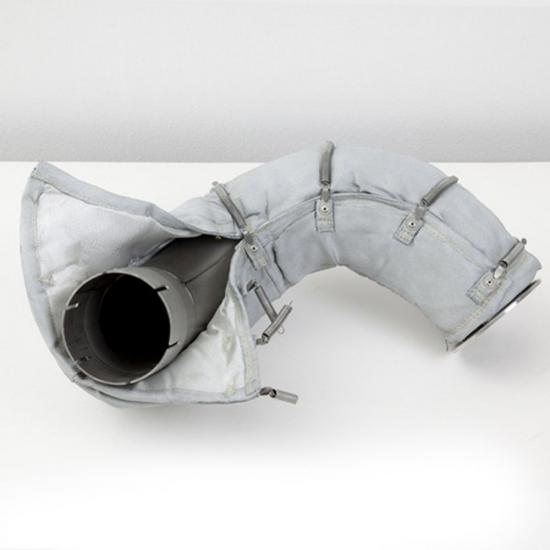

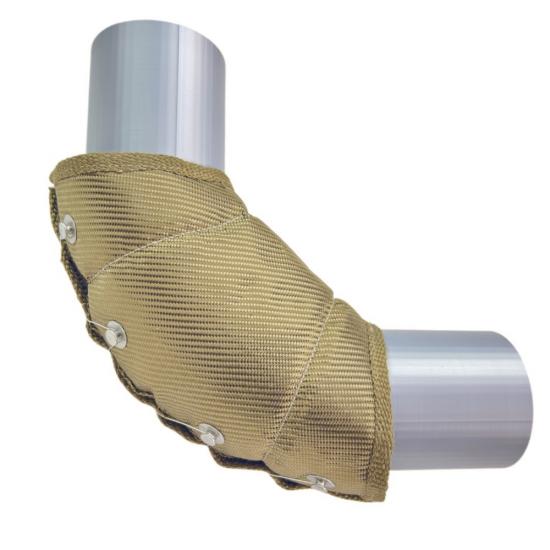

Isolatiehoes voor segmentbochten

Een segmentpatroon volgt de kromming van een pijpbocht. Het aantal en de vorm van de panelen zijn afhankelijk van de bochthoek, de hartlijnradius, de pijpdiameter en de isolatiedikte. De afsluiting kan, afhankelijk van de beschikbare ruimte, aan de buiten- of binnenkant van de bocht worden geplaatst.

Jas met gesplitste ellebogen

Een tweedelige of meerdelige constructie kan worden gebruikt wanneer de bocht zich dicht bij een muur, vloer of aangrenzende leiding bevindt. Afzonderlijke secties verminderen de benodigde installatieruimte en maken het mogelijk om één zijde onafhankelijk te verwijderen.

T-isolatiehoes

Een T-stuk heeft openingen voor de hoofdleiding en de aftakking. Gelijkmatige T-stukken en verloop-T-stukken vereisen verschillende ontwerpen. De aftakkingshoek, de leidingdiameters en de beschikbare rechte lengte aan alle drie zijden moeten worden gecontroleerd.

Isolatiemantel voor verloopstukken

Een verloopstuk vormt de overgang tussen twee pijpdiameters. Concentrische verloopstukken zijn over het algemeen symmetrisch ten opzichte van de hartlijn, terwijl bij excentrische verloopstukken de vlakke zijde en de installatieoriëntatie moeten worden bepaald voordat het patroon wordt gemaakt.

Aangepaste overgangscover

Gefabriceerde overgangen, gelaste aftakkingen en niet-standaard fittingen kunnen worden afgedekt op basis van een tekening, sjabloon, driedimensionale meting of fysiek voorbeeld. Foto's vanuit verschillende hoeken helpen bij het controleren van de installatieruimte en de positie van de sluiting.

Materiaalopties

De complete hoes moet worden ontworpen met de toepassingstemperatuur in gedachten. De temperatuur die in het materiaalspecificatieblad staat vermeld, is niet automatisch de temperatuurclassificatie van het eindproduct. Buitenstof, voering, isolatiekern, garen, bevestigingsmiddelen, dikte en installatieomstandigheden moeten allemaal in overweging worden genomen.

Hoe meet je een pijpbocht?

Voor een standaardbocht dient u de volgende gegevens te verstrekken:

1. Buitendiameter van de pijp
2. De hoek van de elleboog is normaal gesproken 45 of 90 graden.
3. Middellijnstraal (indien bekend)
4. Constructie met lange of korte radius
5. Aan beide uiteinden is een recht, tangentieel stuk beschikbaar.
6. Buitendiameter van de aangrenzende pijpisolatie
7. Vereiste isolatiedikte
8. Locatie van lasnaden, steunen, afvoeren, bedrading en instrumenten
9. Afstand houden tot muren, vloeren en naburige leidingen.
10. Voorkeurslocatie voor sluiting en verwijderingsrichting

Als de hartlijnradius onbekend is, stuur dan een vierkante foto van de zijkant met een meetlat en noteer de afstand tussen de referentiepunten van de hartlijn van de pijp. Voor niet-standaard bochten wordt een tekening of fysiek sjabloon aanbevolen.

Hoe meet je T-stukken en verloopstukken?

Noteer voor een T-stuk de diameter van de hoofdleiding, de diameter van de aftakking, de aftakkingshoek en de hart-tot-eindafmetingen in alle richtingen. Geef aan of het een gelijk T-stuk of een verloop-T-stuk betreft. Zorg voor voldoende rechte lengte zodat de afdekking de aangrenzende isolatie kan overlappen.

Geef voor een verloopstuk de grote en kleine pijpdiameters, de totale lengte van het verloopstuk en de installatierichting op. Geef bij een excentrisch verloopstuk duidelijk aan of de vlakke zijde zich aan de boven-, onder- of zijkant bevindt. Foto's moeten het verloopstuk in de geïnstalleerde positie tonen.

Aansluiting op aangrenzende pijpisolatie

De fittingafdekking moet aansluiten op de aangrenzende isolatie, zonder dat onderhoudsteams een onnodig stuk buismantel hoeven te verwijderen. Afhankelijk van de buisdiameter, de temperatuur en de voorkeuren ter plaatse kunnen eindflappen, trekkoorden, banden of gevormde overlappingen worden gebruikt.

Wanneer de aangrenzende buis is voorzien van verwijderbare mantels, kan elk onderdeel een eigen identificatienummer krijgen. Wanneer de aangrenzende buis permanente isolatie en een metalen bekleding heeft, moet de fittingafdekking worden afgestemd op de uiteindelijke buitendiameter in plaats van alleen op de kale buis.

Speling voor plaatsing en installatie van de sluiting

Een goed ontworpen deksel moet verwijderbaar zijn in de beschikbare ruimte rondom het fittingstuk. De snelsluitfunctie is niet bruikbaar als deze tegen een muur of een andere buis aanligt. De projecttekening of foto's moeten de gewenste openingsrichting en de beschikbare ruimte voor het losmaken van riemen, veren of vlechtwerk aangeven.

Bij horizontale buitenleidingen moeten naden en overlappingen zo worden geplaatst dat waterinfiltratie wordt voorkomen. Bij verticale fittingen kan het ontwerp extra ondersteuning vereisen, zodat de isolatiekern en de buitenbekleding niet naar beneden zakken tijdens gebruik.

Installatieprocedure

1. Volg de procedures van de fabriek voor het benaderen van en werken rondom het leidingsysteem.
2. Controleer of de koppeling vrij is van actieve lekkage en beschadigingen.
3. Bepaal de juiste afdekking en de installatie-instructies.
4. Plaats het midden van de voorgevormde afdekking over de bocht, het T-stuk of het verloopstuk.
5. Lijn alle pijpopeningen uit voordat u de sluitingen vastdraait.
6. Draai de bevestigingsmiddelen geleidelijk vast om te voorkomen dat de hoes uit het midden trekt.
7. Plaats de overlappende uiteinden rond de aangrenzende isolatie.
8. Controleer of afvoeren, meters, steunen en inspectiepunten toegankelijk blijven.

Inspectie en herinstallatie

Houd de hoes na verwijdering droog en vermijd scherpe vouwen die de isolatiekern kunnen beschadigen of verschuiven. Inspecteer vóór herinstallatie de voering, naden, bevestigingsmiddelen en gevormde panelen. Een natte, vervuilde of sterk samengedrukte kern moet worden gecontroleerd voordat de hoes weer in gebruik wordt genomen.

Het montageoppervlak en de lasnaden moeten worden geïnspecteerd volgens het onderhoudsplan van de installatie. Verwijderbare isolatie biedt toegang, maar vervangt niet het corrosie-, lekkage- of mechanische-integriteitsprogramma van de eigenaar.

OEM- en vervangingsproductie

BSTFLEX kan prototypes, projecthoeveelheden en OEM-buisfittingafdekkingen produceren. Productie-informatie kan worden gegenereerd op basis van tekeningen, metingen, sjablonen, foto's of een goedgekeurd voorbeeld. Apparatuurnummers, leidingnummers, installatiepijlen, sectielabels en projectverpakkingen kunnen worden toegevoegd voor identificatie op locatie.

Bij het vervangen van een bestaande afdekking, vermeld dan of de originele correct paste en geef eventuele moeilijk te sluiten onderdelen, open kieren of wrijvingspunten aan. Het kopiëren van een versleten exemplaar zonder deze informatie kan hetzelfde installatieprobleem opleveren.

Gerelateerde verwijderbare isolatieproducten

• Verwijderbare isolatiedekens en -jassen
• Verwijderbare buisisolatiemantel
• Verwijderbare flensisolatiekap
• Verwijderbare pompisolatiekap
• Verwijderbare ventielisolatiehoezen
• Fabricage van op maat gemaakte, verwijderbare isolatiedekens

Veelgestelde vragen

Past één elleboogbeschermer zowel op ellebogen met een lange radius als op ellebogen met een korte radius?

Niet betrouwbaar. Bochten met een grote en kleine radius hebben verschillende krommingen en afmetingen. De juiste radius of pasafmetingen moeten vóór de productie worden gecontroleerd.

Kan een elleboogbeschermer voor een hoek van 90 graden ook gebruikt worden op een elleboogbeschermer voor een hoek van 45 graden?

Nee. De hoek verandert de paneelgeometrie, de eindposities en de sluitingsmethode. Hiervoor zijn aparte patronen nodig.

Moet er een T-stuk in de mantel van de rechte buis worden opgenomen?

Een aparte T-stukafdekking heeft doorgaans de voorkeur. Deze volgt de vorm van de aftakking nauwkeuriger en maakt het mogelijk om het T-stuk te openen zonder lange rechte buisstukken te hoeven verwijderen.

Kan de afdekking aansluiten op de bestaande metalen buisisolatie?

Ja. Geef de uiteindelijke buitendiameter van de bestaande isolatie en bekleding op, niet alleen de diameter van de kale buis. De fittingafdekking kan dan worden voorzien van een geschikte overlap aan de uiteinden.

Kan de afdekking over verwarmingsleidingen worden gebruikt?

Ja, na het in kaart brengen van de installatie worden de operationele limieten en toegangspunten gecontroleerd. Elektrische aansluitingen en bedieningselementen die inspectie vereisen, moeten toegankelijk blijven.

Kan BSTFLEX afdekkingen maken voor niet-standaard fittingen?

Ja. Een maattekening, sjabloon, driedimensionale meting of fysiek voorbeeld kan worden gebruikt. Meerdere foto's worden aanbevolen om de oriëntatie en de beschikbare installatieruimte te controleren.

Vraag een op maat gemaakte isolatiehoes voor buisfittingen aan.

Stuur de pijpdiameter, het type fitting, de hoek, de radius, de afmetingen, de bedrijfstemperatuur, de hoeveelheid en foto's van de installatie naar BSTFLEX. Wij beoordelen het patroon, de doorsnede, de materiaalsamenstelling, de afsluitingen en de aansluiting op de aangrenzende isolatie.
