De verwijderbare buisisolatiemantels van BSTFLEX worden op maat gemaakt voor rechte industriële buissegmenten die thermische isolatie en regelmatige toegang vereisen. Modulaire, herbruikbare segmenten kunnen worden vervaardigd op basis van de buisdiameter, de isolatielengte, de bedrijfstemperatuur, de warmtegeleiding en de benodigde installatieruimte, waarbij de materialen en sluitingen worden geselecteerd op basis van de specifieke gebruiksomgeving.
bestelling (moq):
1Een verwijderbare leidingisolatiemantel is een flexibele, herbruikbare thermische afdekking die is vervaardigd voor een industrieel leidinggedeelte dat toegankelijk moet blijven. Het biedt een alternatief voor het opnieuw opbouwen van conventionele isolatie na inspectie, laswerkzaamheden, heat-tracing of gepland onderhoud.
BSTFLEX vervaardigt elke mantel op basis van de leidingdiameter, de vereiste isolatielengte, de bedrijfstemperatuur, de omgeving en de beschikbare installatieruimte. Lange leidingtrajecten kunnen worden onderverdeeld in genummerde modulaire secties, zodat onderhoudspersoneel alleen het gedeelte hoeft te verwijderen dat nodig is voor de klus.
Deze productpagina behandelt verwijderbare isolatie voor rechte leidingen. Flenzen, pompen, kleppen, bochten, T-stukken en verloopstukken hebben andere vormen en servicevereisten en kunnen beter worden geïsoleerd met speciaal daarvoor bestemde pasvormen. Door deze producten gescheiden te houden, krijgt men een nauwkeuriger patroon en wordt het bestellen van vervangende onderdelen eenvoudiger.
Typische locaties zijn onder meer blootliggende leidingsecties tussen permanente isolatie, inspectiepunten, lasgebieden, heat-tracing-aansluitingen, zones voor instrumenttoegang en korte leidingstukken die regelmatig worden verwijderd. De mantel kan aangrenzende isolatie overlappen om open kieren te verkleinen, terwijl een duidelijke verwijderingslijn behouden blijft.

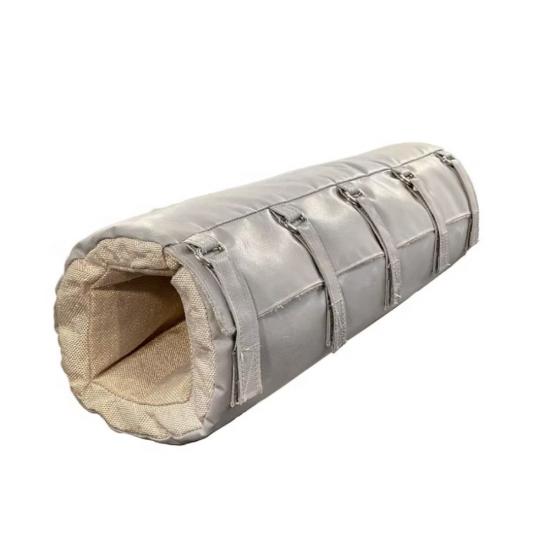

Een eendelig omhullend gedeelte met een sluiting in de lengterichting. Deze constructie is geschikt voor een bepaalde leidinglengte waarbij de mantel kan worden geopend en verwijderd zonder hinder van nabijgelegen apparatuur.

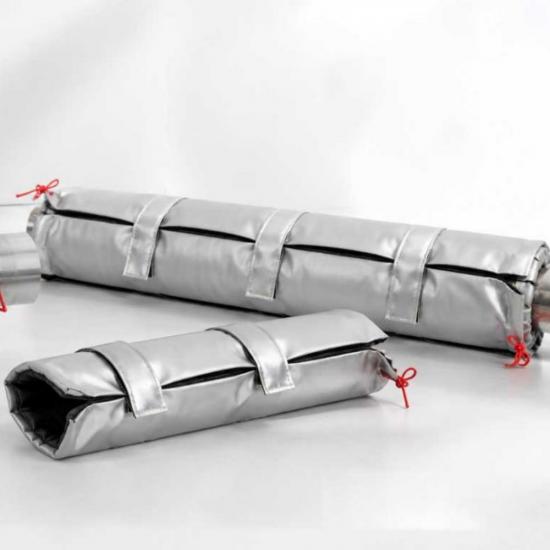

Langere trajecten kunnen worden onderverdeeld in hanteerbare secties. Elke sectie kan voorzien zijn van een permanent identificatielabel met het lijnnummer, de positie en de installatievolgorde. Overlappende uiteinden helpen kieren tussen aangrenzende mantels te verkleinen.
Een korte verwijderbare mantel kan worden geïnstalleerd over een las, inspectiepunt of testlocatie die periodieke toegang vereist. De omliggende permanente isolatie blijft ongemoeid terwijl de toegangsmantel wordt verwijderd.
De mantel kan worden gevormd rond goedgekeurde heat-tracing-kabels, stoom-tracing-leidingen en aansluitdozen. Heat-tracing is een afzonderlijk technisch systeem. De locatie, temperatuurklasse en vereisten voor onderhoudstoegang moeten worden verstrekt voordat de mantelconstructie wordt bevestigd.
Buitenontwerpen kunnen gebruikmaken van weerbestendige buitenstoffen, beschermde naden en installatiedetails die het binnendringen van water tegengaan. Oriëntatie is belangrijk: sluitingen, overlappingen en naden moeten zo worden geplaatst dat water zich niet in de isolatie kan verzamelen.
| Component | Typische materiaalopties | Selectiefactoren |
|---|---|---|
| Buitenmantel | Met siliconen gecoat glasvezel, PTFE-gecoat glasvezel,gealuminiseerd glasvezel of andere gecoate stoffen voor hoge temperaturen | Weersomstandigheden, olie, vocht, slijtage, stralingswarmte en reinigingsomstandigheden |
| Thermische kern | Glasvezelnaaldmat, silicanaaldmat, keramische vezelisolatie of isolatie op basis van aerogel | Leidingtemperatuur, thermisch doel, toegestane dikte en gewicht |
| Voering aan de hete zijde | Glasvezeldoek, silicastof, roestvrijstalen folie of roestvrijstalen gaas | Contacttemperatuur, trillingen, oppervlakteconditie en mechanische slijtage |
| Bevestigingssysteem | D-ringen en riemen, haken en binddraad, veren, gespen of andere herbruikbare sluitingen | Temperatuur, toegangsruimte, trillingen en verwijderingsfrequentie |
| Interne versteviging | Doorgestikte pinnen, roestvrijstalen gaas, versterkte naden en lokale slijtlagen | Sectielengte, oriëntatie, isolatiebeweging en hanteringsmethode |
Geen enkele materiaaltemperatuur mag worden beschouwd als de classificatie van de gehele leidingmantel. De volledige constructie omvat de buitenstof, isolatiekern, voering, naaigaren, bevestigingsmiddelen en installatiedetails. Alle componenten moeten worden getoetst aan de werkelijke bedrijfs- en blootstellingstemperaturen.
Rechte leidingmantels zijn eenvoudiger dan klep- of pompafdekkingen, maar de uiteindelijke pasvorm hangt nog steeds af van nauwkeurige afmetingen. Gelieve het volgende te verstrekken:
Als de leiding al isolatie heeft, verduidelijk dan of de nieuwe mantel de kale leiding zal bedekken, de volledige isolatieconstructie zal vervangen of alleen als verwijderbare buitenmantel zal dienen. Dit zijn verschillende constructies en vereisen verschillende afgewerkte diameters.
De longitudinale sluiting moet na installatie zichtbaar en bereikbaar blijven. Bij horizontale leidingen mag deze niet worden geplaatst op plekken waar lekkende vloeistof of regenwater zich kan verzamelen. Bij verticale leidingen moeten de sectie-overlaps en de ondersteuningsmethode voorkomen dat de mantel en de isolatiekern naar beneden glijden.

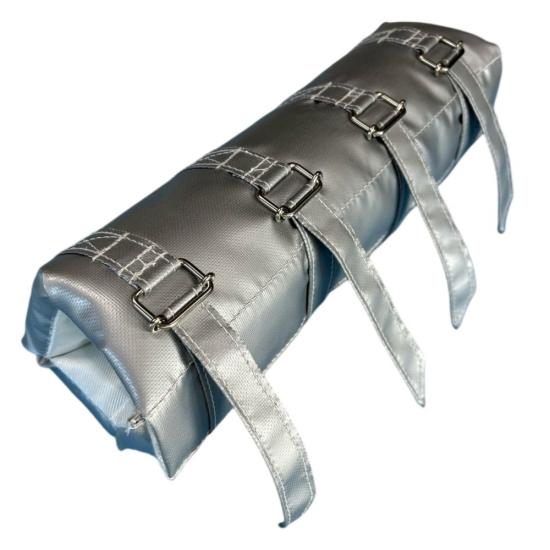

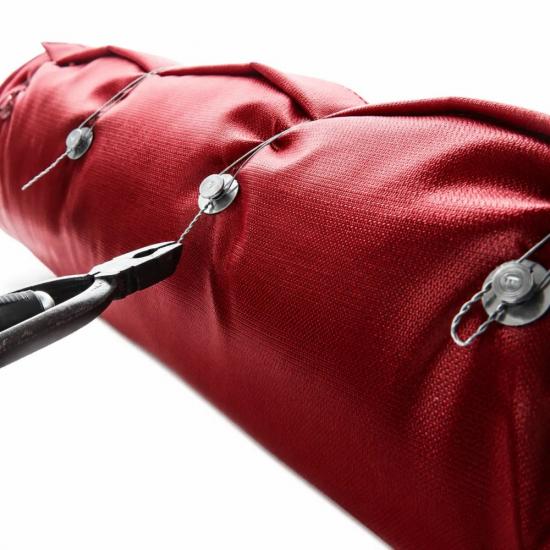

D-ringen met riemen bieden instelbare spanning voor veel industriële binnentoepassingen. Roestvrijstalen haken, veren en binddraad kunnen worden gebruikt waar een volledig metalen sluiting vereist is. De juiste keuze hangt af van de blootstellingstemperatuur, trillingen, toegangs-frequentie en praktijk op locatie.
| Isolatiemethode | Beste Geschikt voor | Onderhoudsoverweging |
|---|---|---|
| Verwijderbare leidingisolatiemantel | Industriële leidingsecties die herhaaldelijke toegang vereisen | Volledige secties kunnen worden verwijderd en opnieuw worden geïnstalleerd |
| Isolatiewikkeling of tape | Kleine leidingen, tijdelijk werk of toepassingen waarbij wikkelen praktisch is | Moet mogelijk tijdens onderhoud worden afgewikkeld en vervangen |
| Stijve of conventionele leidingisolatie | Lange permanente leidingtrajecten met beperkte toegangsvereisten | Secties moeten mogelijk worden doorgesneden of herbouwd bij opening |
| Metalen ommanteling | Bescherming van conventionele isolatie tegen weersinvloeden en mechanische schade | Vormt normaal gesproken onderdeel van een afzonderlijk stijf isolatiesysteem |
Voor warme leidingen wordt de constructie normaal gesproken gekozen om warmteoverdracht en de toegankelijke oppervlaktetemperatuur te verminderen, terwijl onderhoudstoegang mogelijk blijft. Voor leidingen met lage temperaturen vereist condensatiebeheersing een continu en correct afgedicht dampremmend systeem. Een gewone gestikte mantel voor warme service mag niet automatisch worden gespecificeerd voor gekoelde of cryogene service.
Isolatie vertraagt warmteoverdracht, maar produceert geen warmte. Leidingen die worden blootgesteld aan bevriezende omstandigheden kunnen naast isolatie een correct ontworpen warmtespoorsysteem vereisen. De mantel moet compatibel zijn met het ontwerp van de tracering en mag geen aansluitdozen of inspectiepunten bedekken die toegankelijk moeten blijven.
Plaats de mantel na verwijdering op een schoon, droog oppervlak in plaats van deze scherp te vouwen of over de vloer te slepen. Inspecteer vóór herinstallatie de buitenafdekking, voering, naden, bevestigingsmiddelen en isolatiekern. Natte, samengedrukte of chemisch verontreinigde isolatie biedt mogelijk niet langer de beoogde prestaties.
Het leidingoppervlak moet worden geïnspecteerd op lekkage en corrosie voordat de mantel opnieuw wordt geïnstalleerd. Waar corrosie onder isolatie een zorg is voor het project, moeten het inspectieschema en het coatingsysteem worden bepaald door de eigenaar van het bedrijfsmiddel of een gekwalificeerde ingenieur.
BSTFLEX levert prototypemantels, vervangende secties en herhaalde productie voor industriële projecten en fabrikanten van apparatuur. Mantels kunnen worden geproduceerd op basis van leidingschema's, tekeningen, locatiemetingen, sjablonen of goedgekeurde monsters. Opties zijn onder meer apparatuurnummers, sectielabels, markeringen voor installatierichting, speciale verpakkingen en projectspecifieke materiaalcombinaties.
Zorg voor lange leidingtrajecten voor een sectieschema met de hoeveelheid, lengte en het identificatienummer van elke mantel. Dit helpt om elk afgewerkt onderdeel aan de installatielocatie te koppelen en vereenvoudigt toekomstige vervangingsbestellingen.
Ze kunnen worden gegroepeerd op basis van gangbare leidingdiameter en lengte, maar de afgewerkte maat moet ook rekening houden met isolatiedikte, aangrenzende isolatie, sluitingen, overlappingen en speling op locatie. Projectspecifieke afmetingen worden aanbevolen.
Ja. Modulaire secties kunnen achter elkaar worden geïnstalleerd met overlappende uiteinden. Genummerde labels helpen onderhoudsteams om elke sectie in de juiste positie te herinstalleren.
Het kan worden ontworpen om aan te sluiten op een aangrenzende passende afdekking, maar flenzen en bochten worden normaal gesproken beter bediend door hun eigen verwijderbare secties. Afzonderlijke afdekkingen zorgen voor een nauwkeurigere pasvorm en maken het mogelijk om één onderdeel te openen zonder de volledige leidingmantel te verwijderen.
Ja, mits het ontwerp van de warmtetracering, de kabelpositie, de temperatuurclassificatie en de vereiste toegangspunten worden verstrekt. De isolatiemantel vervangt geen bedieningselementen of elektrische beveiliging van het traceringssysteem.
Niet automatisch. Isolatie voor warme service en dampbeheersing voor koude service hebben verschillende constructievereisten. Gekoelde en cryogene toepassingen vereisen een specifieke beoordeling van condensatie, dampafdichting, naden en doorvoeren.
Ja. De oorspronkelijke leidingdiameter en de vereiste geïnstalleerde lengte moeten nog steeds worden bevestigd, omdat een oude mantel tijdens gebruik kan zijn uitgerekt, samengedrukt of gewijzigd.
Stuur de leidingdiameter, de geïsoleerde lengte, de bedrijfstemperatuur, de isolatievereiste, de hoeveelheid en installatiefoto's naar BSTFLEX. Wij zullen de materialen, sectielengte, sluitingswijze en overlappingen voor uw leidingsysteem beoordelen.
