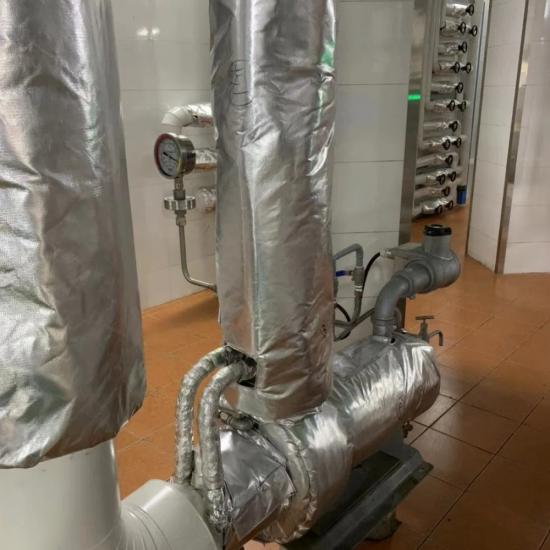

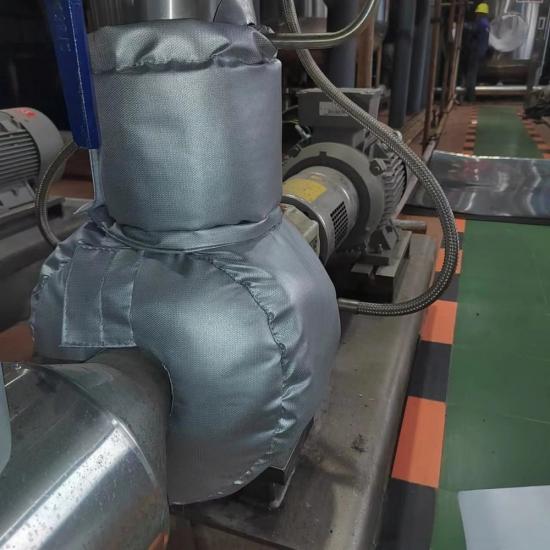

BSTFLEX verwijderbare isolatiehoezen voor pompen worden op maat gemaakt voor industriële pompen die verwarmde procesmedia verwerken. Elke herbruikbare hoes is ontworpen rondom het pomphuis, de zuig- en persaansluitingen, steunen en onderhoudspunten, wat helpt om blootgestelde hitte te verminderen terwijl afdichtingen, lagers, koppelingen en andere onderhoudsgebieden toegankelijk blijven.
bestelling (moq):
1BSTFLEX produceert verwijderbare isolatiehoezen voor industriële pompen die stoomcondensaat, thermische olie, asfalt, hars, lijmen, chemicaliën en andere temperatuurgevoelige procesmedia vervoeren. Elke hoes wordt gemaakt rond de werkelijke pompgeometrie en niet geselecteerd uit een algemene voorraadmaat.
De hoes past op het geïsoleerde gedeelte van het pomphuis en de bijbehorende aansluitingen, terwijl geplande toegang tot afdichtingen, lagers, aftappunten, ontluchtingen, koppelingsgebieden en bevestigingspunten mogelijk blijft. Een verwijderbare constructie kan tijdens onderhoud worden geopend en opnieuw worden geïnstalleerd zonder conventionele isolatie weg te snijden en opnieuw op te bouwen.
Pompen combineren gebogen behuizingen, flensaansluitingen, steunvoeten, asdoorvoeren en nabijgelegen leidingwerk in een compacte ruimte. Deze kenmerken maken stijve isolatie moeilijk passend en onhandig om te verwijderen. Het onbedekt laten van het pomphuis kan echter een onderbreking veroorzaken in een verder geïsoleerde proceslijn.
Een op maat gemaakte pompisolatiejas volgt het profiel van de apparatuur en scheidt de gebieden die toegankelijk moeten blijven. Afhankelijk van de pomp en de onderhoudsprocedure kan het voltooide systeem één wikkelhoes of verschillende genummerde secties gebruiken. Verdeelde hoezen zijn nuttig wanneer technici het behuizingsgedeelte moeten verwijderen zonder de isolatie rond de zuig- en persaansluitingen te verstoren.
De isolatiegrens moet vóór de productie worden bevestigd. Elektromotoren, ventilatieopeningen, koppelingsbeschermers, lagerhuizen, mechanische afdichtingen en andere warmtegevoelige of bewegende onderdelen mogen niet worden afgedekt, tenzij de fabrikant van de apparatuur en de projectingenieur de opstelling hebben goedgekeurd.
Verwijderbare pompisolatiehoezen worden gebruikt waar het pomphuis boven of onder de omgevingstemperatuur werkt en beschikbaar moet blijven voor inspectie. Veelvoorkomende toepassingen zijn:
Dit product is bedoeld voor de isolatie van industriële apparatuur. Het is geen hoes voor een huishoudelijke bronpomp, behuizing voor een zwembadpomp, geluidsdeken voor een warmtepomp of zelfverwarmende zak voor vorstbescherming. Toepassingen die actieve verwarming vereisen, moeten gebruikmaken van een afzonderlijk ontworpen warmtespoor- of verwarmingssysteem.
Het uiteindelijke laagsysteem wordt geselecteerd op basis van de bedrijfstemperatuur, pompmedia, installatieomgeving, beschikbare ruimte en verwijderingsfrequentie. Een typische verwijderbare pompisolatiehoes bevat een buitenste beschermlaag, een thermische isolatiekern, een binnenvoering en herbruikbare bevestigingsmaterialen.
| Laag of onderdeel | Typisch Opties | Ontwerpdoel |
|---|---|---|
| Buitenste beschermhoes | Siliconen gecoat glasvezel, PTFE gecoat glasvezel, gealuminiseerd glasvezel of andere gecoate hittebestendige stoffen | Beschermt de isolatie tegen hantering, vocht, olie, weersinvloeden en vervuiling op locatie |
| Isolatiekern | Glasvezelnaaldmat, silicanaaldmat, keramische vezelisolatie of isolatie op basis van aerogel | Biedt de vereiste thermische weerstand binnen de toegestane dikte |
| Binnenvoering | Glasvezelstof, silicastof, roestvrijstalen folie of roestvrijstalen gaas | Bevat de isolatie en is gericht naar het hete oppervlak van de apparatuur |
| Sluitingen | D-ringen en riemen, roestvrijstalen haken, rijgdraad, veren, gespen of andere verwijderbare bevestigingsmiddelen | Zet de gevormde secties vast en maakt herhaaldelijke verwijdering mogelijk |
| Versteviging | Quiltpennen, roestvrijstalen gaas, versterkte naden, randbescherming en lokale slijtageplekken | Behoudt de positie van de lagen rond gebogen en onregelmatige oppervlakken |
De temperatuurbestendigheid moet als een complete assemblage worden beoordeeld. De stof, isolatiekern, voering, naaigaren, bevestigingsmiddelen en spelingen beïnvloeden allemaal of een constructie geschikt is voor een specifieke pomp.
Een pompafdekking vereist meestal meer patroondetails dan een eenvoudige leiding- of flensmantel. Het huis kan aan elke kant verschillende diameters hebben en de opening aan de motorzijde moet rond de as of het afdichtingsgebied passen zonder bewegende delen te raken. Aftappluggen, ontluchtingen, drukaansluitingen en naamplaatjes moeten mogelijk ook zichtbaar blijven.
BSTFLEX kan de afdekking verdelen in individuele secties voor het huis, de zuigaansluiting en de persaansluiting. Overlappende flappen kunnen openingen tussen secties verkleinen, terwijl een onderdeel onafhankelijk kan worden verwijderd. Permanente labels kunnen het apparatuurnummer, de afdekkingssectie en de installatierichting identificeren.
Een maattekening heeft de voorkeur voor een nieuwe pompisolatiemantel. Wanneer een tekening niet beschikbaar is, kunnen foto's en veldmetingen worden gebruikt voor de voorlopige patroonontwikkeling. Gelieve het volgende te verstrekken:
Foto's moeten de pomp van voren, achteren, beide zijkanten en van bovenaf tonen. Markeer de beoogde isolatiegrens direct op een foto wanneer er onzekerheid bestaat over welke componenten buiten de afdekking moeten blijven.
De sluitingsopstelling hangt af van temperatuur, trillingen, beschikbare ruimte en hoe vaak de afdekking zal worden geopend. D-ringen en riemen bieden instelbare spanning voor veel algemene industriële pompen. Roestvrijstalen haken, veren en rijgdraad kunnen worden gekozen waar een volledig metalen bevestigingssysteem de voorkeur heeft.
Sluitingen moeten worden geplaatst waar onderhoudspersoneel ze veilig kan bereiken. Ze mogen niet tegen een muur, onder de pomp of naast roterende apparatuur worden geplaatst. Versterkte treklipjes kunnen worden toegevoegd om het hanteren te vereenvoudigen wanneer werknemers beschermende handschoenen dragen.
De pomp moet worden uitgeschakeld en veilig worden gesteld volgens de fabrieksprocedure voordat de afdekking wordt verwijderd of geïnstalleerd. Controleer na installatie of de mantel de as, koppeling, koelluchtstroom, afvoerpad of toegang die nodig is voor routinematige controles niet belemmert.
Inspecteer tijdens gepland onderhoud de afdekking op vervuilde isolatie, beschadigde naden, losse hardware en hittegerelateerde achteruitgang. Een natte of chemisch verontreinigde isolatiekern moet worden onderzocht in plaats van simpelweg opnieuw te worden afgedekt. De pomp en leidingen moeten vóór herinstallatie ook op lekkage worden gecontroleerd.
Het isoleren van een blootgesteld pomphuis kan helpen ongewenste warmteoverdracht tussen het proces en de omliggende werkruimte te verminderen. Voor verwarmde media kan de afdekking het warmtebehoud door het pomplichaam ondersteunen. Het kan ook directe blootstelling aan hete oppervlakken in bezette industriële gebieden verminderen.
Het werkelijke thermische resultaat hangt af van oppervlaktetemperatuur, omgevingscondities, isolatietype, dikte, dekking en installatiekwaliteit. Waar een specifieke externe oppervlaktetemperatuur of warmteverlieswaarde vereist is, verstrek de ontwerpcondities zodat de constructie kan worden getoetst aan het projectdoel.
BSTFLEX ondersteunt prototypes, kleine projecthoeveelheden en herhaalde OEM-leveringen. Afdekkingen kunnen worden geproduceerd op basis van technische tekeningen, veldmetingen, kartonnen of stoffen sjablonen, foto's of een goedgekeurd fysiek monster. Onderdeelnummers, sectielabels, klantidentificatie en verpakkingsvereisten kunnen worden opgenomen voor herhalingsprogramma's.
Leg bij vervangingswerkzaamheden uit waarom de vorige afdekking wordt vervangen. Een directe kopie lost mogelijk geen problemen op die worden veroorzaakt door onjuiste spelingen, ontoegankelijke sluitingen, vervuiling, overmatig gewicht of een ongeschikte isolatiegrens. Foto's van de geïnstalleerde en verwijderde afdekking helpen bij het identificeren van noodzakelijke ontwerpwijzigingen.
Normaal gesproken is de hoes ontworpen rond het pomphuis en goedgekeurde hete onderdelen, in plaats van rond de elektromotor. Motorventilatie, lagers, koppelingen, afdichtingen en bewegende onderdelen moeten vrij blijven, tenzij de fabrikant van de apparatuur een andere opstelling heeft goedgekeurd.
Alleen als de externe geometrie, aansluitposities en vereiste toegangspunten voldoende op elkaar lijken. Voor een betrouwbare pasvorm moet elk pompmodel of elke dimensionale groep afzonderlijk worden beoordeeld.
Ja. De flenzen kunnen worden opgenomen in de hoofdhoes of worden geïsoleerd met afzonderlijke verwijderbare flenshoezen. Aparte secties bieden meestal gemakkelijkere toegang wanneer slechts één aansluiting onderhoud vereist.
Buitenconstructies zijn beschikbaar met geschikte buitenstoffen, beschermde naden en aandacht voor afwatering. Weersbestendigheid hangt af van het volledige ontwerp, niet alleen van de coating van de stof, dus de oriëntatie en punten waar water kan binnendringen moeten worden beoordeeld.
Isolatie vertraagt de warmteoverdracht, maar genereert geen warmte. Waar bevriezingsomstandigheden mogelijk zijn, kan het systeem naast de verwijderbare isolatiehoes correct ontworpen warmtesporen of een andere actieve warmtebron vereisen.
Ja. Stuur een onbeschadigd monster of een monster waarbij de beschadigde gebieden duidelijk zijn aangegeven. Dimensionale bevestiging wordt nog steeds aanbevolen omdat oudere hoezen tijdens gebruik kunnen zijn uitgerekt, gekrompen of gewijzigd.
Stuur de pomptekening, het apparatuurmodel, de bedrijfstemperatuur, het aantal en foto's naar BSTFLEX. Wij zullen de isolatiegrens, de indeling van de secties, de materialen, de bevestigingsmethode en de toegang voor onderhoud beoordelen voordat we de productiespecificatie bevestigen.
