Verwijderbare flensisolatiehoes

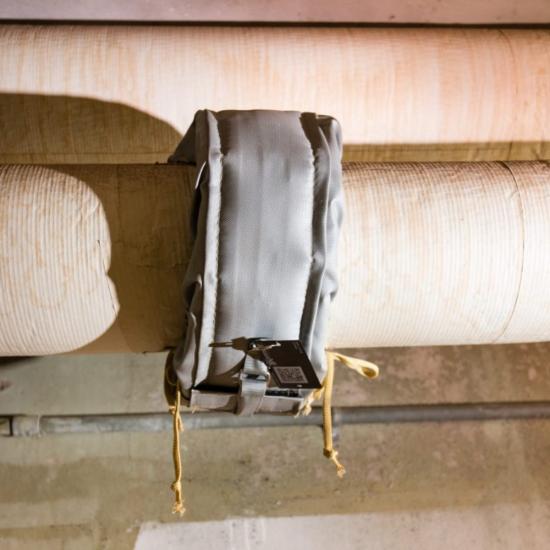

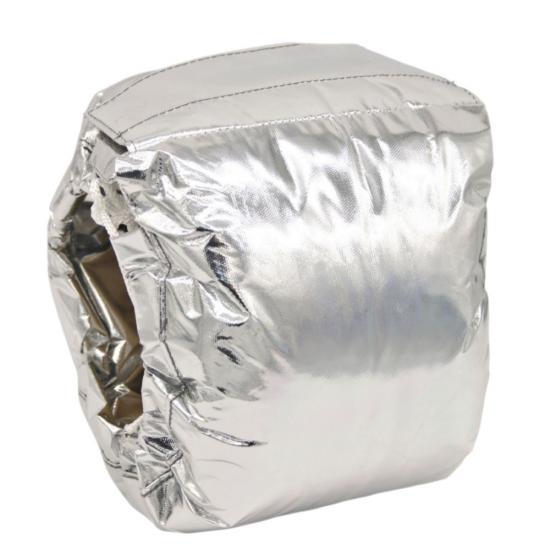

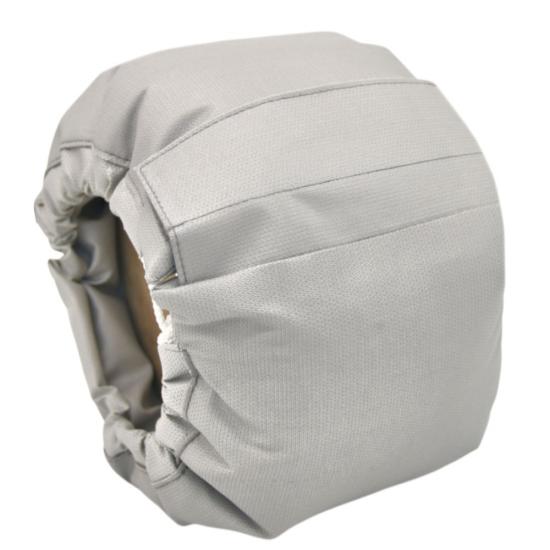

Een verwijderbare flensisolatiehoes is een op maat gemaakte thermische mantel ontworpen voor boutflensverbindingen in industriële leidingsystemen. Het sluit de isolatiekloof rond het flenslichaam, de bouten en de aangrenzende leidingisolatie, terwijl de toegang tot de verbinding behouden blijft voor inspectie, aandraaien, onderhoud of vervanging.

BSTFLEX vervaardigt elke flenshoes op basis van de werkelijke afmetingen van de apparatuur in plaats van een standaard voorraadmodel. Klanten kunnen een tekening, meetblad, foto's of een fysiek monster sturen. De geometrie van de hoes, de isolatiedikte, het weefselsysteem en de bevestigingswijze worden vervolgens geselecteerd op basis van de bedrijfstemperatuur, de werkomgeving en de onderhoudsvereisten.

Waarom flenzen verwijderbare isolatie nodig hebben

Flensverbindingen blijven vaak onbedekt omdat stijve isolatie moeilijk te verwijderen en opnieuw te installeren is rond bouten en onregelmatige profielen. Een onbedekte hete flens kan een geconcentreerde bron van warmteverlies worden en een heet oppervlak creëren in de buurt van operators, kabels of nabijgelegen apparatuur.

Een goed passende verwijderbare isolatiehoes biedt thermische dekking zonder de verbinding permanent af te dichten. Wanneer onderhoud nodig is, kunnen de bevestigingen worden losgemaakt en de volledige hoes worden verwijderd. Nadat het werk is voltooid, kan dezelfde hoes normaal gesproken weer worden geïnstalleerd, waardoor herhaaldelijk snijden en vervangen van conventionele isolatie wordt vermeden.

• Helpt warmteverlies van blootgestelde flensconstructies te verminderen
• Helpt de temperatuur van toegankelijke oppervlakken te verlagen
• Maakt snelle toegang tot flensbouten en pakkinggebieden mogelijk
• Ondersteunt herhaaldelijke verwijdering en herinstallatie
• Past op onregelmatige vormen, beperkte ruimtes en nabijgelegen componenten
• Kan worden gemaakt voor hete binnen-, buiten- of procesomgevingen

Maatwerk voor elke flensconstructie

De buitendiameter alleen is niet voldoende om een betrouwbare flenshoes te vervaardigen. Boutlengte, dikte van de leidingisolatie, flensbreedte, aangrenzende fittingen en installatiespeling kunnen allemaal van invloed zijn op het uiteindelijke patroon. BSTFLEX beoordeelt de volledige constructie voordat de fabricage wordt bevestigd.

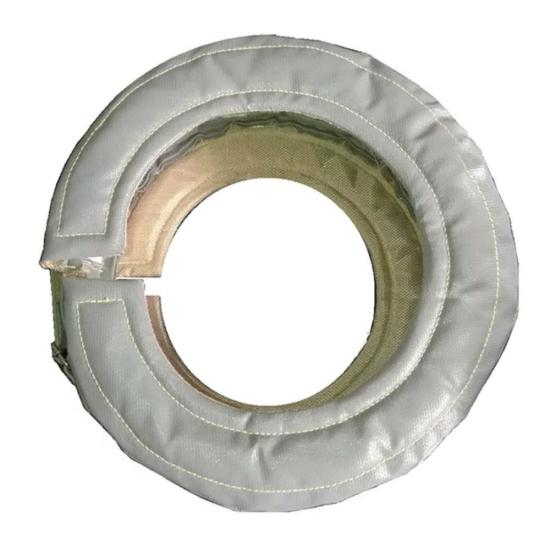

De hoes kan worden vervaardigd als een wikkelmantel uit één stuk of als een gedeelde constructie wanneer de toegang beperkt is. Opening, overlappingen, versterkte randen en lokale uitsparingen kunnen worden opgenomen voor steunen, afvoeren, instrumenten of nabijgelegen leidingen. Identificatielabels kunnen ook worden toegevoegd wanneer een fabriek veel vergelijkbare hoezen gebruikt.

Typische materiaalopties

Temperatuurclassificaties van materialen kunnen niet worden toegepast op de afgewerkte hoes zonder de volledige constructie te beoordelen. De buitenstof, isolatiekern, voering, draad, bevestigingen en installatiemethode moeten samenwerken onder de werkelijke bedrijfsomstandigheden.

Flenstypes en toepassingen

BSTFLEX kan isolatiehoezen vervaardigen voor flenzen met verhoogd vlak, flenzen met vlakke zijde, leidingkoppelingen en andere boutverbindingen. Ontwerpen kunnen worden aangepast aan horizontale leidingtrajecten, verticale leidingen, nauw gekoppelde klepsamenstellen en flenzen die zich in de buurt van muren, steunen of andere apparatuur bevinden.

• Stoomdistributie- en condensaatsystemen
• Warm water en thermische vloeistofleidingen
• Olie- en procesleidingen
• Apparatuur voor energieopwekking
• Chemische en petrochemische verwerking
• Raffinaderijen en industriële installaties
• Verwerkingsapparatuur voor voedingsmiddelen en dranken
• Machinekamers en uitlaatsystemen voor de scheepvaart
• Ketels, warmtewisselaars en nutsvoorzieningen
• OEM-machines en op skids gemonteerde apparatuur

Informatie vereist voor een offerte

Nauwkeurige projectinformatie helpt interferentie met bouten, steunen en nabijgelegen apparatuur te voorkomen. Verstrek voor een nieuwe flensisolatiehoes zoveel mogelijk van de volgende details:

1. Buitendiameter van de flens
2. Buitendiameter van de pijp
3. Totale axiale breedte over de flens en boutuitsteeksels
4. Diameter en dikte van de bestaande pijpisolatie
5. Bedrijfstemperatuur en maximale kortstondige blootstelling
6. Installatie binnen of buiten
7. Aanwezigheid van olie, water, chemicaliën, trillingen of slijtage
8. Afstand tot muren, steunen, kleppen en aangrenzende apparatuur
9. Vereiste isolatiedikte of doeltemperatuur van het oppervlak
10. Aantal, foto's, tekeningen of een fysiek monster

Voor complexe samenstellingen is een foto met gemarkeerde afmetingen of een eenvoudige maattekening meestal nuttiger dan alleen een flensmaat. BSTFLEX kan ook werken vanaf een goedgekeurd monster wanneer herhaalbestellingen een consistente pasvorm vereisen.

Sluitings- en installatieopties

De bevestigingsmethode moet overeenkomen met zowel de werktemperatuur als de manier waarop onderhoudsteams met de hoes omgaan. D-ringen met riemen zorgen voor instelbare spanning en zijn geschikt voor veel algemene industriële toepassingen. Roestvrijstalen haken, rijgdraad en veren zijn beschikbaar waar hogere temperaturen, trillingen of frequente toegang een volledig metalen sluiting vereisen.

Het patroon kan overlappende flappen rond de pijpopeningen bevatten om blootgestelde openingen te verminderen. Versterkte treklipjes en duidelijk geplaatste sluitingen kunnen het verwijderen vereenvoudigen terwijl men industriële handschoenen draagt. Waar oriëntatie belangrijk is, kunnen permanente labels het uitrustingsnummer, de stroomrichting of de installatiepositie identificeren.

Flensisolatiehoes of flensbeschermer?

Een flensisolatiehoes en een flensbeschermer dienen verschillende doelen. De isolatiehoes is een thermisch product met meerdere lagen dat bedoeld is om warmteoverdracht te verminderen en verwijderbare toegang te bieden. Een flensbeschermer of spatscherm is primair ontworpen om lekkage van een onder druk staande flensverbinding te helpen opvangen of aan te duiden.

Het ene product moet niet automatisch als vervanging voor het andere worden beschouwd. Als een project zowel thermische isolatie als lekbescherming vereist, moet het ontwerp worden beoordeeld op basis van het procesmedium, de druk, de afvoer, de inspectievereisten en de veiligheidsprocedures.

Productie van OEM- en vervangingshoezen

BSTFLEX ondersteunt enkele prototypes, vervangingshoezen en herhaalde OEM-productie. Hoezen kunnen worden vervaardigd op basis van klanttekeningen, locatiemetingen, foto's, sjablonen of goedgekeurde monsters. Voor herhalingsprogramma's kunnen onderdeelnummers, identificatielabels en verpakkingsvereisten worden opgenomen in de productiespecificatie.

Vervangingsprojecten moeten informatie bevatten over de constructie van de vorige hoes en de reden voor vervanging. Hitteschade, blootstelling aan chemicaliën, gescheurde bevestigingen, slechte pasvorm of beperkte onderhoudstoegang kunnen een ander materiaal of patroon vereisen in plaats van een directe kopie.

Gerelateerde verwijderbare isolatieproducten

• Verwijderbare isolatiedekens en -jassen
• Verwijderbare klepisolatiejassen
• Met siliconen gecoat glasvezelweefsel voor isolatiehoezen
• Productie van op maat gemaakte verwijderbare isolatiedekens

Veelgestelde vragen

Worden de flensisolatiehoezen in standaardmaten gemaakt?

Ze worden normaal gesproken op bestelling gemaakt omdat flensdiameter, boutuitsteeksel, pijpisolatie en installatieruimte tussen systemen verschillen. Standaard flensgegevens kunnen als uitgangspunt worden gebruikt, maar de geïnstalleerde samenstelling moet vóór productie worden gecontroleerd.

Kan de hoes worden verwijderd en hergebruikt?

Ja. Het product is ontworpen om te worden geopend en opnieuw te worden geïnstalleerd tijdens inspectie of onderhoud. De werkelijke levensduur hangt af van temperatuur, hantering, vervuiling, mechanische schade en of de gekozen materialen overeenkomen met de werkomgeving.

Kan één hoes zowel een klep als de aangrenzende flenzen isoleren?

Ja, maar een gecombineerde klep- en flensmantel is niet altijd de beste opstelling. Aparte hoezen kunnen snellere toegang bieden tot één onderdeel, terwijl een gecombineerde hoes naden en open kieren kan verminderen. BSTFLEX kan beide opties beoordelen aan de hand van de apparatuurtekening.

Kunnen flenshoezen worden vervaardigd voor gebruik buitenshuis?

Ja. Ontwerpen voor buiten kunnen gebruikmaken van weerbestendige buitenstoffen, beschermde naden, afwateringsdetails en geschikte sluitingen. De afgewerkte hoes moet nog steeds zo worden geïnstalleerd dat er geen water in het isolatiesysteem kan verzamelen.

Wat is het verschil tussen een isolatiehoes, mantel en deken?

Bij industriële inkoop worden deze termen vaak gebruikt voor hetzelfde algemene type flexibele, verwijderbare isolatie. Flensisolatiehoes is de duidelijkste productnaam omdat deze zowel het geïsoleerde onderdeel als de functie van het product identificeert.

Kan BSTFLEX produceren op basis van een monster?

Ja. Een bruikbaar monster kan helpen bij het bevestigen van de vorm, sluitingen en installatievolgorde. Eventuele bekende pasvormproblemen of beschadigde gebieden moeten worden geïdentificeerd zodat deze niet worden herhaald in de nieuwe hoes.

Vraag een op maat gemaakte flensisolatiehoes aan

Stuur de flensafmetingen, bedrijfstemperatuur, hoeveelheid, foto's en beschikbare tekeningen naar BSTFLEX. Wij zullen de laagopbouw, bevestigingsmethode, installatieruimte en productiebenadering voor uw toepassing beoordelen.
