Omwikkelbare nylon slanghulzen voor retrofit hydraulische slangbescherming

Een hydraulische slang is al aangesloten, door de machine geleid en in positie gehouden. De volgende onderhoudscontrole identificeert een sectie die extra schuurbescherming nodig heeft. Het schuiven van een buisvormige huls over die assemblage kan toegang vereisen die de installatie niet biedt.

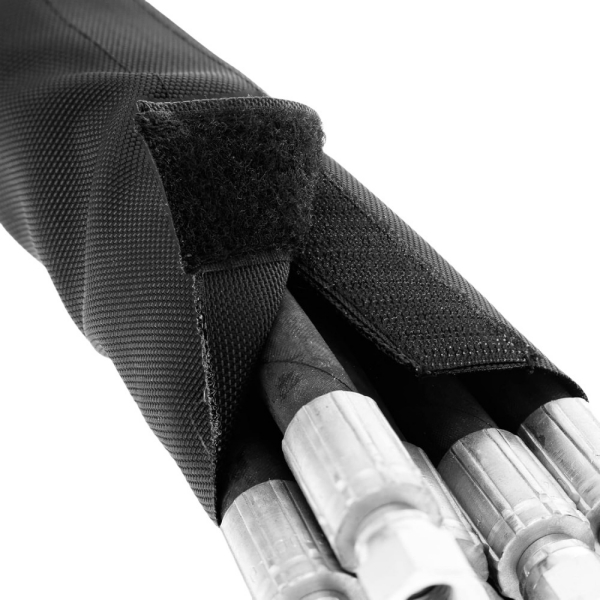

Een wikkelbare nylon slanghuls is een verwijderbare textielhoes die over de gehele lengte opent en zich sluit rond een toegankelijke slang of slangbundel.De klittenbandsluiting maakt het mogelijk om externe bescherming toe te voegen zonder de huls over de eindkoppelingen te hoeven schuiven. Bij retrofitwerkzaamheden is de selectievraag niet simpelweg welk nylonweefsel moet worden gebruikt. Het gaat erom of de voltooide wikkel de slijtagezone kan bedekken, correct kan sluiten en toegankelijk kan blijven voor inspectie.

De BSTFLEX Ballistic Nylon Hose Wrap Sleeve combineert nylonweefsel met een klittenbandsluiting voor op schuren gerichte slangbescherming. Deze gids legt uit wat u moet specificeren bij het toevoegen van dat type bescherming aan een bestaande hydraulische installatie.

Wanneer een wikkelbare huls zinvol is

Overweeg een wikkelbare constructie wanneer de slanguiteinden zijn aangesloten, de toegang achter de koppelingen beperkt is, of de beschermde sectie tijdens gepland onderhoud moet worden geopend. Het kan ook nuttig zijn wanneer slechts een lokaal gedeelte een hoes nodig heeft in plaats van de volledige lengte van de assemblage.

Een buisvormige nylon slanghuls blijft een optie waar geschikte toegang tot de uiteinden is, inclusief tijdens de montage. Het praktische onderscheid is het installatiepad: een buisvormige huls moet over alles heen wat op zijn pad ligt, terwijl een wikkelbare huls om de buitenkant van de geselecteerde sectie wordt aangebracht.

Geen van beide constructies corrigeert een slechte slanggeleiding. Identificeer voordat u een hoes toevoegt of het contact afkomstig is van een aangrenzende slang, een beugel, een ruwe rand of een niet-ondersteunde overspanning. Corrigeer eerst de schadelijke geleidings- en ondersteuningsomstandigheden. Gebruik de huls als een extra schuurlaag, niet als vervanging voor een correcte slanginstallatie.

Retrofit betekent niet installatie op een werkend systeem. Volg vóór het meten, passen of openen van een huls de uitschakel-, isolatie- en drukverlagingsprocedure van de fabrikant van de apparatuur, inclusief het beheersen van opgeslagen energie.

Bestel op basis van de voltooide pasvorm, niet op een ambigue breedte

Noteer voor een enkele slang de werkelijke buitendiameter. Een nominale slangboring of dash-maat beschrijft niet het buitenoppervlak dat de wikkel moet bedekken. Meet voor een bundel het totale buitenprofiel in de goedgekeurde geleidingsopstelling in plaats van de nominale maten van de individuele slangen op te tellen.

Een ronde slang met een buitendiameter van 40 mm heeft bijvoorbeeld een omtrek van ongeveer 126 mm. Dat is een geometrisch voorbeeld, geen aanbevolen hulsbreedte of een BSTFLEX-voorraadmaat. De voltooide wikkel moet ook rekening houden met het sluitingsontwerp, de randconstructie en de vereiste pasmarge.

De volgende afmetingen moeten afzonderlijk worden geïdentificeerd op een tekening of offerte:

Gebruik de open breedte van een wikkel niet alsof het de platliggende breedte van een gesloten buisvormige huls is. Het zijn verschillende constructies. Vraag de leverancier om het voltooide pasbereik voor het voorgestelde ontwerp te bevestigen, vooral bij het vervangen van een huls van een andere bron.

De sluiting is onderdeel van de beschermende assemblage

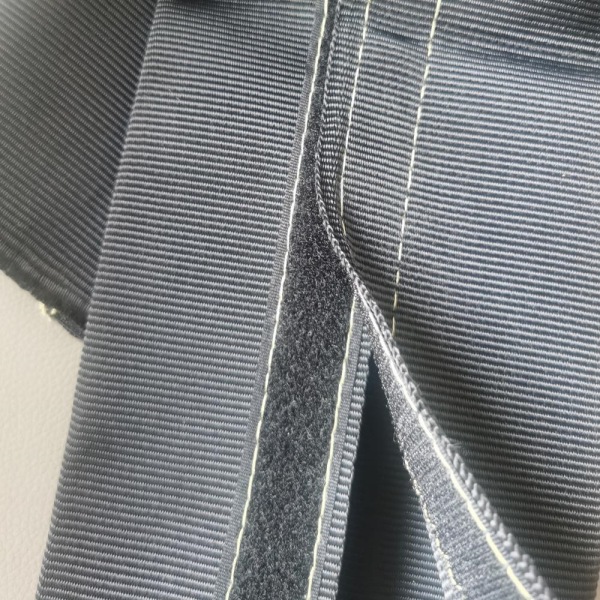

Een klittenbandslanghuls heeft meer dan genoeg stof nodig om rond de slang te reiken. Beide zijden van de sluiting moeten goed aangrijpen over de beoogde lengte. Als ze elkaar nauwelijks raken op een stationaire assemblage, moet de pasvorm worden beoordeeld vóór goedkeuring.

Controleer tijdens de evaluatie van het monster de sluiting bij bochten, nabij aftakkingen en rond veranderingen in de bundelvorm. Let op lokale openingen, vouwen, blootliggende klittenbandstrips of secties die onder spanning naar elkaar toe moeten worden getrokken. Vermijd het gebruik van overmatige strakheid om verschillende slangen in een netter uitziende bundel te houden.

Waar de installatie dit toelaat, positioneert u de sluiting uit de buurt van het voornaamste wrijvingsoppervlak terwijl deze toegankelijk blijft voor onderhoud. Bevestig deze oriëntatie door de beoogde beweging met behulp van de veilige inspectieprocedure van de fabrikant van de apparatuur. Een positie die in rust geschikt lijkt, blijft mogelijk niet vrij gedurende het gehele werkbereik.

Houd de bevestigingsoppervlakken vrij van vuil en inspecteer ze wanneer de wikkel wordt geopend. Ga er niet vanuit dat elke zichtbaar gesloten sectie voldoende aangrijping heeft. Als de sluiting niet langer houdt zoals bedoeld, onderzoek dan vervuiling, slijtage en maatvoering in plaats van extra externe banden als een automatische reparatie te behandelen.

Bescherm een slangbundel zonder de geleiding te veranderen

Verschillende slangen kunnen een route delen zonder op precies dezelfde manier te bewegen. Laat de verantwoordelijke ingenieur vóór het specificeren van één gemeenschappelijke huls bevestigen dat de voorgestelde groepering geschikt is voor hun bewegings-, temperatuur- en servicevereisten.

Een gemeenschappelijke buitenwikkel plaatst geen beschermende laag tussen elke slang erin. Als contact tussen slangen binnen de bundel de bron van slijtage is, pak dan interne scheiding of individuele bescherming aan als onderdeel van de geleidingscontrole.

Stuur voor een onregelmatige bundel een dwarsdoorsnedeschets en een installatiefoto. Markeer aftakpunten en de locaties van bestaande klemmen. Waar de bundel aanzienlijk scheidt of van grootte verandert, evalueer dan afzonderlijke hulsecties in plaats van één doorlopende wikkel te dwingen om op elk deel van de route te passen.

Een verwijderbare hydraulische slanghuls moet de toegang tot de assemblage die hij beschermt behouden. Bepaal waar deze geopend kan worden, welke markeringen toegankelijk moeten blijven en of een onderhoudsmonteur de sluiting na inspectie correct kan terugplaatsen.

Waarop te letten bij het eerste geïnstalleerde monster

Evalueer de wikkel op een representatieve assemblage, niet alleen op een rechte slang op een werkbank. De proef moet de beoogde klemposities, beperkte ruimtes, bochten en servicetoegang omvatten.

Vóór montage: inspecteer de slang en corrigeer onacceptabele slijtage, lekkage of routeringsdefecten volgens de procedures van de fabrikant van de apparatuur. Een nieuwe hoes mag niet worden gebruikt om een beschadigde slang te verbergen.

Met de wikkel geïnstalleerd: controleer de dekking, de sluiting, de speling en de toegang. Bevestig dat de huls geen strakkere bocht afdwingt, niet aan een koppeling trekt, een klem hindert of een ander bewegend onderdeel blokkeert. Gebruik alleen de overeengekomen eindbevestiging; de wikkel is geen structurele slangsteun of hijsband.

Na de goedgekeurde proef: inspecteer op migratie, het openen van de sluiting en geconcentreerde slijtage. Noteer waar contact optreedt en of het beschermde gebied bedekt blijft. Kies inspectie-intervallen op basis van de risico- en onderhoudsvereisten van de toepassing in plaats van uit te gaan van een universele vervangingsperiode voor de huls.

Definieer de nylon constructie en de beperkingen ervan

De naam ballistische nylon slangwikkel definieert op zichzelf niet de garendikte, het stofgewicht, de coating, het garen, de prestaties van de sluiting of de bedrijfstemperatuur. Spreek bij herhaalbestellingen de constructie en de afgewerkte afmetingen af in plaats van alleen op de productnaam te vertrouwen.

Vraag bij het vergelijken van monsters relevante informatie over slijtvastheid op en onderzoek de flexibiliteit, randafwerking en sluitingsbevestiging. Vergelijk testresultaten alleen wanneer de methode, belasting, contactoppervlak en eindpunt vergelijkbaar zijn. Een resultaat van de ene stof of complete huls mag niet worden toegewezen aan een andere constructie.

Vermeld de verwachte temperatuur en elk contact met hydraulische vloeistof, reinigingsmiddelen of weersinvloeden buiten. De geschiktheid moet worden gecontroleerd voor de afgewerkte assemblage, inclusief eventuele coating, stiksels en bevestigingsmiddelen. Een nylon slijtvaste wikkel mag niet als brandwerende huls worden behandeld alleen omdat deze op een hydraulische slang wordt gebruikt.

Evenzo is slijtagebescherming anders dan bescherming tegen hydraulische barsten of gaatjeslekkage. Die taken vereisen toepassingsspecifiek bewijs voor het beschermingssysteem. De term ballistisch nylon is geen bewijs van ballistische bescherming voor personeel, en een wikkel is geen drukbestendige reparatie voor een lekkende leiding.

Maak van het goedgekeurde monster een herhaalbare OEM-specificatie

Een succesvol retrofit-monster is een startpunt voor herhaalde levering. Noteer de afgewerkte breedte, effectieve gesloten maat, sluitingsregeling, beschermde lengte, randafwerking en eventuele overeengekomen identificatie. Bewaar die details bij de goedgekeurde tekening of het referentiemonster.

Voor wagenparkonderhoud of apparatuurproductie, onderscheid de vereiste configuraties per onderdeelnummer of een andere overeengekomen identificatie. Specificeer of materiaal wordt geleverd voor lokaal snijden of als afgewerkte lengtes, en bevestig de snij- en randafwerkingsmethode. Kleur, markering, verpakking, minimale bestelhoeveelheid en levertijd moeten worden overeengekomen voor de geselecteerde constructie.

BSTFLEX ondersteunt applicatiebeoordeling en monsterontwikkeling via zijn OEM- en maatwerkproductiediensten. Geef voor een aanvraag voor een op maat gemaakte nylon slangwikkel zowel de vereiste hoesafmetingen als de installatieomstandigheden op, zodat het voorstel kan worden geëvalueerd tegen de werkelijke assemblage.

Vragen die kopers stellen over retrofit nylon slangwikkels

Kan de huls worden geïnstalleerd zonder de slang los te koppelen?

Een wikkelontwerp kan rond een toegankelijk slanggedeelte worden geplaatst zonder over de koppelingen te hoeven schuiven. Er moet nog steeds voldoende ruimte zijn om de stof te positioneren en de sluiting te bevestigen. De vereisten voor isolatie en drukverlaging blijven ongewijzigd.

Biedt een grotere wikkel altijd een betere pasvorm?

Nee. Kies binnen het door de leverancier aanbevolen bereik voor de gesloten maat. Een te grote wikkel kan overtollig materiaal achterlaten, terwijl een te kleine wikkel de gespecificeerde sluiting kan verhinderen. Bevestig de pasvorm op de werkelijke slang of bundel.

Kan de wikkel na inspectie worden geopend en hergebruikt?

De klittenbandconstructie maakt heropening mogelijk. Neem deze pas weer in gebruik als de stof, randen, stiksels en sluiting nog geschikt zijn en de goedgekeurde pasvorm kan worden hersteld. Herbruikbaarheid is geen garantie voor een onbeperkte levensduur.

Vraag een offerte aan voor een wikkelbare nylon slanghuls

Stuur voor een aanvraag over de BSTFLEX Ballistic Nylon Hose Wrap Sleeve, de buitendiameter of het bundelprofiel van de slang, de dekkingslengte, een foto van de routering, de locatie van de slijtage, de bedrijfstemperatuur en de verwachte blootstelling aan vloeistoffen. Vermeld de monsterhoeveelheid, productiehoeveelheid, markering, verpakking en leveringsvereisten.

Neem contact op met BSTFLEX met uw tekening of installatievereisten. Gebruik voor toepassingen met verschillende beschermingsbehoeften op één machine de pagina voor selectie van hydraulische slangbescherming om de relevante productconstructies te vergelijken.
