Dubbele-bol-kikkervisafdichtingstape: ontwerp, pasvorm en materiaalkeuze

Een dubbele-bol-kikkervisafdichtingstape heeft twee samendrukbare afdichtingsbollen die verbonden zijn door een platte textielbaan. De twee bollen bieden afzonderlijke contactposities binnen één profiel, terwijl het verbindingsgedeelte hun onderlinge afstand bepaalt en een montagevlak kan bieden waar het ontwerp van de apparatuur dit toelaat.

Deze constructie is het overwegen waard wanneer een industriële deur of paneel twee gedefinieerde afdichtingssporen vereist. Het is niet simpelweg een dikkere versie van een standaard kikkervisafdichting, en het toevoegen van een tweede bol verbetert niet automatisch elke verbinding. Beide bollen hebben geschikte contactoppervlakken, de juiste installatiehoogte en voldoende sluitkracht nodig.

Voor OEM- en vervangingsprojecten begint u met de dwarsdoorsnede van de verbinding. Zodra de contactposities zijn vastgesteld, kunnen de afdekstof, de interne kernen en de bevestigingsdetails worden geselecteerd op basis van de feitelijke installatie.

Dubbele bol, enkele bol en dubbele staart: Lees de dwarsdoorsnede

De woorden “dubbele bol” beschrijven het aantal afdichtingsbollen, niet het aantal stoflagen of montagestaarten. Dit onderscheid moet zichtbaar zijn op de tekening voordat afmetingen of materialen worden besproken.

Een profiel met dubbele staart biedt geen tweede bol. Evenzo vormen twee lagen stof rond één kern nog steeds een afdichting met een enkele bol. Specificeer de vorm met een schets van de dwarsdoorsnede in plaats van alleen op de productnaam te vertrouwen.

Wanneer is een profiel met twee bollen zinvol?

Het duidelijkste startpunt is een bestaande tekening van de apparatuur waarop al twee bollen zijn gespecificeerd. Een vervanging moet de vereiste contactlocaties en montagegeometrie behouden, tenzij een technische beoordeling een wijziging ondersteunt.

Voor een nieuw ontwerp kan een kikkervisafdichting met dubbele bol worden overwogen wanneer het frame twee ondersteunde afdichtingssporen biedt en de ontwerper wil dat hun relatieve posities worden gedefinieerd door één verbonden profiel. De verbindingsbaan legt een relatie tussen de bollen vast, maar het retentiesysteem moet nog steeds voorkomen dat de assemblage verschuift.

Controleer de beschikbare breedte evenals de gesloten opening. Een tweede bol die buiten het contactoppervlak is geplaatst, kan niet bijdragen aan het beoogde contact. Evenzo kan een bol die op een niet-ondersteunde rand rust, anders vervormen dan een bol die tegen een doorlopend oppervlak rust.

Een tweede bol is geen vervanging voor het corrigeren van een vervormd frame, een ongeschikte grendel of een beschadigd afdichtingsoppervlak. Pak die omstandigheden aan voordat u een grotere of complexere afdichting selecteert.

De tekening heeft meer nodig dan twee boldiameters

Een specificatie voor een dubbele bol moet het niet-samengedrukte profiel en de relatie ervan tot de gesloten verbinding tonen. De volgende afmetingen bieden een praktisch startpunt.

De hart-op-hartafstand is niet hetzelfde als de vrije webbreedte. Markeer beide wanneer de inbouwruimte beperkt is. Meet bij een versleten vervangend monster ook de apparatuur: permanente compressie kan de oorspronkelijke bulbhoogte maskeren.

Controleer de compressie op beide contactposities

Een vlak uitziende deur kan nog steeds verschillende openingen vertonen op de twee bulb-locaties. De ene bulb kan het frame raken voordat de andere dat doet. Als de eerste bulb zwaar wordt samengedrukt voordat de tweede contact maakt, lost het veranderen van alleen het materiaal het probleem mogelijk niet op.

Evalueer de twee locaties afzonderlijk en beoordeel vervolgens de assemblage als geheel. Noteer de vrije bulbhoogtes, geïnstalleerde hoogtes en de beschikbare sluitkracht. Waar de bulbs verschillende afmetingen of kernen hebben, specificeer die verschillen dan expliciet.

De deur moet de kracht leveren die nodig is om alle ingeschakelde afdichtingssecties samen te drukken. Ga er niet vanuit dat een dubbel bulbprofiel net zo gemakkelijk sluit als de vorige enkelvoudige bulbpakking, of dat de vereiste kracht precies twee keer zo hoog zal zijn. Het resultaat hangt af van het complete profiel en de installatiegeometrie.

Voor een nieuw ontwerp is een proefassemblage nuttiger dan het beoordelen van compressie door in een kort los monster te knijpen. Gebruik de beoogde bevestigingsconstructie en controleer het contact rond hoeken en langs rechte secties.

Materiaal- en kernopties voor maatwerkontwikkeling

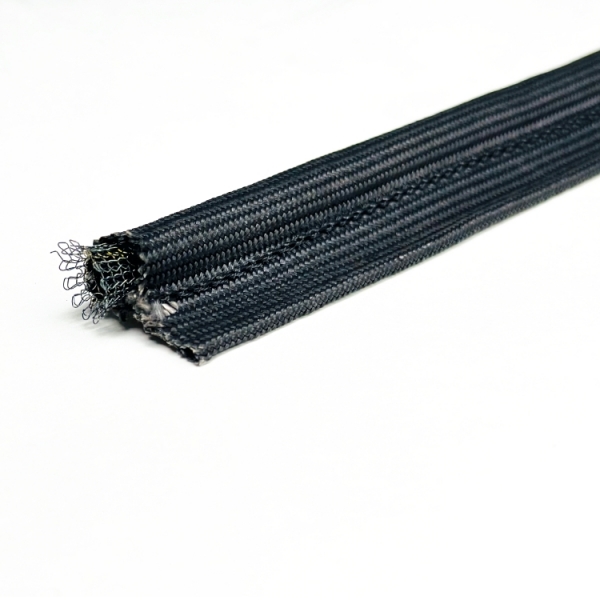

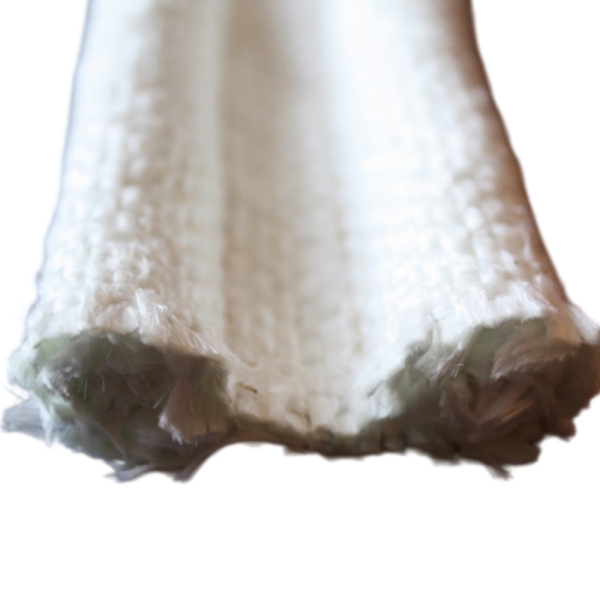

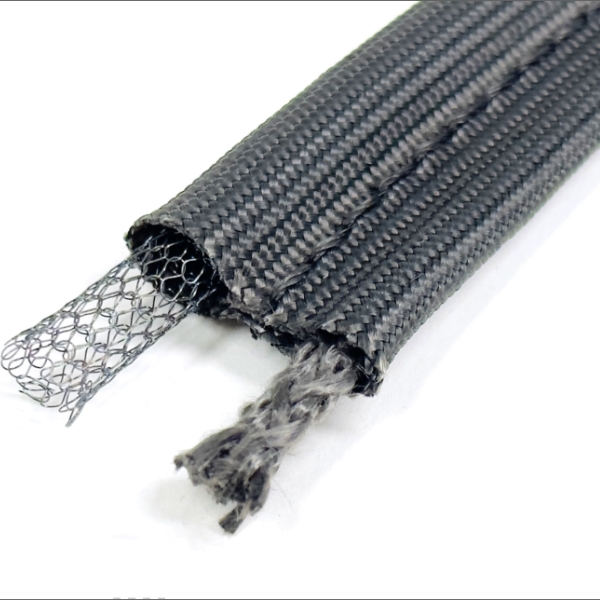

De dubbele bulbvorm schrijft niet één materiaal voor. Een glasvezel dubbele bulb kikkervisjespakking gebruikt een glasvezel textielomhulsel, maar de interne constructie moet nog worden gedefinieerd. Vezelkernen, versterkte gaaskernen en holle metalen kernen bieden verschillende startpunten voor het ontwerp.

De volgende BSTFLEX producten bieden bestaande materiaal- en kernreferenties. Ze worden niet gepresenteerd als standaard dubbele-bulbversies; het afgewerkte profiel met twee bulbs moet afzonderlijk worden gespecificeerd.

Kern-dichtheid, draadconstructie en dekkingsspanning kunnen de compressierespons veranderen. Materiaalnamen alleen bepalen niet welke afgewerkte pakking zachter of duurzamer is. Vergelijk de voorgestelde samenstellingen met dezelfde apparatuurvereisten.

De temperatuur moet ook worden gespecificeerd voor de complete pakking. De afdekking, kern, stiksels en elk coating- of bevestigingsmateriaal vereisen allemaal beoordeling. Twee bollen verdubbelen de temperatuurclassificatie niet, en een hittebestendigere kern neemt de beperkingen van de buitenste afdekking niet weg.

Industriële toepassingen: Stem het profiel af op de verbinding

Industriële ovendeuren

Overweeg bij een batch-, uithardings- of droogoven een dubbelbolprofiel wanneer het deurontwerp twee geschikte contactsporen biedt. Controleer de vergrendelingscapaciteit, de beweging aan de scharnierzijde en de bevestigingsruimte voordat u de bolafmetingen selecteert. Het doel is gecontroleerd contact op beide sporen, niet simpelweg meer pakkingsmateriaal rond de opening.

Toegangsdeuren voor ovens en verwarmde panelen

Identificeer voor toegangopeningen van ovens de temperatuur en blootstelling op de afdichtingslocatie in plaats van de kamertemperatuur toe te wijzen aan elk pakkingonderdeel. Waar de tekening vraagt om twee bollen, moeten de keuze voor de afdekking en de kern samen met de framegeometrie en de openingsfrequentie worden beoordeeld.

Toegangskappen voor kanalen en thermische behuizingen

Stel voor verwijderbare kappen de beschikbare klemkracht vast en controleer of beide afdichtingssporen worden ondersteund. Definieer ook elk drukverschil en de toegestane lekkage. Een textielpakking met twee bollen is niet automatisch gasdicht, een drukvatpakking of een onafhankelijk bewaakt dubbel afdichtingssysteem.

Hoeken en bevestiging hebben hun eigen details nodig

Twee parallelle bolpaden volgen verschillende binnen- en buitenlengtes rond een hoek. Een profiel dat in een recht testgedeelte past, kan gaan bundelen, uitrekken of van afstand veranderen wanneer het rond de complete deur wordt gevormd.

Neem hoekradii en verbindingslocaties op in de tekening. Definieer bij een voorgesteld gefabriceerd frame hoe de bollen en het verbindingsweb door elke hoek doorlopen. Laat de hoekconstructie niet over aan een aanname bij de installatie.

Bevestigingsmateriaal moet het aangewezen montagegebied vastzetten zonder onbedoeld een bol te pletten of de beweging ervan te belemmeren. Controleer op scherpe randen en glijdend contact die het textiel kunnen beschadigen tijdens herhaaldelijk openen.

Inspecteer na proefinstallatie beide contactsporen en het verbindingsweb. Een zichtbaar platgedrukte bol bewijst niet dat de volledige omtrek voldoet aan de vereiste afdichtingsprestaties.

Een op maat gemaakte dubbelbol-kikkervispakking bestellen

BSTFLEX ondersteunt op tekeningen en monsters gebaseerde pakkingontwikkeling via zijn productieservice voor op maat gemaakte kikkervispakkingen. Stuur voor een project met dubbele bollen de dwarsdoorsnede en de bijbehorende verbinding mee, zodat het profiel in zijn geïnstalleerde positie kan worden beoordeeld.

Voor een offerte: vermeld beide bolafmetingen, hartafstand, webbreedte en -dikte, totale lengte, hoekdetails, montagemethode en hoeveelheid. Voeg informatie toe over continue temperatuur, piektemperatuur en duur, procesblootstelling, gesloten openingen en beschikbare sluitkracht.

Voor goedkeuring van monsters: spreek de maattoleranties, pasvormcontroles, compressievereisten en representatieve bedrijfstests af vóór productie. Waar de oorspronkelijke materialen onbekend zijn, identificeer ze dan als onbekend in plaats van een aangenomen specificatie te vervangen.

Vragen over dubbelbol-kikkervis-pakkingtape

Is een dubbelbol-kikkervispakking hetzelfde als een dubbelstaartpakking?

Nee. Een dubbelbolprofiel heeft twee afdichtingsbollen. Een dubbelstaartprofiel heeft één bol met montagestaarten aan beide zijden. Het onderscheid moet worden getoond op de dwarsdoorsnedetekening.

Kan een dubbelbolpakking een enkelbolpakking vervangen?

Alleen na controle van de verbinding. De extra bol heeft een ondersteund pasvlak, voldoende ruimte en een compatibele sluitkracht nodig. Het is niet automatisch een directe vervanging.

Betekent "pakkingtape" dat het product zelfklevend is?

Nee. De naam bepaalt geen zelfklevende achterkant. Specificeer de bevestigingsmethode afzonderlijk. Elke lijm die voor positionering wordt gebruikt, moet worden beoordeeld op blootstelling en beoogde rol.

Garandeert een tweede bol minder lekkage?

Nee. Beide bollen moeten het beoogde contact tot stand brengen, en de afdekking, verbindingen, hoeken en bevestiging moeten geschikt zijn voor de toepassing. Controleer de prestaties aan de hand van de overeengekomen apparatuurtest in plaats van alleen op basis van het aantal bollen.

Bespreek uw dubbelbolprofiel met BSTFLEX

Ontdek het BSTFLEX kikkervispakking- en kikkervisafdichtingsassortiment voor materiaalopties en dien vervolgens de voorgestelde geometrie met twee bollen in voor beoordeling.

Vraag een offerte aan voor een op maat gemaakte dubbelbol-kikkervispakking.Stuur een dwarsdoorsnedetekening, metingen van de apparatuuropening, bedrijfsomstandigheden en de vereiste hoeveelheid om de specificatiebeoordeling te starten.
