Een niet-metalen compensator is een flexibele verbinding die wordt gebruikt in industriële leidingen en gasbehandelingssystemen om thermische uitzetting, trillingen, verplaatsing en multidirectionele beweging op te vangen. In plaats van te vertrouwen op een gevormde metalen balg als het primaire flexibele element, maakt het gebruik van technisch weefsel, gecoat textiel, elastomere of composietlagen die zijn geselecteerd voor de werkomgeving.
Deze compensatoren komen vooral veel voor in grote leidingsystemen voor hete lucht, uitlaatgas, rookgas en andere procesgassen waar lage reactiekrachten, grote bewegingsmogelijkheden en aangepaste geometrie belangrijk zijn.

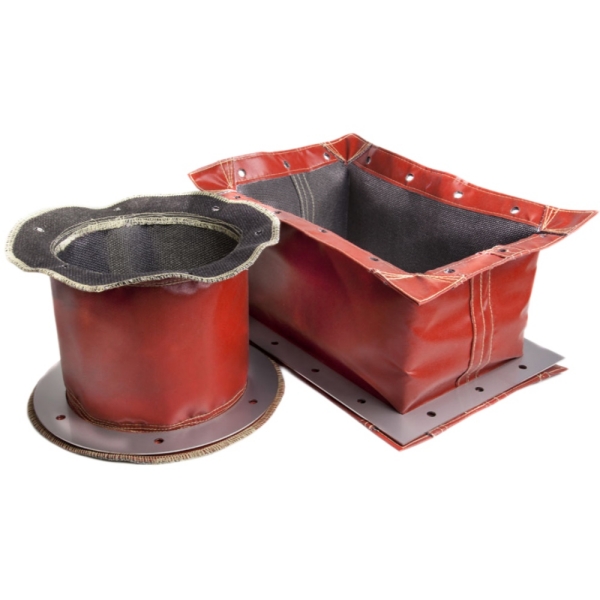

Een van de meest gebruikte vormen is de niet-metalen weefselcompensator, die flexibele technische weefsels combineert met afdichtings-, verstevigings- en isolatielagen afhankelijk van de toepassing.
De term beschrijft het materiaal dat wordt gebruikt voor het flexibele bewegingselement.
Een complete compensatorconstructie kan nog steeds metalen onderdelen bevatten zoals:
Het onderdeel dat de primaire systeembeweging absorbeert, is echter gebaseerd op een flexibel niet-metalen materiaalsysteem in plaats van een metalen balg.
Dit onderscheid stelt ontwerpers in staat om compensatoren te creëren met een heel ander mechanisch gedrag in vergelijking met conventionele metalen compensatoren.
Niet-metalen compensatoren worden vaker geassocieerd met industriële leidingen dan met conventionele hogedrukleidingen.
Typische installaties zijn onder meer:
Ketelleidingen, rookgassystemen, ventilatoraansluitingen en luchtbehandelingsapparatuur.
Leidingwerk gerelateerd aan ovens, procesluchtsystemen en hete gasleidingen.
Ovenuitlaat, heteluchtleidingen en procesventilatie bij hoge temperaturen.
Aansluitingen tussen verwarmde apparatuur en stroomafwaartse leidingen.
Wassers, filtratieapparatuur en rookgasbehandelingssystemen.
Flexibele verbindingen die worden gebruikt om de overdracht van trillingen naar stijf leidingwerk te verminderen.
Industriële leidingsystemen worden tijdens bedrijf blootgesteld aan dimensionale en mechanische veranderingen. Zonder een flexibele verbinding kunnen deze veranderingen ongewenste belastingen overbrengen op apparatuur, steunen en leidingconstructies.
Stalen leidingen zetten uit naarmate de temperatuur stijgt. Een niet-metalen compensator biedt een gecontroleerd gedeelte waar deze beweging kan worden opgevangen.
Tijdens uitschakeling koelt het leidingwerk af en krimpt het. De compensator moet ook de teruggaande beweging opvangen zonder het flexibele element te zwaar te belasten.
Apparatuur en kanaalsecties kunnen zijdelings ten opzichte van elkaar bewegen. Flexibele, op weefsel gebaseerde verbindingen kunnen vaak aanzienlijke dwarsverplaatsingen opvangen binnen een relatief korte inbouwlengte.
Wanneer aansluitende oppervlakken ten opzichte van elkaar roteren, kan de verbinding rond de omtrek vervormen om de resulterende hoek op te vangen.
Ventilatoren, blazers en roterende machines kunnen trillingen veroorzaken. Een flexibele niet-metalen verbinding helpt directe mechanische overdracht naar het aangesloten kanaalsysteem te verminderen.
Niet elke niet-metalen verbinding maakt gebruik van dezelfde constructie. Het ontwerp hangt af van temperatuur, chemische blootstelling, beweging, druk en apparatuurgeometrie.
| Type | Typische constructie | Typisch gebruik |
|---|---|---|
| Weefselcompensator | Technische textiel- en gecoate weefsellagen | Hetelucht-, afvoer- en rookgasleidingen |
| Meerlaagse weefselcompensator | Gasafdichting, versteviging en isolatiepakket | Procesomgevingen met hogere temperaturen of hoge eisen |
| Bandtype compensator | Flexibele band bevestigd aan bestaand staalwerk | Grote kanaalsystemen en vervangingstoepassingen |
| Geflensde weefselcompensator | Flexibel element geïntegreerd met gefabriceerde flenzen | Volledige vervangingsassemblages |

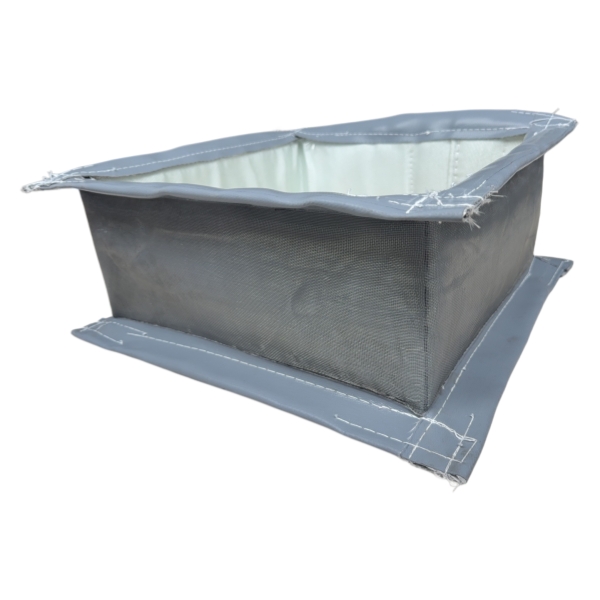

| Rechthoekige compensator | Weefselelement ontworpen rond hoeken en rechte secties | Grote industriële rechthoekige kanalen |
| Ronde compensator | Rond flexibel element | Ventilatoren, afvoerkanalen en cilindrische systemen |

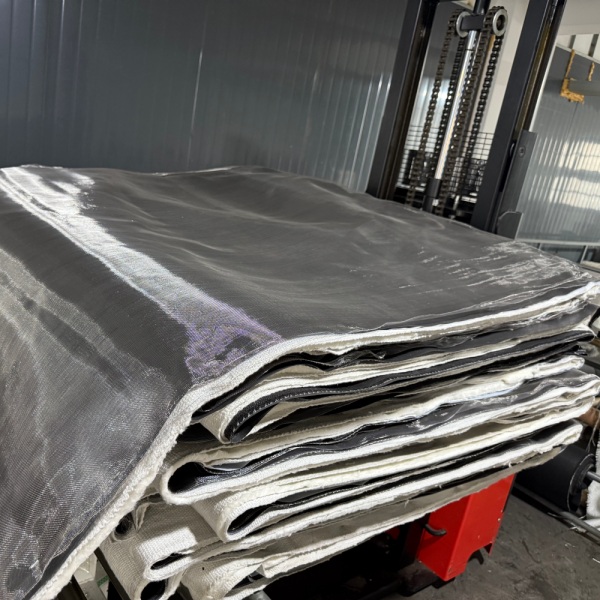

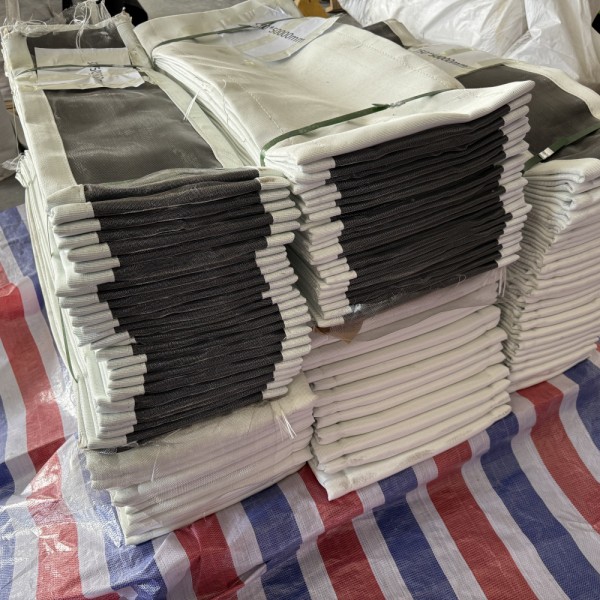

Het flexibele element kan uit één materiaal of uit meerdere functionele lagen worden opgebouwd.
Typische materialen zijn onder meer:
BSTFLEX fabriceert een breed assortiment aan hittebestendige weefsels, die kan worden geëvalueerd als onderdeel van een constructie van een niet-metalen compensator.
Een enkel materiaal levert zelden alle eigenschappen die vereist zijn voor een industriële compensator.
Bijvoorbeeld:
Dit is waarom veel niet-metalen compensatoren zijn ontworpen als gelaagde systemen in plaats van als een enkele lap textiel.
| Laag | Hoofdfunctie |
|---|---|
| Buitenlaag | Externe bescherming en flexibiliteit |
| Gasafdichting | Insluiting van procesgas |
| Versteviging | Mechanische ondersteuning en dimensionele stabiliteit |
| Isolatie | Vermindering van warmte die de buitenlagen bereikt |
| Bescherming aan de hete zijde | Bescherming tegen hoge gastemperatuur en directe blootstelling |
| Stroomgeleider | Bescherming tegen snelheid, turbulentie en deeltjes |
Er is geen universele bewegingsclassificatie.
Bewegingscapaciteit hangt af van de vorm van de compensator, de flexibele overspanning, het materiaalsysteem, de druk, de temperatuur en de bevestigingswijze.
De belangrijkste bewegingswaarden moeten afzonderlijk worden gespecificeerd:
Voor technische doeleinden is een verklaring zoals "40 mm beweging" onvolledig tenzij de richting van die beweging ook is gedefinieerd.
Ja, maar de geschiktheid voor hoge temperaturen hangt af van de volledige constructie van de compensator in plaats van de classificatie van één materiaal.
Bij zware thermische toepassingen kunnen een interne beschermlaag en een isolatiepakket worden gebruikt om de temperatuur die het gasafdichtende membraan en de buitenste flexibele componenten bereikt, te verlagen.
Belangrijke temperatuurgegevens omvatten:
Om deze reden is het selecteren van een compensator door enkel te vragen om een “1000°C weefsel” geen betrouwbare technische methode.
Industriële kanalen kunnen werken onder zowel overdruk als onderdruk.
Beide omstandigheden beïnvloeden de constructie van de compensator.
Onder overdruk wordt het flexibele element naar buiten geduwd. Onder onderdruk kan het systeem flexibele lagen naar binnen trekken richting de gasstroom.
Afhankelijk van de grootte van de compensator en de bedrijfsomstandigheden kunnen interne ondersteuning, liners of andere structurele kenmerken nodig zijn om vervorming te beheersen.
Een van de sterkste voordelen voor toepassingen is de schaalbaarheid.
Industriële kanalen kunnen enkele meters breed of hoog zijn. Het produceren van een flexibele metalen balg met die afmetingen kan mechanisch complex en zwaar worden.
Een compensator op basis van weefsel kan worden vervaardigd rond grote ronde, vierkante of rechthoekige geometrieën, terwijl relatief lage veerkrachten behouden blijven.
Dit maakt niet-metalen compensatoren bijzonder aantrekkelijk voor grote gasverwerkingssystemen.

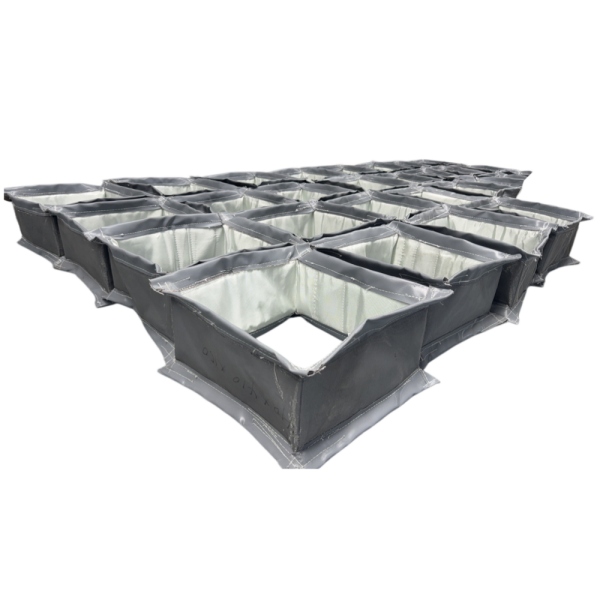

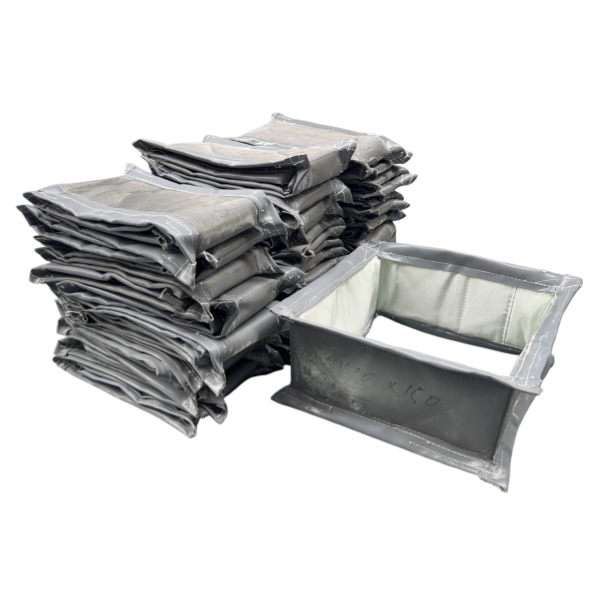

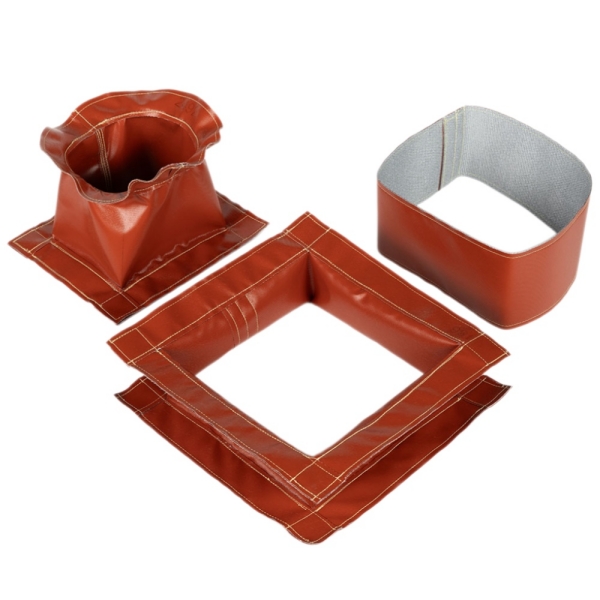

Rechthoekige compensatoren worden veel gebruikt in energiecentrales, cementfabrieken, staalfabrieken en ovenkanalen. De hoekconstructie vereist zorgvuldige aandacht omdat hoeken niet op dezelfde manier vervormen als lange rechte secties.

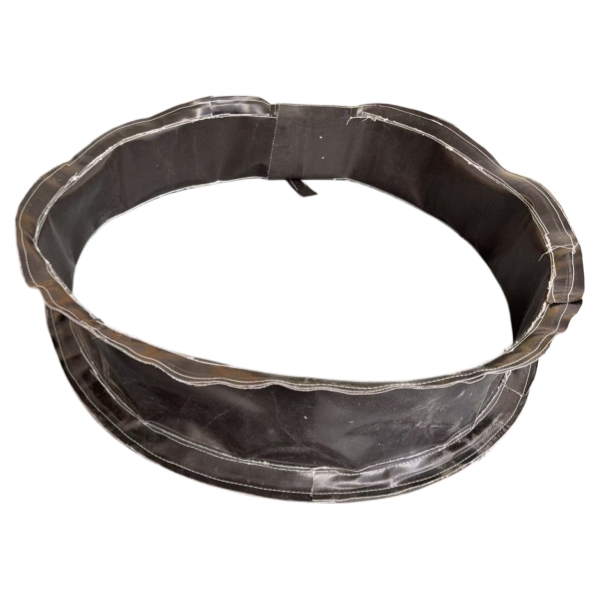

Ronde ontwerpen komen veel voor bij ventilatoren, cilindrische kanalen en uitlaatsystemen. Hun continue omtrek creëert over het algemeen een meer uniforme geometrie.
Beide kunnen als maatwerk worden vervaardigd volgens de afmetingen van de apparatuur en de bewegingsvereisten.

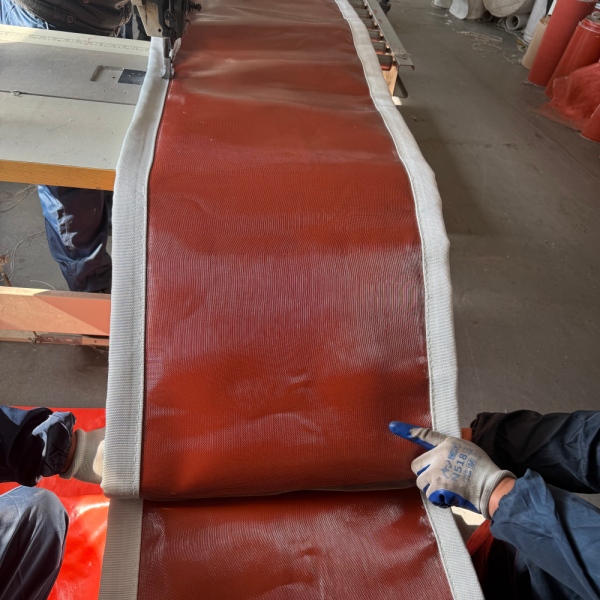

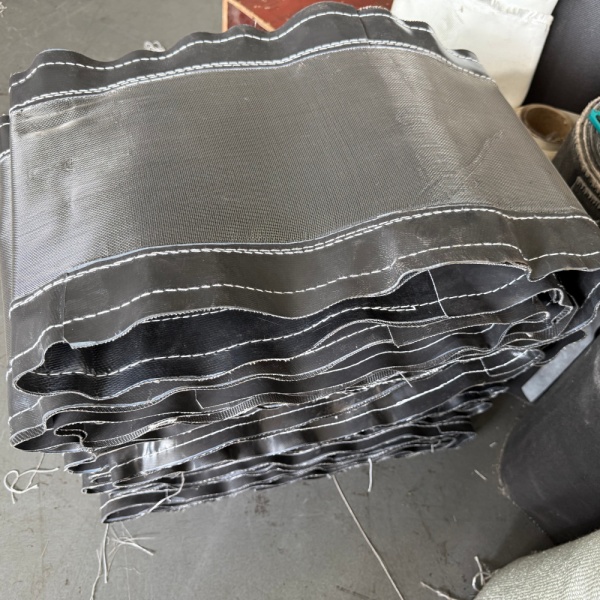

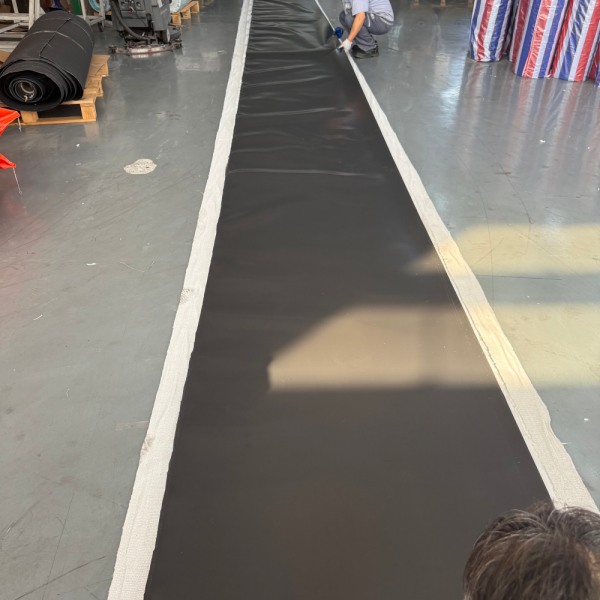

Een ontwerp van het bandtype gebruikt een flexibele stoffen band die tussen bestaande metalen frames of kanaalsecties is gemonteerd.
Deze opstelling kan bijzonder nuttig zijn voor grote systemen omdat de flexibele band afzonderlijk van het omliggende staalwerk kan worden vervangen als de metalen structuur nog bruikbaar is.
Ontwerpen van het bandtype komen daarom veel voor bij onderhouds- en vervangingsprojecten.
De termen kunnen in sommige markten overlappen, maar ze zijn niet altijd uitwisselbaar.
Rubberen compensatoren zijn veelal gegoten elastomere producten die worden gebruikt in leidingsystemen en aansluitingen van apparatuur.
Industriële niet-metalen weefselcompensatoren zijn doorgaans geconstrueerd uit gecoate technische textielsoorten en gelaagde materialen en worden voornamelijk geassocieerd met kanaalsystemen die gasvormige media transporteren.
De twee productfamilies kunnen aanzienlijk verschillen in:
Het kernverschil is het flexibele element.
Een metalen balg maakt gebruik van gevormde metalen windingen. Een niet-metalen verbinding maakt gebruik van een flexibel membraan, een stoffen band of een samengestelde constructie.
Dit creëert verschillende technische kenmerken.
| Kenmerk | Niet-metalen expansievoeg | Metalen balg |
|---|---|---|
| Primair flexibel element | Stoffen of samengesteld membraan | Gevormd metaal |
| Typische toepassing | Grote gaskanalen | Leiding- en processystemen |
| Druk | Over het algemeen lagedruktoepassingen | Kan worden ontworpen voor hogere drukken |
| Grote rechthoekige vormen | Zeer praktisch | Complexer |
| Veerkrachten | Over het algemeen laag | Hoger en afhankelijk van het ontwerp |
| Materiaalconstructie | Kan meerdere functionele lagen combineren | Voornamelijk gebaseerd op de gekozen metaallegering |
Een niet-metalen oplossing is vaak het overwegen waard als uw project verschillende van de volgende omstandigheden omvat:
Voor een aangepast ontwerp moet de fabrikant voldoende gegevens ontvangen om de volledige werkomgeving te begrijpen.
BSTFLEX produceert op maat gemaakte niet-metalen stoffen expansiestukken voor industriële leiding-, uitlaat-, hetelucht- en rookgassystemen.
Beschikbare constructies kunnen ronde, rechthoekige, vierkante en niet-standaard geometrieën omvatten met flexibele materialen die zijn geselecteerd op basis van bedrijfstemperatuur, druk, procesmedium, beweging en installatieomstandigheden.
Bezoek voor productdetails, materiaalopties en productiemogelijkheden op maat de BSTFLEX Non Metallic Fabric Expansion Joint pagina.
Stuur voor een offerte de kanaalafmetingen, bedrijfstemperatuur, druk, procesgas, bewegingsvereisten, inbouwlengte, hoeveelheid en beschikbare tekeningen.
