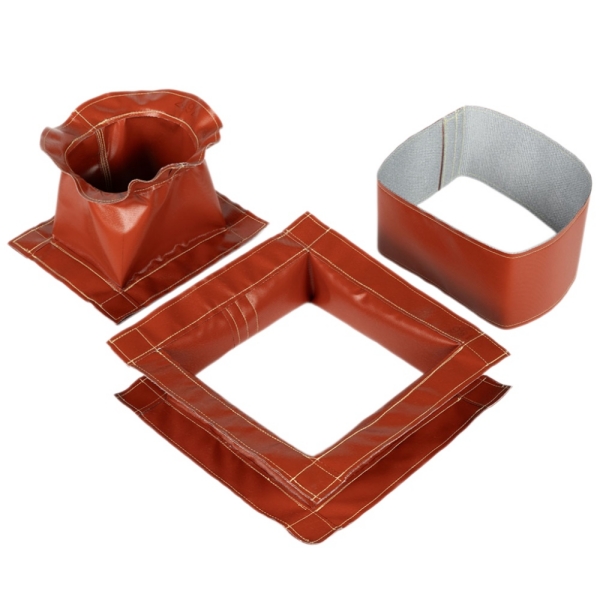

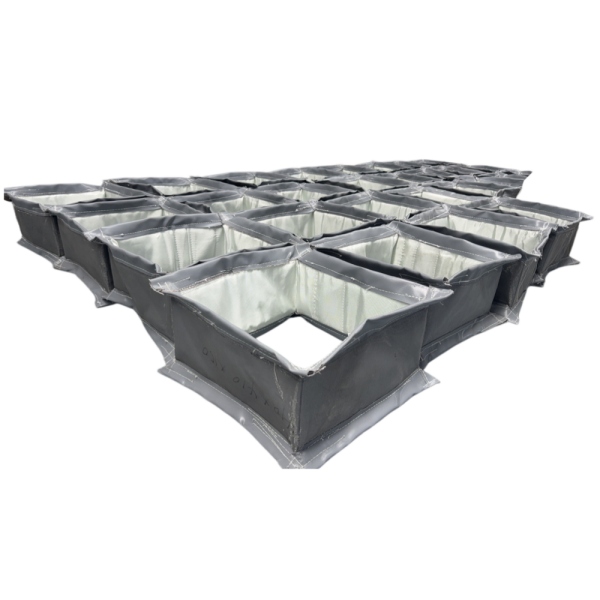

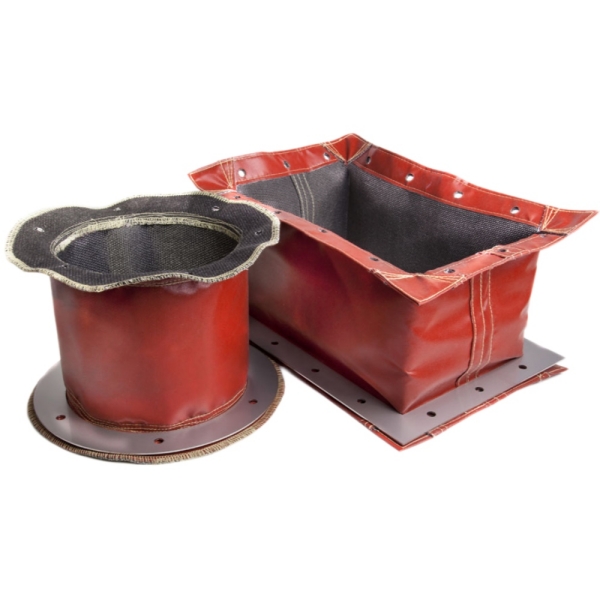

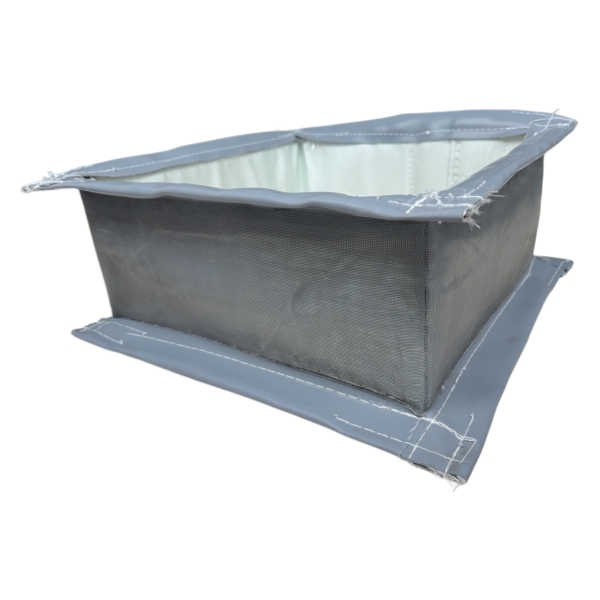

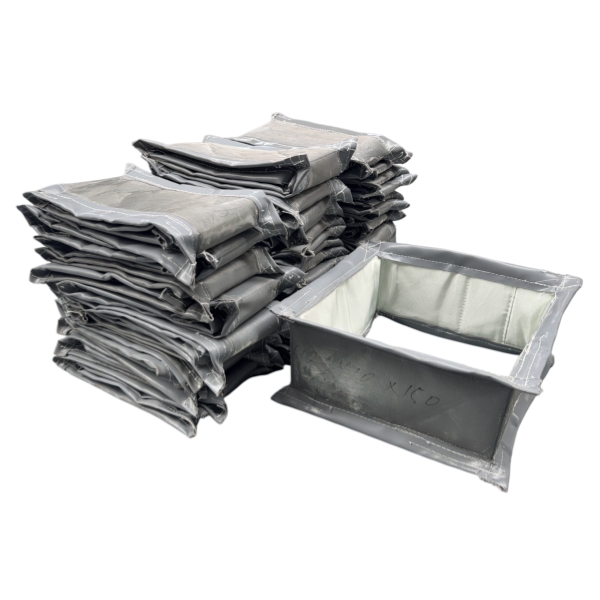

Arechthoekige uitzettingsvoeg van textielHet biedt een flexibele verbinding tussen grote vierkante of rechthoekige secties van industriële luchtkanalen. Hierdoor kan het kanaalsysteem thermische uitzetting, zijdelingse verplaatsing, trillingen en structurele bewegingen opvangen zonder overmatige belastingen over te dragen op aangrenzende apparatuur en ondersteuningen.
Rechthoekige ontwerpen komen vooral veel voor in leidingen voor energiecentrales, boilersystemen, cementfabrieken, staalfabrieken, ovens, luchtverontreinigingsbeheersingsapparatuur en andere installaties waar het gastraject te groot of geometrisch ongeschikt is voor een conventionele ronde aansluiting.
In tegenstelling tot een eenvoudige flexibele textielband, moet een industriële rechthoekige expansievoeg worden ontworpen met vier rechte zijden, vier hoeken, drukrichting, beweging, procestemperatuur en interne gasstroom in gedachten. De constructie van de hoeken en de stabiliteit van de lange zijde kunnen net zo belangrijk worden als de keuze van het flexibele materiaal zelf.
BSTFLEX produceert maatwerkNiet-metalen textiele uitzettingsvoegenvoor rechthoekige, vierkante, ronde en speciale industriële luchtkanalen.
Rechthoekige textiele uitzettingsvoeg — Belangrijke technische specificaties
Breedte × Hoogte | Lengte van voor- tot achterwand | Temperatuur | Druk | Procesgas | Axiale beweging | Laterale beweging | Hoekontwerp | Gassnelheid | Stofbelasting | Bekledingsconfiguratie
Grote industriële gasbehandelingssystemen worden vaak uitgevoerd als rechthoekige of vierkante kanalen, omdat deze geometrie efficiënt kan worden geïntegreerd met grote openingen voor apparatuur en structurele lay-outs.
Typische voorbeelden zijn verbindingen rondom:
Wanneer deze kanalen opwarmen en afkoelen, veranderen hun afmetingen. Een starre verbinding tussen secties kan thermische uitzetting overbrengen naar de kanaalwanden, flenzen, steunen en apparatuur.
Arechthoekige kanaal expansievoegcreëert een gecontroleerde, flexibele zone waarin deze beweging mogelijk is.
Het basiswerkingsprincipe is vergelijkbaar, maar de rechthoekige geometrie brengt extra ontwerpuitdagingen met zich mee.
Een cirkelvormig gewricht verdeelt de geometrie continu over de omtrek. Een rechthoekig gewricht bevat:
Wanneer het gewricht samengedrukt, uitgerekt of zijwaarts bewogen wordt, vervormen deze gebieden niet noodzakelijkerwijs op dezelfde manier.
Daarom moeten ingenieurs de volledige omtrek in ogenschouw nemen en niet alleen de rechte bandgedeelten beoordelen.
De hoeken behoren tot de belangrijkste details bij een rechthoekige uitzettingsvoeg in textiel.
Als het flexibele materiaal in een hoekvorm wordt gedwongen die buig- of trekspanning concentreert, kan herhaalde thermische belasting leiden tot plaatselijke slijtage, zelfs als de rechte gedeelten in goede staat blijven.
Een goed hoekontwerp moet een soepele overgang tussen aangrenzende zijden mogelijk maken en tegelijkertijd onnodige ophoping van stof voorkomen.
Afhankelijk van de constructie van de verbinding kan de hoekgeometrie worden ontworpen met behulp van:
De geschikte methode hangt af van de afmetingen, de constructie van de band, de beweging en de bedrijfsomstandigheden.
Naarmate de afmetingen van rechthoekige kanalen toenemen, worden de lange zijden gevoeliger voor vervorming door druk en structurele bewegingen.
Onder positieve druk kunnen grote, flexibele oppervlakken de neiging hebben om naar buiten te bewegen.
Onder negatieve druk kunnen ze naar de binnenkant van het kanaal worden getrokken.
Het effect wordt sterker naarmate de afmetingen toenemen.
Bij zeer grote voegen moeten ontwerpers daarom mogelijk rekening houden met het volgende:
Bij het specificeren van een rechthoekige verbinding zijn drie dimensies bijzonder belangrijk.
| Dimensie | Wat het vertegenwoordigt | Waarom het belangrijk is |
|---|---|---|
| Breedte | Horizontale kanaalafmeting | Definieert een paar rechte zijden |
| Hoogte | Verticale kanaalafmeting | Definieert het tweede paar rechte zijden |
| Persoonlijk | Afstand tussen bevestigingsvlakken | Invloeden beschikbaar flexibele spanwijdte en beweging |
Bij vervangingsprojecten moeten deze afmetingen worden overgenomen van het daadwerkelijk geïnstalleerde systeem en niet worden geschat op basis van foto's.
Een stoffen riem moet voldoende bewegingsvrijheid hebben om de beoogde beweging mogelijk te maken.
Als de beschikbare afstand tussen de vlakken erg klein is, terwijl de zijwaartse beweging groot is, kan het flexibele materiaal een hoge spanning ondervinden.
Aan de andere kant kan het simpelweg toevoegen van te veel losse stof leiden tot ongecontroleerde plooien en contact met interne onderdelen.
De afmetingen van de voeg moeten daarom worden afgestemd op zowel de beschikbare installatieruimte als de benodigde verplaatsing.
Axiale beweging vindt plaats langs de hoofdrichting van het kanaal.
Het omvat:
Beide waarden moeten afzonderlijk worden opgegeven.
Bijvoorbeeld:
Axiale compressie: 35 mm
Axiale verlenging: 10 mm
Dit levert veel nuttigere technische informatie op dan alleen de specificatie "45 mm totale beweging".
Grote industriële luchtkanalen ondervinden vaak bewegingen loodrecht op de hartlijn van het kanaal.
Dit kan het gevolg zijn van:
Een van de belangrijkste voordelen van eenuitzettingsvoeg van textielkanaalHet vermogen om aanzienlijke zijdelingse verplaatsingen op te vangen binnen een relatief compacte installatielengte is een belangrijk voordeel.
De vereiste bewegingsrichting moet echter nog steeds duidelijk worden aangegeven, omdat horizontale en verticale zijwaartse bewegingen verschillende eisen kunnen stellen aan een grote rechthoekige constructie.
Hoekbeweging treedt op wanneer een van de verbindingsvlakken roteert ten opzichte van het andere.
Bij een rechthoekige verbinding zorgt dit ervoor dat verschillende delen van de omtrek in verschillende mate bewegen.
De ene kant kan samengedrukt worden, terwijl de tegenoverliggende kant uitzet.
Als hoekbeweging verwacht wordt, moet hiermee rekening worden gehouden in het oorspronkelijke ontwerp in plaats van dat het als installatietolerantie wordt beschouwd.
Veel industriële luchtkanalen ondergaan gelijktijdig axiale, laterale en hoekbewegingen.
Een hete uitlaat van een oven kan bijvoorbeeld axiaal uitzetten, terwijl structurele uitzetting het stroomafwaartse kanaal zijwaarts verschuift.
Een rechthoekige uitzettingsvoeg van textiel kan een dergelijke gecombineerde verplaatsing opvangen, maar de geometrie van de band moet worden ontworpen op basis van het totale bewegingsbereik.
Betere RFQ-gegevens:
Axiale compressie: 30 mm
Axiale verlenging: 10 mm
Horizontaal Lateraal: ±25 mm
Verticaal en lateraal: ±15 mm
Hoekverplaatsing: 1,5°
Bij een bandconstructie wordt een flexibel stoffen element gebruikt dat rond de omtrek van bestaande of op maat gemaakte metalen frames is bevestigd.
Deze constructie wordt veel gebruikt omdat de flexibele band vaak los van de omliggende staalconstructie kan worden onderhouden.
Mogelijke voordelen zijn onder meer:
Bij onderhoudsprojecten kan een vervangende riem soms worden geproduceerd zonder de complete stalen constructie te vervangen, mits het bestaande metaalwerk nog geschikt is.
Sommige projecten vereisen meer dan alleen een flexibele band.
BSTFLEX kan complete assemblages evalueren die de volgende onderdelen bevatten:
Een complete constructie kan nuttig zijn bij de fabricage van een nieuw systeem of wanneer de bestaande staalconstructie is verslechterd.
Een binnenbekleding kan met name belangrijk zijn in grote rechthoekige kanalen die gas met hoge snelheid of gas met deeltjes transporteren.
De voering vormt een beschermende barrière tussen de hoofdgasstroom en het flexibele textielelement.
De functies ervan kunnen onder meer zijn:
De binnenbekleding moet nog steeds bewegingsvrijheid bieden aan de verschillende kanaalsegmenten ten opzichte van elkaar.
Een bekleding kan niet onafhankelijk van de beweging van de uitzettingsvoeg worden ontworpen.
Als er onvoldoende ruimte is, kunnen bewegende delen van het luchtkanaal ervoor zorgen dat de bekledingscomponenten elkaar in de weg zitten.
Mogelijke gevolgen zijn onder meer:
Om deze reden moeten de overlapping en de speling van de voering worden beoordeeld ten opzichte van de maximale axiale en laterale verplaatsing.
Rechthoekige voegen die worden gebruikt in cementfabrieken, energiecentrales en andere stoffige processen kunnen deeltjesmateriaal verzamelen in de holte achter de bekleding.
Opgehoopt stof kan uiteindelijk de ruimte innemen die nodig is voor beweging.
Dit kan leiden tot:
In geschikte toepassingen kan daarom een ophopingsbarrière tussen de voering en de flexibele band worden aangebracht.
Veel grote rookgaskanalen werken onder een lagere druk dan de atmosferische druk.
Onderdruk heeft de neiging de flexibele band naar binnen te trekken.
Bij een grote rechthoekige voeg kan dit aanzienlijke vervorming langs de lange zijden veroorzaken.
Bij het ontwerp moet rekening worden gehouden met:
Het enkel vermelden van het woord 'vacuüm' is onvoldoende. De daadwerkelijke ontwerpdruk moet in de offerteaanvraag worden opgenomen.
De positieve interne druk duwt de flexibele band naar buiten.
Dit kan de belasting verhogen van:
Grotere kanaalafmetingen kunnen de drukgerelateerde krachten versterken, daarom moeten de werkelijke bedrijfs- en ontwerpdruk altijd worden gespecificeerd.
Rechthoekige geometrie bepaalt op zichzelf niet het materiaal.
Het flexibele element moet worden gekozen op basis van temperatuur, gassamenstelling, druk en omgevingsvereisten.
Mogelijke materiaalsystemen zijn onder andere:
| Materiaal | Mogelijke functie |
|---|---|
| Glasvezelweefsel | Versteviging en hittebestendige textielondersteuning |
| Siliconen gecoat glasvezel | Flexibele buiten- of afdichtingslaag |
| PTFE-gecoat textiel | Chemisch bestendige gasbarrière |
| Silicastof | Bescherming tegen hoge temperaturen |
| Thermische isolatie | Temperatuurverlaging door de flexibele constructie. |
| Metalen gaas of voering | Slijtage- en stromingsbescherming |
Voor een gedetailleerde materiaalvergelijking, zie onze handleiding.Materialen voor uitzettingsvoegen van textiel: PTFE, siliconen, glasvezel en silica..
Grote ketels, ovens en rookgaskanalen kunnen werken bij temperaturen die de praktische limieten voor directe blootstelling van sommige flexibele afdichtingsmaterialen overschrijden.
In plaats van te eisen dat elke laag de volledige procestemperatuur kan doorstaan, kan de uitzettingsvoeg gebruikmaken van een thermisch meerlaags ontwerp.
Een typische functionele sequentie zou er als volgt uit kunnen zien:
Hete Gas
↓
Flowliner
↓
Bescherming tegen hitte in het gezicht
↓
Isolatielaag
↓
Versterking
↓
Flexibele gasafdichting
De uiteindelijke constructie moet altijd worden bepaald aan de hand van de procestemperatuur, de temperatuur waarbij de spanning oploopt, de gassnelheid en de chemische omstandigheden.
Energieopwekkingsapparatuur bevat tal van grote rechthoekige gasleidingen.
Mogelijke locaties zijn onder andere:
Deze systemen kunnen hoge temperaturen, thermische beweging, trillingen, onderdruk en vliegas combineren.
Daardoor kunnen het ontwerp van de voering en de beheersing van deeltjes net zo belangrijk zijn als het materiaal van de transportband zelf.
In cementverwerkingskanalen ontstaan bijzonder ernstige slijtage- en ophopingsomstandigheden.
Mogelijke toepassingen zijn onder andere:
Cementstof kan in de uitzettingsvoeg terechtkomen en de beweging belemmeren als de interne bescherming onvoldoende is.
Voor deze toepassingen dient u de deeltjescondities en de gassnelheid te verstrekken, samen met temperatuur- en bewegingsgegevens.
Staalfabrieken en industriële oveninstallaties kunnen rechthoekige kanaalverbindingen blootstellen aan hoge gastemperaturen en stralingswarmte.
Typische ontwerpprioriteiten zijn onder andere:
Stoffen met een hoog silicagehalte en geschikte isolatiematerialen kunnen worden overwogen wanneer extra thermische bescherming nodig is.
Grote industriële ventilatoren worden vaak rechtstreeks aangesloten op rechthoekige luchtkanalen.
Op deze locaties moet de uitzettingsvoeg voornamelijk het volgende kunnen verwerken:
De materiaalsamenstelling kan daarom heel anders zijn dan bij een verbinding die zich direct bij de uitlaat van een hete oven bevindt.
| Ontwerpfactor | Rechthoekige stofverbinding | Rechthoekige metalen balg |
|---|---|---|
| Primair flexibel element | Technische textiel- of composietband | Gevormd metaal |
| Standaard service | Grote lagedrukgasleidingen | Gefabriceerde metalen kanaalsystemen |
| Grote afmetingen | Zeer praktisch | Mogelijk, maar mechanisch complexer. |
| Zijwaartse beweging | Hoge flexibiliteit | Afhankelijk van de configuratie van de balg |
| Lentekrachten | Over het algemeen laag | Hoger en afhankelijk van het ontwerp |
| Materiaalsysteem | Kan thermische en chemische lagen combineren | Metaallegering op basis |
| Flexibele elementvervanging | De riem kan afzonderlijk worden vervangen. | De balgconstructie wordt doorgaans vervangen of gerepareerd. |
Er bestaat geen universele maximale afmeting.
Dilatatievoegen van textiel zijn bijzonder geschikt voor grote kanaalafmetingen, omdat het flexibele element rond de gewenste omtrek kan worden vervaardigd in plaats van dat een grote, voorgevormde, ronde balg nodig is.
De praktische maximale afmetingen zijn afhankelijk van:
Zeer grote constructies kunnen, indien de omstandigheden op de bouwplaats dit vereisen, in transporteerbare secties worden ontworpen.
Grote rechthoekige constructies kunnen lastig als één geheel te vervoeren zijn.
Afhankelijk van de afmetingen en projectvereisten kan het metalen frame aan de volgende eisen voldoen:
Tijdelijke transportbeperkingen kunnen nodig zijn om vervorming van het frame vóór installatie te voorkomen.
De transportmethode moet tijdens het ontwerp worden overwogen, niet nadat de productie is voltooid.
Bij vervangingsprojecten is meer informatie nodig dan alleen de breedte en hoogte.
Voordat u een vervangend onderdeel maakt, dient u de volgende informatie te verzamelen:
Als de bestaande verbinding voortijdig bezwijkt, fotografeer dan ook de beschadigde plekken en beschrijf de geconstateerde schade.
Oude industriële luchtkanalen zijn niet altijd perfect haaks.
Langdurige thermische cycli, fabricagetoleranties en structurele bewegingen kunnen dimensionale verschillen tussen tegenoverliggende zijden veroorzaken.
Voor vervangingsprojecten dient u de volgende maten op te meten:
Dit kan vervormingen aan het licht brengen die niet zichtbaar zouden zijn bij een enkele nominale breedte × hoogte-meting.
Een stoffen verbinding kan een bepaalde mate van uitlijningsafwijking opvangen, maar men mag er niet automatisch van uitgaan dat deze onbeperkte fabricagefouten kan absorberen.
Een grote, permanente verschuiving beperkt de bewegingsvrijheid die beschikbaar is voor normale thermische werking.
Eventuele bekende uitlijnfouten in koude toestand moeten daarom worden gemeld voordat het vervangende gewricht wordt vervaardigd.
Bij de inspectie moet met name aandacht worden besteed aan:
Typische symptomen van een storing zijn onder andere:
Voor een nauwkeurige technische beoordeling dient de offerteaanvraag de volgende informatie te bevatten:
| Kanaalbreedte | Werkelijke breedte in mm of inches |
| Kanaalhoogte | Werkelijke hoogte in mm of inches |
| Oog-tot-oog afstand | Installatieafstand tussen bevestigingsvlakken |
| Bedrijfstemperatuur | Continue procestemperatuur |
| Maximale temperatuur | Piekwaarde en blootstellingsduur |
| Druk | Positieve of negatieve bedrijfs- en ontwerpdruk |
| Procesmedium | Hete lucht, uitlaatgassen, rookgassen of andere procesgassen |
| Axiale compressie | Vereiste beweging richting het gewricht |
| Axiale extensie | Vereiste beweging weg van het gewricht |
| Horizontaal Lateraal | Vereiste zijwaartse beweging |
| Verticaal Lateraal | Vereiste verticale beweging |
| Hoekbeweging | Vereiste rotatie indien van toepassing |
| Gassnelheid | Stroomsnelheid door het kanaal |
| Deeltjes | Stof, vliegas of schurende vaste stoffen |
| Voering | Bestaande of vereiste details van de binnenbekleding |
| Bijlage | Riem, vastgeschroefde flens of ingelaste constructie |
Voor een rechthoekige voeg op maat moet een bruikbare tekening het volgende laten zien:
CAD-tekeningen hebben de voorkeur voor complexe assemblages, maar een duidelijke maattekening in PDF-formaat of een technische schets kan ook voldoende informatie bieden voor een eerste beoordeling.
BSTFLEX produceert maatwerkrechthoekige uitzettingsvoegen van textielvoor industriële kanaalsystemen die hete lucht, uitlaatgassen, rookgassen en andere procesgassen transporteren.
Ontwerpen kunnen worden ontwikkeld op basis van klantspecifieke kanaalafmetingen, bedrijfstemperatuur, overdruk of onderdruk, luchtstroom, gassamenstelling, snelheid en deeltjesconcentratie.
De beschikbare constructies kunnen, afhankelijk van de toepassingseisen, een combinatie zijn van glasvezel, met siliconen gecoat weefsel, materialen op basis van PTFE, silicaweefsel, isolatielagen en interne beschermingssystemen.
Voor volledige productinformatie kunt u terecht op de website.BSTFLEX niet-metalen textiel expansievoegpagina.
Stuur uw afmetingen (breedte × hoogte), lengte tussen de profielen, normale en maximale temperatuur, druk, procesgas, axiale beweging, horizontale en verticale laterale beweging, gassnelheid, deeltjescondities en beschikbare tekeningen.
Vraag een offerte aan voor een rechthoekige uitzettingsvoeg van textiel
