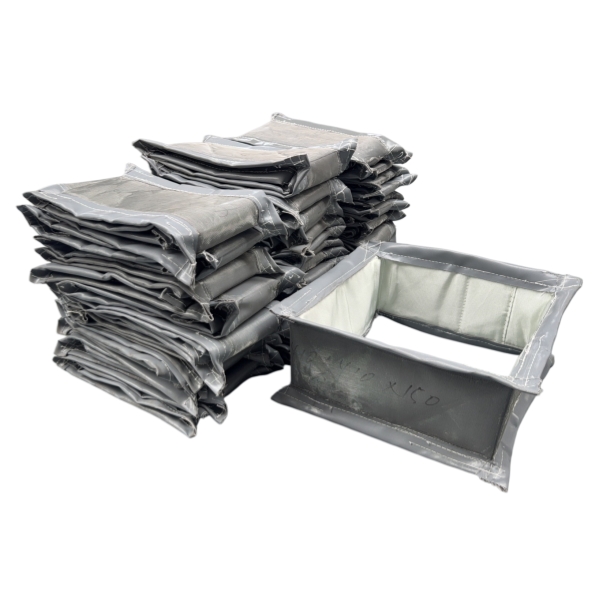

Vervangende stoffen expansievoegen: hoe u een bestaande voeg opmeet en specificeert

Vervangende stoffen compensatoren moeten overeenstemmen met zowel de bestaande aansluiting als de huidige operationele vereisten.Om er een te specificeren, identificeert u de vervangingsomvang, meet u de bevestigingsgeometrie in een gedocumenteerde installatietoestand en verstrekt u gegevens over temperatuur, druk, gassamenstelling en beweging. De afmetingen van een versleten stoffen band zijn nuttig bewijsmateriaal, maar ze zijn niet automatisch de juiste productieafmetingen voor de vervanging ervan.

BSTFLEX ondersteunt vervangingsprojecten met op maat gemaakte niet-metalen stoffen compensatoren voor industriële leidingen, rookgas-, uitlaat- en heteluchtsystemen. Deze gids legt uit hoe u de survey-informatie voorbereidt die nodig is voor een technische beoordeling en offerte.

Bepaal wat er wordt vervangen

Voordat u gaat meten, moet u overeenstemming bereiken over de leveringsgrens. Een aanvraag voor een “vervangende compensator” kan verschillende pakketten beschrijven.

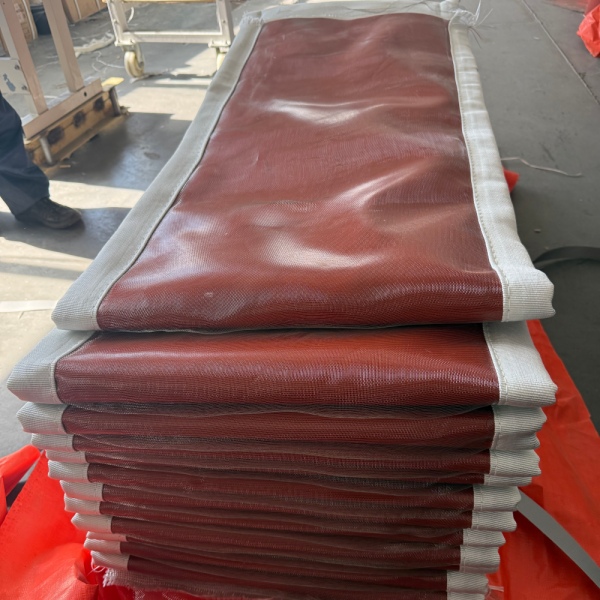

Alleen flexibele band

De bestaande frames en bevestigingsmaterialen blijven behouden. De survey moet hun afmetingen en conditie vaststellen, samen met de vereiste bandconstructie en sluitingswijze.

Flexibele band met interne componenten

De omvang omvat ook zaken zoals isolatiekussens, accumulatiebarrières of afdichtingsaccessoires. Identificeer elk onderdeel afzonderlijk in plaats van aan te nemen dat het bij de buitenband is inbegrepen.

Complete compensator-assemblage

Frames, flexibele elementen, liners en bevestigingsonderdelen worden als een assemblage beoordeeld. Meet de interfaces met het behouden leidingwerk en bevestig welke las- of boutverbindingen zullen worden verstoord.

Vraag in de offerte om inbegrepen onderdelen, uitgesloten onderdelen en items die voor hergebruik worden voorgesteld te identificeren. Dit voorkomt dat u een correct geproduceerde band ontvangt, terwijl u tijdens de uitval ontdekt dat beschadigde hardware ook moet worden vervangen.

Stel een veilige meetreferentie vast

Begin met het apparatuurplaatje, de originele tekening, de eerdere aankoopspecificatie en eventuele wijzigingsverslagen. Geef elke compensator een apart identificatienummer, zelfs als verschillende eenheden identiek lijken.

Leg de toestand van de installatie vast tijdens de survey: afgekoelde uitschakeling, restwarmte, tijdelijke ondersteuningsregeling of een andere gedocumenteerde toestand. Een meting die tijdens een uitval wordt genomen, stelt op zichzelf niet de gespecificeerde koude installatiepositie vast.

Markeer de stroomopwaartse en stroomafwaartse uiteinden, stroomrichting, toppositie en de kijkrichting die op de schets is gebruikt. Definieer bijvoorbeeld links en rechts terwijl u stroomafwaarts kijkt. Gebruik dezelfde oriëntatie voor metingen en foto's.

Houd de as-found metingen gescheiden van de goedgekeurde installatieafmetingen. Verschillen vereisen beoordeling; ze mogen niet stilletjes worden gecorrigeerd op een inkooporder.

Leg de afmetingen vast die de pasvorm bepalen

Het belangrijkste onderscheid is tussen de geïnstalleerde assemblagegeometrie en de ontwikkelde afmetingen van het flexibele materiaal. De afstand tussen de flenzen, de niet-geklemde stoflengte en de totale bandbreedte beschrijven verschillende kenmerken.

De vervangingsfabrikant moet de afgewerkte bandafmetingen bepalen op basis van de goedgekeurde geometrie, klemvereisten, beweging en constructie. Pas geen universele regel toe zoals “geïnstalleerde spleet plus 100 mm.”

Rechthoekige verbindingen: Inspecteer beide uiteinden

Noteer bij elke verbinding de boven- en onderbreedtes, linker- en rechterhoogtes en beide diagonalen waar toegankelijk. Identificeer of de metingen betrekking hebben op de opening, het montageoppervlak of het boutpatroon. Leg hoekradii of andere hoekdetails vast in plaats van elke hoek als een scherpe rechte hoek te tekenen.

Meet de verbindingsafstand op verschillende gelabelde posities rond de omtrek. Bewaar individuele metingen zodat de beoordelaar mogelijke niet-parallelle vlakken, vervorming of inconsistente meetreferenties kan identificeren.

Zie voor aanvullende geometrische overwegingen Rechthoekige weefselcompensatoren voor industriële kanaalsystemen.

Ronde verbindingen: Identificeer de diameter en positionering

Geef aan of elke diameter de binnendiameter van het kanaal, montagediameter, buitendiameter van de flens of steekcirkeldiameter is. Meet in meer dan één richting bij het controleren van een bestaande opening op onrondheid.

Noteer het aantal gaten en de hoekpositie van het patroon ten opzichte van een overeengekomen referentie, zoals de bovenkant van het kanaal. Een overeenkomende steekcirkel garandeert niet dat twee patronen een overeenkomende oriëntatie hebben.

Boutpatronen: Gebruik een gedefinieerd nulpunt

Meet gatlocaties vanaf een duidelijk gemarkeerde referentie. Neem bij rechthoekige flenzen de eerste-gat-offset, hoekopstelling en eventuele wijzigingen in de steek op. Noteer sleuven, vergrote gaten en eerdere reparaties.

Noteer beide uiteinden onafhankelijk. Bevestig of de vervangende band voorgeponst wordt geleverd of dat een goedgekeurde procedure voor het ter plaatse ponsen vereist is voor de gekozen constructie.

Scheid koude offset van werkbeweging

Een vervangende weefselcompensator moet de gespecificeerde bedrijfsbeweging opvangen vanaf een overeengekomen installatiereferentie. Een zijwaartse offset die zichtbaar is tijdens een stopzetting is niet automatisch de vereiste laterale bewegingsclassificatie.

Vraag de bedrijfsingenieur om een opzettelijke koude voorinstelling te onderscheiden van onbedoelde uitlijnfouten. Forceer een bewust vooraf ingestelde verbinding niet in een visueel gecentreerde positie en ga er niet vanuit dat een onverwachte offset kan worden opgevangen zonder het ontwerp te beïnvloeden.

Geef axiale compressie en extensie afzonderlijk op, samen met horizontale en verticale laterale beweging en hoekbeweging rond geïdentificeerde assen. Geef aan welke bewegingen gelijktijdig optreden. Rapporteer eventuele bekende torsie, trillingsamplitude, frequentie of drukpulsatie voor afzonderlijke beoordeling.

Waar bewegingsgegevens niet beschikbaar zijn, markeer deze als onbekend. De losheid, plooien of schijnbare rek van de bestaande band kunnen de resterende bewegingsmarge niet bepalen.

Inspecteer de componenten die behouden blijven

Een vervanging van alleen de band hangt af van geschikt behouden metaalwerk. Noteer tijdens de geautoriseerde inspectie bij stopzetting corrosie, vervormde frames, beschadigde lassen, ongelijke afdichtingsoppervlakken en scherpe randen. Controleer klemstrips en bevestigingsmiddelen op schade in plaats van aan te nemen dat ze kunnen worden hergebruikt.

Fotografeer liners, hun bevestigingspunten, overlap en beschikbare speling. De technische beoordeling moet rekening houden met de speling gedurende de gehele gespecificeerde beweging, niet alleen op de positie die tijdens de inspectie wordt gezien. Contactsporen kunnen helpen bij het identificeren van locaties die nader onderzoek behoeven.

Noteer de conditie en bevestiging van isolatiekussens en accumulatiebarrières. Fotografeer verplaatste isolatie, afzettingen en blootgestelde gebieden vóór de goedgekeurde reiniging. Verwijder een intern onderdeel niet uit de vervangingsomvang enkel omdat het moeilijk te identificeren is.

Documenteer ook externe isolatie of weerhoezen rond de verbinding. Wijzigingen in de thermische opstelling moeten worden beoordeeld met de vervangingsleverancier in plaats van behandeld als een cosmetische onderhoudskeuze.

Gebruik de oude band als bewijs, niet als de enige specificatie

Een oude band kan helpen bij het identificeren van bevestigingssporen, sluitingsdetails en de eerdere constructie. Echter, vervorming, beschadigde randen of achteruitgang kunnen de afmetingen onbetrouwbaar maken als productiesjabloon.

Noteer de gemeten afmetingen als “verwijderd onderdeel, zoals aangetroffen.” Trek een beschadigde band niet strak om simpelweg een handige breedte of lengte te produceren. Waar een monster wordt gevraagd, maak procesverontreiniging bekend en kom vóór verzending overeen over veilige voorbereiding en transport.

Geef de installatiedatum, de geschatte gebruiksduur, de reden voor vervanging en eventuele recente proceswijzigingen op. Voeg foto's toe die de gehele verbinding, het label, de bevestigingen, de sluiting en elk beschadigd gebied tonen, indien veilig voorzien van een schaalreferentie.

Beschrijf waarnemingen zonder een diagnose te veronderstellen. "Scheur naast de stroomopwaartse klem" is nuttiger dan "weefsel te zwak". Een foto van verkleuring bewijst niet dat temperatuur de oorzaak is van het falen.

Wijzigingen in brandstof, gassamenstelling, vocht, stofbelasting, temperatuur of ventilatorwerking moeten worden vermeld. Een vervanging die overeenkomt met de eerdere afmetingen kan nog steeds een ander materiaal of een andere beschermende opstelling vereisen.

Kies de leveringsvorm vóór het bestellen

Flexibel element in gesloten lus

Bevestig dat er een praktische installatieroute rond de bestaande apparatuur is. Een in de fabriek gesloten element is niet automatisch installeerbaar waar beide kanaaluiteinden vast blijven zitten.

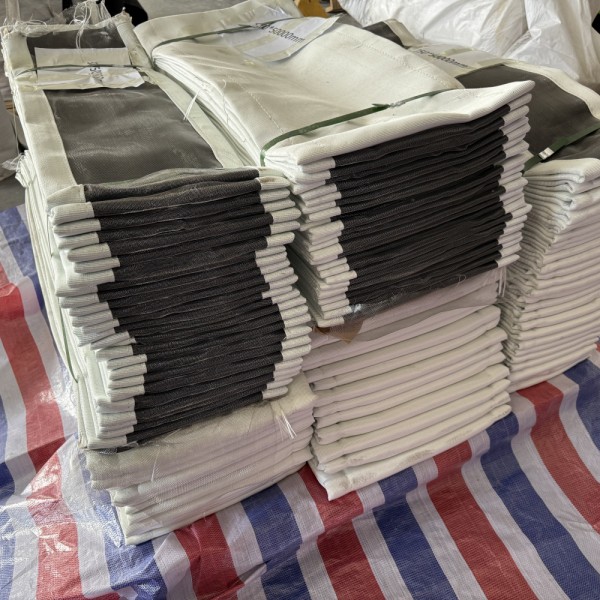

Open band voor sluiting op locatie

Bevestig dat de gekozen constructie een verbinding op locatie toestaat. Stem de sluitingslocatie, toegang, methode, materialen en personeelsvereisten af met de fabrikant. Splice-details zijn constructiespecifiek.

Volledige of sectionele assemblage

Controleer toegangopeningen, hijsbeperkingen, maximale transportafmetingen en de voorgestelde installatievolgorde. Geef aan welk montagewerk in de fabriek wordt verwacht en welk werk is toegewezen aan de aannemer op locatie.

Stem voor elke leveringsvorm de gatenvoorbereiding, pakkingen of afdichtingsaccessoires, componentidentificatie en installatie-instructies af. Er is geen universele splice-overlap, boutkoppel of veldboormethode die geschikt is voor elke weefselcompensator.

Een vervangings-RFQ die u kunt kopiëren

Gebruik één record per apparatuurlabel. Voeg de maatschets en de originele tekening toe waar beschikbaar. Schrijf "onbekend" naast ontbrekende informatie in plaats van nul in te voeren of aan te nemen dat het vorige materiaal geschikt blijft.

Keur de tekening goed vóór fabricage

De survey beschrijft wat er bestaat. De goedgekeurde vervangingstekening definieert wat er geproduceerd zal worden en de condities waaraan het moet voldoen.

Los eventuele verschillen tussen de originele tekening en veldmetingen op. Bevestig verbindingsafmetingen, afgewerkte geometrie van het flexibele element, gatenvoorbereiding, sluitingspositie, materiaalconstructie, bewegingsreferentie en leveringsomvang. Stem toleranties en eventuele locatieafhankelijke afmetingen af voordat de productie wordt vrijgegeven.

Controleer bij ontvangst de identificatie en geleverde componenten aan de hand van de goedgekeurde documenten voordat de uitval begint. De installatie moet de verbindingsspecifieke instructies volgen, inclusief klem-, afdichtings-, isolatie- en spelingvereisten.

Vragen die vervangingsorders vaak vertragen

Kan een vervanging worden geëvalueerd zonder de originele tekening?

Ja. Een survey met afmetingen, foto's en bedrijfsinformatie kan een eerste beoordeling ondersteunen. Ontbrekende bewegings- of materiaalinformatie kan vóór fabricage nog steeds technische bevestiging vereisen.

Kan alleen de stoffen band worden vervangen?

Mogelijk, mits de behouden frames, bevestigingsonderdelen en interne bescherming geschikt blijven. Inspectie en de overeengekomen omvang bepalen of een vervanging van alleen de band passend is.

Zal een bredere band herhaaldelijk scheuren oplossen?

Niet noodzakelijkerwijs. Meer materiaal stelt de oorzaak van het scheuren niet vast en verifieert de speling niet. Controleer de bevestigingsgeometrie, beweging, temperatuur en contactsporen voordat u de afmetingen van de band wijzigt.
