Maattabel voor brandwerende hoezen: Hoe kiest u de juiste binnendiameter van de hoes voor de buitendiameter van de slang en koppelingen

Een brandwerende hoes kan wel om de slang passen, maar alsnog niet over de eindkoppeling schuiven. Hij kan ook over de koppeling schuiven, maar te los om de slang zitten. Dit zijn afzonderlijke controles, en een nuttige maattabel voor brandwerende hoezen moet beide adresseren.

Selecteer de binnendiameter van de hoes op basis van de werkelijke buitendiameter van de slang, buis of afgewerkte kabelbundel. Controleer vervolgens de grootste koppeling of connector waar de hoes overheen moet schuiven, de installatievolgorde en de vereiste beschermde lengte. Selecteer een brandwerende hoes niet uitsluitend op basis van de slangboring of het slang-dashnummer.

De onderstaande nominale maten bieden een startpunt voor de selectie uit het BSTFLEX assortiment brandwerende hoezen. De uiteindelijke pasvorm moet worden bevestigd aan de hand van de afmetingen van het geselecteerde product en de werkelijke assemblage.

Maattabel brandwerende hoezen: Geselecteerde BSTFLEX EFRS-afmetingen

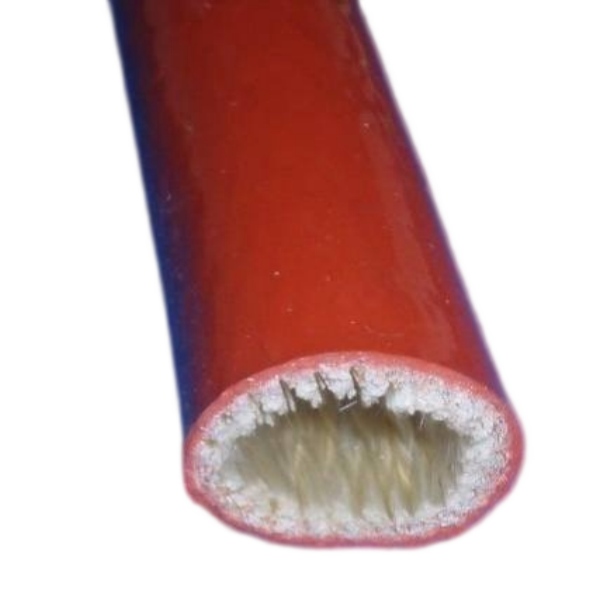

Deze tabel bevat geselecteerde catalogusmaten voor de EFRS gevlochten siliconen glasvezel brandwerende hoes. De afmetingen beschrijven de hoes, niet de slang waar deze omheen past.

De millimeter- en inch-vermeldingen zijn catalogusmaataanduidingen, geen exacte omrekeningen of productietoleranties. Bijvoorbeeld, 1 inch is exact 25,4 mm, terwijl de bijbehorende metrische catalogusaanduiding 25 mm is. Specificeer de bepalende eenheid en maattolerantie op de inkooporder.

Dit is een tabel voor nominale hulsmaten, geen goedgekeurde tabel voor slang-op-huls-passing. Een huls-aanduiding van 25 mm betekent niet dat de huls op een slang van 25 mm past. Aanvullende maten, maattoleranties en pasvormaanbevelingen moeten worden bevestigd voor de gekozen constructie.

Slang-dashmaat en brandwerende huls-dashmaat zijn niet dezelfde selectie

In veel hydraulische slangseries identificeert het slang-dashnummer de nominale boring in zestiende van een inch. Een -8 slang verwijst gewoonlijk naar een boring van 1/2 inch. Dat beschrijft niet de buitendiameter, die ook afhangt van de versteviging en de constructie van de buitenlaag.

In de bovenstaande hulstabel identificeert -8 de nominale binnendiameter van 1/2 inch van de huls. Een -8 slang matchen met een -8 huls alleen omdat de nummers overeenkomen, negeert de slangwand.

Dezelfde waarschuwing geldt bij het zoeken naar een brandwerende huls op AN-maat: de fittingaanduiding is geen maat voor de slangbuitenlaag, pershuls of het volledige connectoromhulsel. Gebruik de slang- en fittingtekeningen, of gemeten montageafmetingen, om die waarden vast te stellen.

Meet de montage op twee verschillende locaties

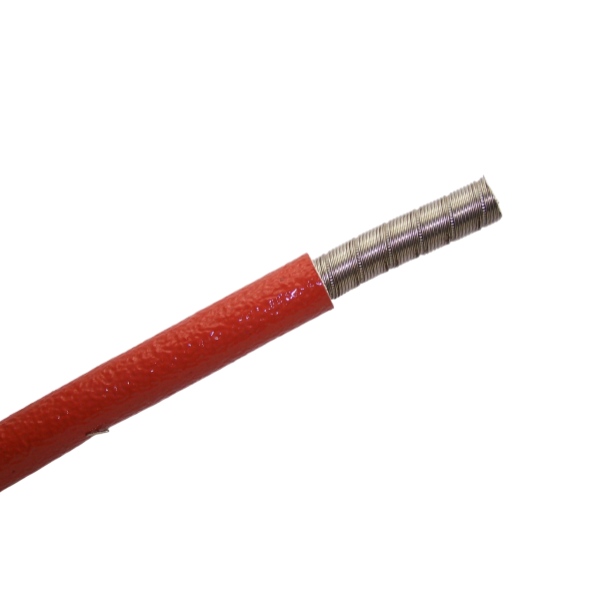

Het gedeelte dat in de huls blijft zitten

Meet de buitendiameter van de slang over de buitenlaag zonder deze samen te drukken. Controleer meer dan één locatie en richting, vooral waar de slang niet perfect rond is. Neem elke permanente buitenlaag of lokale eigenschap mee die onder de brandwerende huls zal blijven zitten.

Gebruik voor een OEM-tekening de maximaal toegestane buitendiameter in plaats van te vertrouwen op één handig monster. Een pasvorm die werkt op een kleiner productiemonster werkt mogelijk niet op de bovenste maattolerantiegrens.

Het grootste kenmerk langs het installatiepad

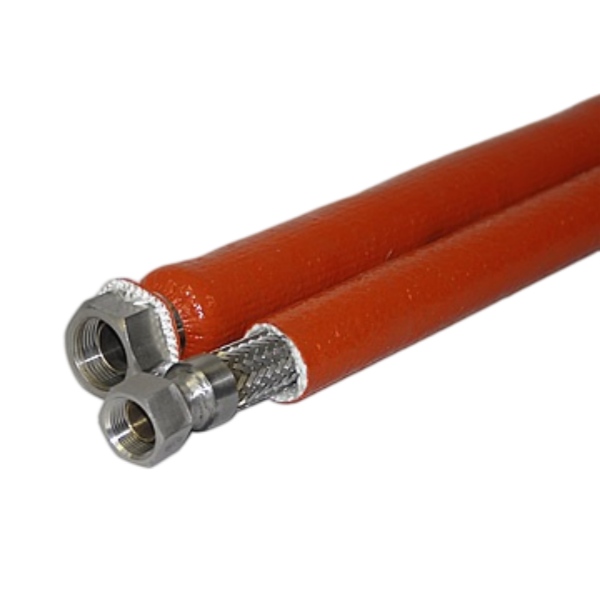

Als de huls wordt aangebracht na het persen of de connectormontage, meet dan het grootste kenmerk waar deze overheen moet schuiven. Dit kan de pershuls, wartelmoer, connectorbehuizing, vergrendeling of beschermkap zijn in plaats van de slang zelf.

Controleer bij een zeskantige fitting de maat over de hoeken, niet alleen de sleutelwijdte over de vlakke kanten. Ellebogen en onregelmatige connectoren vereisen ook een installatieproef: één diametermeting beschrijft niet volledig het pad dat een huls moet volgen.

Voer metingen uit volgens de veilige onderhoudsprocedures van de apparatuur. Maak nooit een onder druk staande verbinding los om de pasvorm van de huls te controleren.

Hoeveel speling moet een brandwerende hoes hebben?

Onderscheid nominale maat van bruikbare speling. Voor een ronde assemblage is de basisdimensionale controle:

Beschikbare diametrale speling = bruikbare binnendiameter van de hoes minus buitendiameter van het onderdeel.

Vergelijk voor productselectie de minimale bruikbare binnendiameter (ID) van de hoes met de maximale buitendiameter (OD) van het onderdeel. De voor montage vereiste speling moet vervolgens worden overeengekomen voor de specifieke hoes, beschermde lengte en installatiemethode. Een enkele vaste toelage is geen vervanging voor die controle.

De volgende berekening illustreert het verschil tussen diametrale en radiale speling. Er wordt uitgegaan van een ronde slang van 21,0 mm en de vermelde werkelijke bruikbare binnendiameters van de hoes; er worden geen toleranties toegewezen of een catalogusmaat goedgekeurd.

De berekening alleen selecteert niet de betere hoes. Controleer of het monster kan worden geïnstalleerd zonder de coating te beschadigen, of het de beoogde bochten volgt en of het veilig blijft zonder overmatige plooien. Bij een flexibele textielassemblage zal een opening niet noodzakelijkerwijs uniform blijven.

Uitgewerkt voorbeeld: een slang van 25 mm met een huls van 38 mm

Beschouw een hypothetische assemblage met een gemeten slang-OD van 25 mm en een maximale huls-OD van 38 mm.

Een nominale hoes van 29 mm lijkt ruimte te bieden rond het slanglichaam, maar de nominale binnendiameter is kleiner dan de huls. Deze moet niet worden besteld in de veronderstelling dat deze over de fitting zal rekken.

Een nominale hoes van 38 mm zorgt niet voor een positieve speling over een huls van 38 mm. Een nominale hoes van 41 mm lijkt groter dan de fitting, maar zou ook aanzienlijk meer ruimte overlaten rond de slang van 25 mm. Geen van beide vergelijkingen is een installatiegoedkeuring omdat werkelijke hoesafmetingen, toleranties en fittingvorm er nog steeds toe doen.

Er zijn drie praktische routes om te evalueren: monteer een buisvormige hoes van de juiste maat tijdens de productie van de nieuwe slang voordat het belemmerende uiteinde wordt gemonteerd; valideer een buisvormige constructie die over de afgewerkte fitting kan schuiven en geschikt blijft langs de slang; of gebruik een openbare hoes die rond het beschermde gedeelte is gedimensioneerd.

Verwijder een permanent gekrompen fitting niet alleen om de hoes te passen. Installatiewijzigingen moeten binnen het goedgekeurde proces van de fabrikant van de slangassemblage blijven.

Lost een gebreide constructie een probleem met fitting-speling op?

Een gebreide brandwerende hoes biedt een andere textielstructuur dan een gevlochten buis en kan nuttig zijn waar conformiteit en installatieflexibiliteit van belang zijn. Dat biedt geen universeel expansiepercentage.

Vraag de toegestane installatie-expansie aan voor de werkelijke gecoate hoes. Evalueer de vorm van de fitting, de staat van de coating en de afgewerkte dekking na installatie. Pas een expansieclaim voor een ongecoat vlechtwerk of een andere hoesfamilie niet toe op een met siliconen gecoate brandwerende hoes.

Als de fitting niet zonder overmatige kracht kan worden gepasseerd, overweeg dan de maat of installatiemethode opnieuw in plaats van een te kleine hoes op zijn plaats te dwingen.

Maatvoering van wikkelhoezen op basis van hun gesloten pasvorm

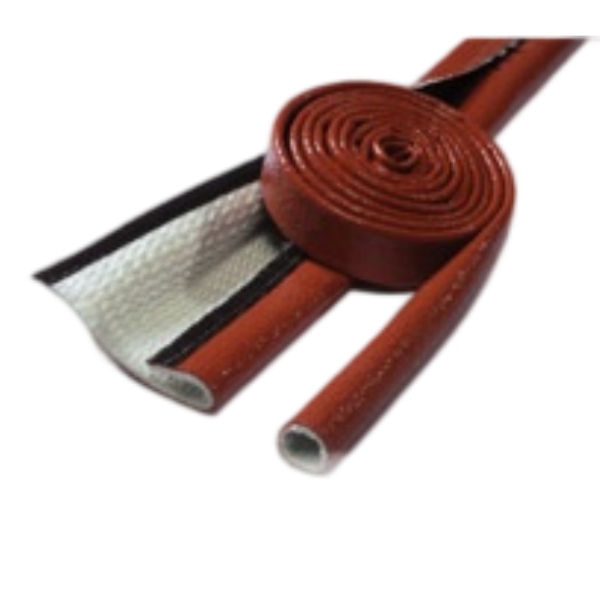

Voor een geïnstalleerde assemblage zonder bruikbare toegang tot het uiteinde, biedt een snap wrap brandwerende hoes een alternatief voor het schuiven van een buis over de fittingen. Een openbare constructie elimineert de vereiste voor doorvoer van de fitting, maar niet de noodzaak om de uiteindelijke pasvorm te controleren.

Specificeer de buitenafmetingen van de beschermde slang of bundel, de vereiste dekkingslengte en de sluitingsconstructie. Vraag naar de bruikbare gesloten diameter en de vereiste overlap. De breedte van het platte materiaal is niet dezelfde specificatie als de binnendiameter van de gesloten hoes.

Keur de sluiting goed op een monsterassemblage. De naad moet sluiten zoals ontworpen zonder uit elkaar te worden getrokken bij een bocht of het beschermde gedeelte bloot te laten. Bevestig de thermische geschiktheid afzonderlijk voor de geselecteerde sluitingsconstructie.

Maatvoering van brandwerende hoezen voor kabelbundels en kabelbomen

Meet een kabelbundel in de opstelling die deze in de hoes zal hebben. Het optellen van individuele kabeldiameters is geen betrouwbare vervanging voor het meten van de afgewerkte bundel, vooral waar kabels verschillende maten hebben of van positie veranderen langs de route.

Noteer de grootste dwarsdoorsnede, lokale uitgangen en connectorenafmetingen. Geef voor een niet-ronde bundel zowel de breedte als de hoogte op, samen met een schets of foto van de dwarsdoorsnede. Bevestig de pasvorm op de werkelijke vorm in plaats van deze als een perfect ronde slang te behandelen.

Een buisvormige huls heeft ook een haalbaar pad over de connectoren nodig. Waar aftakkingen of vaste aansluitingen dat pad blokkeren, overweeg dan een openbaar of afzonderlijk ingedeeld beschermingsontwerp. Ga er niet vanuit dat één te grote huls overal een acceptabele pasvorm biedt.

Inclusief wanddikte, bochten en beschermde lengte

De binnendiameter is slechts één dimensie in de geïnstalleerde assemblage. Als een eenvoudige cirkelvormige schatting is de buitendiameter van de huls de binnendiameter plus tweemaal de wanddikte. Naden, sluitingen en lokale compressie kunnen de werkelijke omvang veranderen, dus controleer de speling bij beugels en nabijgelegen componenten met behulp van een monster.

Meet de vereiste dekking langs de geleide assemblage in plaats van als een rechte lijn tussen eindpunten. Identificeer waar de huls moet beginnen en eindigen en houd vervolgens rekening met de goedgekeurde eindafwerking en eventuele bewegingsruimte in de tekening.

Controleer de gehulde assemblage op de beoogde buigradius en gedurende de toegestane beweging. De huls mag een slang niet in een krappere bocht dwingen dan toegestaan door de slangspecificatie, of terugtrekken uit een gebied dat dekking vereist.

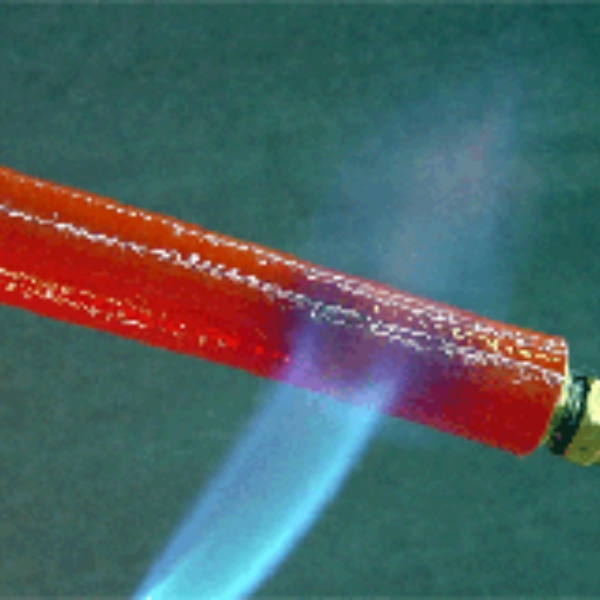

Beschouw een succesvolle dimensionale pasvorm niet als bewijs van thermische geschiktheid. Gebruik voor de bredere toepassingsbeoordeling de selectiegids voor brandwerende hulzen en hittebescherming.

Wat te sturen voor een aanbeveling voor de maat van een brandwerende huls

Een verzoek zoals "brandwerende huls voor 1/2-inch slang" laat verschillende dimensies onopgelost. Een offerteaanvraag met de volgende informatie geeft de leverancier een bruikbare basis voor selectie.

Keur vóór het vrijgeven van een productieorder een monster goed op installatie-inspanning, doorgang van fittingen, afgewerkte dekking, sluiting waar van toepassing en bewegingsvrijheid. Noteer het geaccepteerde onderdeelnummer en de constructie van de huls, zodat volgende bestellingen niet alleen op de nominale diameter vertrouwen.

Vragen over het bepalen van de maat van brandwerende hulzen

Past een 1/2-inch brandwerende huls op een 1/2-inch hydraulische slang?

Niet alleen omdat de labels overeenkomen. De slangaanduiding beschrijft gewoonlijk de boring, terwijl de hulsaanduiding de binnendiameter beschrijft. Meet de buitendiameter van de slang en controleer het installatiepad voordat u de huls selecteert.

Kan ik de binnendiameter van de huls meten vanaf de platgelegde breedte?

Beschouw de platgelegde breedte niet als de binnendiameter. De wanddikte van het textiel, vouwen en de meetmethode beïnvloeden de relatie. Bestel op basis van de door de leverancier opgegeven binnendiameter van de huls of het bruikbare pasbereik en verduidelijk de meetmethode wanneer toleranties belangrijk zijn.

Moet ik altijd één maat groter kiezen?

Nee. Catalogusverhogingen zijn niet uniform en één maat groter houdt geen rekening met fittingafmetingen, hulstoleranties of een lang installatiepad. Gebruik de afmetingen om maten te selecteren en bevestig vervolgens de vereiste speling en pasvorm van het monster.

Kan ik dezelfde maattabel gebruiken voor gevlochten, gebreide en snap-wrap hulzen?

Niet als garantie voor uitwisselbaarheid. De tabel op deze pagina identificeert geselecteerde EFRS buisvormige hulsmaten. Bevestig de afmetingen, het installatiegedrag en de gesloten pasvorm van een andere constructie afzonderlijk.

Vraag ondersteuning aan bij BSTFLEX voor het bepalen van de maat van brandwerende hulzen

Voor een brandwerende hoes voor hydraulische slangen project, stuur de werkelijke buitendiameter van de slang, de afmetingen van de grootste koppeling, de vereiste dekkingslengte en de installatiefase. Voeg voor kabelassemblages de afmetingen van de afgewerkte bundel en de lay-out van de connector toe.

Neem contact op met BSTFLEX voor een maataanbeveling, monster of OEM-offerte. Voeg een tekening of foto van de assemblage toe zodat de hoes kan worden beoordeeld op zowel het installatiepad als de uiteindelijke positie.
