Hoe meet u op maat gemaakte balgen: Samengedrukte lengte, uitgerekte lengte en montageafmetingen

Om op maat gemaakte balgen te meten, noteert u de kortste en langste afstanden tussen twee identieke montagepunten, de benodigde ruimte rondom het te beschermen onderdeel, de maximale buitenafmetingen en de afmetingen van beide eindstukken. Bij een rechte axiale installatie is het verschil tussen de twee geïnstalleerde lengtes de benodigde balguitslag.

Een cilinderslag of een foto van een oude hoes is een uitgangspunt, geen volledige specificatie. Een handige tekening laat zien waar de balg bevestigd is, hoeveel ruimte er overblijft wanneer het mechanisme zich terugtrekt en wat de vouwen tijdens de beweging moeten vrijmaken. Deze afmetingen gelden voor de gehele BSTFLEX.assortiment op maat gemaakte balgen, met aanvullende details voor ronde, rechthoekige, met ritsen en met draad ondersteunde constructies.

Begin bij de bevestigingspunten, niet bij de losse balg.

Identificeer de vaste en beweegbare bevestigingspunten op de machine. Markeer ze als Einde A en Einde B op een schets en geef de exacte referentievlakken aan die voor lengtemetingen worden gebruikt. Een montagevlak, een kraagschouder en de rand van een stofvouw zijn verschillende referentiepunten; verwissel deze niet.

Houd aan beide uiteinden van de beweging dezelfde referentiewaarden aan. Geef ook aan of een afmeting kragen, flenzen of montageplaten omvat, of alleen betrekking heeft op het flexibele geplooide gedeelte. Gebruik consequent millimeters of inches en identificeer de besturingseenheid op tekeningen waarop beide eenheden worden weergegeven.

Laat bevoegd personeel de apparatuur positioneren en beveiligen volgens de bedienings- en onderhoudsprocedures. Schakel, voordat u handmatige metingen uitvoert of een afdekking verwijdert, de gevaarlijke energiebron uit, controleer de veilige toestand en beveilig de onderdelen tegen onbedoelde beweging. Steek uw hand niet in een werkend mechanisme.

Gecomprimeerde lengte, uitgeschoven lengte en slag

In deze handleiding beschrijven Lc en Le de vereiste installatielengtes tussen de overeengekomen montagepunten. Ze beschrijven niet de niet-gecontroleerde beperkingen van een losse afdekking.

De twee gemonteerde eindposities moeten beide gecontroleerd worden. Een hoes kan voldoende uitschuifbaar zijn, maar te compact voor de beschikbare ruimte. Omgekeerd kan een compact opgevouwen hoes niet het vereiste bereik bieden. Ga er niet vanuit dat een ontspannen banklengte of het aantal vouwen beide problemen oplost.

De balg mag niet de eindstop van de machine worden. Meld alle extra bewegingen die de afdekking moet kunnen opvangen, zoals een onderhoudspositie of een gedefinieerde overloop, en laat de benodigde toleranties tijdens de ontwerpbeoordeling bevestigen.

Een uitgewerkt voorbeeld: Eindstukken buiten de slagberekening houden

Neem een ​​rechte axiale installatie in overweging met een kortste montageafstand van 120 mm en een langste montageafstand van 620 mm. In deze illustratieve opstelling bevindt zich een vast eindstuk van 20 mm tussen elk montagepunt en de aangrenzende actieve vouw.

De verplaatsing blijft 500 mm omdat dezelfde vaste offsets van beide metingen worden afgetrokken. Het aftrekken ervan van slechts één lengte zou een onjuist resultaat opleveren. De offsets in dit voorbeeld zijn de gedeelten die worden weergegeven tussen de montagepunten en de actieve vouwen; ze zijn niet automatisch gelijk aan de volledige fysieke lengte van een overlappende kraag.

Deze waarden illustreren slechts de meetmethode. Het zijn geen standaard BSTFLEX-afmetingen, een goedgekeurde compressieverhouding of bewijs dat een bepaalde constructie past. De stof, plooien, naden, steunen en eindstukken moeten nog steeds gezamenlijk worden beoordeeld. Voor offset-, hoek- of meerassige bewegingen dient u het bewegingspad te specificeren in plaats van alleen op deze axiale berekening te vertrouwen.

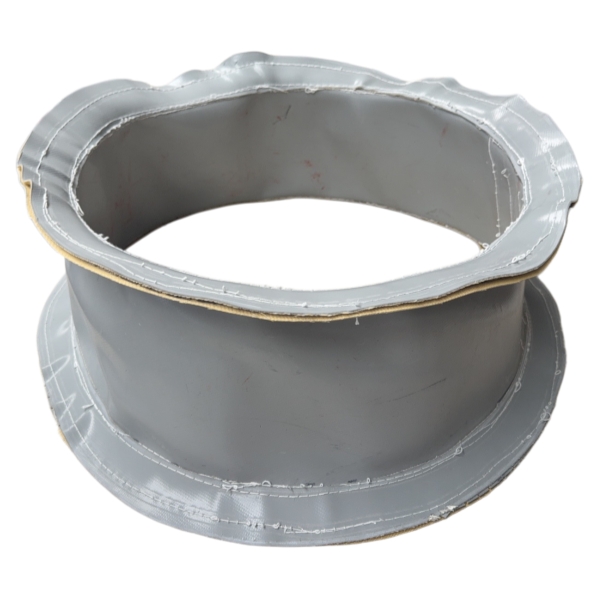

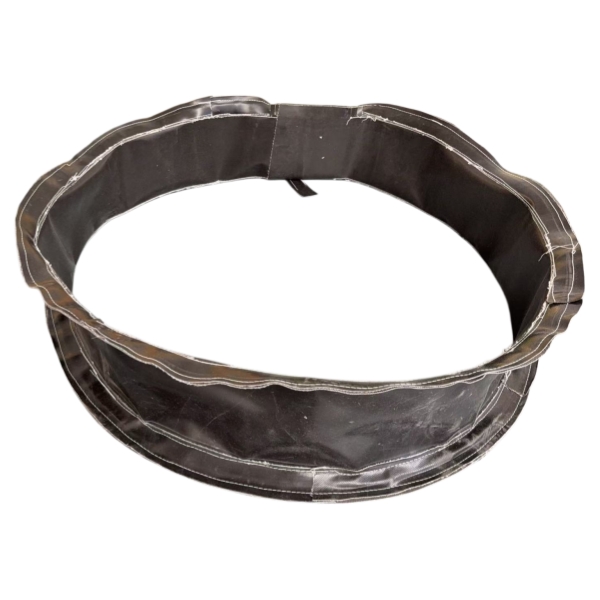

Ronde balg: aparte lichaamsspeling van kraagpasvorm

Voorgenaaide ronde balgen voor cilinderstangen en schroevenNoteer de grootste componentomhulling die de flexibele behuizing moet omsluiten. Neem daarbij alle schouders, moeren, koppelingen of andere onderdelen mee die zich binnen de beschermde ruimte bevinden, in plaats van alleen de stang of schroefas te meten.

Noteer vervolgens de maximaal toegestane buitendiameter, rekening houdend met de omringende beugels, sensoren, slangen en beschermkappen. Label de afmetingen van de componenten apart van de voorgestelde balgafmetingen, zodat de fabrikant de bewegingsvrijheid, de vouwdiepte en eventuele interne geleiders kan beoordelen.

De opening in de behuizing en de opening in de montagekraag dienen verschillende doeleinden. De behuizing moet voldoende ruimte hebben rond het bewegende onderdeel; de kraag moet passen op het bevestigingsoppervlak. Meet elk oppervlak afzonderlijk op, inclusief de bruikbare aangrijplengte en eventuele oneffenheden of groeven die de klemming beïnvloeden.

Geef aan of het ingesloten onderdeel roteert. Een afdekking rond een roterende schroef of as vereist voldoende speling en geleiding; er mag niet van worden uitgegaan dat deze met het onderdeel meedraait.

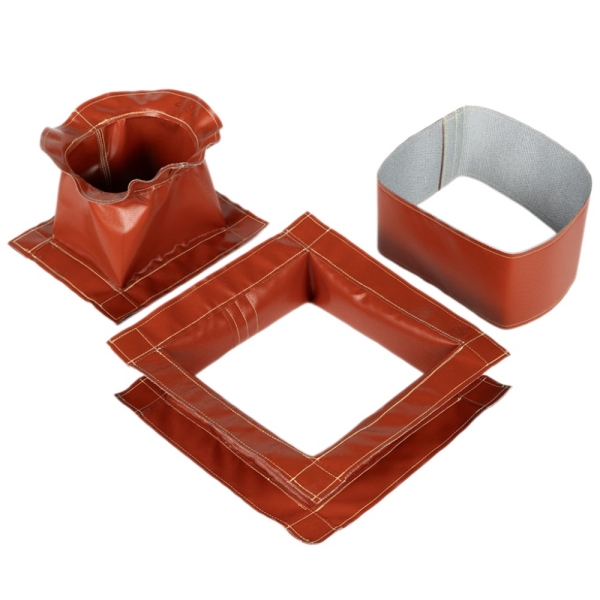

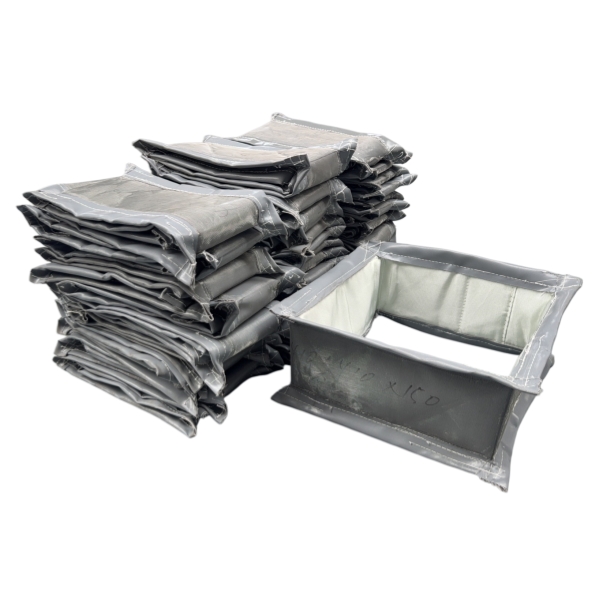

Rechthoekige balg: meet de volledige dwarsdoorsnede.

Voorgenaaide rechthoekige balgen voor machinegeleidingen en lineaire railsNoteer de vereiste binnenbreedte en -hoogte, samen met de maximaal beschikbare buitenbreedte en -hoogte. Een enkele breedtemeting is niet voldoende om een ​​rechthoekige afdekking te definiëren.

Toon railprofielen, lagerblokken, uitstekende bouten, smeernippels en andere kenmerken binnen het beschermde gebied. Voeg zowel een vooraanzicht als een zijaanzicht toe. Geef aan of de afdekking het hele profiel omsluit of slechts bepaalde zijden beschermt, en identificeer eventuele openingen die toegankelijk moeten blijven.

Meet beide eindframes afzonderlijk op. Ga er niet van uit dat de openingen, buitenmaten of montagegatenpatronen identiek zijn. Let op de hoekradii, de verschuivingen en eventuele obstakels die de toegang tot de bevestigingsmiddelen belemmeren.

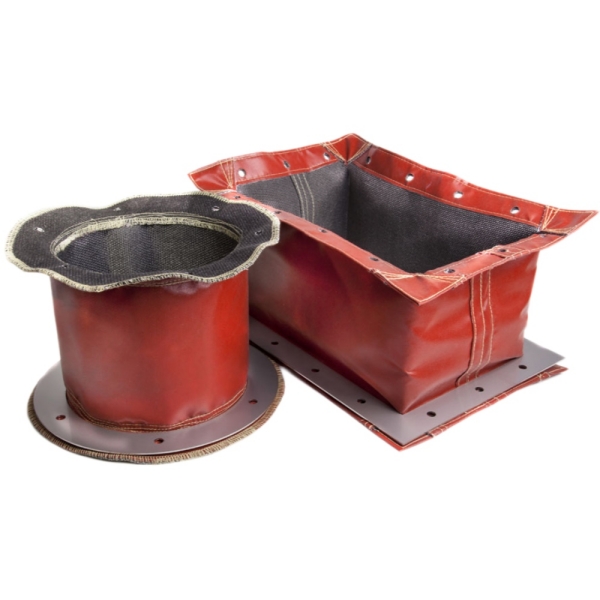

Noteer de montageafmetingen aan beide uiteinden.

Benoem de volgende details als Einde A en Einde B, zelfs als de fittingen symmetrisch lijken. Geef voor elke schets van een uiteinde de kijkrichting aan, zodat een asymmetrisch gatenpatroon of een asymmetrische ritspositie niet verkeerd kan worden geïnterpreteerd.

Geef aan of het bevestigingsmateriaal hergebruikt wordt of dat het bij de nieuwe afdekking wordt geleverd. Een detailfoto helpt bij het identificeren van de opstelling, maar voor het gatenpatroon en de bijbehorende afmetingen is nog steeds een gedetailleerde tekening of geverifieerde metingen nodig.

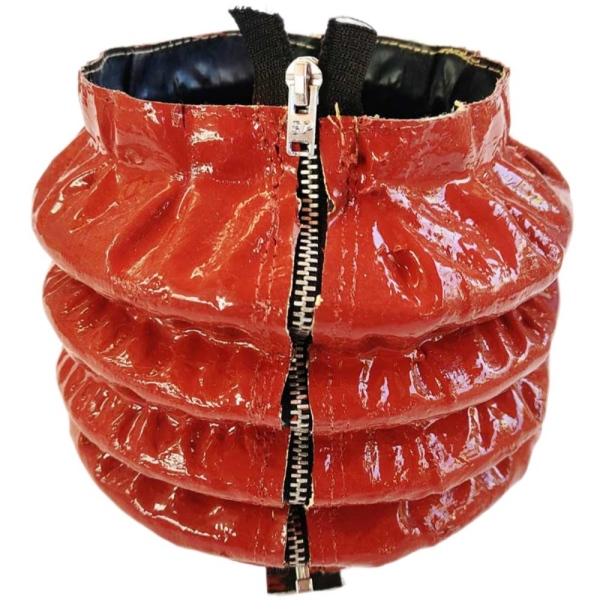

Balg met ritssluiting: inclusief de opening en toegangseisen

Bij het specificerengenaaide balg met ritssluiting voor achterafmontageVoeg de positie van de longitudinale opening toe aan het zijaanzicht. Bij een ronde afdekking is een klokpositie alleen nuttig als ook de kijkrichting is aangegeven.

Bepaal de beschikbare ruimte om de schuif te bedienen, de hoes te openen en de sluitingen aan de uiteinden te bereiken. Let op nabijgelegen beschermkappen, koelvloeistofuitlaten en hete oppervlakken die de sluitpositie kunnen beïnvloeden. Meet het werkprofiel met de rits gesloten; de breedte van een geopende stoffen hoes is niet gelijk aan de binnendiameter na installatie.

Controleer zowel de eindfittingen als de opening voor de stof. Een ritssluiting in de lengterichting kan de montage rond een bestaand onderdeel vereenvoudigen, maar een montageframe uit één stuk vereist mogelijk nog steeds demontage. De toegankelijkheid voor de installatie moet voor de complete constructie worden beoordeeld.

Draadgesteunde balg: voeg informatie over oriëntatie en ondersteuning toe.

Voorgenaaide, draadversterkte balgen voor toepassingen met grote diametersGeef dezelfde binnen-, buiten-, samengedrukte en uitgerekte afmetingen op en geef vervolgens aan of de installatie horizontaal, verticaal of schuin is.

Bij vervangingswerkzaamheden dient u, waar mogelijk, de bestaande ondersteuningsconstructie en de afstand daartussen vast te leggen en aan te geven of deze afstand is gemeten met de afdekking uitgeschoven of ingedrukt. Voeg foto's toe van beschadigde ondersteuningen, schuurplekken of doorgezakte gedeelten.

Gebruik draadversterking niet als reden om controles op de geleiding achterwege te laten. Vraag uzelf af of de geplande overspanning en beweging aparte geleiders, ophanging of tussensteunen vereisen. Houd rekening met de beschikbare ruimte voor deze componenten in plaats van de diameter van het doek als de volledige installatieomvang te beschouwen.

Voeg bedrijfsomstandigheden toe aan het maattabelblad.

Geef de bewegingssnelheid, de versnelling (indien bekend), het aantal cycli per minuut en de installatieoriëntatie aan. Beschrijf de normale omgevingsomstandigheden, blootstelling aan hete apparatuur, contact met koelvloeistof of olie, schurend stof en spanen. Maak bij blootstelling aan hitte onderscheid tussen de omgevingstemperatuur, stralingswarmte en eventueel contact met oppervlakken.

De gekozen stof, coating, naaigaren, rits en ondersteunende onderdelen moeten samen geschikt zijn voor de toepassing. Een temperatuurwaarde voor de stof alleen mag niet worden beschouwd als de maximale werktemperatuur van de gemonteerde balg.

Bij een volledig afgesloten of snel bewegende installatie is het belangrijk te onderzoeken hoe lucht kan binnenkomen en ontsnappen wanneer het volume van de hoes verandert. Vraag een ventilatiebeoordeling aan in plaats van ervan uit te gaan dat de lucht voldoende door de naden of rits kan stromen.

Een bestaande balg als vervangingsreferentie gebruiken

Bewaar de oude afdekking als referentie voor het profiel, de eindstukken, de positie van de sluiting en de constructie, maar controleer de vereiste afmetingen met de machine. Een versleten exemplaar kan uitgerekt, vervormd of onvolledig zijn. De ogenschijnlijke maximale reikwijdte is geen garantie voor een acceptabele werklengte.

Fotografeer beide bevestigingen, de complete installatie en eventuele defecten. Markeer gemeten waarden, tekeningwaarden en schattingen afzonderlijk. Indien een afmeting niet betrouwbaar kan worden gecontroleerd, geef deze dan aan als 'niet geverifieerd' in plaats van deze als een bevestigde productieafmeting te presenteren.

Vragen die u moet beantwoorden voordat u een offerte aanvraagt

Is de slag van de machine voldoende om de balg te specificeren?

Nee. Dezelfde slag kan optreden bij verschillende montageafstanden. Zowel de maximale geïnstalleerde lengte, de doorsnede als de eindfittingen zijn nodig om te bepalen of een voorgestelde afdekking past.

Kan de gecomprimeerde lengte worden berekend aan de hand van het aantal vouwen?

Niet alleen af ​​te leiden uit het aantal vouwen. Stofdikte, naden, versteviging, sluiting en overgangen aan de uiteinden beïnvloeden het opgevouwen pakket. Geef de beschikbare ruimte op en vraag om een ​​bevestigd ontwerp.

Moet er extra lengte worden toegevoegd voordat de afmetingen worden doorgegeven?

Stuur eerst de daadwerkelijk gemeten afstanden door. Geef eventuele extra verplaatsingen afzonderlijk aan en laat de benodigde speling tijdens de ontwerpbespreking vaststellen. Onverklaarde toevoegingen kunnen de installatie-eisen onduidelijk maken.

Stuur een meetpakket voor op maat gemaakte balgen.

Een nuttig offertepakket bevat een zijaanzicht met afmetingen, vooraanzichten van beide montageposities, foto's van de installatie en de vereiste bedrijfsomstandigheden. Vermeld Lc en Le met hun referentiepunten, de afmetingen van het te beschermen component, de buitenafmetingen, montagedetails, toegang tot de behuizing en eventuele ondersteuningsvereisten.

Vermeld de hoeveelheid, of het project een vervanging of een nieuwe OEM-assemblage betreft, en eventuele tekeningwijzigingen of materiaaleisen. BSTFLEX kan tekeningen, afmetingen of een bestaand voorbeeld beoordelen voor een voorstel voor op maat gemaakte balgen. Bevestig de definitieve afmetingen en constructie op de goedkeuringstekening vóór de productie.
