Brandwerende hoes voor inductiesmeltovens: watergekoelde vermogenskabels en slangbescherming

De flexibele aansluitingen rond een inductieoven vereisen een eigen beveiligingsplan. Een watergekoelde voedingskabel, een aparte koelwaterslang en een hydraulische leiding kunnen door hetzelfde gebied lopen, terwijl ze zeer verschillende functies vervullen. Hun buitendiameters lijken misschien op elkaar, maar hun elektrische, koelings- en mechanische eisen zijn niet uitwisselbaar.

Vuurvaste huls voor inductiesmeltenDeze beschermhuls biedt een externe beschermingslaag voor slangen en leidingen die worden blootgesteld aan stralingswarmte of spatten van gesmolten metaal. Bij de keuze moet rekening worden gehouden met de blootstelling tijdens de daadwerkelijke installatie, de beweging van de oven en de toegankelijkheid voor inspectie. De huls vormt een aanvulling op de goedgekeurde montage; hij vervangt niet de isolatie van de voedingskabel, het koelcircuit of de drukslang.

DeBSTFLEX brandwerende manchettenreeksDit omvat met siliconen gecoate glasvezelconstructies voor het evalueren van deze externe beschermingsvereisten voor gieterijapparatuur.

Identificeer de leiding voordat u de dekking ervan specificeert.

Gebruik de tekening van de apparatuur om aan te geven wat zich in elk beveiligd gedeelte bevindt. Beschrijf een watergekoelde elektrische kabel in het aanvraagformulier in het bijzonder niet simpelweg als een waterslang.

Identificeer elk circuit afzonderlijk, zelfs wanneer meerdere lijnen een gemeenschappelijke steun delen. Combineer ze niet in één te grote behuizing zonder dat de ontwerper van de apparatuur de beweging, koeling, elektrische scheiding en inspectiemogelijkheden heeft beoordeeld.

Geef de blootstelling aan bij het lood, niet de smelttemperatuur.

De temperatuur van het metaalbad is niet de continue bedrijfstemperatuur van de huls. Beschrijf de positie van de beschermde leiding ten opzichte van de ovenopening, het gietgebied, hete oppervlakken en bestaande barrières.

Noteer of het probleem aanhoudende stralingswarmte, incidentele druppels, herhaaldelijk spatten of mogelijk contact met een heet oppervlak betreft. Vermeld het metaal of de legering en eventuele blootstelling aan slakken. Een algemene beschrijving van gesmolten metaalspatten is niet voldoende om elk materiaal voor elk gieterijproces goed te keuren.

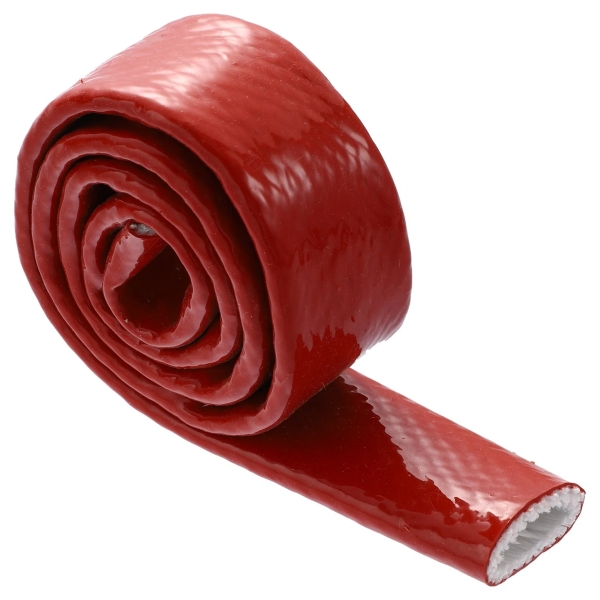

DeBSTFLEX EFRS siliconen gecoate glasvezel brandwerende hulsHet product maakt gebruik van een gevlochten glasvezelbehuizing onder siliconenrubber en is bedoeld voor de bescherming van slangen en kabels in industriële omgevingen met hoge temperaturen. Het is een product dat moet worden beoordeeld op basis van de gespecificeerde blootstelling, en biedt geen automatische kwalificatie voor het complete ovencircuit.

Vraag om relevante productgegevens en testresultaten met vermelding van de blootstellingsduur en acceptatiecriteria. Indien het gevaar een aanhoudende straal, opgehoopt metaal of een uitloop van een oven betreft, is een aparte technische beschermingsbeoordeling vereist. Beschouw een slanghuls niet als vervanging voor de beschermende barrières van de apparatuur.

Bescherming van de watergekoelde stroomkabel begint met een gezonde kabel.

Een watergekoelde voedingskabel bestaat uit meer dan alleen een rubberen buitenslang. De geleiderconfiguratie, de aansluitingen en de waterdoorvoer werken samen. Interne slijtage kan de koelstroom belemmeren, zelfs als de buitenkant er nog goed uitziet.

Voordat u een vervangende beschermkap specificeert, moet u eerst vaststellen waarom de bestaande bescherming beschadigd is geraakt. Plaatselijke externe spatten en oververhitting als gevolg van een beperkte waterstroom vereisen verschillende herstelmaatregelen. Het toevoegen van een dikkere huls zal een beschadigde geleider, een slechte elektrische verbinding of een koelingsbelemmering niet repareren.

Behoud de koelingsvereisten.

Laat de fabrikant van de oven of de hoofdaannemer de voorgestelde buitenbekleding beoordelen aan de hand van de bedrijfsbelasting. Behoud de vereiste waterdoorvoer, temperatuurlimieten en bewakingsvoorzieningen. Druk de onderliggende slang niet samen met een te kleine bekleding en verplaats de steunen ervan niet alleen om de huls passend te maken.

Externe isolatie beïnvloedt de warmteoverdracht rondom de assemblage. De geschiktheid ervan moet daarom worden gecontroleerd met de kabel in de goedgekeurde elektrische en koelingsomstandigheden, in plaats van alleen te worden beoordeeld op basis van de temperatuuraanduiding die op het specificatieblad van de kabelmantel staat vermeld.

Houd elektrische beveiliging apart.

Gebruik de materiaalspecificatie van een brandwerende hoes niet als spanningswaarde voor de complete stroomkabel. Houd de voorgeschreven slangisolatie, aansluitafstand en elektrische afstanden aan. Een thermische hoes geeft geen toestemming om een ​​onder spanning staande kabel aan te raken.

Laat de fabrikant van de apparatuur de sluitingen en bevestigingsmaterialen in de buurt van stroomaansluitingen en inductiecomponenten goedkeuren. Metalen kliksluitingen, banden of andere bevestigingsmiddelen mogen de vereiste afstanden niet overbruggen of een onbedoeld contactpunt creëren.

Controleer de dekking tijdens het kanteltraject van de oven.

Voor een kantelbare oven dient u een routetekening te maken waarop de posities van de leidingen en slangen tijdens de toegestane beweging zijn aangegeven. Een foto van de oven in rechtopstaande positie is nuttig, maar geeft geen volledig beeld van de installatie.

Controleer waar het omhulde gedeelte buigt, een steunpunt nadert, van richting verandert of een aangrenzende lijn passeert. Stel vast of de omhulling kan terugschuiven vanuit een vereist beschermd gebied of zich kan ophopen in plooien die de beweging belemmeren.

Houd bij de beugels en geleiders rekening met de grootste buitenafmetingen van de afgewerkte afdekking. Controleer bij een verwijderbare constructie of de overlapping tussen de bevestigingsmiddelen en rond bochten effectief blijft. De huls moet de goedgekeurde route volgen zonder de onderliggende constructie onder de toegestane buigradius te dwingen.

Gebruik de door het apparatuurteam goedgekeurde methode voor de bewegingsbeoordeling, waarbij personeel uit de buurt van bewegende apparatuur moet blijven. Plaats of verstel de huls niet handmatig terwijl de oven of de daaraan verbonden mechanismen in beweging zijn.

Kies de installatieindeling rondom de servicetaak.

Bij een nieuwe of gereviseerde stroomkabel kan een brandwerende buishuls worden overwogen als onderdeel van het assemblageproces van de kabelfabrikant. Controleer bij de installatie van de huls of deze past op de aansluiting. De slangdiameter alleen geeft hiervoor geen uitsluitsel.

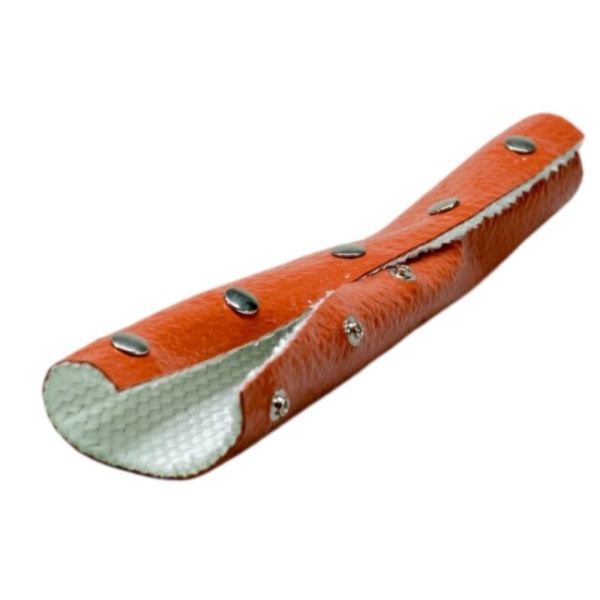

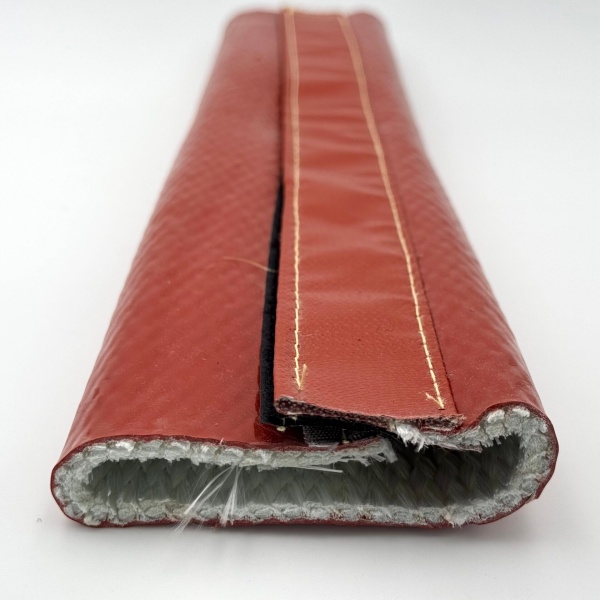

Voor een bestaande verbinding zonder eindtoegang, eenkliksluiting brandwerende hoesBiedt een opening in de lengterichting aan voor evaluatie. Specificeer de bruikbare gesloten pasvorm, de positie van de naad en de inspectietoegang. Bevestig dat de voorgestelde sluiting geschikt is voor de elektrische en thermische omgeving.

Als een flens, aftakking of steun ervoor zorgt dat een standaardmanchet het vereiste oppervlak niet kan bedekken, dien dan de geometrie in voor een beoordeling van de dekking op maat. Het aanbrengen van openingen in een standaardproduct verandert de dekking en mag geen ongedocumenteerde aanpassing in het veld worden.

Gebruik deMaattabel voor brandwerende manchetten en handleiding voor montageafstandvoor het dimensionale uitgangspunt. Keur vervolgens de daadwerkelijk geïnstalleerde configuratie goed in plaats van een nominale afmeting van een andere oven over te nemen.

Koelslangen en hydraulische slangen vereisen aparte beslissingen.

Bij koelwaterslangen is het belangrijk om de aansluitingen regelmatig te controleren en lekken op te sporen. Bedek een vermoedelijk lek niet om de installatie er mooier uit te laten zien. Water dat in contact komt met gesmolten metaal kan een explosie veroorzaken; een externe huls is geen lekdichtingssysteem.

Voor hydraulische leidingen in de buurt van de oven, deBSTFLEX hydraulische slang brandwerende hoesBiedt een basisproduct voor externe thermische bescherming. Controleer de feitelijke vloeistof, slanglimieten, routing en wrijvingsomstandigheden afzonderlijk. De toegevoegde huls verhoogt de drukclassificatie van de slang niet en biedt geen gegarandeerde bescherming tegen slangbreuk.

Noteer de gekozen huls bij het juiste circuit. Een reservehuls die is goedgekeurd voor een hydraulische leiding mag niet zomaar op een watergekoelde elektrische leiding worden gemonteerd, ook al komen de afmetingen toevallig overeen.

Maak het beschermde gebied inspecteerbaar

Bepaal hoe technici de slang of leiding onder de afdekking zullen inspecteren. Geef aan welke delen geopend moeten worden, welke aansluitingen toegankelijk moeten zijn en welke labels leesbaar moeten blijven. Specificeer bij een afdekking met meerdere secties de overlapping van de verbindingen in plaats van installateurs zelf een overlapping te laten kiezen.

Tijdens een geautoriseerde inspectie dient u zowel de huls als de onderliggende constructie te onderzoeken. Let op verschoven bekleding, beschadigde coating, blootliggend textiel, defecte sluitingen en plaatselijke wrijving. Laat een bevoegde specialist lekkage, vervorming, elektrische schade of abnormale verhitting beoordelen.

Een manchet die na een spatwaterincident nog steeds vastgemaakt kan worden, is niet per se geschikt voor hergebruik. Pas de overeengekomen inspectie- en vervangingscriteria toe, inclusief eventuele incidentgerelateerde vervangingsvereisten. Houd een register bij van de locatie van de schade; herhaalde schade op één punt rechtvaardigt een herziening van de route of de barrière, niet alleen herhaalde vervanging van de manchet.

Plan de installatie binnen de procedure voor het uitschakelen van de oven.

Installeer of verwijder de beveiliging pas nadat de oven de toestand heeft bereikt die vereist is volgens de onderhoudsprocedure. Voer geen werkzaamheden aan de beschermhuls uit terwijl de apparatuur gesmolten metaal bevat of terwijl de relevante elektrische of mechanische gevaren niet onder controle zijn.

Volg de voorgeschreven uitschakel- en afkoelprocedure, inclusief het voortzetten van de koeling waar nodig. Het uitschakelen van de smeltinstallatie is geen toestemming om het koelproces te onderbreken. Gekwalificeerd personeel moet de gespecificeerde energie-isolatietoestand vaststellen en controleren voordat de werkzaamheden beginnen.

Omzeil geen systemen voor doorstroming, temperatuur, aardlek of andere veiligheidsvoorzieningen tijdens een proefmontage. Een productgeschiktheidsbeoordeling moet binnen de veilige bedienings- en onderhoudsprocedures van de fabrikant blijven.

Wat een gieterij moet opsturen voor een sleeve-review

Een gedetailleerde routetekening is nuttiger dan een aanvraag waarin alleen de oveninhoud en de diameter van de huls worden vermeld. Vermeld de volgende toepassingsinformatie bij de gevraagde hoeveelheden.

Voor een vervangingsproject dient u foto's van de oude bekleding en de daarop aanwezige beschadigingen bij te voegen. Voor een nieuwe installatie dient u de voorgestelde montage- en bekledingsdetails te verstrekken voordat u de productielengtes goedkeurt.

Vragen over vuurmantels voor inductieovens

Kan een gewone glasvezelmantel een met siliconen beklede brandwerende mantel vervangen?

Ga niet uit van gelijkwaardigheid. De coating en de afgewerkte wandconstructie maken deel uit van het beschermende ontwerp. Stem het gekozen product af op de vereiste hitte-, spat- en installatieomstandigheden in plaats van alleen het glasvezelgehalte te vergelijken.

Kan een brandwerende huls oververhitting in een watergekoelde voedingskabel verhelpen?

Nee. Het kan weliswaar bescherming bieden tegen externe hitte, maar het verhelpt geen onvoldoende koeling of een interne elektrische storing. Stel de oorzaak van de oververhitting vast voordat u de buitenkap selecteert of vervangt.

Is een inductieovenmantel uitwisselbaar met een kabelmantel voor een elektrische vlamboogoven?

Niet alleen op basis van productnaam of diameter. Vergelijk de elektrische belasting, kabelconstructie, beweging, blootstelling en het vereiste ontwerp van de kabelmantel. Een standaard buisvormige kabelmantel is niet automatisch gelijk aan een speciaal ontworpen meerlaagse kabelmantel voor hoogspanningsinstallaties.

Vraag monsters aan van brandwerende hoezen voor uw inductiesmeltapparatuur.

BSTFLEX levert met siliconen gecoate glasvezel brandwerende hoezen voor de bescherming van slangen en kabels aan de buitenkant. Speciale diktes, lengtes en pakkingopties zijn beschikbaar. Voor inductiesmeltprojecten moet de voorgestelde hoes afgestemd zijn op de daadwerkelijke leiding of slang.

Stuur de circuitidentificatie, de routetekening, de buitenafmetingen, de blootstellingsdetails en de hoeveelheid. Vermeld of het gaat om een ​​buisvormige huls voor een nieuwe kabel of een te openen afdekking voor een bestaande installatie.

Vraag productgegevens, monsters of een offerte aan voor een gieterij-vuurmantel.Neem de eisen van de fabrikant van de apparatuur mee, zodat de externe bescherming kan worden beoordeeld zonder het goedgekeurde elektrische, koelings- of hydraulische ontwerp te hoeven wijzigen.
