Textiele expansiestukken met riembevestiging versus geflensde expansiestukken: het verbindingsprofiel kiezen

Bandtype en met flenzen voorziene weefselcompensatoren gebruiken verschillende methoden om het flexibele element te verbinden met industriële leidingwerken. Het verschil heeft invloed op meer dan alleen het uiterlijk. Het verbindingsprofiel kan van invloed zijn op de beschikbare beweging, de installatieruimte, het frame-ontwerp, de opstelling van de binnenbekleding, vervangingswerkzaamheden en de manier waarop de flexibele band wordt vastgeklemd of vastgebout aan het aangrenzende kanaal.

Geen van beide configuraties is automatisch beter. Een geschikt ontwerp hangt af van het bestaande kanaalraakvlak, de bewegingsvereisten, de temperatuur, de druk, het procesmedium, de deeltjesomstandigheden en de beschikbare toegang voor installatie.

BSTFLEX vervaardigt speciale niet-metalen weefselcompensatoren voor ronde, rechthoekige en speciale industriële kanaalsystemen. Deze handleiding legt de praktische verschillen uit tussen bandtype en geflensde configuraties en de informatie die kopers moeten verstrekken voordat ze een van beide ontwerpen selecteren.

Snelle vergelijking: Bandtype vs. geflensd type

Deze tabel is een selectieoverzicht, geen universele ontwerpregel. De uiteindelijke geometrie en prestaties moeten worden bepaald op basis van de daadwerkelijke projectomstandigheden.

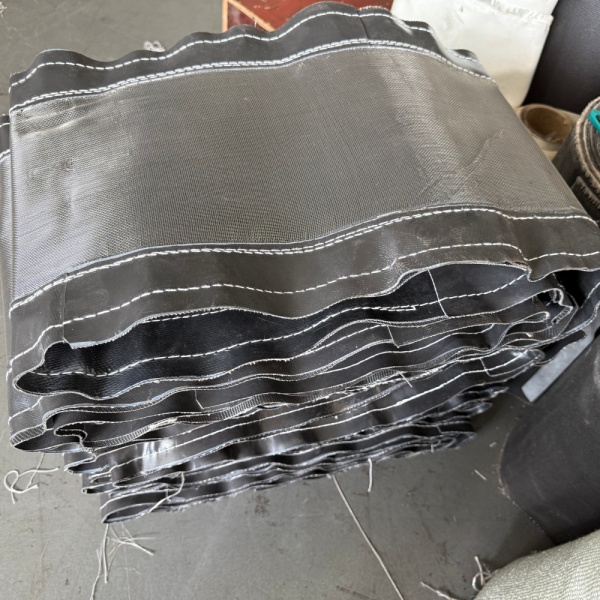

Wat is een stoffen compensator van het bandtype?

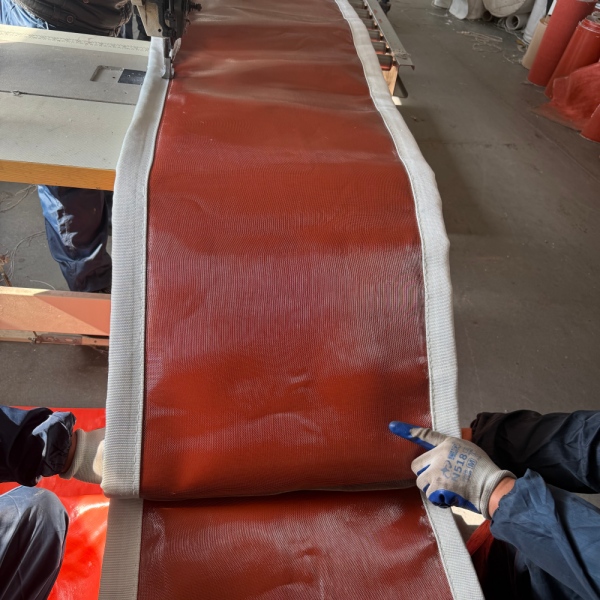

In een stoffen compensator van het bandtype, wordt het flexibele element over het algemeen geproduceerd als een platte band en bevestigd rond speciaal ontworpen metalen frames. Klemstrips, bevestigingsmiddelen of een andere goedgekeurde bevestigingsmethode houden de band op het frame.

De flexibele band overbrugt de ruimte tussen de bevestigingsgebieden en vervormt naarmate de aangrenzende kanalen ten opzichte van elkaar bewegen.

Een opstelling van het bandtype kan worden gebruikt met:

• Ronde leidingen
• Rechthoekige leidingen
• Vierkante kanalen
• Grote industriële afzuigsystemen
• Heteluchtkanalen
• Rookgassystemen
• Aansluitingen voor ventilatorinlaat en -uitlaat

Het belangrijkste voordeel is niet simpelweg dat het doek vlak is. Het afzonderlijke bevestigingsframe biedt de ontwerper van de expansieverbinding flexibiliteit om de positie van de balg, de beschikbare bewegingszone en de afstand tot het procesgas te bepalen.

Waarom de terugligging van het frame belangrijk is

In een kanaal met hoge temperaturen kan het nuttig zijn om het flexibele element verder weg te plaatsen van de directe gasstroom. Een frame van het type met balg kan een terugligging creëren tussen het gastraject en de flexibele balg.

Die ruimte biedt plaats aan componenten zoals:

• Interne stromingsgeleiders
• Thermische isolatie
• Isolatiekussens
• Op hoop-/ophopingsbarrières
• Bescherming van het hittedeel

De terugligging op zich garandeert geen temperatuurbescherming. Gastemperatuur, geometrie van de geleider, isolatieconstructie en balgmaterialen moeten nog steeds gezamenlijk worden geëvalueerd.

Raadpleeg voor veeleisende thermische toepassingen onze gids over textiel-expansiestukken voor hoge temperaturen.

Wat is een geflensd textiel-expansiestuk?

In een geflensd textiel-expansiestuk, bevat het flexibele element flensvormige randen of poten die deel uitmaken van de verbinding met het aangrenzende kanaal of de ondersteunende constructie.

Sommige fabrikanten noemen bepaalde uitvoeringen:

• Geflensd type
• U-type
• Integraal geflensd type

Deze termen zijn gerelateerd, maar mogen niet automatisch bij elke fabrikant als identiek worden beschouwd. De projecttekening moet de werkelijke geometrie bepalen, in plaats van uitsluitend af te gaan op een configuratienaam.

Een geflensde configuratie kan nuttig zijn wanneer het bestaande systeem al is ontworpen rond een flens-tot-flensverbinding of wanneer de beschikbare installatieruimte niet geschikt is voor een groot extern bandframe.

Selecteer niet louter op basis van beschikbare ruimte

Het kan aantrekkelijk zijn om te kiezen voor een geflensde constructie wanneer de installatieruimte kort is. Die benadering kan echter misleidend zijn.

De vereiste flexibele geometrie moet nog steeds plaats bieden aan:

• Axiale compressie
• Axiale expansie
• Dwarsverplaatsing
• Hoekverplaatsing
• Gecombineerde verplaatsing
• Drukgerelateerde vervorming
• Herhaalde thermische cycli

Een compacte verbinding die onvoldoende flexibel materiaal biedt voor de vereiste verplaatsing, wordt niet beter puur omdat deze tussen de bestaande flenzen past.

Bandtype betekent niet alleen de band

Een verbinding van het bandtype kan in verschillende leveringsomvangen worden geleverd.

Afhankelijk van het project kan de gevraagde levering omvatten:

• Alleen flexibele band
• Flexibele band met isolatiecomponenten
• Band met op hoop barrière
• Band met interne voering
• Volledig metalen frame en flexibele eenheid
• Voorgemonteerde expansiestukeenheid

Dit onderscheid is met name belangrijk bij vervangingsprojecten.

Als de bestaande metalen frames geschikt blijven, heeft een klant mogelijk alleen een vervangende flexibele band nodig. Als de frames, voeringen of bevestigingsoppervlakken beschadigd zijn, herstelt het alleen vervangen van het weefsel wellicht niet de beoogde geometrie of prestatie.

Gebruik voor een bestaande installatie onze meetgids voor vervangende weefselexpansiestukken voordat u de aanvraag voor een offerte opstelt.

Flens-type betekent geen standaard flens

De frase “flens-expansiestuk” moet niet worden geïnterpreteerd als de betekenis dat elk gewricht een standaard pijpflens gebruikt.

Industriële weefselexpansiestukken worden vaak aangesloten op grote gefabriceerde kanalen. Hun aansluiting kan rechthoekig, rond, vierkant of projectspecifiek zijn.

De tekening dient het volgende aan te geven:

• Afmetingen van de kanaalopening
• Flensbreedte
• Flenstdikte waar relevant
• Gatdiameter
• Steek van de boutgaten
• Hoekconstructie
• Verbindingsafstand
• Afmetingen van het flexibele profiel

Voor grote rechthoekige systemen verdienen het hoekprofiel en het gedrag van de lange zijde speciale aandacht. Zie rechthoekige weefselexpansiestukken voor industriële kanalen voor aanvullende maatinganwijzingen.

Beweging is meestal belangrijker dan de configuratienaam

Een koper dient niet alleen het volgende te specificeren:

“Bandtype vereist”

of:

“Flenstype vereist.”

De fabrikant heeft ook de werkelijke bewegingsbehoefte nodig.

Het flexibele profiel moet rond dit bewegingsbereik worden ontworpen. Alleen configuratienamen kunnen geen bewegingscapaciteit vaststellen.

Temperatuur kan de voorkeursarchitectuur veranderen

Hoge gastemperatuur kan de relatie tussen de flexibele band en het gastoerental bijzonder belangrijk maken.

Een constructie van het type met band kan ruimte bieden voor:

• Een terugligging ten opzichte van de directe gasstroom
• Interne isolatie
• Textiel voor hete zijden
• Stroomgeleiders
• Componenten voor accumulatiebeheersing

Dit kan bandachtige opstellingen nuttig maken in veel hogetemperatuur-leidingsystemen.

Het zou echter onjuist zijn om te concluderen dat elke hogetemperatuur-expansieverbinding van het type met band moet zijn. Een juist ontworpen geflensde constructie kan ook geschikt zijn wanneer de materialen, het profiel en de thermische bescherming aansluiten bij de toepassing.

Het juiste materiaalpakket kan glasvezel, gecoate glasvezel, materialen op basis van PTFE, siliciumtextiel en isolatie combineren. Zie onze gids over materialen voor weefselexpansiestukken voor de rol van elke laag.

Stof en slijtage kunnen een beschermde bandlocatie begunstigen

Met stof geladen gas bepaalt niet automatisch de band- of geflensde constructie, maar het kan wel invloed hebben op de architectuur rond het flexibele element.

Waar deeltjes direct tegen de band zouden kunnen slaan, kan het systeem een stroomgeleider vereisen. Waar vaste stoffen de holte van de verbinding kunnen binnendringen en de beweging kunnen beperken, kan ook een accumulatiebarrière worden overwogen.

Deze componenten vervullen verschillende functies.

Stroomgeleider: beschermt het flexibele element tegen directe gasstroom en deeltjesimpact.

Accumulatiebarrière: helpt het binnendringen of ophopen van vaste stoffen in de holte van het expansiestuk te beperken.

De ontwerper moet nog steeds voldoende speling bieden voor de volledige gespecificeerde beweging.

Overweeg positieve en negatieve druk

Het flexibele element verandert van vorm onder druk. Dit is met name belangrijk bij grote weefselexpansiestukken.

Bij negatieve druk kan de band naar de binnenkant van de leiding worden getrokken. Bij positieve druk wordt het flexibele element in de tegenovergestelde richting belast.

Geef bij het vergelijken van band- en geflensde ontwerpen het volgende op:

• Normale bedrijfsdruk
• Ontwerpdruk
• Positief of negatief teken
• Drukeenheden
• Bekende drukpulsaties

Als het expansiestuk zich dicht bij een ventilator of klep bevindt, moeten herhaalde drukschommelingen ook worden geïdentificeerd.

Riemtype kan toekomstige vervanging van de riem vereenvoudigen

Een reden waarom constructie van het riemtype aantrekkelijk kan zijn bij onderhoudstoepassingen, is dat de flexibele riem afzonderlijk kan worden vervangen van de behouden metalen frames.

Dit is alleen een voordeel wanneer:

• De frames structureel geschikt blijven
• De bevestigingsoppervlakken bruikbaar blijven
• De voering correct gepositioneerd blijft
• De oorspronkelijke geometrie passend blijft
• De bedrijfsomstandigheden niet zijn veranderd buiten de oorspronkelijke specificatie

Een beschadigde riem zou daarom inspectie van de volledige montage moeten activeren voordat een herhalingsbestelling wordt geplaatst.

Zie oorzaken van falen van weefselcompensatoren, inspectie en preventie wanneer een bestaande compensator is gescheurd, oververhit, gelekt of herhaaldelijk is beschadigd.

Open riem of eindloze riem is een afzonderlijke beslissing

Verbindingsprofiel en leveringsvorm zijn aan elkaar gerelateerd, maar het is niet dezelfde vraag.

Een weefselelement van het riemtype kan mogelijk worden geleverd als:

• Een gesloten of eindloze riem
• Een open riem voorbereid voor een goedgekeurde sluiting op locatie
• Onderdeel van een complete voorgemonteerde compensator

De juiste keuze hangt af van de toegankelijkheid bij de installatie en de goedgekeurde verbindingsmethode.

Een eindloze riem kan bijvoorbeeld moeilijk te installeren zijn rond een bestaand kanaal wanneer geen van beide uiteinden kan worden losgekoppeld. Een open riem kan het toegangsprobleem oplossen, maar de sluiting op locatie moet compatibel zijn met de geselecteerde constructie.

Dit onderwerp moet onafhankelijk van de keuze tussen riem- en flensprofielen worden gespecificeerd.

Hoe zit het met weefselcompensatoren van het combinatietype?

Sommige systemen van weefselcompensatoren combineren eigenschappen van configuraties met riem en flens.

Een combinatieontwerp kan nuttig zijn wanneer de twee kanaalinterfaces verschillend zijn of wanneer de projectgeometrie verschillende bevestigingsprofielen vereist aan tegenover elkaar liggende zijden van het flexibele element.

Ga er niet van uit dat een configuratie met een combinatie een universele oplossing is voor moeilijke installaties. De fabrikant heeft nog steeds dezelfde technische invoer nodig: afmetingen, beweging, temperatuur, druk, medium en installatiegeometrie.

Nieuwe installatie versus vervangingsproject

Voor een nieuw kanaalsysteem

De configuratie van de compensator kan vóór de fabricage worden afgestemd op het kanaalontwerp. Hierdoor kan de ontwerper het volgende evalueren:

• Vereiste terugligging van het frame
• Beschikbare ruimte van aangezicht tot aangezicht
• Opstelling van de voering
• Breedte van de flexibele riem
• Toegang voor montage
• Toekomstige vervanging van de riem

In deze situatie kan het selecteren van het riemtype of flenstype deel uitmaken van het oorspronkelijke systeemontwerp.

Voor een vervanging

De bestaande interface kan sterk van invloed zijn op het vervangingsprofiel.

Voordat u overstapt van het flenstype naar het riemtype, of van het riemtype naar het flenstype, moet u evalueren of de wijziging invloed heeft op:

• Totale geïnstalleerde afmetingen
• Vereiste beweging
• Geometrie van het metalen frame
• Bestaande binnenbekleding
• Belastingen op de kanaalsteun
• Toegang voor onderhoud
• Omvang van de fabricage op locatie

Een vervangingsproject mag de configuratie niet veranderen simpelweg omdat een bepaald ontwerp eenvoudiger te produceren lijkt.

Vragen die kopers moeten stellen voordat ze een keuze maken

Gebruik de volgende vragen tijdens de beoordeling van de specificaties:

1. Welke verbindingsgeometrie is er al aanwezig?
2. Betreft dit een nieuwe installatie of een vervanging?
3. Hoeveel axiale, laterale en hoekbeweging is er vereist?
4. Wat is de beschikbare inbouwruimte?
5. Moet de flexibele band uit de gassentroom worden geplaatst?
6. Is een interne bekleding vereist?
7. Is isolatie vereist?
8. Zijn er stof- of schurende deeltjes aanwezig?
9. Moet de band kunnen worden vervangen zonder de metalen frames te verwijderen?
10. Kan er fysiek een gesloten ring-element worden geïnstalleerd?
11. Is een goedgekeurde veldverbinding vereist?
12. Zijn de inlaat- en uitlaatverbindingen identiek?

Deze antwoorden zijn nuttiger voor de fabrikant van compensatoren dan het kiezen van een configuratie puur op basis van het uiterlijk.

RFQ-gegevens voor bandtype of geflensde weefselcompensatoren

Welke configuratie moet u kiezen?

Kies het aangesloten profiel op basis van het complete kanaalontwerp, niet op basis van de productnaam.

Een weefselcompensator van het bandtype kan de voorkeur hebben wanneer het project profiteert van een apart bevestigingsframe, bandterugligging, meerlaagse thermische constructie, interne accessoires of handige toekomstige bandvervanging.

Een geflensde configuratie kan geschikt zijn wanneer de bestaande kanaalinterface een integraal flensprofiel gebruikt, de installatieruimte beperkt is of de ontworpen beweging efficiënt kan worden opgevangen door die geometrie.

Een combinatieconfiguratie kan worden overwogen wanneer de twee interfaces of installatievereisten verschillen.

Geen van deze stellingen vervangt een technische beoordeling. Temperatuur, druk, beweging, materiaalconstructie en installatietoegang moeten nog steeds worden geëvalueerd voor het individuele project.

Maatwerk bandtype en geflensde weefselcompensatoren

BSTFLEX ondersteunt op tekening gebaseerde productie van maatwerk weefselcompensatoren voor industriële kanaalsystemen. Als een fabrikant van weefselcompensatoren, kunnen we bandtype, geflensde en projectspecifieke configuraties evalueren op basis van de geleverde afmetingen en operationele vereisten.

Stuur voor een nieuw project de kanaaltekening, procesomstandigheden en de vereiste beweging. Geef voor een vervanging ook foto's, de bestaande opstelling van de compensator en informatie over welke metalen componenten naar verwachting in dienst blijven.
