Gevlochten glasvezelslanghoezen: uitzetting, dekking en afwerking van gesneden uiteinden

Een gevlochten slanghuls van glasvezel lijkt op papier misschien eenvoudig: kies een diameter, kies een lengte en schuif hem over de slang. In de praktijk is de geometrie van het vlechtwerk echter van belang. Naarmate een buisvormig vlechtwerk uitzet om over een grotere slang, bocht of koppeling te passen, kunnen de uiteindelijke lengte en de oppervlaktebedekking veranderen.

Bij OEM-aankopen moet de specificatie van gevlochten glasvezelbuizen daarom gebaseerd zijn op de uiteindelijke pasvorm en de geïnstalleerde dekking, en niet alleen op de nominale diameter.Voordat voorgesneden stukken voor productie worden vrijgegeven, moeten ook de snijmethode en de afwerking worden overeengekomen.

De BSTFLEXGlasvezel gevlochten slanghulsHet is bedoeld voor bescherming tegen mechanische slijtage en voor basische thermische buffering rond slangen, leidingen en kabelassemblages. Deze handleiding richt zich op drie praktische aankoopvragen: hoeveel de vlecht moet uitzetten, hoeveel lengte er nodig is na installatie en hoe de snijvlakken moeten worden afgewerkt.

Waarom de diameter en lengte van een gevlochten huls met elkaar samenhangen

Een buisvormig vlechtwerk wordt gemaakt van garens die elkaar onder een hoek kruisen. Wanneer de huls over een grotere diameter wordt geschoven, opent het vlechtwerk zich radiaal en verandert de hoek van de garens. Hierdoor kan de huls zich aanpassen aan bochten en onregelmatige secties, maar het kan de huls ook in de axiale richting verkorten.

De mate van verkorting is geen universeel percentage. Het hangt af van de specifieke vlechtconstructie, de diameter in ontspannen toestand, de slangdiameter, het fittingprofiel en hoe dicht de huls bij zijn uitzettingslimiet wordt gebruikt. Om die reden mag er niet automatisch van worden uitgegaan dat de lengte in ontspannen toestand gelijk is aan de uiteindelijke beschermde lengte van de slang.

Test bij herhaalde OEM-assemblages de voorgestelde huls op de daadwerkelijke slang of een representatief teststuk. Noteer zowel de ongespannen snijlengte als de geïnstalleerde dekking nadat de huls op de goedgekeurde assemblage is gemonteerd.

Meet de grootste doorvoerafmeting.

Begin met de buitendiameter van de afgewerkte slang, maar stop daar niet. Als de huls wordt geïnstalleerd nadat de fittingen zijn bevestigd, kan de grootste koppeling, ferrule, connector of overgang in het installatietraject de minimaal bruikbare uitzetting bepalen.

Een huls kan fysiek gezien over een grote fitting passen, maar toch een slechte productiekeuze zijn als deze over de volledige slanglengte bijna maximaal moet uitzetten. Overmatige uitzetting kan de vlechtlaag openen, de textieldekking verminderen en het verschil tussen de lengte in ongespannen en in gemonteerde toestand vergroten.

Scheid “Kan over de koppeling worden geschoven” van “Past op de slang”.

Er zijn twee controles nodig. De eerste betreft de installatieruimte: kan de huls voldoende uitzetten om over de grootste koppeling te passen? De tweede betreft de werkingspasvorm: zit de huls na installatie goed op de slang, zonder overmatige speling of een te grote opening in de vlecht?

Als de koppeling veel groter is dan de slang, biedt één enkele nominale hulsmaat mogelijk niet de beste balans. Evalueer de daadwerkelijke montage voordat u de maat goedkeurt. Als een andere installatieconstructie nodig is, gebruik dan de juiste maat.pagina voor het selecteren van bescherming voor hydraulische slangenom andere opties te vergelijken in plaats van een ongeschikte gevlochten huls over het geheel te forceren.

Specificeer de geïnstalleerde dekking, niet alleen de snijlengte.

Voor voorgesneden OEM-onderdelen moet de tekening onderscheid maken tussen:

• Relaxte kniplengte:de gemeten lengte van de huls voordat deze over de constructie wordt uitgeschoven.
• Geïnstalleerde dekkingslengte:De lengte van de slang die daadwerkelijk bedekt is nadat de huls is aangebracht en gepositioneerd.
• Vereiste beschermde zone:Het gedeelte van de slangtekening dat tijdens gebruik bedekt moet blijven.

Deze waarden hoeven niet identiek te zijn. Als de constructie vereist dat de huls aanzienlijk uitzet, kan het nodig zijn dat het ontspannen stuk langer is dan de uiteindelijke dekkingsvereiste.

Gebruik geen algemeen percentage tenzij dit is gevalideerd voor de exacte constructie van de huls en de slangdiameter. De betrouwbaardere methode is om een ​​proefstuk te monteren, het resultaat te meten en de goedgekeurde snijlengte voor dat artikelnummer te noteren.

Controleer de dekking bij bochten en diameterovergangen.

Een gevlochten slang die er dicht uitziet op een rechte slang, kan zich anders openen in bochten of grotere secties. Controleer de uiteindelijke montage op de belangrijkste punten: bochten, overgangen van slang naar koppeling, klemmen en bekende slijtagepunten.

Voor visuele en inkoopcontrole is het belangrijk om af te spreken wat acceptabele dekking voor het product inhoudt. Als de toepassing een specifieke vlechtdichtheid, oppervlaktebedekking of overlapping vereist, definieer dit dan met een goedgekeurd voorbeeld of meetbare specificatie in plaats van termen als 'strakke vlecht' of 'zware uitvoering' te gebruiken.

De huls mag niet zo strak worden gekozen dat de montage de slangmantel beschadigt of de beschermende vlecht vervormt. Hij mag ook niet zo los zitten dat hij buiten het beoogde slijtagegebied verschuift.

Plan de controle van de snijkanten voordat u voorgesneden stukken bestelt.

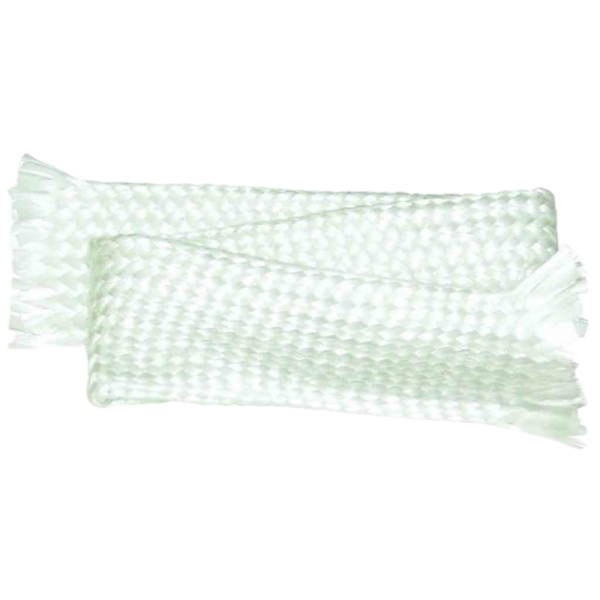

Eenvoudig glasvezelvlechtwerk kan rafelen bij het snijden. De mate van rafelen hangt af van het garen, de vlechtconstructie, eventuele oppervlaktebehandeling en de snijmethode. Voor herhaalproductie is het belangrijk om vóór de goedkeuring van de eerste batch vast te leggen hoe de leverancier de uiteinden zal snijden en verwerken.

Ga er niet van uit dat een heet mes dat gebruikt wordt voor thermoplastische gevlochten buizen, op dezelfde manier werkt voor het afdichten van gewone glasvezel. Glasvezel is geen thermoplastisch buismateriaal. De juiste methode voor het afdichten van de uiteinden moet overeenkomen met de daadwerkelijke constructie die geleverd wordt.

Afhankelijk van de productspecificaties en de montagemethode kan de afwerking van de uiteinden bestaan ​​uit een goedgekeurde tijdelijke verpakking tijdens de hantering, een compatibele afwerkingstape, een mechanische klem, een specifiek bindmiddel of coating, of een andere gevalideerde afwerkingsmethode. De gekozen behandeling mag geen ongeoorloofde thermische, chemische of installatieproblemen veroorzaken.

Als er om een ​​gecoate of behandelde glasvezelsoort wordt gevraagd, controleer dan hoe de coating het snijden, de flexibiliteit, het slijtvastheidsgedrag en de afwerking van de uiteinden beïnvloedt. Pas de snijmethode niet toe van een ongecoate soort op een gecoate soort zonder dit eerst te controleren.

Definieer de acceptatiecriteria voor het snijden.

De aanvoer van rollen en op maat gesneden stukken is geschikt voor verschillende montagemodellen.

Levering op rol kan geschikt zijn wanneer de slangmonteur ter plaatse meerdere lengtes afsnijdt. Specificeer in dat geval de rollengte, of de rol doorlopend moet zijn, hoe eventuele verbindingen worden afgehandeld en welke snijmethode is goedgekeurd op de assemblagelocatie.

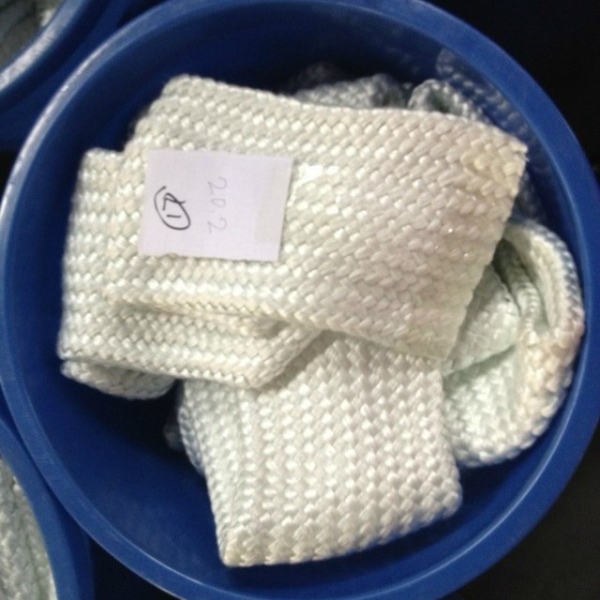

Voorgesneden stukken kunnen het snijwerk ter plaatse verminderen en de reproduceerbaarheid voor vastgestelde assemblageonderdeelnummers verbeteren. Ze vereisen echter een strengere controle op lengtetolerantie, eindconditie, etikettering en verpakking. Voor een slangprogramma met meerdere SKU's kan de identificatie via het onderdeelnummer belangrijker zijn dan alleen de nominale mofdiameter.

BSTFLEX ondersteunt de levering van zowel doorlopende lengtes als op maat gesneden stukken voor deGlasvezel gevlochten slanghulsBevestig de gewenste diameter, stuklengte, totale hoeveelheid en verpakkingsvorm met de offerte.

Maak van een standaard glasvezelhuls geen claim voor een brandwerende huls.

Glasvezel is onbrandbaar, maar dat feit alleen maakt van elk ongecoat glasvezelvlechtwerk nog geen volledig brandbeveiligingssysteem. Het P195-product is bedoeld voor bescherming tegen slijtage en basische thermische buffering. Het mag niet worden gekozen als vervanging voor een gevalideerde brandwerende mantel wanneer directe vlammen, vloeistofbranden of blootstelling aan hoge thermische intensiteit de doorslaggevende factor zijn.

Voor hydraulische leidingen die een speciale, met siliconen beklede brandwerende huls vereisen, raadpleegt u de volgende informatie.brandwerende huls voor hydraulische slangapart bewaren. Houd de prestatiegegevens en de doelzoekwoorden van de twee productfamilies gescheiden.

Wat OEM-kopers in de offerteaanvraag (RFQ) moeten opnemen.

Voor een efficiënt proces voor het verkrijgen van monsters en een offerte, dient u het volgende aan te leveren:

• buitendiameter van de slang;
• maximale buitenafmeting van fitting of connector;
• vereiste geïnstalleerde dekkingslengte;
• De gevraagde, ontspannen snijlengte, indien reeds gevalideerd;
• Vereiste: doorlopende rol of voorgesneden stuk;
• stukhoeveelheid of totale meter;
• normale en piektemperatuuromstandigheden;
• belangrijkste slijtagebron en slangbeweging;
• vereiste behandeling van het snijvlak;
• Etiketterings- en verpakkingseisen voor artikelnummers.

Als de pasvorm onzeker is, stuur dan een slangtekening of een representatief voorbeeld. Een controle van de installatie op het eerste exemplaar is betrouwbaarder dan alleen kiezen op basis van de nominale mofdiameter.

BSTFLEX ondersteunt de beoordeling van aanvragen, de ontwikkeling van monsters en specificaties voor herhaalbestellingen via zijnOEM- en maatwerkproductiedienstenNoteer de goedgekeurde mouwmaat, snijlengte, geïnstalleerde dekking en eindconditie, zodat toekomstige bestellingen volgens dezelfde inkoopspecificaties kunnen worden gereproduceerd.

Veelgestelde vragen van kopers over rekbare, gevlochten glasvezelmantels

Wordt de mouw korter als hij uitzet?

Dat kan. Radiale uitzetting verandert de geometrie van de vlecht en kan de geïnstalleerde lengte verkorten. De daadwerkelijke verandering hangt af van de constructie van de huls en de diameter waarover deze is geïnstalleerd. Controleer de afgesneden lengte op de daadwerkelijke constructie in plaats van een universeel krimppercentage te gebruiken.

Moet ik de huls selecteren op basis van de buitendiameter van de slang of de buitendiameter van de koppeling?

Beide afmetingen zijn van belang. De buitendiameter van de slang bepaalt de normale pasvorm na installatie, terwijl de grootste fitting of connector de benodigde doorvoerruimte bepaalt wanneer de huls vanaf een uiteinde wordt geïnstalleerd.

Kan gewoon glasvezelvlechtwerk met een heet mes worden afgedicht?

Ga daar niet zomaar vanuit. Hete messen worden vaak gebruikt om thermoplastische gevlochten buizen te lassen, maar gewoon glasvezel gedraagt ​​zich niet als een thermoplastisch materiaal. Gebruik de snij- en eindcontrolemethode die is goedgekeurd voor de daadwerkelijke glasvezelconstructie.

Kan de hoes voorgesneden geleverd worden?

Op de productpagina van BSTFLEX staan ​​zowel doorlopende lengtes als op maat gesneden stukken vermeld als leveringsopties. Voor voorgesneden bestellingen dient u de lengtetolerantie, de afwerking, de identificatie en de verpakking te specificeren vóór goedkeuring van de productie.

Vraag monsters of een offerte aan voor gevlochten glasvezelslanghoezen.

Voor de BSTFLEXGlasvezel gevlochten slanghulsGeef de buitendiameter van de slang, de maximale aansluitmaat, de benodigde installatielengte, of u een stuk of een rol nodig heeft, de hoeveelheid en de bedrijfsomstandigheden door.

Neem contact op met BSTFLEX met uw tekening, monster of inkoopspecificatie.Als de toepassing een combinatie is van slijtage, toegang tot achteraf in te bouwen onderdelen, blootstelling aan vlammen of mechanische beveiliging, gebruik dan depagina voor het selecteren van bescherming voor hydraulische slangenom de geschikte constructies te vergelijken alvorens te bestellen.
