Kiezen tussen eenuitzettingsvoeg in het textielen eenmetalen uitzettingsvoegHet gaat niet alleen om de vraag welk product sterker is of welk materiaal de hoogste temperatuur kan weerstaan. De juiste keuze hangt af van de beweging van het systeem, de druk waaronder het werkt, het medium dat erdoorheen stroomt, de diameter van het kanaal of de buis en hoeveel belasting er kan worden overgedragen op de aangesloten apparatuur.
Over het algemeen zijn expansievoegen van textiel zeer effectief in grote lagedrukkanalen voor het transport van hete lucht, uitlaatgassen of rookgassen, terwijl metalen balgen doorgaans worden gekozen voor drukleidingen en processystemen waar drukbehoud en mechanische sterkte cruciaal zijn.
De volgende vergelijking legt uit waar elk ontwerp het beste presteert en welke factoren geëvalueerd moeten worden voordat een dilatatievoeg wordt gespecificeerd.
Snelle beslissing:
Kies eenuitzettingsvoeg in het textielwanneer de toepassing grote luchtkanalen, lage druk, aanzienlijke zijwaartse of gecombineerde beweging, trillingen, hete gassen of beperkte toelaatbare reactiekrachten omvat.
Kies eenmetalen uitzettingsvoegwanneer de toepassing betrekking heeft op leidingen onder druk, stoom, vloeistoffen, hogere mechanische belastingen of een systeem dat specifiek is ontworpen rond metalen balgen.
| Selectiefactor | Dilatatievoeg in textiel | Metalen uitzettingsvoeg |
|---|---|---|
| Standaard service | Industriële luchtkanalen en gasvormige media | Leidingen, drukvaten en geavanceerde procesinstallaties |
| Drukbestendigheid | Voornamelijk toepassingen met lage druk. | Kan worden ontworpen voor aanzienlijk hogere druk. |
| Grote kanaaldiameters | Zeer geschikt | Mogelijk, maar meestal mechanisch complexer. |
| Axiale beweging | Uitstekend, mits goed ontworpen. | Uitstekend met een geschikte balggeometrie. |
| Zijwaartse beweging | Hoge bewegingsvrijheid in compacte opstellingen. | Vereist doorgaans een geschikte balgconfiguratie. |
| Hoekbeweging | Geschikt voor gecombineerde bewegingen | Beschikbaar met op maat gemaakte configuraties. |
| Trillingsisolatie | Zeer goede flexibiliteit | Toepassingsafhankelijk |
| Veerkracht | Over het algemeen laag | Balgen genereren meetbare veerkrachten. |
| Materiaalsysteem | Samengestelde stoffen, membranen en isolatie | Balg van metaallegering |
| Common Media | Hete lucht, uitlaatgas, rookgas, procesgas | Stoom, vloeistoffen, gassen en procesvloeistoffen |
| Typische geometrie | Ronde, rechthoekige en grote vormen op maat. | Voornamelijk rond, maar er zijn ook rechthoekige uitvoeringen verkrijgbaar. |
Een van de eenvoudigste manieren om het selectieproces te starten, is door te bepalen of de expansievoeg wordt geïnstalleerd in een groot industrieel kanaal of in een onder druk staand leidingsysteem.
Aniet-metalen uitzettingsvoeg van textielHet is bijzonder geschikt voor grote lucht- en gasleidingen. Deze systemen worden vaak aangetroffen in energiecentrales, cementfabrieken, staalfabrieken, industriële ovens, stofafzuigsystemen, verbrandingsinstallaties en uitlaatgasinstallaties.
Het procesmedium is doorgaans gasvormig en de druk is vaak relatief laag in vergelijking met procesleidingen onder druk.
Een metalen expansievoeg maakt gebruik van dunne, gevormde metalen plooien om flexibiliteit te creëren en tegelijkertijd de druk te behouden. Metalen balgen worden veel gebruikt in stoom-, proces-, petrochemische, chemische en andere technische systemen waar druk een belangrijke ontwerpeis is.
Dit verschil in toepassingsomgeving verklaart veel van de prestatieverschillen tussen de twee technologieën.
Druk is vaak de eerste factor die een uitzettingsvoeg van textiel onderscheidt van een metalen balg.
Stoffen verbindingen zijn voornamelijk bedoeld voor lagedrukkanalen. Het flexibele element bestaat uit gecoat textiel, verstevigingslagen, afdichtingsmembranen en isolatie, in plaats van een drukbestendige metalen balg.
Ze worden vaak aangetroffen in:
Een metalen balg kan zo ontworpen worden dat hij aanzienlijk hogere interne druk kan weerstaan. De gegolfde metalen wand is zo ontworpen dat hij zowel flexibiliteit als drukbestendigheid biedt.
Hierdoor zijn metalen uitzettingsvoegen geschikt voor toepassingen zoals:
Selectieregel:Als er sprake moet zijn van een aanzienlijke systeemdruk, dienen metalen balgen doorgaans als eerste te worden overwogen. Stoffen expansievoegen mogen niet als directe vervanging voor drukbestendige metalen balgen worden beschouwd.
Beweging is waar stofontwerpen bijzonder aantrekkelijk worden.
Een textielband kan over een relatief groot oppervlak vervormen. Hierdoor kan hij aanzienlijke axiale, laterale en hoekverplaatsingen opvangen zonder afhankelijk te zijn van meerdere gevormde metalen plooien.
Bij grote luchtkanalen waar thermische uitzetting in meer dan één richting optreedt, kan dit de plaatsing van de uitzettingsvoegen aanzienlijk vereenvoudigen.
Metalen balgen kunnen deze bewegingen ook opvangen, maar de balgconstructie moet daar specifiek op afgestemd zijn.
For example, larger lateral displacement may require a universal metallic expansion joint with multiple bellows and a center pipe rather than a single bellows element.
Therefore, when large lateral or combined movement is required in a low-pressure duct, afabric expansion jointis often the more practical design.
This is an important engineering difference that is often overlooked during purchasing.
A metallic bellows behaves like a mechanical spring. When it is compressed, extended or laterally displaced, it generates reaction forces that must be considered in the piping design.
These forces may influence:
Fabric expansion joints generally produce much lower spring forces because the flexible textile element is considerably softer than formed metal bellows.
For large duct systems connected to fans, furnaces or lightweight structural components, reducing these reaction loads can be a major advantage.
Fans, blowers, turbines and other rotating equipment can transmit vibration into connected ductwork.
A flexible fabric connector can help isolate some of this vibration because the textile belt does not create the same rigid mechanical path as solid ductwork.
This makes fabric expansion joints especially useful around:
Metal expansion joints can also accommodate vibration, but the movement amplitude, frequency and expected cycle life must be considered carefully in the bellows design.
For high-cycle vibration, neither product should be selected solely from a general product specification. Actual vibration data should be supplied to the manufacturer.
Large rectangular ductwork strongly favors fabric construction in many industrial systems.
Consider an exhaust duct measuring several meters across. Producing a metallic flexible element for such a large cross-section requires substantial metal fabrication and careful control of corner stresses.
A rectangular fabric joint can use a flexible belt installed around the perimeter of the duct, making very large dimensions more practical.
This is whyrectangular fabric expansion jointsare frequently seen in:
For these applications, size alone can significantly influence the final choice.
It is incorrect to assume that metal is always better at high temperature or that fabric automatically has a lower usable process temperature.
The two systems manage temperature differently.
Metallic bellows temperature capability is determined primarily by the selected alloy, design pressure, material strength at temperature and expected fatigue life.
Stainless steels and nickel-based alloys can be selected for elevated-temperature service.
A high-temperature fabric expansion joint may use several thermal layers rather than exposing one flexible membrane directly to the process gas.
A typical construction may include:
The insulation package can reduce the temperature reaching the external sealing materials.
Therefore, ahigh temperature fabric expansion jointshould be selected based on the full temperature gradient through the joint, not simply on the temperature rating of one fabric.
Hot flue gas and exhaust systems are among the most common applications for non-metallic designs.
These installations often combine:
That combination closely matches the strengths of fabric expansion joints.
Typical installations include:
For customized designs, BSTFLEX manufacturesNon Metallic Fabric Expansion Jointsfor industrial ducting, hot-air, flue-gas and exhaust applications.
Corrosion resistance cannot be judged simply by comparing “fabric” with “metal.”
The actual materials must be compared.
A metallic expansion joint may use corrosion-resistant stainless steel or nickel alloy when aggressive media are present.
A fabric expansion joint may use chemical-resistant barrier layers such as PTFE-coated textiles or other compatible membrane systems.
Selection should consider:
Condensation is particularly important in flue-gas systems because chemical attack may become more severe when corrosive gases condense on cooler joint surfaces.
Neither fabric nor metallic bellows should necessarily be exposed directly to severe turbulent flow or abrasive particles without protection.
A fabric joint may use:
A metallic bellows may also require an internal liner to prevent erosion, turbulent excitation or direct impingement on the convolutions.
This means gas velocity, dust loading and flow direction should always be included in the expansion joint specification.
Available space can strongly affect the decision.
A fabric joint can often absorb considerable lateral movement within a relatively short flexible span.
Metallic systems can also accommodate large displacement, but may require more complex arrangements such as universal joints, hinged joints or gimbal configurations depending on movement direction.
However, there are also piping layouts where a compact metallic bellows is the more appropriate design.
Installation space should therefore be considered together with pressure and movement rather than as an isolated factor.
Fabric flexible elements are generally lighter than comparable large metallic assemblies.
This difference becomes increasingly important as duct dimensions increase.
Lower component weight can reduce loads during:
In very large rectangular duct systems, this can be an important practical advantage.
Fabric expansion joints are often designed with replaceable flexible belts.
If the surrounding steel frames remain serviceable, maintenance may involve replacing the flexible element rather than removing the complete assembly.
This can be useful in large duct installations where removing welded steel frames would create significant shutdown work.
Metal expansion joints generally require replacement or repair of the metallic bellows assembly when the bellows itself becomes damaged.
The actual maintenance cost depends on system design, accessibility, joint size and failure mode.
There is no meaningful universal statement such as “metal lasts longer than fabric.”
Service life depends on whether the joint was correctly designed for the application.
A fabric joint can fail prematurely because of:
A metal bellows can fail because of:
Correct engineering matters more than simply choosing one material category over another.
| Application | Usually Preferred | Reason |
|---|---|---|
| Large Low-Pressure Flue Gas Duct | Fabric Expansion Joint | Large size, flexibility and multidirectional movement |
| High-Pressure Steam Pipe | Metal Expansion Joint | Pressure containment requirement |
| Large Rectangular Exhaust Duct | Fabric Expansion Joint | Practical for large custom cross-sections |
| Fan Connection | Fabric Expansion Joint | Low reaction forces and vibration isolation |
| Pressurized Chemical Pipeline | Metal Expansion Joint | Pressure and mechanical requirements |
| Cement Kiln Exhaust Duct | Fabric Expansion Joint | Hot gas, large duct and substantial movement |
| Process Piping | Metal Expansion Joint | Engineered for piping pressure and code requirements |
| Large Boiler Flue Duct | Fabric Expansion Joint | Low-pressure hot-gas application |
Afabric expansion jointshould be seriously considered when most of the following conditions are present:
This is the typical application envelope for anon metallic expansion joint.
A metallic expansion joint should normally be evaluated first when:
Metallic bellows are engineered pressure-containing components and should be designed around system pressure, temperature, movement, material, fatigue life and piping loads.
Instead of asking, “Which expansion joint is better?” engineers should ask, “Which expansion joint architecture matches this system?”
Use the following sequence.
Is it a large duct or pressurized pipe?
Specify normal pressure, design pressure and whether the system operates under positive or negative pressure.
Provide both continuous operating temperature and maximum excursion temperature.
List axial compression, axial extension, lateral displacement and angular movement individually.
Specify hot air, exhaust gas, flue gas, steam, liquid or process chemical.
Include gas velocity, dust loading, abrasive particles and turbulence.
Determine how much reaction force can safely be transferred to fans, duct supports, equipment nozzles and anchors.
Confirm shape, dimensions, flange arrangement and available face-to-face installation length.
Consider a large rectangular flue-gas duct installed downstream of industrial combustion equipment.
The system has:
In this situation, a fabric expansion joint is often an efficient choice because it can combine large cross-section capability, multidirectional flexibility and low reaction forces.
Now consider a high-pressure steam line operating at elevated temperature.
Although thermal movement still exists, the system requires reliable pressure containment. A metallic bellows engineered for the piping pressure, temperature and movement is generally the appropriate technology.
These examples demonstrate why the operating system must determine the expansion joint type.
For either metallic or fabric designs, the quality of the engineering recommendation depends heavily on the information supplied.
For a custom fabric joint, BSTFLEX recommends providing:
BSTFLEX manufactures custom non-metallic expansion joints for industrial hot-air, exhaust and flue-gas ducting systems.

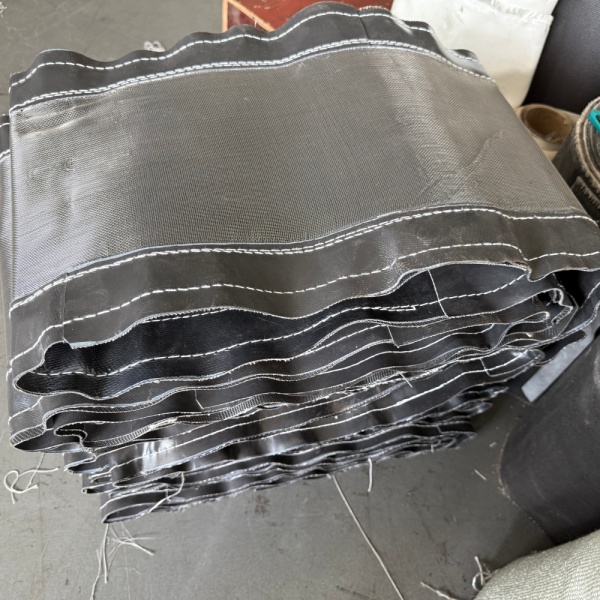

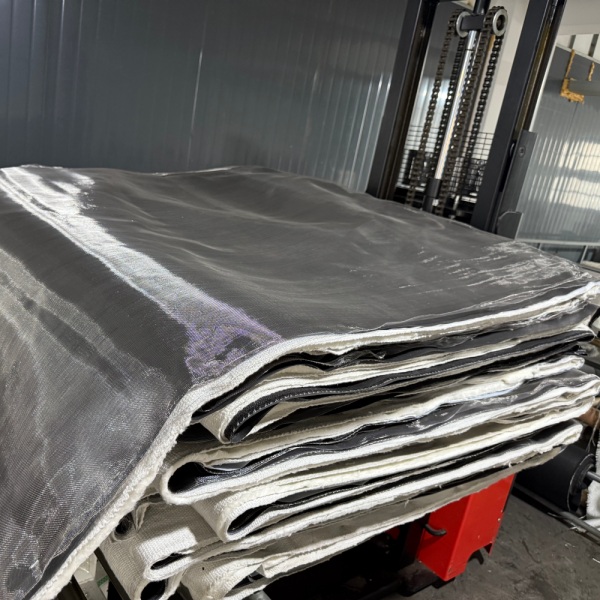

Depending on operating conditions, flexible constructions can incorporate technical fabrics, coated fiberglass, PTFE-based sealing layers, high-temperature insulation and protective components.
Round, rectangular and application-specific configurations can be manufactured according to customer drawings and operating data.
See theBSTFLEX niet-metalen textiel expansievoegvoor mogelijkheden voor maatwerkproductie.
Als uw toepassing gebruikmaakt van een groot industrieel kanaal voor het transport van hete lucht, uitlaatgassen of rookgassen, stuur dan uw tekening en bedrijfsomstandigheden naar BSTFLEX ter beoordeling.
Vermeld de afmetingen van het kanaal, de temperatuur, de druk, het medium, de axiale beweging, de laterale beweging, de afstand tussen de aansluitingen en het aantal.
Vraag een offerte aan voor een op maat gemaakte uitzettingsvoeg van textiel
