Stoffen expansievoegen voor cementfabrieken en ovenkanalen

Dilatatievoegen van textiel voor cementfabriekenFlexibele verbindingen worden gebruikt in industriële gasleidingen om specifieke thermische uitzetting en verplaatsing van apparatuur op te vangen. In leidingwerk dat verband houdt met ovens, voorverwarmeruitlaat en klinkerkoelcircuits, moet de constructie ervan rekening houden met de omstandigheden bij de individuele verbinding – en niet alleen met de hoogste temperatuur die met de productielijn gepaard gaat.

Een hittebestendige riem kan nog steeds beschadigd raken door schurende vloeistof, ingesloten stof of contact met een voering. Een vervangende riem die op de bestaande flenzen past, kan alsnog ongeschikt zijn als de bewegingsruimte of de specificaties voor de werking onvolledig zijn.

BSTFLEX produceertop maat gemaakte niet-metalen uitzettingsvoegen van textielVoor industriële hetelucht-, uitlaat- en rookgaskanalen. Bij cementprojecten is het uitgangspunt de locatie van de apparatuur, de procesomstandigheden en de benodigde beweging bij elke verbinding.

Domein:Dit artikel behandelt flexibele verbindingen tussen stationaire kanaalsecties en apparatuur. Het beschrijft niet de roterende inlaat- of uitlaatafdichtingen van een draaioven, noch uitzettingsvoegen in vuurvaste bekledingen.

Eén cementfabriek, diverse leidingtaken.

“Dilatatievoeg cementoven” is geen volledige omschrijving van de dienst. Identificeer de kanaalaansluiting op de installatietekening en geef aan wat erdoorheen stroomt. Een uitlaataansluiting van de voorverwarmer en een warmteterugwinningsaansluiting van de koeler moeten afzonderlijk worden gespecificeerd, zelfs als de afmetingen vergelijkbaar zijn.

Stofslijtage en stofophoping zijn verschillende problemen.

Bij gastransport met deeltjes kan een interne voering de flexibele band beschermen tegen directe blootstelling aan gas en deeltjes. Een accumulatiebarrière heeft een ander doel: het beperken van de ophoping van deeltjes in de voegholte. De barrière is geen vervanging voor de voering en geen van beide componenten vervangt het gasafdichtingselement.

Dit onderscheid is belangrijk bij het beoordelen van een defecte verbinding. Oppervlakteslijtage vereist een ander onderzoek dan een holte die is opgevuld met materiaal. Het simpelweg specificeren van een zwaardere stof kan het oorspronkelijke blootstellingspad ongewijzigd laten.

Vraag bij een stoffige verbinding de ontwerper uit te leggen hoe de constructie omgaat met directe stroming, het binnendringen van vaste stoffen in de holte en de benodigde ruimte voor beweging. Bepaal de installatieoriëntatie en de stroomrichting. Voeg geen los opvulmateriaal toe en dicht geen zichtbare opening af zonder toestemming; een geïmproviseerde wijziging kan de beoogde beweging belemmeren.

Onderdruk verandert hoe een lek eruitziet.

Er staat druk op het flexibele element. Wanneer het kanaal onder omgevingsdruk werkt, kan er via een lek buitenlucht naar binnen komen in plaats van dat procesgas naar buiten ontsnapt. Het ontbreken van een zichtbare stofwolk bewijst daarom niet dat de verbinding goed is afgedicht.

Onderdruk kan de transportband ook naar binnen trekken. Bij de ontwerpbeoordeling moet rekening worden gehouden met de positie ten opzichte van de voeringen en andere interne componenten, inclusief het effect van gelijktijdige beweging van het kanaal. Een verbinding die er in de uitgeschakelde stand vrij uitziet, heeft mogelijk niet dezelfde speling in bedrijf.

Specificeer het teken, de eenheden, de normale waarde en de ontwerplimieten van de druk. Vermeld bekende drukschommelingen in de buurt van ventilatoren of kleppen. Beschrijf de waargenomen trillingen in plaats van aan te nemen dat elke bewegende band zich normaal gedraagt.

Het verminderen van luchtinsluiting kan een onderhoudsdoelstelling zijn, maar elke beweerde verbetering in het energieverbruik van de ventilator of de procesefficiëntie moet gebaseerd zijn op metingen in de fabriek. Het vervangen van het doek alleen garandeert geen besparing.

Scheid de procestemperatuur van de materiaaltemperatuur.

De gasstroom, de isolatie en het buitenste afdichtingsmembraan werken niet noodzakelijkerwijs op dezelfde temperatuur.uitzettingsvoeg in textiel voor hoge temperaturenEr kan een thermische verpakking worden gebruikt om materialen te beschermen die flexibiliteit en gasdichtheid bieden.

Bij de materiaalkeuze moet aan elk onderdeel een functie worden toegekend. Glasvezel kan als versteviging dienen; met siliconen gecoate stoffen of constructies op basis van PTFE kunnen fungeren als flexibele bekleding of afdichtingslagen; silicatextiel en geschikte isolatie kunnen waar nodig extra thermische bescherming bieden. De geschiktheid hangt af van de feitelijke blootstelling en de volledige constructie.

Er bestaat geen universeel "cementfabriekmateriaal" dat tegelijkertijd bestand is tegen temperatuur, chemische samenstelling, slijtage en beweging. Bij de keuze van de coating moet rekening worden gehouden met het procesmedium en eventueel vocht of condens, en niet alleen met een gepubliceerde hittebestendigheidswaarde.

Voor de thermische beoordeling dient u de normale temperatuur, de maximale temperatuurafwijking en de duur daarvan, de opstart- en uitschakelcondities en de bestaande isolatie van het luchtkanaal te verstrekken. Bedek de uitzettingsvoeg niet met extra externe isolatie, tenzij het goedgekeurde ontwerp dit toestaat. Veranderingen in de warmteafvoer kunnen de temperatuur van het flexibele element beïnvloeden.

Controleer het gewricht in de verschillende bewegingsposities.

Dilatatievoegen van textiel kunnen bewegingen in meerdere richtingen opvangen wanneer ze ontworpen zijn voor de gespecificeerde combinatie. Het ontwerp moet axiale compressie, axiale uitzetting, laterale beweging in beide dwarsrichtingen en hoekverdraaiing in kaart brengen. Geef aan welke bewegingen gelijktijdig optreden.

Scheid de koude installatiepositie van de operationele verplaatsing. Een permanente offset, een opzettelijke voorinstelling en een cyclische beweging zijn geen uitwisselbare waarden op een tekening.

Vraag bij rechthoekige luchtkanalen naar details over de hoeken en een beoordeling van de volledige omtrek. De afmetingen van de opening alleen bepalen niet de riem, de klemgeometrie of de beschikbare ruimte voor de binnenbekleding. Onze handleiding voorRechthoekige uitzettingsvoegen van textiel voor industriële luchtkanalenbehandelt deze dimensionale overwegingen.

De installatie-ingenieur moet er ook voor zorgen dat de verbindingsconstructie en de omliggende ondersteuningen geschikt zijn. De specificatie van de dilatatievoeg mag niet gebaseerd zijn op de flexibiliteit van het materiaal om onbekende structurele bewegingen te compenseren.

Lees het schadepatroon voordat u de specificaties wijzigt.

Gebruik de bevindingen van de inspectie om vragen te formuleren, niet om direct een diagnose te stellen. De onderstaande voorbeelden dienen als aanzet tot onderzoek en vormen geen bewijs voor een specifiek defect.

Noteer wanneer de schade voor het eerst optrad en wat er voorafgaand daaraan veranderd is. Een gewijzigde bedrijfstoestand moet expliciet worden vermeld en niet worden verhuld in een herhaalbestelling voor hetzelfde artikelnummer.

Beschouw de vervanging van de stilstand als een afgebakend werkpakket.

Splits de leveringsomvang vóór een geplande onderhoudsstop op in het flexibele element, de interne bescherming en de metalen onderdelen. Geef aan of de bestelling alleen een vervangende transportband, een transportband met isolatie- of accumulatiebeheersingscomponenten of een complete assemblage betreft.

Controleer de toegang voordat u de leveringsvorm kiest. Een gesloten transportband, een open transportband waarvoor een goedgekeurde afsluiting op locatie nodig is en een modulaire constructie hebben verschillende installatievereisten. Spreek vóór de levering de verbindingsinstructies, accessoires, voorbereiding van de gaten en de verantwoordelijkheid voor de werkzaamheden op locatie af.

Bij bestaande verbindingen moet onderscheid worden gemaakt tussen de gemeten installatieafstanden en de uiteindelijke afmetingen van de vervangende riem. Gebruik de goedgekeurde tekening en het meetverslag, niet alleen de afmetingen van een versleten onderdeel. ZieHoe meet en specificeer je een vervangende uitzettingsvoeg van textiel?voor de gedetailleerde onderzoeksprocedure.

Veiligheidsinspectie:Voor inspectie of demontage ter plaatse zijn een geautoriseerde uitschakeling, isolatie, veilige temperaturen, drukontlasting en geschikte toegang vereist. Volg de vergunning en procedures voor besloten ruimten van de locatie waar van toepassing. Maak geen actieve leidingaansluiting los en verstoor geen afzettingen zonder een goedgekeurd werkplan.

Controleer bij ontvangst de geleverde onderdelen en de identificatiegegevens aan de hand van de goedgekeurde documenten. Los eventuele ontbrekende onderdelen of onduidelijke installatie-instructies op voordat de stroomuitval begint.

Wat moet ik meesturen met een offerteaanvraag voor een uitzettingsvoeg in een cementfabriek?

Een nuttige zoekopdracht koppelt het apparatuurlabel aan de bedrijfsomstandigheden en de tekening. Maak één document per verbinding in plaats van verschillende taken te combineren onder één algemene specificatie.

Locatie en medium.Identificeer het bij de oven behorende kanaal, de voorverwarmer, de koeler, de warmteterugwinningsaansluiting, de stofafscheider of de ventilator. Vermeld de gassamenstelling, het vochtgehalte, de deeltjesconcentratie, de stromingsrichting en de beschikbare snelheidsgegevens.

Werkingsgebied.Geef de normale en ontwerptemperaturen, de duur van de temperatuurschommelingen, de positieve of negatieve drukken, de bekende fluctuaties en de voor de verbinding relevante bedrijfsmodi op.

Geometrie en beweging.Voeg de aansluittekening, installatiereferentie, flensdetails, voeringconfiguratie, koudvoorinstelling (indien van toepassing) en afzonderlijk vermelde bewegingsvereisten bij. Markeer onduidelijke afmetingen en onbekende waarden duidelijk.

Omvang van de levering en de onderbreking.Vermeld de hoeveelheid, de componenten die hergebruikt zullen worden, de gewenste leveringsvorm, eventuele toegangsbeperkingen, de vereiste leveringsdatum en de geplande stilstandperiode. Voeg foto's en de onderhoudshistorie van de vervangende onderdelen toe.

Vraag een offerte aan waarin de voorgestelde constructie, de inbegrepen componenten, de aannames en de nog benodigde informatie voor goedkeuring worden gespecificeerd. Een lagere prijs is geen eerlijke vergelijking wanneer de eisen met betrekking tot bekleding, isolatie of terreinafsluiting verschillen.

Op maat gemaakte uitzettingsvoegen van textiel voor cementgebonden luchtkanalen

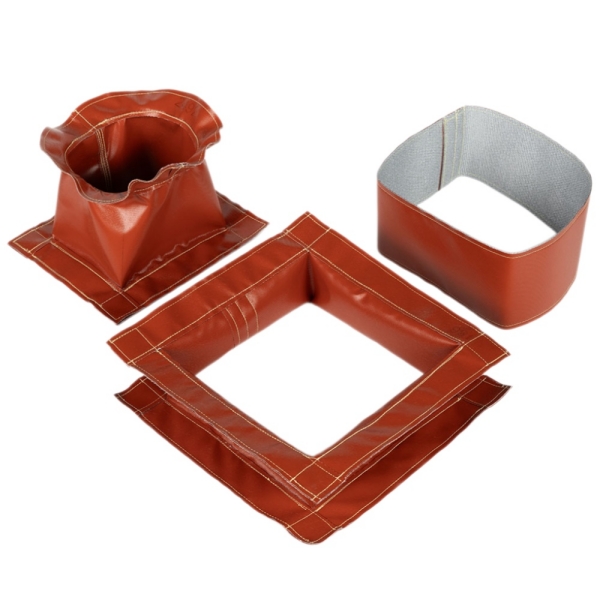

BSTFLEX biedt ronde, rechthoekige en op maat gemaakte vormen aan.niet-metalen textiel uitzettingsvoegenVoor industriële luchtkanalen. Flexibele transportbanden en toepassingsspecifieke assemblages kunnen worden beoordeeld aan de hand van klanttekeningen, afmetingen en bedrijfsomstandigheden.

Voor een cementfabriekproject moeten de aansluitlocatie en procesgegevens samen worden verzonden. De afvoer van een voorverwarmer, de aansluiting van een klinkerkoeler en de inlaat van een ventilator mogen niet als onderling verwisselbaar worden beschouwd, simpelweg omdat ze alle drie tot dezelfde productielijn behoren.

Het aankoopdoel is een verbinding die past op de goedgekeurde aansluiting, de beweging ervan mogelijk maakt en beschermd is tegen de daadwerkelijke procesomstandigheden – niet zomaar een riem met een hogere temperatuuraanduiding.

Vraag een offerte aan voor een uitzettingsvoeg van textiel voor uw cementfabriek.
