3K vs 6K vs 12K gevlochten koolstofvezelhulzen: sleepmaat en productselectie

Een koper vraagt ​​om een ​​3K koolstofvezelhuls. De volgende vraag zou moeten zijn: voor welke diameter? De K-aanduiding beschrijft het nominale aantal filamenten in een koolstofvezelbundel; het specificeert niet de uiteindelijke diameter, dikte of sterkte van de uitgeharde huls. Die hangen af ​​van de gehele vlechtconstructie en het daaruit vervaardigde laminaat.

Lees het model, niet alleen het K-getal.

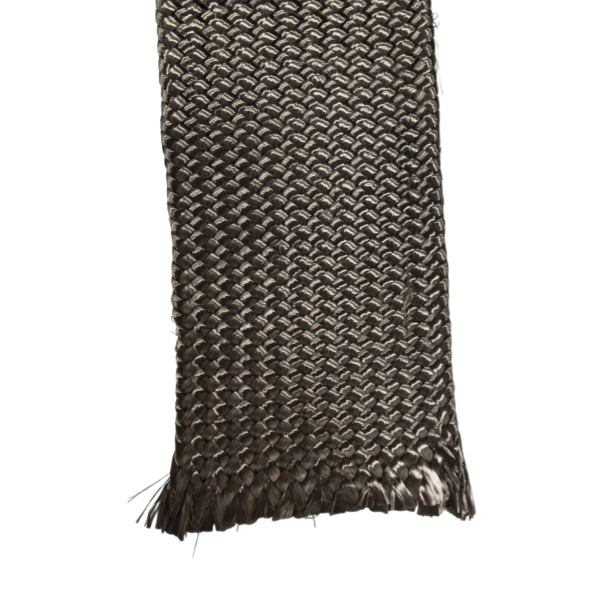

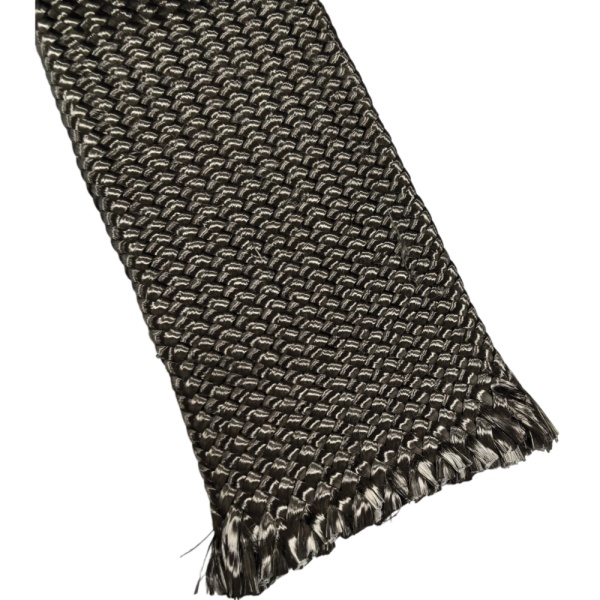

DeBSTFLEX gevlochten koolstofvezel sleevesDe catalogus bevat meerdere 3K-, 6K- en 12K-modellen en één vermeld 24K-model. Bij elke vermelding staat ook het aantal spindels, een nominaal diameterbereik en een nominale lineaire massa in gram per meter. Zo heeft de gepubliceerde 3K20 een bereik van 20-40 mm en een lineaire massa van 20 g/m, terwijl de gepubliceerde 6K39 een bereik van 30-50 mm en een lineaire massa van 39 g/m heeft. Dit zijn verschillende constructies en pasvormbereiken; de getallen kunnen niet worden gebruikt voor een vergelijking van de sterkte op zich.

Lineaire massa verwijst naar de droge vlechtmassa per lengte-eenheid in de aangegeven catalogusconditie. Het is niet het oppervlaktegewicht, de wanddikte of het vezelvolumepercentage van het uitgeharde laminaat. Zodra een sleeve wordt geopend of over een onderdeel wordt getrokken, kunnen de lengte en de dekking ervan veranderen. Als in een tekening een oppervlaktegewicht of afgewerkte wanddikte wordt vermeld, vraag dan hoe aan die eis moet worden voldaan op de beoogde geometrie.

Wat verandert er als de sleep groter wordt?

Een grotere vlecht bevat meer koolstofvezels per bundel, maar de vlechtdikte is slechts één variabele. Het aantal garengeleiders, de vlechthoek, de spanning en de geïnstalleerde diameter beïnvloeden ook het uiterlijk en de dekking van de vlecht. Een fijner ogend oppervlak kan nuttig zijn voor het ene ontwerp; een zwaardere constructie kan voor een ander ontwerp de voorkeur hebben. Geen van beide keuzes vervangt het testen van het uiteindelijke composietmateriaal.

Vergelijk de kandidaten op basis van de diameter van het onderdeel. Controleer hoe gelijkmatig de garens rechte stukken en overgangen bedekken, of de vlecht overmatig moet worden uitgerekt om een ​​schouder te passeren, en of de gekozen hars de constructie tijdens het daadwerkelijke proces goed bevochtigt. Een huls die mechanisch past maar ongewenste openingen achterlaat bij een conische vorm, vereist mogelijk een ander model.

Een praktische selectievolgorde

1. Noteer de minimale en maximale buitendiameter die de huls zal innemen.
2. Selecteer modellen waarvan het gepubliceerde diameterbereik het onderdeel, inclusief het installatietraject, dekt.
3. Vergelijk de sleepdiameter, het aantal spindels en de nominale lineaire massa van de geselecteerde modellen.
4. Pas de proefstukken aan de daadwerkelijke doorn aan en documenteer de dekking, de vezelhoek en de snijlengte.
5. Controleer de compatibiliteit van de hars, de verwerkingsmethode en de eisen voor de laminaattest voordat u de productie goedkeurt.

Als een klant '12K' specificeert puur omdat het zwaarder klinkt, onthult deze volgorde vaak de ontbrekende informatie. Een 12K-vlecht moet nog steeds in het gereedschap passen en de vereiste vezelstructuur leveren. Omgekeerd is een 3K-mantel niet automatisch te licht voor elke toepassing. De juiste vergelijking hoort bij een gedefinieerd onderdeel, niet bij een label.

Stuur voldoende informatie voor een bruikbare offerte.

Vermeld de afmetingen van de tekening of mal, de gewenste wapeningslengte, het hars en het proces, de gevraagde vezeldikte (indien bekend), de hoeveelheid en eventuele toleranties. Vraag BSTFLEX om de actuele cataloguswaarden en beschikbare modellen te bevestigen voordat de specificaties op een bestelling worden gebruikt.producttabelDit is de referentie voor de gepubliceerde 3K-, 6K-, 12K- en 24K-opties.
