Roestvrijstalen flensbeschermers van het bandtype

Roestvrijstalen bandvormige flensbeschermers voor industriële verbindingen

BSTFLEX roestvrijstalen bandvormige flensbeschermers zijn verwijderbare metalen afdekkingen die rond de buitenomtrek van een boutflensverbinding passen. De open bandconstructie biedt een alternatief voor een volledig omsluitende behuizing met ringvormige zijpanelen. Een roestvrijstalen sluiting zet de band vast en maakt het mogelijk deze te openen voor verwijdering tijdens geplande inspectie en onderhoud.

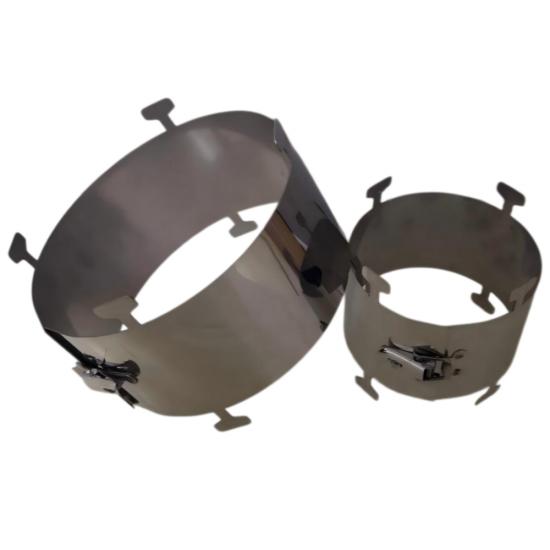

Het afgebeelde ontwerp is voorzien van een gevormde roestvrijstalen behuizing, randlippen en een sluiting. Elke aanvraag wordt getoetst aan de flensafmetingen, installatieruimte, materiaalvereisten en de beoogde beschermende functie.

Onderdeel van ons Flens- & klepbeschermingskappen assortiment; deze bandvormige beschermers worden gespecificeerd op basis van de verbindingsgeometrie in plaats van alleen de nominale pijpmaat.

Open constructie met een verwijderbare sluiting

Metalen band rond de flensomtrek

De gebogen band omringt de buitenkant van de flensconstructie. In tegenstelling tot een volledig omsluitende flensafdekking bevat dit ontwerp geen ringvormige eindpanelen rond de pijpopeningen. Banddiameter en -breedte bepalen het afgedekte gebied, dus beide afmetingen moeten passen bij de werkelijke verbinding.

Gevormde randdetails

Het referentieontwerp bevat gevormde lippen langs de randen van de band. De uiteindelijke opstelling van de lippen en de omliggende speling moeten worden gecontroleerd aan de hand van het flensprofiel, de boutposities en de installatietekening.

Toegang voor gepland onderhoud

De sluiting kan worden losgemaakt om de afdekking te openen en te verwijderen wanneer de verbinding veilig is gemaakt voor inspectie. De beschermer wordt extern gemonteerd; deze wordt niet tussen flensvlakken geplaatst en vervangt niet de pakking of flensbouten.

Constructie- en bestelspecificaties

Specificeer het materiaal voor de complete assemblage

Identificeer de roestvrijstaalkwaliteit die vereist is voor uw project bij het aanvragen van een offerte. Vereisten voor het bandlichaam, de sluiting en eventuele extra componenten moeten samen worden vermeld, zodat de complete assemblage kan worden getoetst aan de inkoopspecificatie.

Verzoeken voor een specifieke kwaliteit, inclusief 316 roestvrij staal, vereisen schriftelijke bevestiging vóór bestelling. Het uiterlijk van het oppervlak alleen mag niet worden gebruikt om het materiaal te identificeren. Voeg eventuele materiaaldocumentatie of traceerbaarheidsvereisten toe bij de eerste aanvraag.

Hoe de juiste flensbandmaat te specificeren

Een nominale pijpmaat beschrijft niet volledig de buitenafmetingen van een boutflensverbinding. Om een metalen flensbeschermer te specificeren, dient u de flensnorm en een tekening of gemeten afmetingen van de verbinding in gemonteerde toestand te verstrekken.

Identificeer voor Amerikaanse, Duitse, Japanse of andere flensnormen de exacte norm in plaats van alleen het land. Waar de tekening afwijkt van de geïnstalleerde verbinding, dient u de werkelijke afmetingen ter beoordeling te verstrekken.

Toepassingsbeoordeling voor procesleidingen

Projectaanvragen omvatten flensbescherming voor chemische verwerkingsinstallaties, farmaceutische faciliteiten en leidingen in energiecentrales. Voor stoom- en gesmolten-zouttoepassingen moeten het procesmedium en de bedrijfsomstandigheden worden geïdentificeerd voordat een beschermerconfiguratie wordt geselecteerd.

Specificeer voor klepinstallaties elke flensverbinding afzonderlijk en toon het kleplichaam, de hendel of de actuator op de foto's. Een band die rond één flens is aangebracht, biedt geen volledige omsluiting voor het kleplichaam of het bedieningsmechanisme.

Voor toepassingen met spatschermen: vermeld de vereiste beschermende prestaties en eventuele testvereisten in de aanvraag. Er mag niet worden aangenomen dat een externe metalen band gevalideerde drukdiffusie, nevelonderdrukking of afgedichte insluiting biedt. Eventueel intern gaas of aanvullende beschermende constructie moet expliciet worden opgenomen in de overeengekomen specificatie.

Installatie en inspectie

Laat bevoegd personeel de beschermer monteren volgens de veiligheidsprocedures van de locatie, inclusief isolatie, drukverlaging en koeling waar vereist. Benader geen actief lek om een afdekking te installeren of aan te passen.

Controleer de beschermer aan de hand van de verbindingstekening, open de band en positioneer deze rond de gespecificeerde flensverbinding. Controleer de vrije ruimte rond de bouten en de omliggende apparatuur voordat u de vergrendeling vastzet. De band mag niet in positie worden geforceerd of vervormd om een onjuiste maat te compenseren.

Inspecteer tijdens gepland onderhoud de band, lipjes en sluiting op schade, vervorming of corrosie voordat u hergebruik overweegt. Onderhoud alle inspectie-, drainage- of ontluchtingsvoorzieningen die vereist zijn door de goedgekeurde installatie.

Dit product is een externe beschermer, geen drukvaste reparatieklem. Het repareert geen defecte pakking, beschadigde flens of defecte boutverbinding.

Veelgestelde vragen

Wat is het verschil tussen een bandtype beschermer en een flensafdekking met volledige omsluiting?

Een bandtype beschermer omringt de buitenomtrek van de flensverbinding en laat de zijkanten open. Een ontwerp met volledige omsluiting voegt ringvormige zijpanelen toe rond de pijpopeningen. De twee constructies hebben verschillende dekkingsgeometrieën en moeten worden geselecteerd op basis van de installatievereisten.

Kan één beschermer op elke flens met dezelfde nominale pijpmaat passen?

Ga niet uit van uitwisselbaarheid. De flensnorm, drukaanduiding, buitendiameter en gemonteerde breedte moeten worden gecontroleerd. Stuur de werkelijke verbindingsafmetingen bij het aanvragen van een offerte.

Definieert de flensdrukklasse de drukclassificatie van de beschermer?

Nee. De flensdrukaanduiding identificeert de leidingverbinding. Het stelt niet de beschermende prestaties van een externe beschermer vast. Eventuele vereiste spatschermtests moeten afzonderlijk worden gespecificeerd voor de volledige beschermerconfiguratie.

Biedt deze bandtype flensbeschermer thermische isolatie?

De hier beschreven metalen bandconstructie is geen verwijderbare isolatiemantel. Zie voor warmtebehoud en geïsoleerde klepafdekking onze verwijderbare klepisolatiehoezen. Specificeer thermische isolatie en spatbescherming als afzonderlijke vereisten.

Wat moet er worden opgenomen in een aanvraag voor roestvrijstalen flensspatschermen?

Verstrek de flenstekening, het procesmedium, de normale en maximale bedrijfsomstandigheden, de vereiste dekking en de prestatiecriteria. Identificeer alle interne constructie-, inspectiegegevens of testdocumentatie die door het project worden vereist, zodat de voorgestelde assemblage vóór aankoop kan worden beoordeeld.

Vraag een offerte aan voor op maat gemaakte roestvrijstalen flensbeschermers

Stuur BSTFLEX uw flensstandaard, maat, drukaanduiding, gemeten afmetingen, gewenste materiaalkwaliteit en vereiste hoeveelheid. Voeg foto's of tekeningen toe die de beschikbare installatieruimte tonen, samen met het procesmedium, de temperatuur en de druk in duidelijk vermelde eenheden.

Voor projecten met meerdere aansluitingen dient u een flensschema aan te leveren met een apart identificatienummer voor elke maat of elk installatietype. Vermeld uw gewenste leverdatum en eventuele inkoop-, inspectie- of documentatievereisten.

Vraag een offerte aan voor een roestvrijstalen flensbeschermer van het bandtype of e-mail uw tekeningen en specificaties naar sales@pkfiresleeve.com.
