Meerlaagse roestvrijstalen gaasflensbeschermers

Meerlaagse roestvrijstalen gaasflensbeschermers

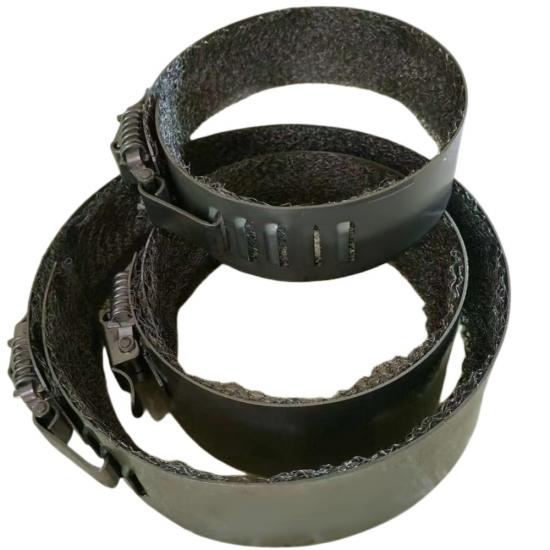

BSTFLEX meerlaagse roestvrijstalen gaasflensbeschermers combineren een externe metalen band met een gelaagd roestvrijstalen gaasinzetstuk rondom een flensverbinding. De met gaas beklede constructie is bedoeld om een geconcentreerde lekkage uit de verbinding te onderbreken, waardoor de interne gaasopstelling een essentieel onderdeel is van de specificatie van de beschermer in plaats van een optionele beschrijving van de buitenafdekking.

Deze roestvrijstalen flenssproeischermen worden gespecificeerd op basis van de verbindingsafmetingen, het procesmedium en de vereiste beschermende functie. De band, het gaas en de sluiting vormen een complete assemblage die samen moet worden geselecteerd.

Ontdek ons Flens- & klepbeschermingsafdekkingen assortiment voor gerelateerde flensbeschermers, klepsproeischermen en verwijderbare isolatiehoezen.

Waarom het interne gaas belangrijk is

De buitenste band omringt de omtrek van de flens, terwijl het meerlaagse gaas aan de binnenkant van de beschermer rondom de verbinding is geplaatst. Het doel hiervan is om een geconcentreerde lekstraal te onderbreken en te verdelen in plaats van de lekkage direct tegen een glad metalen oppervlak te laten inwerken.

Het beschermende resultaat hangt af van de volledige constructie, pasvorm en bedrijfsomstandigheden. Gaaskwaliteit, opstelling, dekking en retentie moeten daarom worden opgenomen in de overeengekomen productspecificatie. Een materiaalkwaliteit of een externe foto alleen stelt de prestaties van sproeibeheersing niet vast.

Dit product is een externe sproeibeschermer, geen drukvaste behuizing of een reparatie voor een defecte flensverbinding. Het vervangt niet de afdichtingsfunctie van de pakking, flensvlakken en bouten.

Drie onderdelen van de beschermer-assemblage

Roestvrijstalen buitenband

De gevormde metalen band past rond de buitenkant van de flensassemblage. De diameter en breedte zijn afgestemd op de verbinding, zodat de beschermer kan worden geplaatst zonder hinder van bouten, nabijgelegen apparatuur of bestaande isolatie.

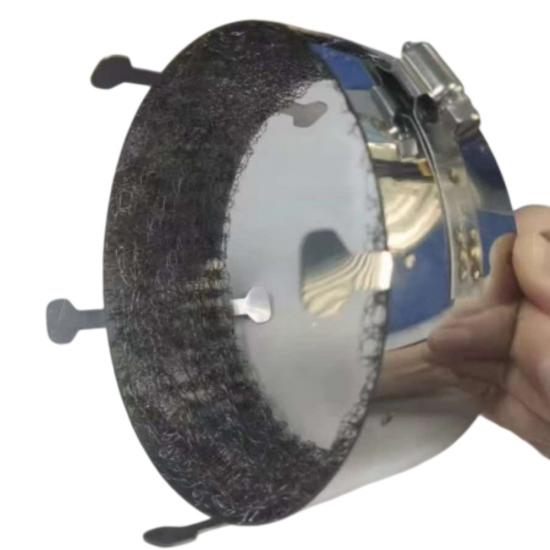

Meerlaags roestvrijstalen gaasinzetstuk

Het interne gaas onderscheidt deze constructie van een beschermer die alleen door zijn buitenband wordt gespecificeerd. Het gaas moet correct gepositioneerd blijven in de geassembleerde afdekking. De afmetingen, opstelling en bevestigingsdetails zijn gedefinieerd in de goedgekeurde configuratie.

Verwijderbare sluiting

Een kliksluiting maakt het mogelijk om de assemblage te openen voor montage en te verwijderen tijdens gepland onderhoud. Het ontwerp van de sluiting en de materialen van de onderdelen worden bevestigd samen met de vereisten voor de band en het gaas.

Productspecificatie en bestelgegevens

Selectie van materiaal en toepassing

Specificeer de vereiste roestvrijstalen kwaliteit voor alle relevante onderdelen, inclusief het gaas en de sluiting. Ga er niet vanuit dat het identificeren van het materiaal van de buitenband automatisch het materiaal van de volledige beschermkap definieert.

Stoom-, stookolie-, smeerolie- en dieselsystemen zijn voorbeelden van toepassingen waarvoor flensspatschermen met gaasvoering kunnen worden overwogen. Elke toepassing vereist een beoordeling van het medium, de bedrijfsomstandigheden, de verbindingsgeometrie en het beschermingsdoel voordat een configuratie wordt gekozen.

Voor projecten met speciale milieu-, maritieme of inspectievereisten, dient u deze vereisten op te nemen in de initiële aanvraag. Alle vereiste kwalificatie- of testdocumentatie moet van toepassing zijn op de geleverde assemblage en de vermelde gebruiksvoorwaarden.

Pas de gaasbeschermer aan op de werkelijke verbinding

Geef de flensnorm, nominale maat en drukklasse op, samen met een tekening of gemeten afmetingen. De buitendiameter, de gemonteerde breedte, boutuitsteeksels en de omliggende ruimte zijn belangrijke gegevens voor het bepalen van de maat van de beschermkap.

Foto's moeten de voor- en zijkant van de verbinding tonen, inclusief nabijgelegen steunen, isolatie en bedieningsmechanismen. Identificeer bij meerdere installaties elke verbinding op een flensschema, zodat verschillende maten en toegangsbeperkingen afzonderlijk kunnen worden beoordeeld.

Voor vergelijking met de productconfiguratie met buitenband, zie onze roestvrijstalen flensbeschermers van het bandtype. Voor het product op deze pagina moet ook het interne meerlaagse gaas in de specificatie worden opgenomen.

Overwegingen voor installatie en onderhoud

De installatie moet de goedgekeurde montage-instructies en de veiligheidsprocedures van de locatie volgen. Laat bevoegd personeel de verbinding veilig maken voordat de beschermkap wordt geplaatst of verwijderd. Benader geen actief lek om een afdekking te installeren of aan te passen.

Controleer de maat van de beschermkap en positioneer het gaas volgens de goedgekeurde tekening. Bevestig de sluiting zonder de band te forceren of het gaas te verplaatsen. Houd alle gespecificeerde inspectie-, drainage- of ontluchtingsvoorzieningen vrij.

Controleer tijdens de geplande inspectie de band, het gaas en de sluiting op schade, corrosie, vervuiling of verplaatsing. Voortgezet gebruik moet worden beoordeeld op basis van de staat van de volledige assemblage.

Veelgestelde vragen

Is dit een beschermkap met gaasvoering of een afdekking die alleen van gaas is gemaakt?

De hier beschreven constructie combineert een buitenste metalen band met een intern meerlaags roestvrijstalen gaasinzetstuk. Het gaas en de omliggende band zijn gespecificeerd als onderdelen van één beschermkapassemblage.

Geeft het toevoegen van gaas elke flensbeschermer dezelfde beschermende prestaties?

Nee. De prestaties moeten worden beoordeeld op basis van de werkelijke materialen, gaasopstelling, dekking, pasvorm en bedrijfsomstandigheden. Een gaasinzetstuk alleen is geen bewijs van een specifieke drukclassificatie of resultaat voor nevelbestrijding.

Kan de flensdrukklasse worden gebruikt als de drukclassificatie van de beschermkap?

Nee. De flensclassificatie identificeert de leidingverbinding. Eventuele vereiste prestaties of tests van het spatscherm moeten afzonderlijk worden gespecificeerd voor de volledige beschermkapassemblage.

Kunnen deze beschermkappen een bestaand flenslek stoppen?

Ze worden niet aangeboden als hulpmiddelen voor lekreparatie. Een lekkende verbinding vereist de juiste isolatie-, inspectie- en reparatieprocedures. Spatbescherming herstelt de integriteit van de flensafdichting niet.

Vraag een offerte aan voor een roestvrijstalen gaasflensbeschermer

Stuur BSTFLEX uw flensnorm, afmetingen, materiaalvereisten en hoeveelheid. Vermeld het procesmedium, de bedrijfstemperatuur en de druk met duidelijk vermelde eenheden, samen met de vereiste beschermende functie.

Voeg verbindingstekeningen of foto's toe en identificeer eventuele gespecificeerde gaasconstructie, tests, inspectie of materiaaldocumentatie. Voeg voor een project met meerdere maten een flensschema en de gewenste leverdatum toe.

Vraag een offerte aan voor meerlaagse roestvrijstalen gaasflensbeschermers of e-mail uw projectdetails naar sales@pkfiresleeve.com.
