Roestvrijstalen flensbeschermers

Roestvrijstalen flensbeschermers voor industriële leidingsystemen

BSTFLEX roestvrijstalen flensbeschermers zijn verwijderbare metalen beschermkappen die zijn ontworpen om rond industriële flensverbindingen te passen. De beschermer maakt gebruik van een gevormde roestvrijstalen behuizing met ringvormige zijpanelen rond de pijpopeningen, samen met een scharnierend openingsgedeelte en een roestvrijstalen sluiting voor installatie en onderhoudstoegang.

Deze constructie biedt een bredere externe dekking dan een bandbeschermer met open zijkanten en is geschikt voor projecten die een meer gesloten metalen afdekking rond de flensconstructie vereisen. Elke beschermer wordt gedimensioneerd op basis van de werkelijke flensgeometrie, pijpdiameter en beschikbare installatieruimte.

Deze producten maken deel uit van de BSTFLEX Flange & Valve Protection Covers reeks.

Volledig afgedekte metalen constructie

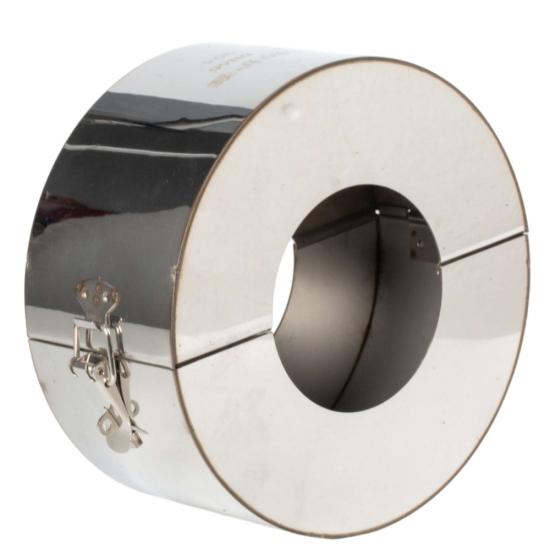

De behuizing van de beschermer omringt de buitenkant van de flensverbinding, terwijl ringvormige zijpanelen naar binnen toe uitsteken rond de pijpopeningen. Deze geometrie helpt zowel de flensomtrek als de zijgebieden van de constructie te bedekken.

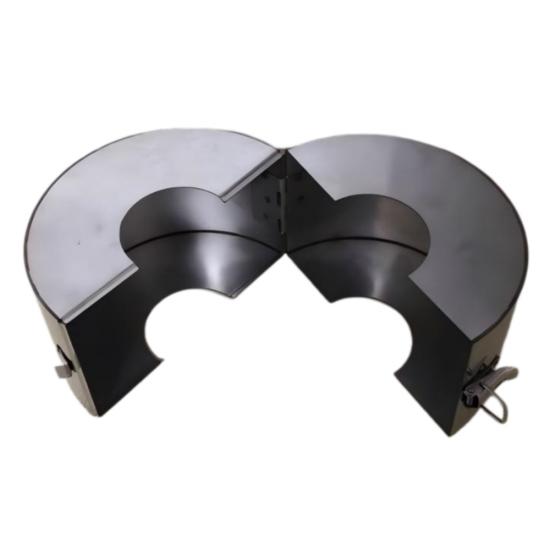

Het product is gespleten zodat het rond de geïnstalleerde verbinding kan worden geopend. Een scharnier aan één kant zorgt ervoor dat de behuizing kan openen, terwijl een roestvrijstalen sluiting de beschermer na positionering vastzet.

De uiteindelijke afmetingen en dekking zijn afhankelijk van de buitendiameter van de flens, de breedte van de geassembleerde verbinding, de buitendiameter van de pijp, de uitsteeklengte van de bouten en de vrije ruimte rondom de apparatuur.

Productconstructie

Aangepaste maatvoering voor verschillende flensstandaarden

Flensbeschermers mogen niet alleen op basis van de nominale pijpmaat worden geselecteerd. Verschillende flensstandaarden en drukaanduidingen kunnen verschillende buitendiameters, diktes en boutconfiguraties hebben.

Geef voor een offerte de flensstandaard, nominale maat, drukaanduiding en werkelijke verbindingsafmetingen op. Waar de flens niet voldoet aan HG/T 20592, stuur de toepasselijke ANSI, ASME, DIN, EN, JIS of andere standaard samen met de relevante maattekening.

Nuttige afmetingen zijn onder meer de buitendiameter van de flens, de totale geassembleerde breedte, de buitendiameter van de pijp, de uitsteeklengte van bouten en moeren en nabijgelegen installatiebeperkingen.

Industriële toepassingen

Roestvrijstalen flensbeschermers worden gebruikt in industriële leidingomgevingen waar duurzame externe flensbescherming vereist is. Typische projectaanvragen komen van chemische verwerkingsinstallaties, farmaceutische faciliteiten, energieopwekkingssystemen en andere procesleidinginstallaties.

Voor stoom, gesmolten zout of andere veeleisende bedrijfsomstandigheden, geef het procesmedium, de bedrijfstemperatuur en de druk op bij de aanvraag. Materiaalkeuze en beschermerconstructie moeten worden beoordeeld op basis van de werkelijke bedrijfsomstandigheden in plaats van alleen uit te gaan van de productnaam.

Verschil tussen roestvrijstalen flensbeschermers en bandbeschermers

BSTFLEX levert ook Roestvrijstalen flensbeschermers van het bandtype. Het ontwerp van het bandtype omringt de omtrek van de flens, terwijl de zijkanten meer open blijven.

Het product dat op deze pagina wordt beschreven, bevat zijpanelen rond de pijpopeningen en biedt daarom een meer gesloten afdekgeometrie. Deze producten moeten worden geselecteerd op basis van de vereiste dekking, de beschikbare installatieruimte en de projectspecificatie.

Installatie

Installatie mag alleen worden uitgevoerd wanneer de leidingverbinding in een veilige toestand verkeert en volgens de goedgekeurde werkprocedures van de locatie.

1. Open de vergrendeling en zwaai het beschermlichaam open bij het scharnier.
2. Plaats de beschermer rond de flensconstructie.
3. Controleer de vrije ruimte rond de pijp, bouten, isolatie en nabijgelegen apparatuur.
4. Sluit het beschermlichaam en zet de roestvrijstalen vergrendeling vast.
5. Bevestig dat de afdekking correct is geplaatst en niet interfereert met aangrenzende apparatuur.

De afdekking mag niet op een onjuist gedimensioneerde flens worden geforceerd. Controleer tijdens de geplande inspectie het lichaam, het scharnier en de vergrendeling op vervorming, schade of corrosie voor hergebruik.

Belangrijke toepassingsnotities

Een roestvrijstalen flensbeschermer is een externe beschermkap. Het is geen drukvaste reparatieklem en vervangt niet de flenspakking, bouten of onderhoudsprocedures voor leidingen.

Als de toepassing specifiek sproeidiffusie, nevelonderdrukking, interne gaasconstructie of geverifieerde sproeischermprestaties vereist, moeten deze vereisten in de aanvraag worden vermeld. Een afzonderlijke met gaas beklede flensbeschermerconfiguratie kan geschikter zijn, afhankelijk van de projectspecificatie.

Veelgestelde vragen

Welke informatie is nodig om een op maat gemaakte roestvrijstalen flensbeschermer te vervaardigen?

Geef de flensstandaard, nominale maat, drukaanduiding, buitendiameter van de flens, gemonteerde breedte, buitendiameter van de pijp en de vereiste hoeveelheid op. Tekeningen en foto's worden aanbevolen voor niet-standaard installaties.

Kunnen roestvrijstalen flensbeschermers worden gemaakt voor ANSI, DIN of JIS flenzen?

Ja, maatwerk kan worden beoordeeld wanneer de juiste flensstandaard en afmetingen worden verstrekt. De afmetingen van de beschermer moeten worden bevestigd aan de hand van de werkelijke verbinding of de goedgekeurde flenstekening.

Zijn deze beschermers hetzelfde als roestvrijstalen gaas-flenssproeischermen?

Nee. Dit product wordt gedefinieerd door zijn gevormde metalen behuizing met volledige afdekking. Met gaas beklede sproeischermen bevatten een extra interne gaasstructuur en moeten als een afzonderlijke productconfiguratie worden behandeld.

Zijn roestvrijstalen flensbeschermers verwijderbaar?

Ja. Het scharnierende lichaam en de vergrendeling zorgen ervoor dat de beschermer kan worden geopend en verwijderd tijdens geplande inspectie en onderhoud.

Kan dezelfde beschermer op een klep worden gebruikt?

Klepbeveiliging vereist normaal gesproken een afzonderlijke beoordeling van het kleplichaam, de flensverbindingen, de hendel of de actuator. Individuele flensbeschermers kunnen worden gebruikt op klepverbindingen, terwijl volledige klepbeveiliging een specifiek ontwerp vereist.

Vraag een offerte aan voor een op maat gemaakte roestvrijstalen flensbeschermer

Stuur BSTFLEX uw flenstekening, standaard, maat, drukaanduiding en gemeten afmetingen. Vermeld het procesmedium, de bedrijfstemperatuur, de druk, de vereiste hoeveelheid en eventuele materiaal- of documentatievereisten.

Voeg voor niet-standaard installaties foto's van de voor- en zijkant toe die de volledige verbinding en de omliggende apparatuur tonen.

Vraag een offerte aan voor roestvrijstalen flensbeschermers of e-mail uw tekeningen en specificaties naar sales@pkfiresleeve.com.
