Op maat genaaide rechthoekige balgen voor machinebescherming

Genaaide rechthoekige balgen

BSTFLEX genaaide rechthoekige balgen zijn op maat gemaakte beschermhoezen ontworpen voor lineaire rails, machinegeleidingen, spindels, kogelomloopspindels, hefmechanismen, actuatoren en andere bewegende onderdelen met een vierkante of rechthoekige geometrie. De flexibele accordeonconstructie rekt uit en trekt samen met de beweging van de machine, terwijl ze helpt kritieke onderdelen te isoleren van stof, metaalsnippers, schurende deeltjes, olie, koelvloeistof, vonken en hitte.

In tegenstelling tot standaard gegoten balgen kunnen rechthoekige stoffen balgen worden ontworpen rond de werkelijke machineomvang, slag en installatieruimte. Breedte, hoogte, uitgerekte lengte, samengedrukte lengte, vouwgeometrie, montageopstelling en stofconstructie kunnen allemaal worden aangepast voor OEM-apparatuur, vervangingsprojecten en speciale machines.

Constructie van op maat gemaakte rechthoekige balgen

Elke toepassing heeft andere vereisten voor beweging en speling. BSTFLEX kan genaaide rechthoekige balgen vervaardigen volgens klanttekeningen, afmetingen van de apparatuur of bestaande monsters.

Typische aanpassingen omvatten:

De vouwdiepte en het aantal vouwen worden geselecteerd op basis van de vereiste uitrekkingsverhouding, de samengedrukte ruimte en de bedrijfsbeweging.

Materiaalopties

Het juiste materiaal hangt van meer af dan alleen temperatuur. Slijtage, koelvloeistof, olie, vonken, stralingswarmte, chemicaliën en bewegingsfrequentie moeten allemaal in overweging worden genomen.

BSTFLEX kan rechthoekige stoffen balgen vervaardigen met materialen zoals:

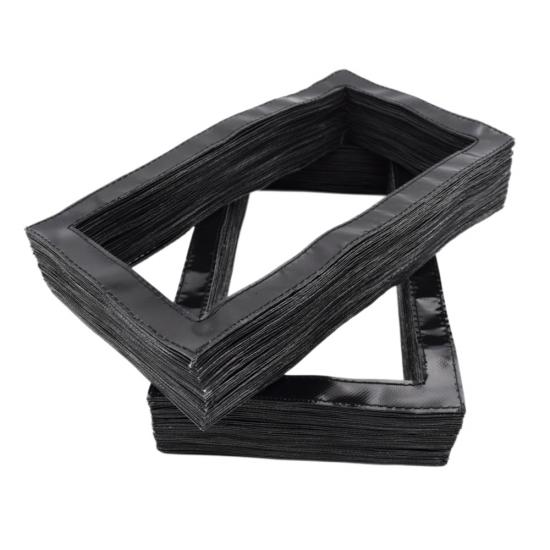

Gecoate nylonstof

Geschikt voor algemene machinebescherming waar flexibiliteit, slijtvastheid en verontreinigingsbeheersing vereist zijn.

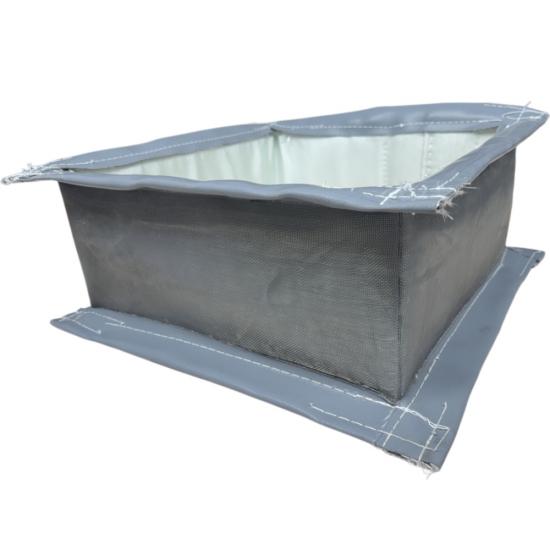

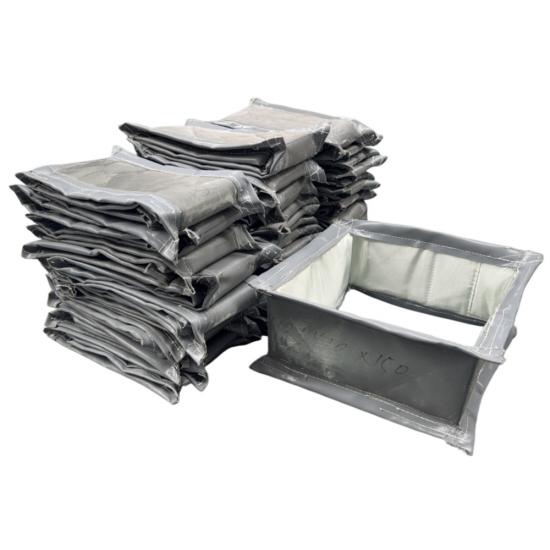

Met siliconen gecoate glasvezelstof

Ontworpen voor omgevingen met verhoogde temperaturen, hete machines en toepassingen die worden blootgesteld aan vonken of stralingswarmte.

Met PTFE gecoat glasvezeldoek

Geschikt waar een hogere temperatuurbestendigheid, chemische resistentie en een oppervlak met lage adhesie vereist zijn.

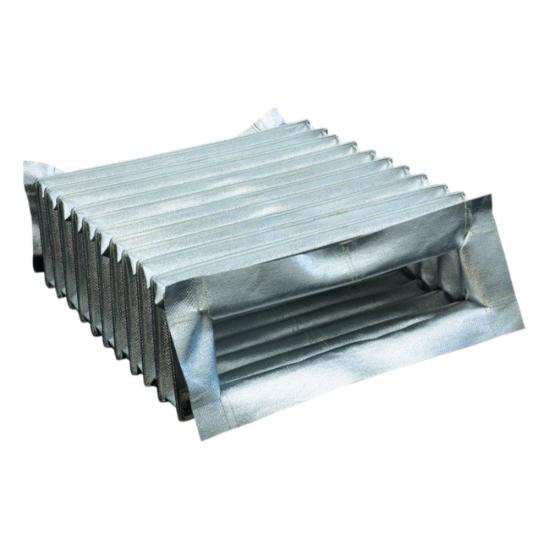

Gealuminiseerd glasvezeldoek

Aanbevolen voor apparatuur in de buurt van ovens, gieterijen, hete productielijnen of andere bronnen van stralingswarmte.

Aangepaste technische weefsels

Andere materiaalcombinaties kunnen worden geëvalueerd op basis van de werkelijke werkomgeving.

Bescherming voor machinegeleidingen en lineaire rails

Rechthoekige balgen zijn bijzonder geschikt voor het beschermen van blootgestelde machinegeleidingen en lineaire rails.

Tijdens verspaning of geautomatiseerde productie kunnen blootgestelde geleidingssystemen in contact komen met:

• Metaalspanen
• Slijpafval
• Stof
• Olie
• Koelvloeistof
• Vonken
• Schurende deeltjes

Een op maat gemaakte machinebalg helpt een flexibele barrière rond deze bewegende oppervlakken te creëren, terwijl de vereiste verplaatsing behouden blijft.

CNC- en automatiseringstoepassingen

Genaaide rechthoekige balgen kunnen worden geïntegreerd in:

• CNC-bewerkingscentra
• Freesmachines
• Lineaire positioneringssystemen
• Industriële robots
• Geautomatiseerde assemblageapparatuur
• Verpakkingsmachines
• Hefmechanismen
• Materiaalverwerkingsapparatuur
• Speciale machines
• Retrofits voor werktuigmachines

Ze zijn vooral nuttig waar het beschermde gebied een rechthoekig profiel heeft of waar een ronde balg niet in de beschikbare machineruimte zou passen.

Hogetemperatuur-rechthoekbalgen

Voor machines die werken in de buurt van ovens, lascellen, gieterijapparatuur of hete productieprocessen, kan BSTFLEX genaaide rechthoekige hogetemperatuurbalgen vervaardigen met behulp van hittebestendige technische weefsels.

Afhankelijk van de toepassing kunnen geschikte materialen bestaan uit met siliconen gecoat glasvezel, met PTFE gecoat glasvezel, gealuminiseerd glasvezel en andere technisch ontworpen weefsels.

Het materiaal moet worden geselecteerd op basis van:

• Continue bedrijfstemperatuur
• Kortstondige blootstelling aan hitte
• Stralingswarmte
• Blootstelling aan vonken of hete deeltjes
• Olie en koelvloeistof
• Chemisch contact
• Slijtage
• Buigfrequentie

Montage- en installatieopties

Verschillende montageopstellingen kunnen in het ontwerp van de balg worden verwerkt, waaronder:

• Stijve montageplaten
• Stoffen flenzen
• Versterkte eindpanelen
• Klembevestigingen
• Tules
• Klittenbandsluitingen
• Ritssluitingen
• Aangepaste bevestigingssystemen

Voor apparatuur die niet eenvoudig kan worden gedemonteerd, kunnen gespleten of van ritsen voorziene constructies de installatie en het onderhoud vereenvoudigen.

Typische toepassingen

BSTFLEX genaaide rechthoekige balgen kunnen worden gebruikt voor:

• Machinegeleidingen
• Lineaire rails
• Kogelomloopspindels
• Leispindels
• CNC-assen
• Heftafels
• Lineaire actuatoren
• Geautomatiseerde machines
• Robotica-apparatuur
• Gieterijmachines
• Metaalbewerkingsapparatuur
• Speciale industriële machines

Informatie vereist voor maatwerkproductie

Voor een nauwkeurige offerte en ontwerpbeoordeling, gelieve het volgende te verstrekken:

1. Binnenbreedte
2. Binnenhoogte
3. Maximaal toelaatbare buitenbreedte en -hoogte
4. Volledig samengedrukte lengte
5. Volledig uitgerekte lengte
6. Vereiste verplaatsing of slag
7. Montageafmetingen
8. Bedrijfstemperatuur
9. Type verontreinigingen of blootstelling aan de omgeving
10. Tekening, foto of bestaand monster

BSTFLEX kan prototype en OEM genaaide rechthoekige balgen ontwikkelen volgens tekeningen, afmetingen of toepassingsvereisten.

Waarom kiezen voor BSTFLEX

BSTFLEX combineert op maat gemaakte textielproductie met ervaring in industriële thermische beschermingsmaterialen. Hierdoor kunnen wij zowel algemene machinebalgen als rechthoekige balgen voor hoge temperaturen produceren voor veeleisendere werkomgevingen.

Aangepaste afmetingen, speciale materialen, montageconfiguraties en OEM-productie zijn beschikbaar.

Stuur ons voor een nieuwe toepassing de machineafmetingen, de vereiste slag, de werkomgeving en foto's of technische tekeningen ter beoordeling.
