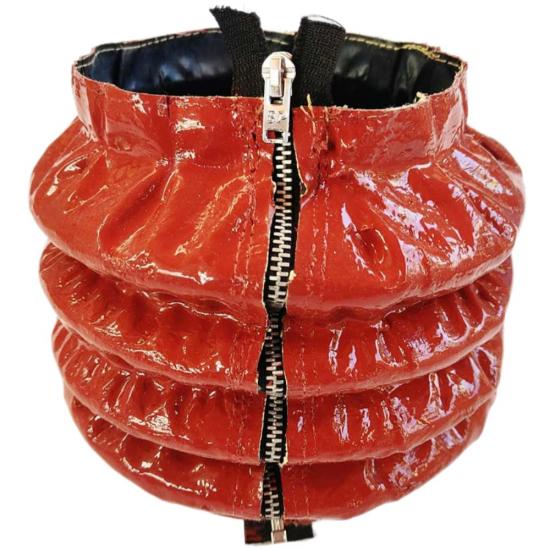

BSTFLEX Sewn Zippered Bellows zijn op maat gemaakte stoffen beschermhoezen met een ritssluiting in de lengterichting die kan worden geopend voor montage rond bestaande cilinderstangen, kogelomloopspindels, assen en actuatoren. Het gedeelde ontwerp biedt gemakkelijke toegang voor inspectie, onderhoud en vervanging van de balgen, wat helpt bij het verminderen van het demonteren van onderdelen waar de lay-out van de apparatuur en de eindmontage dit toelaten.
De geplooide constructie rekt uit en trekt samen met de beweging van de machine, terwijl ze helpt bewegende delen te beschermen tegen stof en vuil. Elke stoffen balg met ritssluiting kan worden aangepast in profiel, samengedrukte lengte, uitgerekte lengte, slag, positie van de ritssluiting en eindfittingen. Stof, naaigaren en ritscomponenten worden geselecteerd op basis van de bedrijfstemperatuur, blootstelling aan koelvloeistof en bewegingsvereisten voor OEM-machines, onderhoud en retrofitprojecten.
bestelling (moq):
1BSTFLEX genaaide balgen met ritssluiting zijn op maat gemaakte flexibele beschermhoezen ontworpen voor machines waar snelle installatie, inspectie of onderhoudstoegang vereist is. Een geïntegreerde ritssluiting zorgt ervoor dat de balgen over de gehele lengte geopend kunnen worden, zodat ze rond een bestaande cilinderstang, as, schroef, geleider of actuator kunnen worden aangebracht zonder de beschermde apparatuur volledig te demonteren.
Tijdens bedrijf zet de accordeonachtige stoffen constructie uit en trekt deze samen met de beweging van de machine, terwijl kritieke onderdelen worden beschermd tegen stof, metaalsnippers, schurende deeltjes, olie, koelvloeistof, vet, vonken en hitte.
Deze verwijderbare constructie maakt balgen met ritssluiting bijzonder geschikt voor vervangingsprojecten, onderhoudsintensieve machines en apparatuur waar conventionele gesloten balgen moeilijk te installeren zijn.
Het belangrijkste voordeel van een balg met ritssluiting is de toegankelijkheid voor onderhoud.
Een conventionele balg uit één stuk kan vereisen dat assen, stangen of andere machineonderdelen worden verwijderd vóór installatie. Een gedeelde balg met een ritssluiting kan in plaats daarvan worden geopend, rond het onderdeel worden gewikkeld en op zijn plaats worden gesloten.
Dit kan het volgende vereenvoudigen:
Verschillende sluitingssystemen kunnen worden geselecteerd op basis van de toepassing.
BSTFLEX kan balgen vervaardigen met:
Een ritssluiting heeft over het algemeen de voorkeur waar herhaalde toegang vereist is en een veiligere sluiting in de lengterichting nodig is.
Klittenbandsluitingen kunnen geschikt zijn waar snelle montage en verwijdering belangrijker zijn.
Drukknopen kunnen ook worden toegepast voor geselecteerde industriële toepassingen.
Elke genaaide balg met ritssluiting kan worden vervaardigd volgens de werkelijke afmetingen en slag van het beschermde machineonderdeel.
| Specificatie | Beschikbare opties |
|---|---|
| Vorm van de balg | Rond, rechthoekig of aangepast |
| Binnenafmetingen | Aangepast |
| Buitenafmetingen | Aangepast |
| Uitgerekte lengte | Aangepast |
| Samengedrukte lengte | Aangepast |
| Slag | Afhankelijk van de machineverplaatsing |
| Sluiting | Rits, klittenband, drukknop of op maat |
| Stof | Afhankelijk van de werkomgeving |
| Montage | Kraag, flensflens, klem of op maat |
| Versteviging | Optioneel |
| Productie | Prototype- en OEM-productie |
De diepte van de vouwen, het aantal vouwen en de positie van de sluiting kunnen worden ontworpen op basis van de installatieruimte en bewegingsvereisten.
Materiaalkeuze hangt af van het type vervuiling, de bedrijfstemperatuur en de mechanische omgeving.
BSTFLEX kan stoffen balgen met rits produceren met behulp van een reeks technische textielsoorten.
Geschikt voor algemene industriële toepassingen die flexibiliteit, slijtvastheid en bescherming tegen stof, vuil, olie en werkplaatsvervuiling vereisen.
Geschikt voor machines met hogere temperaturen en toepassingen die worden blootgesteld aan hitte, vonken of hete oppervlakken.
Aanbevolen waar chemische bestendigheid, weerstand tegen verhoogde temperaturen en verminderde oppervlaktehechting vereist zijn.
Geschikt voor toepassingen die worden blootgesteld aan stralingswarmte nabij ovens, gieterijen, uitlaatsystemen of hete procesapparatuur.
Andere stofconstructies kunnen worden ontwikkeld op basis van vereisten voor temperatuur, slijtage, olie, vet, chemische blootstelling en buiging.
Genaaide balgen met rits zijn bijzonder praktisch voor hydraulische en pneumatische cilinders die al op machines zijn geïnstalleerd.
In plaats van de cilinder te verwijderen of de stangconstructie los te koppelen, kan de balg worden geopend en rond het bestaande onderdeel worden geïnstalleerd.
Typische toepassingen zijn onder meer:
De balg helpt de blootstelling van het stangoppervlak aan schurende deeltjes en vervuiling te verminderen die anders de afdichtingen en bewegende interfaces zouden kunnen aantasten.
Kogelomloopspindels en trapeziumspindels die in werktuigmachines en automatiseringssystemen worden gebruikt, zijn kwetsbaar voor metaalspanen, slijpstof, koelvloeistof en andere verontreinigingen.
Op maat gemaakte balgen met rits kunnen een verwijderbare beschermende behuizing rond deze onderdelen bieden, terwijl ze gemakkelijker toegang bieden voor onderhoud.
Typische uitrusting omvat:
Balg met ritssluiting kan ook worden ontworpen voor:
Voor machines die zich in de buurt van ovens, gieterijen, lasgebieden of andere hete verwerkingsapparatuur bevinden, kan BSTFLEX hittebestendige balgen met ritssluiting vervaardigen met behulp van hittebestendige technische stoffen.
De geschikte constructie hangt af van:
De ritssluiting en het naaigaren moeten ook worden geselecteerd op basis van de werkomgeving, in plaats van alleen de buitenstof te evalueren.
Aangepaste montageconfiguraties kunnen omvatten:
Hierdoor kan de balg worden geïntegreerd in zowel nieuwe OEM-machines als in bestaande apparatuur.
BSTFLEX genaaide balgen met ritssluiting kunnen worden gebruikt voor:
Voor een offerte, gelieve het volgende te verstrekken:
BSTFLEX kan prototypes, vervangende en OEM-balgen met ritssluiting produceren volgens klanttekeningen en toepassingsvereisten.
BSTFLEX combineert industrieel maatwerknaaiwerk met uitgebreide ervaring in hittebestendig technisch textiel. Hierdoor kunnen wij zowel algemene verwijderbare balgen als hogetemperatuurbalgen met ritssluiting ontwikkelen voor veeleisende industriële omgevingen.
Aangepaste afmetingen, verschillende sluitsystemen, speciale stoffen en OEM-configuraties zijn beschikbaar.
Stuur ons de afmetingen van uw apparatuur, de werkomgeving, de vereiste slag en installatiefoto's voor evaluatie.
