Op maat genaaide ronde balgen voor machine- en cilinderbescherming

Genaaide ronde balgen

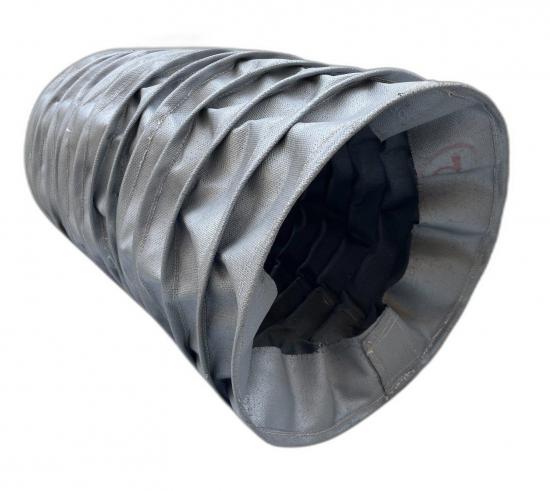

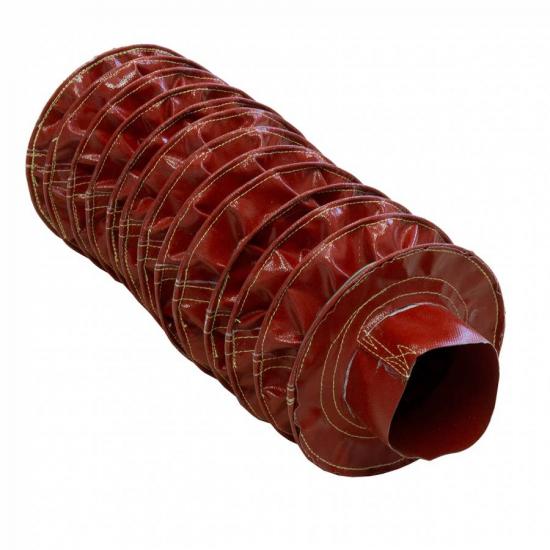

BSTFLEX genaaide ronde balgen zijn op maat gemaakte flexibele beschermhoezen ontworpen voor hydraulische cilinderstangen, kogelomloopspindels, trapeziumspindels, assen, actuatoren en andere bewegende machineonderdelen. Hun constructie in accordeonstijl zet uit en krimpt met de beweging van de apparatuur, terwijl ze helpen precisieonderdelen te beschermen tegen stof, schurende deeltjes, metaalsnippers, olie, koelvloeistof, hitte en algemene industriële vervuiling.

In tegenstelling tot standaard gegoten rubberen balgen kunnen genaaide stoffen balgen worden vervaardigd in een breed scala aan diameters, slaglengtes, samengedrukte lengtes en materiaalcombinaties. Dit maakt ze bijzonder geschikt voor OEM-machines, vervangende beschermingssystemen en toepassingen waar standaard gegoten balgen niet aan de vereiste afmetingen of bedrijfsomstandigheden kunnen voldoen.

Aangepaste constructie

Elke ronde genaaide balg kan worden vervaardigd volgens de werkelijke afmetingen en beweging van het beschermde onderdeel.

Typische aangepaste parameters zijn onder meer:

De relatie tussen binnendiameter, buitendiameter, vouwdiepte, samengedrukte lengte en uitgerekte lengte wordt geëvalueerd op basis van de vereiste machineslag en de beschikbare installatieruimte.

Materiaalopties

Materiaalkeuze is een van de belangrijkste factoren voor de prestaties van een genaaide ronde balg.

BSTFLEX kan balgen vervaardigen van een reeks industriële technische stoffen, waaronder:

Gecoate nylonstof
Geschikt voor algemene machinebescherming waar flexibiliteit, slijtvastheid en verontreinigingsbeheersing vereist zijn.

Met siliconen gecoate glasvezelstof
Aanbevolen voor omgevingen met verhoogde temperaturen en machines die worden blootgesteld aan hitte, vonken of hete oppervlakken.

Met PTFE gecoate glasvezelstof
Geschikt voor toepassingen die temperatuurbestendigheid, chemische bestendigheid en een oppervlak met lage hechting vereisen.

Aluminiumgecoat glasvezelweefsel
Wordt gebruikt waar reflectie van stralingswarmte vereist is rond ovens, gieterijapparatuur, uitlaatcomponenten of andere processen met hoge temperaturen.

Overige technische weefsels
Aanvullende weefselconstructies kunnen worden ontwikkeld op basis van vereisten voor temperatuur, olie, koelvloeistof, chemicaliën, slijtage en omgevingsfactoren.

Bescherming voor hydraulische cilinderstangen

Hydraulische cilinderstangen zijn zeer gevoelig voor vervuiling en mechanische schade. Stof, metaaldeeltjes en schurend vuil kunnen zich ophopen op blootgestelde stangen en kunnen uiteindelijk de afdichtingen en de hydraulische prestaties beïnvloeden.

Een op maat gemaakte balg voor hydraulische cilinders vormt een flexibele beschermende barrière rond de stang, terwijl normale in- en uitschuifbewegingen mogelijk blijven.

Ronde genaaide balgen kunnen worden ontworpen voor:

• Hydraulische cilinderstangen

• Pneumatische cilinderstangen

• Lineaire actuatoren

• Hefcilinders

• Industriële positioneringssystemen

Bescherming voor kogelomloopspindels en trapeziumspindels

Kogelomloopspindels en trapeziumspindels vereisen schone werkoppervlakken voor betrouwbare beweging en positioneringsnauwkeurigheid.

Genaaide ronde balgen kunnen helpen deze componenten te isoleren van:

• Metaalspanen

• Slijpstof

• Koelvloeistof

• Olievervuiling

• Schurende deeltjes

• Algemeen werkplaatsvuil

Op maat gemaakte balgen voor kogelomloopspindels worden veel gebruikt op CNC-machines, geautomatiseerde productieapparatuur, positioneringssystemen en industriële werktuigmachines.

Bescherming voor assen en actuatoren

Ronde stoffen balgen kunnen ook worden gebruikt rond:

• Roterende of heen en weer bewegende assen

• Splines

• Lineaire actuatoren

• Spindels

• Geleidestangen

• Telescopische samenstellingen

• Mechanische verbindingen

De flexibele geplooide structuur maakt herhaalde beweging mogelijk zonder dat een stijve beschermende behuizing nodig is.

Genaaide balgen voor hoge temperaturen

Voor machines die werken in de buurt van ovens, hete procesapparatuur, uitlaatsystemen of bronnen van stralingswarmte, kan BSTFLEX stoffen balgen voor hoge temperaturen vervaardigen met behulp van hittebestendig technisch textiel.

Afhankelijk van de werkomgeving kunnen met siliconen gecoat glasvezel, met PTFE gecoat glasvezel, aluminiumgecoat glasvezel en andere materialen voor hoge temperaturen worden overwogen.

Temperatuur is niet de enige selectiefactor. Het juiste weefsel moet ook worden beoordeeld op basis van:

• Stralingswarmte

• Temperatuur bij direct contact

• Blootstelling aan vonken

• Olie en koelvloeistof

• Slijtage

• Chemicaliën

• Mechanische cycli

• Gebruik binnen of buiten

Montageopties

Afhankelijk van het machineontwerp kunnen verschillende eindconstructies worden toegepast.

Typische montagemethoden zijn onder meer:

• Stoffen kragen

• Met klem gemonteerde uiteinden

• Geflensde uiteinden

• Versterkte eindsecties

• Tule-montage

• Aangepaste bevestigingssystemen

Voor componenten die niet eenvoudig kunnen worden losgekoppeld, kunnen ook gedeelde of met een rits voorziene ronde balgen worden geproduceerd voor eenvoudigere installatie en onderhoud.

Toepassingen

BSTFLEX genaaide ronde balgen zijn geschikt voor een breed scala aan industriële apparatuur, waaronder:

• CNC-machines

• Gereedschapswerktuigen

• Hydraulische apparatuur

• Pneumatische apparatuur

• Industriële automatisering

• Robotica

• Hefapparatuur

• Gieterijmachines

• Metaalbewerkingsapparatuur

• Verpakkingsmachines

• Systemen voor materiaalverwerking

• Speciale machines

Informatie vereist voor een op maat gemaakte balg

Om de juiste genaaide ronde balg te vervaardigen, verzoeken wij u indien mogelijk de volgende informatie te verstrekken:

1. Binnendiameter

2. Maximaal toelaatbare buitendiameter

3. Volledig samengedrukte lengte

4. Volledig uitgerekte lengte

5. Vereiste slag

6. Afmetingen voor eindmontage

7. Bedrijfstemperatuur

8. Type verontreiniging of blootstelling aan de omgeving

9. Bewegingsfrequentie

10. Tekening, foto of bestaand monster

Als volledige afmetingen niet beschikbaar zijn, kan BSTFLEX ook foto's, tekeningen of een bestaand balgmonster beoordelen.

Waarom kiezen voor genaaide ronde balgen van BSTFLEX

BSTFLEX combineert op maat gemaakte textielproductie met uitgebreide ervaring in industriële hittebestendige en beschermende stoffen. Hierdoor kunnen wij genaaide balgen ontwikkelen, niet alleen voor algemene machinebescherming, maar ook voor toepassingen met verhoogde temperaturen, stralingswarmte en veeleisende industriële omgevingen.

Wij ondersteunen aangepaste afmetingen, speciale materialen, prototypeontwikkeling en OEM-productie.

Stuur voor een nieuw project uw balgafmetingen, apparatuurtekening, werkomgeving en temperatuurvereisten naar ons op. BSTFLEX kan een geschikt materiaal en constructie voor uw toepassing aanbevelen.
