Er is geen enkele juiste dikte voor elke verwijderbare isolatiedeken. Twee hoezen die op apparatuur met dezelfde temperatuur zijn geïnstalleerd, kunnen verschillende isolatiediktes nodig hebben omdat de diameter van de apparatuur, de omgevingsomstandigheden, de beschikbare ruimte, het kernmateriaal en de vereiste oppervlakteprestaties verschillen.
Een nuttige beslissing over de dikte begint bij de taak die de deken moet uitvoeren. Is de prioriteit het verminderen van warmteverlies, het verlagen van de blootgestelde oppervlaktetemperatuur, het beschermen van een nabijgelegen onderdeel, het handhaven van de procestemperatuur of het passen van isolatie in een beperkte ruimte? Het antwoord verandert de constructie.
BSTFLEX produceert verwijderbare isolatiedekens voor kleppen, leidingen, uitlaatonderdelen, filters, vaten en industriële apparatuur. De dikte van de deken kan worden aangepast aan de apparatuur en de bedrijfsomstandigheden in plaats van elke toepassing in één standaardconstructie te dwingen.
De bedrijfstemperatuur is belangrijk, maar kan de dikte van de deken niet alleen bepalen. Een aanbeveling voor de dikte moet ten minste rekening houden met:
Een projectspecificatie kan een nominale kernikte, een maximaal warmteverlies, een vereiste buitenoppervlaktetemperatuur of een combinatie van deze vereisten vermelden. Wanneer prestaties worden gespecificeerd, moet de dikte worden gecontroleerd door een geschikte warmteoverdrachtsberekening in plaats van gekozen uit een tabel die alleen op temperatuur is gebaseerd.

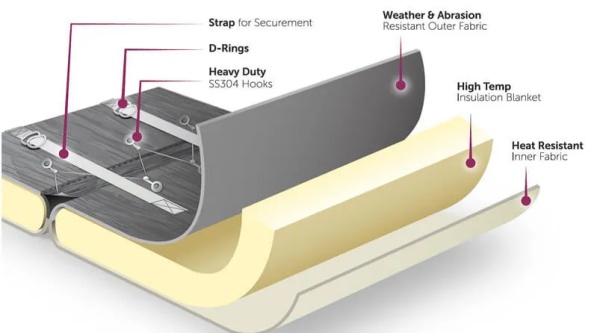

Kopers gebruiken vaak het woord dikte zonder aan te geven wat er wordt gemeten. Een verwijderbare hoes heeft verschillende lagen en tijdens een project kunnen drie verschillende waarden worden besproken.
| Dikteterm | Betekenis | Waarom het belangrijk is |
|---|---|---|
| Nominale kernikte | De gespecificeerde dikte van de isolatiemat vóór de uiteindelijke assemblage en installatie | Gebruikt voor materiaalselectie en thermische berekeningen |
| Geassembleerde dekendikte | De geschatte dikte nadat de buitenlaag, voering, naden en interne bevestiging zijn toegevoegd | Beïnvloedt het patroon, de paneelranden en de hantering |
| Geïnstalleerde dikte | De dikte nadat de deken is aangebracht, gesloten en lokaal rond de apparatuur is samengedrukt | Bepaalt de voltooide buitenafmetingen en de werkelijke vrije ruimte |
De geïnstalleerde deken zal niet perfect uniform blijven rond elke naad, flensrand of sluiting. Wanneer de ruimte krap is, moet het ontwerp rekening houden met het dikste lokale gebied in plaats van alleen te vertrouwen op de nominale kernwaarde.
Wanneer het doel energiebesparing of stabiliteit van de procestemperatuur is, is de belangrijke waarde de warmtestroom van de geïsoleerde apparatuur onder de verwachte bedrijfs- en omgevingsomstandigheden. Het vergroten van de kernikte vermindert over het algemeen de warmteoverdracht, maar elke extra laag levert een kleinere incrementele verbetering op. Materiaalkosten, dekengrootte, gewicht en installatieruimte nemen ook toe.
De economische dikte is daarom niet automatisch de dikste constructie die kan worden genaaid. Het is de constructie die het vereiste thermische resultaat levert tegen een praktische geïnstalleerde grootte en projectkosten.
Wanneer persoonlijke bescherming of nabijgelegen componenten de grootste zorg zijn, kan het project een maximale oppervlaktetemperatuur van de deken specificeren. Dit moet worden geëvalueerd met behulp van de werkelijke temperatuur van de apparatuur, omgevingstemperatuur, luchtbeweging, oriëntatie van de deken en oppervlakte-eigenschappen.
Een resultaat van de oppervlaktetemperatuur gemeten in stilstaande binnenlucht mag niet worden aangenomen voor gebruik buiten met wind, regen of direct zonlicht. De test- of berekeningsomstandigheden moeten worden vermeld.
Sommige kleppen, uitlaatcomponenten en procesassemblages zijn dicht bij afschermingen, muren, vloeren of aangrenzende leidingen geïnstalleerd. Een dikke deken kan op papier goede isolatie bieden, maar het kan onmogelijk zijn om deze aan te brengen, te sluiten of te verwijderen.
Projecten met weinig ruimte kunnen een dunnere kern met betere thermische efficiëntie, een gesegmenteerde deken, een verminderde dikte alleen bij de beperking, of een verandering in de sluitingslocatie vereisen. Elke lokale vermindering moet worden beoordeeld, omdat dit een heter gebied op de afgewerkte hoes kan creëren.
Injectiecilinders, verwarmde filters, vaten en andere procesapparatuur hebben mogelijk isolatie nodig om cycli te verminderen of de producttemperatuur te behouden. Bij deze toepassingen kunnen het verwarmingsvermogen, de bedrijfscyclus, de opwarmtijd en de toegangsvereisten net zo belangrijk zijn als de maximale oppervlaktetemperatuur.
Twee isolatiematerialen met dezelfde nominale dikte bieden niet noodzakelijkerwijs dezelfde thermische prestaties. De relevante waarde is de thermische geleidbaarheid van het materiaal over het verwachte temperatuurbereik, samen met de dichtheid, het compressiegedrag en de stabiliteit op lange termijn.
Glasvezelnaaldmat wordt veel gebruikt in flexibele industriële hoezen omdat het kan worden gesneden, gelaagd en in onregelmatige patronen kan worden genaaid. Het is geschikt voor veel algemene toepassingen in hete omgevingen wanneer de geselecteerde kwaliteit overeenkomt met de bedrijfstemperatuur. De uiteindelijke dikte moet rekening houden met compressie bij doorstikpunten, naden en scherpe bochten.
Silicanaaldmat wordt gekozen waar een kern voor hogere temperaturen vereist is, terwijl een flexibele, genaalde constructie behouden blijft. Materiaalsamenstelling, dichtheid en beschikbare dikte moeten worden bevestigd in plaats van aan te nemen dat elke silicamat dezelfde prestaties levert.
Keramische vezelisolatie kan worden overwogen voor veeleisendere toepassingen in hete omgevingen. Het dekenontwerp heeft nog steeds een geschikte voering aan de hete zijde, een buitenmantel, naaigaren en een sluitingsmechanisme nodig. Een kern voor hoge temperaturen maakt de gehele assemblage niet automatisch geschikt voor dezelfde temperatuur.
Een hoogefficiënte flexibele isolatie kan helpen waar ruimte of gewicht beperkt is, maar de vergelijking moet worden gemaakt op basis van thermische projectgegevens, hanteringsvereisten en de totale geïnstalleerde kosten. Een dun materiaal is niet automatisch de beste keuze als het gemakkelijk beschadigd raakt, moeilijk te naaien is of ongeschikt is voor herhaaldelijke verwijdering.
BSTFLEX levert geselecteerde isolatiekernen voor hoge temperaturen in meerdere materiaalsoorten en diktes. Beschikbaarheid hangt af van de kernkwaliteit en de projectspecificatie. Kopers die hun eigen hoezen fabriceren, kunnen ook de gids voor verwijderbare isolatiedekenmaterialen bekijken.
Een maximale gebruikstemperatuur van een materiaal beschrijft de thermische capaciteit onder opgegeven omstandigheden. Het vertelt de koper niet hoeveel warmte door de deken zal gaan of wat de buitenoppervlaktetemperatuur zal zijn.
Isolatieprestaties hangen af van de volledige assemblage. Een materiaal kan de hete zijde verdragen, maar heeft mogelijk meer dikte nodig om een warmteverliesdoel te bereiken. Omgekeerd kan een dikkere kern niet compenseren voor een buitenstof, garen of bevestigingsmiddel dat ongeschikt is voor de blootstelling.
De continue bedrijfstemperatuur en de piek van korte duur moeten afzonderlijk worden opgegeven. Directe vlammen, uitlaatlekken, gesmolten spatten en stralingswarmte van een naburige bron zijn verschillende omstandigheden en mogen niet als gewoon oppervlaktecontact worden behandeld.
Warmteoverdracht van een klein kleplichaam is niet identiek aan warmteoverdracht van een groot plat vat bij dezelfde temperatuur. Kromming, oppervlakte, oriëntatie en lokale luchtstroom beïnvloeden het resultaat.
Dekendikte verandert ook de afgewerkte buitenmaat. Op een kleine pijp kan het toevoegen van isolatie rond de volledige omtrek een groot percentage toename in buitendiameter veroorzaken. Dit kan van invloed zijn op klemmen, afschermingen, looppaden en de afstand tot aangrenzende leidingen.
Voor een groot filter of vat kan dezelfde nominale dikte een zwaar paneel creëren dat moeilijk als één geheel te verwijderen is. Het verdelen van de hoes in gelabelde secties kan de hantering verbeteren zonder de geselecteerde kern-dikte te veranderen.
Thermische berekeningen beginnen vaak met een uniforme isolatielaag, maar een genaaide hoes bevat overlappingen, naden, uitsparingen, doorstikpunten en bevestigingsmiddelen. Deze details houden de deken bij elkaar en maken deze verwijderbaar, maar ze kunnen ook de lokale dikte beïnvloeden.
Deze effecten zijn vooral belangrijk bij kleppen, flenzen en apparatuur met veel doorvoeren. Het ontwerp van de verwijderbare klepisolatiemantel moet toegang bieden tot de steel, hendel of actuator, terwijl de isolatiegrens zo continu mogelijk blijft.
Meet de minimale afstand van de kale apparatuur tot elk nabijgelegen obstakel. Inclusief muren, vloeren, afschermingen, kabelgoten, ondersteunend staal, naburige leidingen en bewegende delen.
De vereiste ruimte is groter dan de nominale kern-dikte. Er moet mogelijk rekening worden gehouden met:
Een deken die in de statische opening past maar niet kan worden geopend of verwijderd, is geen praktisch verwijderbaar ontwerp. Gebruik de meetprocedure in hoe te meten voor een op maat gemaakte verwijderbare isolatiedeken voordat de uiteindelijke kern-dikte wordt goedgekeurd.
Flexibele isolatiekernen bevatten luchtruimten die bijdragen aan de thermische weerstand. Overmatige compressie vermindert de dikte en kan de prestaties veranderen. Compressie kan optreden bij naden, onder banden, rond kleine stralen of wanneer een deken te strak is ontworpen.
Het doel van de sluiting is om de deken stevig vast te houden, niet om deze tegen de apparatuur te pletten. Als een hoes herhaaldelijk overmatige kracht nodig heeft om te sluiten, controleer dan de afmetingen van de apparatuur, het patroon, de overlap en de kern-dikte in plaats van simpelweg het beslag strakker te draaien.
Voor herhaalde productie moet het goedgekeurde monster definiëren hoe de dikte van de deken wordt gecontroleerd. Het inspectiepunt, de meetmethode en de acceptabele tolerantie moeten consistent zijn, omdat een zachte deken onder verschillende druk verschillende waarden kan geven.
Een dik isolatiesegment kan uit meer dan één laag worden opgebouwd. Meerdere lagen kunnen het snijden en assembleren vergemakkelijken en kunnen de kans verkleinen dat voegen door de volledige dikte heen uitgelijnd zijn. Ze kunnen er ook voor zorgen dat verschillende materialen worden gecombineerd waar het project dit vereist.
Het aanbrengen van lagen moet worden gecontroleerd. Niet-beveiligde lagen kunnen verschuiven, samenklonteren of scheiden tijdens het hanteren. Het ontwerp moet de oriëntatie van de lagen, de locatie van de voegen, de interne bevestiging en de manier waarop de kern in de mantel wordt vastgehouden, specificeren.
Het gebruik van meer lagen verbetert het resultaat niet automatisch als de voltooide assemblage zwaar wordt samengedrukt of slecht past.
| Projectconditie | Waarschijnlijke ontwerprichting | Benodigde informatie |
|---|---|---|
| Vermindering van warmteverlies is het hoofddoel | Bereken kerntype en dikte op basis van de vereiste warmtestroom | Oppervlaktetemperatuur, omgevingscondities, afmetingen van de apparatuur en doelstelling voor warmteverlies |
| Buitenoppervlaktetemperatuur is beperkt | Selecteer de assemblage op basis van de gestelde aanraak- of oppervlaktetemperatuurdoelstelling | Doeltemperatuur, omgevingstemperatuur, wind en oriëntatie van de deken |
| Ruimte is beperkt | Beoordeel dunnere kernen, lokale profilering of gesegmenteerde constructie | Minimale openingen, foto's en verwijderingsrichting |
| Deken wordt regelmatig verwijderd | Breng thermische dikte in balans met hantering, paneelgrootte en kernretentie | Onderhoudsinterval, toegang voor installateur en acceptabel paneelgewicht |
| Apparatuur heeft sterke trillingen | Beheers kernbeweging, doorstikking en sluitingsbeveiliging | Trillingsbron, montagepositie en servicecyclus |
| Onregelmatige apparatuur heeft veel doorvoeren | Gebruik gevormde secties en gecontroleerde overlaps in plaats van één volumineuze hoes | Gedetailleerde afmetingen, foto's en toegangspunten |
Wanneer een projectspecificatie verwijst naar een industriële isolatienorm of een voorgeschreven berekeningsmethode, moeten die vereisten de selectie bepalen. Vervang een vereiste technische berekening niet door een algemene online diktetabel.
Om een nuttig advies en een offerte te ontvangen, dient u het volgende te verstrekken:
Voor een nieuw maatwerkproject legt de fabrikant van op maat gemaakte verwijderbare isolatiedekens pagina de teken-, materiaal- en productieroutes uit die beschikbaar zijn bij BSTFLEX.
Dezelfde bedrijfstemperatuur kan verschillende diktes vereisen voor verschillende apparatuurafmetingen, omgevingscondities en prestatiedoelen.
Een kern kan de temperatuur overleven, maar toch te dun zijn om het vereiste thermische resultaat te behalen.
De kerndikte vergroot de buitenomtrek van de deken en kan hinderen bij afschermingen, looppaden, steunen of aangrenzende apparatuur.
Een strakke sluiting is geen vervanging voor een correct patroon. Overmatige compressie kan de geïnstalleerde dikte verminderen en leiden tot ongelijkmatige prestaties.
Lokale speling en geometrie kunnen afzonderlijke dekensecties of gecontroleerde dikteveranderingen vereisen. Deze wijzigingen moeten worden gedocumenteerd in plaats van informeel tijdens de installatie te worden aangebracht.
De buitenlaag, voering, naden en hardware beïnvloeden ook de uiteindelijke afmeting en het prestatievermogen. De volledige constructie moet worden beoordeeld.
Er is geen universele standaarddikte voor elke toepassing. Projecten moeten de dikte selecteren op basis van het kernmateriaal, de temperatuur van de apparatuur, omgevingscondities, prestatiedoelstellingen, geometrie en beschikbare speling.
Extra dikte vermindert meestal de warmteoverdracht wanneer het materiaal en de installatie geschikt blijven, maar de verbetering is niet lineair. Meer dikte verhoogt ook de omvang, het gewicht, de kosten en de benodigde installatieruimte.
Lokale profilering kan mogelijk zijn, maar het dunnere gebied kan heter worden of meer warmte verliezen. Het ontwerp moet worden beoordeeld in plaats van de deken tijdens de installatie bij te knippen of samen te drukken.
Het project moet definiëren of de nominale kerndikte, de geassembleerde dikte of de geïnstalleerde dikte wordt gecontroleerd. Een flexibele hoes kan onder het meetinstrument samendrukken, dus de methode en druk moeten consistent zijn.
Ja, wanneer de combinatie een gedefinieerd thermisch of constructief doel dient. De volgorde van de lagen, materiaalcompatibiliteit, retentie en totale dikte moeten worden gespecificeerd.
De speling moet ruimte bieden aan de volledige deken, naden, overlap en bevestigingshardware, plus de ruimte die nodig is om deze te installeren en te verwijderen. Meet het smalste punt en toon nabijgelegen obstakels op foto's.
Ja. Kerntype en nominale dikte kunnen voor het project worden geselecteerd, afhankelijk van de beschikbaarheid van materiaal en fabricagevereisten. Geef bij de aanvraag het thermische doel en de beschikbare ruimte op.
Nee, tenzij specifiek om de afmetingen van de afgewerkte deken wordt gevraagd. Geef de werkelijke afmetingen van de apparatuur op en identificeer eventuele bestaande isolatie. Patroon-, naad- en overlaptoeslagen worden tijdens het ontwerp van de deken afgehandeld.
Stuur de tekening van de apparatuur, afmetingen, bedrijfstemperatuur, omgevingscondities, thermisch doel, minimale speling en vereiste hoeveelheid naar sales@pkfiresleeve.com. BSTFLEX kan de toepassing beoordelen en een offerte uitbrengen voor een op maat gemaakte verwijderbare isolatiedeken op basis van de verstrekte informatie.
