Balgen met ritssluiting voor retrofit-installatie: Toegang, sluitingen en montage

Het vervangen van een versleten machinebalg wordt lastig wanneer er geen vrij uiteinde is om een nieuwe afdekking overheen te schuiven. Een lengteritssluiting kan een alternatieve montageroute bieden: open het doek, plaats het rond het bestaande onderdeel en sluit het op zijn plek. Het nut hiervan hangt af van de complete constructie, niet van de ritssluiting alleen.

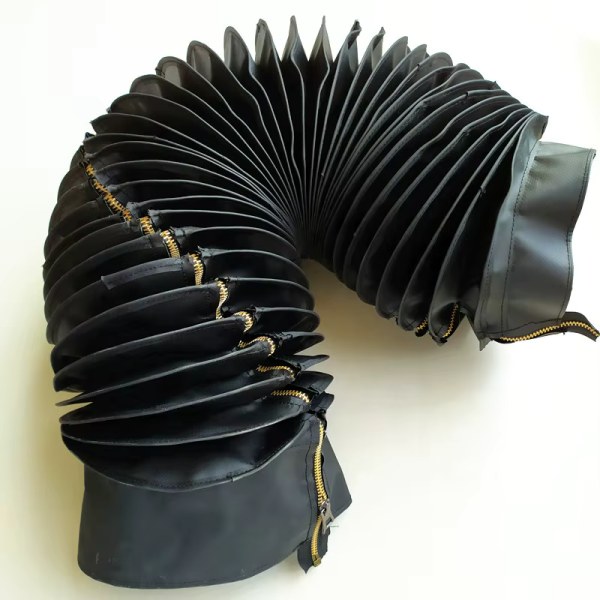

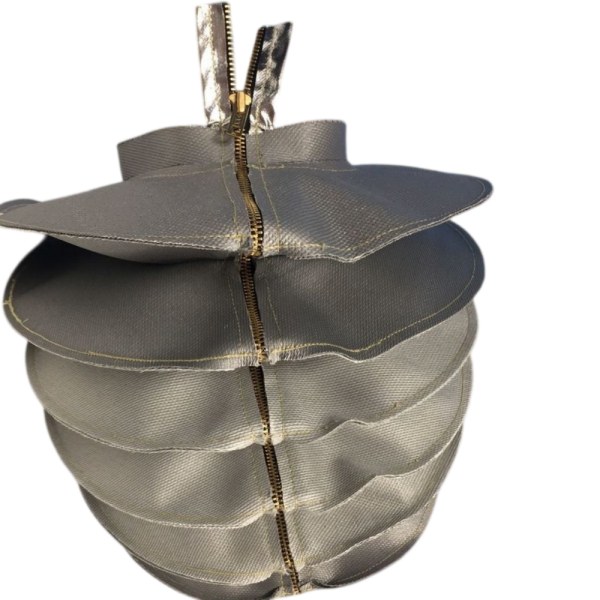

BSTFLEX genaaide balgen met ritssluiting zijn gemaakt voor toepassingen die afneembare bescherming vereisen rond cilinderstangen, spindels, assen en actuatoren. Voor achterafmontage is de eerste vraag of de doekconstructie, de eindaansluitingen en de interne ondersteuningen allemaal kunnen worden gemonteerd zonder de demonteerwerkzaamheden die u juist wilt vermijden.

Kunt u balgen met ritssluiting monteren zonder de machine te demonteren?

Soms, maar niet bij elke installatie. Een afdekking die over de lengte opent, kan nog steeds een gesloten montageflens of een interne geleiding bevatten die niet om de bestaande as kan worden geplaatst. Nabijgelegen afschermingen kunnen ook de toegang tot de ritssluiting of de eindbevestigingen blokkeren.

Controleer voor het bestellen welke machinedelen gemonteerd moeten blijven en welke afdekkingen of beugels volgens de goedgekeurde onderhoudsprocedure mogen worden verwijderd. Gebruik die informatie om de voorgestelde balgconstructie te controleren.

Kies de ritspositie vanaf de onderhoudszijde

De handigste ritspositie op een losse afdekking kan onbereikbaar zijn zodra de balg is gemonteerd. Geef de onderhoudszijde aan op de machinetekening, inclusief de benodigde ruimte voor een hand, de loper en het gereedschap voor de eindbevestigingen.

Markeer bij een ronde afdekking de openingspositie op een eindaanzicht en vermeld de kijkrichting. Identificeer bij een rechthoekige afdekking het specifieke vlak en de relatie tot de montageframes. Geef ook aan waar de loper rust wanneer de afdekking volledig gesloten is.

Controleer de positie ten opzichte van de werkelijke werkomgeving. Een sluiting direct onder een spanenstroom of koelvloeistofuitlaat heeft mogelijk een andere oriëntatie of extra bescherming nodig. Een opening die handig is in het midden van de slag, kan geblokkeerd worden op de aangewezen onderhoudspositie.

Wanneer een beschermflap wordt voorgesteld, controleer dan de overlap en de speling over de volledige beweging. Deze mag niet bekneld raken tussen de plooien, niet haken aan nabijgelegen onderdelen en de toegang tot de ritssluiting niet verhinderen.

Specificeer eindbevestigingen die onderhouden kunnen worden

Identificeer bij een afdekking met kraagmontage het opvangoppervlak, de bruikbare kraagoverlap en de klempositie. Controleer of de klem rond het gemonteerde onderdeel geopend en verwijderd kan worden. Houd het aandraaimechanisme toegankelijk en houd de klem vrij van de actieve plooien en de ritsafwerking, tenzij het goedgekeurde ontwerp anders voorschrijft.

Geef bij een afdekking met flensmontage aan hoe zowel het doekeinde als de klemplaat worden bevestigd. Een gedeelde doekflens gecombineerd met een onbereikbare klemplaat uit één stuk kan de vervanging alsnog bemoeilijken. Spreek af welk bevestigingsmateriaal wordt hergebruikt en welke onderdelen bij de nieuwe balgconstructie horen.

Eindaansluitingen moeten de afdekking positioneren zonder deze te torderen of de ritsranden uit lijn te trekken. Gebruik geen extra klemkracht om een niet-passende kraag te compenseren. Bevestigingsafmetingen en aandraaivereisten moeten de goedgekeurde tekening en instructies voor het bevestigingsmateriaal volgen.

Interne geleidingen verdienen dezelfde aandacht als de montagepunten. Vermeld of de beschermde spindel of as draait en vraag hoe de balg er vrij van blijft. Elke geleiding of ondersteuning die nodig is voor de werking, moet eveneens een praktische montageroute hebben.

Stem de sluiting af op de toegangseis

Een ritssluiting verbindt de lengteranden van een speciaal ontworpen gedeelde afdekking. Bevestig of deze voor montage volledig moet scheiden of alleen voldoende hoeft te openen voor een gedefinieerde inspectietaak. Het startpunt, de openingsrichting en de toegang tot de loper moeten voorafgaand aan de fabricage worden overeengekomen.

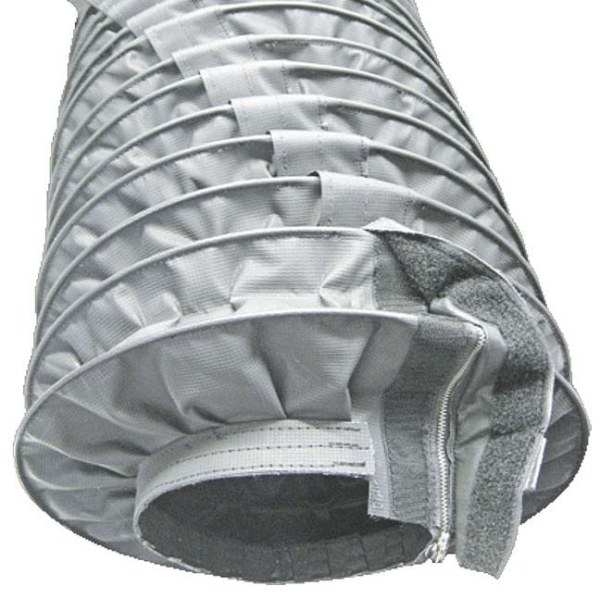

Klittenband- of drukknoopsluitingen kunnen worden overwogen wanneer een andere openingsconstructie geschikter is. Ze mogen niet als inwisselbaar met een ritssluiting worden beschouwd: overlap, afstand tussen de bevestigingen, blootstelling aan vervuiling en het opgevouwen pakket kunnen veranderen. Vergelijk de voorgestelde constructies in plaats van uitsluitend te kiezen op basis van hoe snel een los monster opent.

Evenzo is een demonteerbare constructie niet voor elke toepassing noodzakelijk. Wanneer een gesloten afdekking tijdens de montage van de apparatuur kan worden geïnstalleerd en regelmatig openen niet nodig is, evalueer dan die optie binnen het assortiment op maat genaaide balgen. Specificeer een opening in de lengterichting wanneer dit een werkelijk montage- of onderhoudsprobleem oplost.

Controleer de slag met een volledig gesloten ritssluiting

Een afdekking voor achterafmontage moet passen in de bedrijfstoestand, met de sluiting vastgemaakt en beide uiteinden geborgd. Evalueer de speling rond het te beschermen onderdeel, naast de loper en aan de buitenkant van de plooien. De doekbreedte van een geopende afdekking bepaalt niet de speling in gemonteerde toestand.

Geef de kortste en langste gemonteerde afstanden op tussen dezelfde montagereferenties. Vermeld eventuele gedefinieerde onderhoudsposities of extra slagvereisten afzonderlijk. De meetgids voor op maat genaaide balgen legt uit hoe deze lengtes moeten worden geregistreerd en hoe het flexibele lichaam van de eindfittingen kan worden onderscheiden.

Verkrijg geen extra slag door de rits gedeeltelijk open te laten, de afdekking strak te trekken of de vouwen in een kleinere ruimte te dwingen. De voltooide assemblage moet de vereiste beweging binnen het goedgekeurde werkbereik kunnen opvangen.

Vraag voor nauw omsloten of snel bewegende afdekkingen een luchtstroombeoordeling aan. Een rits is een toegangsvoorziening, geen gespecificeerde ontluchter. Elke ventilatieregeling moet worden gekozen met de vervuilingsomstandigheden in gedachten.

Beoordeel het doek en de sluiting als één geheel

Specificeer de werkomgeving voordat u een doek kiest. Vermeld details over koelvloeistof of reinigingsvloeistof, oliecontact, schurende deeltjes, hete spanen, stralingswarmte en de verwachte buigfrequentie. Een algemene beschrijving zoals "hoge temperatuur" of "oliebestendig" laat belangrijke selectievragen onbeantwoord.

Beoordeel voor toepassingen die aan hitte worden blootgesteld de coating, het basisdoek, het naaigaren, de ritstape, de bevestigingselementen en de eindhardware samen. Noch een hittebestendig doek, noch metalen ritselementen bepalen op zichzelf de temperatuurcapaciteit van de volledige afdekking.

Ga er niet vanuit dat een gesloten genaaide rits een vloeistofdichte afdichting biedt. Waar blootstelling aan koelvloeistofnevel, afspuiten of uitsluiting van fijne deeltjes kritiek is, vermeld dan de blootstellings- en acceptatievereisten zodat de naden, sluiting, uiteinden en eventuele ventilatieopeningen als een systeem kunnen worden geëvalueerd.

Blootstelling aan zware of scherpe spanen kan een andere beschermende constructie of extra afscherming vereisen. Beschrijf het werkelijke vuil in plaats van elke stoffen balg als geschikt te beschouwen voor elke bewerking.

Plan de installatie en de controle voor ingebruikname

De installatie moet worden uitgevoerd door bevoegd personeel volgens de onderhoudsprocedure van de machine en de goedgekeurde balgtekening. Isoleer vóór aanvang van de werkzaamheden gevaarlijke energie, beheers opgeslagen energie, beveilig componenten tegen onbedoelde beweging en verifieer de veilige toestand. Het openen van een rits maakt een onder spanning staand mechanisme niet veilig voor onderhoud.

Registreer vóór het verwijderen van de oude afdekking de oriëntatie, de montageopstelling en eventuele slijtage of schade. Reinig de omgeving met een methode die compatibel is met de apparatuur, zodat er geen los vuil op het beschermde onderdeel terechtkomt.

Houd het stoffen lichaam tijdens het aanbrengen ongetwist en lijn de sluitingsranden uit. Gebruik de schuiver niet om een te kleine of verkeerd uitgelijnde afdekking rond het onderdeel te trekken. Stop wanneer de sluiting wordt belemmerd en controleer op vastzittende stof, vuil of onjuiste positionering in plaats van meer kracht uit te oefenen.

Bevestig vóór ingebruikname dat beide uiteinden vastzitten, de rits volledig is gesloten, losse onderdelen zijn verwijderd en de beoogde spelingen aanwezig zijn. Herstel de vereiste afschermingen en volg de goedgekeurde procedure van de locatie voor elke gecontroleerde bewegingscontrole. Houd personeel uit de buurt van bewegende delen; isoleer de apparatuur opnieuw voordat u aanpassingen maakt.

Observeer of de vouwen gelijkmatig samendrukken, de sluiting uitgelijnd blijft en de afdekking vrij blijft van omliggende hardware. Onderzoek wrijving, abnormaal trekken of door lucht veroorzaakte vervorming voordat u de installatie accepteert. Er mag niet worden aangenomen dat een stoffen vervuilingsafdekking de vereiste personeelsbeveiliging vervangt.

Houd de sluiting bruikbaar

Inspecteer tijdens gepland onderhoud de rits, schuiver, stiksels, eindovergangen en montagegebieden. Zoek naar vastzittende spanen, gescheurde tape, beschadigde vouwen of tekenen dat de afdekking voorbij zijn beoogde beweging is getrokken.

Gebruik reinigingsmiddelen en eventuele smeermiddelen alleen zoals goedgekeurd voor de geselecteerde sluiting en stof. Een rits die herhaaldelijk moeilijk te bedienen is, vereist een controle van de uitlijning, vervuiling en toegang, en niet simpelweg harder trekken. Stel het inspectie-interval in op basis van de belasting van de apparatuur en de werkomgeving in plaats van aan te nemen dat één interval voor elke machine geschikt is.

Vragen die kopers stellen over retrofit-balgen

Kan er een rits worden toegevoegd aan een bestaande gesloten balg?

Dit is mogelijk na een constructiebeoordeling, maar het snijden van een gleuf is geen gelijkwaardige oplossing. De voorgestelde opening heeft geschikte randversteviging, eindovergangen en sluitingsuitlijning nodig, en eventuele interne steunen moeten functioneel blijven. Stuur foto's en constructiedetails voordat u de afdekking aanpast.

Kunnen balgen met rits rond een geïnstalleerde hydraulische cilinderstang worden gemonteerd?

Ze kunnen worden overwogen wanneer de opening in de stof, de eindbevestigingen en de servicetoegang installatie rond de stang toelaten. Bevestig de ontvangende oppervlakken en de montageroute aan beide uiteinden; de rits alleen garandeert niet dat er geen cilinderonderdelen losgekoppeld hoeven te worden.

Moet een vervangend exemplaar de oude ritspositie kopiëren?

Niet noodzakelijkerwijs. Houd de bestaande positie aan als referentie, maar meld eventuele toegangsproblemen, ophoping van spanen of wrijving. Een herziene positie moet worden gecontroleerd op basis van de montageopstelling en de volledige slag voordat deze wordt goedgekeurd.

Vraag op maat gemaakte balgen met rits aan voor een retrofitproject

Stuur een installatiefoto waarop de servicezijde te zien is, zijaanzichten van beide bevestigingen en een maatschets. Vermeld de vereiste samengedrukte en uitgerekte lengtes, interne speling, maximale buitenruimte, voorgestelde ritspositie en eventuele geleiders of steunen.

Geef aan wat gemonteerd moet blijven tijdens vervanging, de bedrijfsomstandigheden, de hoeveelheid en of bestaande montagehardware opnieuw zal worden gebruikt. Voeg voor OEM-projecten de revisie van de tekening en de beoogde installatievolgorde toe.

BSTFLEX kan op maat gemaakte stoffen balgen met rits beoordelen op basis van deze vereisten.Vraag een offerte voor balgen aan met uw tekeningen en toepassingsdetails, of e-mail sales@pkfiresleeve.com. Bevestig de montageopstelling, de toegang tot de sluiting en de uiteindelijke constructie vóór productie.
