Gealuminiseerde glasvezel kikkervispakking

DeGealuminiseerde glasvezel kikkervispakkingHet is een flexibel thermisch afdichtingscomponent, ontworpen voor ovendeuren, verwarmingsapparatuur, thermische behuizingen, inspectieluiken, afdekkingen en industriële apparatuur die worden blootgesteld aan hoge temperaturen en stralingswarmte.

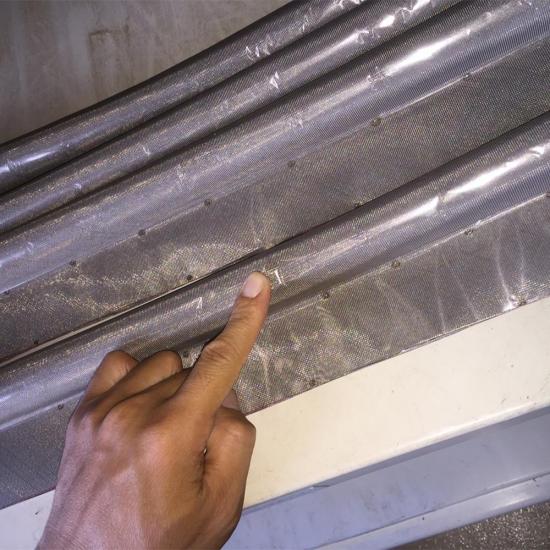

De pakking maakt gebruik van eengeweven glasvezel buitenbekleding met een gealuminiseerd oppervlakDe reflecterende buitenkant helpt de hoeveelheid stralingswarmte die door het blootgestelde pakkingoppervlak wordt geabsorbeerd te verminderen, terwijl de interne kern de flexibiliteit en veerkracht biedt die nodig zijn voor een goede compressieafdichting.

Afhankelijk van het ontwerp van de apparatuur kan de kikkervispakking met verschillende interne kernconstructies worden geproduceerd, waaronder eengegalvaniseerde draadkernof eenholle flexibele kernHierdoor kan het afdichtingsprofiel worden gekozen op basis van de gewenste combinatie van flexibiliteit, veerkracht, montagegeometrie en compressie.

BSTFLEX produceert op maat gemaakte, gealuminiseerde glasvezelpakkingen voor OEM-apparatuur, vervangingstoepassingen en gespecialiseerde thermische afdichtingssystemen. De boldiameter, staartafmetingen, totale lengte, kernconstructie en profielgeometrie kunnen worden aangepast aan de toepassing.

Reflecterende gealuminiseerde glasvezelconstructie

De buitenste laag is de primaire, omgevingsbestendige laag van de pakking. Deze bestaat uit glasvezelweefsel in combinatie met een gealuminiseerd oppervlak dat is ontworpen om stralingswarmte te reflecteren.

Deze constructie is met name nuttig rondom hete apparatuur, waar stralingsenergie van het proces of verwarmde oppervlakken de pakking direct kan bereiken. In plaats van uitsluitend te vertrouwen op het glasvezelsubstraat om warmte te absorberen, helpt het reflecterende buitenoppervlak de stralingsenergie van de pakking af te leiden.

Hoe het gealuminiseerde oppervlak helpt bij het beheersen van stralingswarmte.

Stralingswarmte gedraagt ​​zich anders dan directe geleidingswarmte. Hete oppervlakken in ovens, fornuizen en thermische apparatuur kunnen energie overdragen door middel van straling, zelfs zonder direct fysiek contact.

Het gealuminiseerde oppervlak van de glasvezelbekleding zorgt voor een reflecterende buitenkant die de absorptie van stralingswarmte aan het pakkingoppervlak kan verminderen. Dit maakt gealuminiseerd glasvezel bijzonder geschikt voor afdichtingen die zich dicht bij hete apparatuuroppervlakken bevinden.

De reflecterende laag moet worden beschouwd als onderdeel van het algehele thermische beheersysteem. De werkelijke temperatuur van de pakking is afhankelijk van de omgevingstemperatuur, de stralingsintensiteit, de contactomstandigheden, de luchtstroom, de compressie en het ontwerp van de apparatuur.

Opties met gegalvaniseerde kern en holle kern

Glijplaten van gealuminiseerd glasvezel kunnen met verschillende interne constructies worden vervaardigd. Twee nuttige configuraties zijn een kern van gegalvaniseerd draad en een holle, flexibele kern.

De juiste kern is afhankelijk van de compressieafstand, de montageconfiguratie, de deurbeweging, de vereiste flexibiliteit en de gebruiksomgeving. BSTFLEX kan na beoordeling van de toepassing een kernconstructie aanbevelen.

Compressieafdichting met een kikkervisprofiel

Het kenmerkende van een kikkervispakking is de bolvormige structuur met een staart. De ronde bol fungeert als samendrukbaar afdichtingselement, terwijl de staart wordt gebruikt om de pakking te positioneren en vast te zetten.

1. Montage:Het bevestigingskoord wordt langs de omtrek van de deur, het kozijn, het paneel of de apparatuur gemonteerd.
2. Positionering:De lamp is uitgelijnd met het bijbehorende afdichtingsoppervlak.
3. Compressie:Door de deur of het paneel te sluiten, wordt de lamp samengedrukt.
4. Conformiteit:Het flexibele profiel volgt kleine variaties in het contactoppervlak.
5. Thermische scheiding:De samengeperste pakking vormt een barrière rond de opening of verbinding.

De juiste afmetingen en compressie van de bulb zijn belangrijk. Overmatige compressie kan de kern permanent vervormen, terwijl onvoldoende compressie openingen in het afdichtingstraject kan veroorzaken.

Thermische prestaties

De genoemde constructies van gealuminiseerd glasvezel met kikkervisvormige poten zijn gespecificeerd voor gebruik tot ongeveer500°F (260°C)De concurrerende producten benadrukken ook hoge-temperatuurbestendigheid, thermische schokbestendigheid en stralingswarmtereflectie als belangrijke kenmerken. :contentReference[oaicite:1]{index=1}

Voor BSTFLEX-producten moet de uiteindelijke temperatuurclassificatie worden vastgesteld op basis van het gekozen glasvezelweefsel, de gealuminiseerde coating, het kernmateriaal, de pakkinggeometrie en de feitelijke gebruiksomstandigheden.

De temperatuur bij de pakking zelf kan aanzienlijk afwijken van de interne procestemperatuur. Stralingswarmte, warmtegeleiding door de deur of het kozijn, luchtstroming en compressieomstandigheden moeten daarom in overweging worden genomen bij de materiaalkeuze.

Thermische schok en herhaalde verwarmingscycli

Industriële deuren en afdekkingen kunnen herhaaldelijk wisselen tussen omgevingstemperatuur en verhoogde temperatuur. Dit veroorzaakt thermische uitzetting en krimp in de afdichting.

De flexibele glasvezelconstructie zorgt ervoor dat de pakking zich beter aanpast aan herhaalde bewegingen dan veel stijve afdichtingsmaterialen. De gekozen kern heeft ook invloed op hoe de pakking reageert op compressie en terugvering tijdens het herhaaldelijk openen en sluiten van de deur.

Voor apparatuur die onderhevig is aan snelle temperatuurschommelingen, moet bij de keuze van de complete pakking rekening worden gehouden met thermische schokken, herstel na compressie en montagestabiliteit.

Toepassingen voor gealuminiseerde glasvezel pakkingen (Tadpole Gaskets)

Afdichting van de ovendeur en de thermische behuizing

Ovendeuren en thermische behuizingspanelen vereisen een pakking die herhaaldelijk kan worden samengedrukt zonder zijn basisvorm te verliezen. Een zogenaamde 'tadpole'-pakking scheidt de montagefunctie van de primaire afdichtingsfunctie, waardoor deze praktisch is voor afdichting rondom de omtrek.

Het uiteinde kan langs de deur of het kozijn worden geplaatst, terwijl de afgeronde bol naar het contactoppervlak wijst. Wanneer de deur sluit, wordt de bol samengedrukt en vormt zo het contactvlak.

De gealuminiseerde glasvezelbekleding voegt een reflecterend thermisch oppervlak toe aan de afdichting, waardoor deze constructie bruikbaar is wanneer de pakking wordt blootgesteld aan stralingsenergie van verwarmde apparatuur.

Voordelen van pakkingen van gealuminiseerd glasvezel

Op maat gemaakte pakkingen van gealuminiseerd glasvezel voor kikkervisjes

Apparatuurfabrikanten vereisen vaak pakkingprofielen die niet door een standaardmaat kunnen worden vervangen. De deurvorm, de montageruimte en de compressieafstand bepalen de juiste afmetingen van de rubberen afdichting en de afdichtingsstrip.

BSTFLEX kan op maat gemaakte gealuminiseerde glasvezelpakkingen produceren volgens technische tekeningen, bestaande pakkingmonsters, maatspecificaties of toepassingsvereisten.

Technische specificaties

Aluminiumhoudend glasvezel versus standaard glasvezelbekleding

Beide constructies kunnen worden gebruikt voor thermische afdichting, maar hun buitenoppervlakken gedragen zich verschillend wanneer ze worden blootgesteld aan stralingswarmte.

Kiezen tussen een gegalvaniseerde kern en een holle kern

De interne kern moet worden gekozen op basis van de manier waarop de pakking wordt samengedrukt en gemonteerd.

Gegalvaniseerde draadkern

Een kern van gegalvaniseerd draad zorgt voor een versterkte interne structuur en kan ervoor zorgen dat de pakking zijn vorm behoudt tijdens hantering en installatie. Het is een geschikte optie wanneer de pakking extra interne ondersteuning nodig heeft, terwijl de flexibele afdichtingsvorm behouden blijft.

Holle kern

Een holle kern zorgt voor een lichtgewicht en zeer samendrukbare bol. Deze configuratie kan nuttig zijn wanneer de pakking gemakkelijk moet vervormen bij een relatief lage sluitkracht of zich moet aanpassen aan variaties in het contactoppervlak.

De juiste keuze hangt af van het ontwerp van de apparatuur. BSTFLEX kan de benodigde compressiekracht, afdichtingsspleet, montagewijze en bedrijfsomstandigheden evalueren alvorens een aanbeveling te doen voor de kernconstructie.

Installatieoverwegingen

Correcte installatie heeft een direct effect op de afdichtingsprestaties. De pakking moet zo worden gemonteerd dat de bolvormige rand tijdens de beweging van de deur of het paneel in lijn blijft met het aansluitende oppervlak.

De staart moet worden bevestigd met een bevestigingsmethode die geschikt is voor het ontwerp van de apparatuur. Het montagesysteem moet overmatige beweging, verdraaiing of verschuiving tijdens herhaaldelijk gebruik voorkomen.

De bol mag niet te veel worden samengedrukt. Er moet voldoende ruimte zijn zodat de pakking kan vervormen terwijl er continu contact met het tegenoverliggende oppervlak behouden blijft.

OEM- en vervangingspakkingproductie

BSTFLEX levert gealuminiseerde glasvezelpakkingen voor zowel OEM-apparatuur als vervangingsonderdelen.

Voor OEM-projecten kunnen technische tekeningen worden gebruikt om het vereiste profiel en de kernconstructie te ontwikkelen. Voor vervangingsprojecten kunnen een bestaand pakkingmonster, foto's en maatinformatie helpen bij het bepalen van het juiste profiel.

Bij het opmeten van een oude pakking is het belangrijk rekening te houden met permanente compressie en vervorming. De oorspronkelijke montageafstand en afdichtingsopening geven over het algemeen nuttigere informatie dan de gecomprimeerde afmetingen van een gebruikte pakking.

Toepassingen

• afdichtingen voor industriële ovendeuren
• Deurafdichtingen voor commerciële ovens
• Thermische afdichtingen van de ovendeur
• Deuren voor verwarmingsapparatuur
• Thermische behuizingsafdichtingen
• Toegangspanelen voor de thermische kamer
• Dekkingen voor industriële apparatuur
• Metaalbewerkingsapparatuur
• Metaalgietapparatuur
• Thermische barrièreconstructies
• OEM thermische apparatuur
• Vervangende thermische pakkingen

Hoe specificeer je een gealuminiseerde glasvezel pakking voor kikkervisjes?

Voor de juiste pakkingkeuze dient u rekening te houden met de volgende informatie:

1. Vereiste lampdiameter
2. Staartbreedte en -dikte
3. Totale pakkinglengte
4. Afmetingen van de deur of het paneel
5. Beschikbare compressiespleet
6. Bedrijfstemperatuur
7. Blootstelling aan stralingswarmte
8. Frequentie van thermische cycli
9. Vereiste kernconstructie
10. Montagemethode
11. Contactchemicaliën of procesmedia
12. Bestaand pakkingmonster of tekening

Door deze informatie te verstrekken, kan de pakking worden ontworpen op basis van de daadwerkelijke apparatuur, in plaats van een profiel te kiezen dat alleen gebaseerd is op nominale afmetingen.

Veelgestelde vragen

Wat is een gealuminiseerde glasvezel pakking (tadpole gasket)?

Een gealuminiseerde glasvezelpakking in de vorm van een kikkervisje is een thermische afdichting met een bol- en staartvorm, gemaakt met een geweven glasvezelmantel voorzien van een gealuminiseerd, reflecterend oppervlak. De interne kern zorgt voor de flexibele structuur die nodig is voor compressieafdichting.

Wat is de functie van de gealuminiseerde coating?

Het gealuminiseerde oppervlak reflecteert stralingswarmte en vormt een beschermende buitenlaag. Dit is met name handig wanneer de pakking in de buurt van hete oppervlakken of stralingswarmtebronnen wordt aangebracht.

Welke temperatuur kan een gealuminiseerde glasvezelpakking (tadpole-pakking) weerstaan?

De genoemde constructies van gealuminiseerd glasvezel zijn geschikt voor temperaturen tot ongeveer 500 °F / 260 °C. De werkelijke bedrijfstemperatuur is afhankelijk van de specifieke bekleding, coating, kern, profiel en gebruiksomgeving. :contentReference[oaicite:2]{index=2}

Wat is het verschil tussen een gegalvaniseerde kern en een holle kern?

Een kern van gegalvaniseerd draad zorgt voor interne versteviging en profielondersteuning, terwijl een holle kern een lichtgewicht en zeer samendrukbare afdichtingsstructuur biedt. De juiste configuratie hangt af van de vereiste compressie en mechanische eigenschappen.

Kan deze afdichting gebruikt worden voor een ovendeur?

Ja. Aluminiumvezel pakkingen met kikkervisvormige uiteinden zijn zeer geschikt voor bepaalde toepassingen in ovendeuren, fornuisdeuren en thermische behuizingen, mits de bedrijfsomstandigheden compatibel zijn met de constructie van de pakking.

Reflecteert het gealuminiseerde oppervlak stralingswarmte?

Ja. Het reflecterende, gealuminiseerde oppervlak is ontworpen om stralingswarmte te weerkaatsen, waardoor het bruikbaar is in thermische isolatieomgevingen en omgevingen met hoge stralingswarmte.

Kan de pakking in aangepaste maten worden geproduceerd?

Ja. BSTFLEX kan lampen met aangepaste diameters, staartafmetingen, lengtes, kernconfiguraties en profielgeometrieën produceren volgens tekeningen, monsters of toepassingsspecificaties.

Kan BSTFLEX vervangende pakkingen van gealuminiseerd glasvezel produceren?

Ja. Vervangende pakkingen kunnen worden ontwikkeld op basis van een bestaand voorbeeld, maatvoering, technische tekeningen of toepassingsinformatie.

Vraag een op maat gemaakte pakking van gealuminiseerd glasvezel aan.

Als je een nodig hebtgealuminiseerde glasvezel kikkervispakkingVoor ovendeuren, verwarmingssystemen, thermische behuizingen, inspectieluiken of industriële toepassingen kan BSTFLEX het benodigde profiel en de kernconstructie ontwikkelen.

Stuur ons uwtekening, pakkingmonster, afmetingen, bedrijfstemperatuur en toepassingsdetailsWe kunnen de meest geschikte constructie van gealuminiseerd glasvezel beoordelen en een gegalvaniseerde draadkern, holle kern of een andere geschikte configuratie aanbevelen.

Neem contact op met BSTFLEX voor een offerte voor een op maat gemaakte pakking van gealuminiseerd glasvezel.
