PTFE-gecoate glasvezelafdekking, glasvezelkern, kikkervispakking

DePTFE-gecoate glasvezelafdekking, glasvezelkern, kikkervispakkingDit is een flexibele thermische afdichtingsoplossing, ontwikkeld voor deuren, deksels, kleppen, kanalen, paneelverbindingen, behuizingen en andere apparatuur die een veerkrachtige pakking met goede chemische bestendigheid en een breed temperatuurbereik vereist.

De constructie combineert eenPTFE-gecoate geweven glasvezelbekledingmet eenglasvezel touwkernDe gecoate glasvezel buitenlaag zorgt voor een duurzaam beschermend oppervlak, terwijl de glasvezelkern het samendrukbare afdichtingsgedeelte vormt en ervoor zorgt dat de pakking zijn vorm behoudt tijdens installatie en herhaaldelijk samendrukken.

De afgeronde, kikkervisvormige bol is ontworpen om contact te maken met het aansluitoppervlak, terwijl het aangehechte uiteinde een praktisch bevestigingspunt vormt. Deze configuratie zorgt ervoor dat de pakking gebogen of oneffen afdichtingspaden kan volgen en een flexibele barrière vormt rond deuren, deksels en toegangsopeningen.

BSTFLEX produceert op maat gemaakte PTFE-gecoate glasvezelpakkingen voor OEM-apparatuur, vervangingstoepassingen en gespecialiseerde afdichtingssystemen. De diameter van de bol, de afmetingen van het uiteinde, de totale lengte en de profielconfiguratie kunnen worden geproduceerd volgens de vereiste toepassing.

PTFE-gecoate glasvezel en glasvezelkernconstructie

Deze pakking maakt gebruik van twee complementaire materialen in plaats van te vertrouwen op één enkele laag die alle functies vervult. Het buitenste, met PTFE gecoate glasvezelweefsel vormt het blootgestelde werkoppervlak, terwijl de glasvezelkern het kikkervisprofiel zijn stevigheid en veerkracht geeft.

component	Functie
PTFE-gecoate glasvezelbekleding	Het vormt een beschermende buitenlaag die bestand is tegen veel chemicaliën en een flexibele textielconstructie heeft.
Glasvezel touwkern	Vormt de interne afdichtingsbol en zorgt voors samendrukbaarheid, veerkracht en profielondersteuning.
Afdichtingsbol	Drukt tegen het aansluitende oppervlak aan om de primaire afdichtingsinterface te vormen.
Montage van de staart	Biedt het bevestigingsoppervlak voor installatie op een deur, kozijn, paneel of apparatuurconstructie.

Waarom een met PTFE gecoate glasvezelafdekking gebruiken?

De buitenmantel is gemaakt van geweven glasvezel met een PTFE-coating. Deze combinatie is nuttig wanneer het pakkingoppervlak in aanraking kan komen met chemicaliën, vocht, procesverontreiniging of herhaalde temperatuurschommelingen.

PTFE biedt een chemisch bestendig oppervlak, terwijl het glasvezelsubstraat zorgt voor flexibiliteit en thermische stabiliteit. Samen vormen deze materialen een buitenlaag die geschikt is voor toepassingen waar een onbehandelde textielpakking mogelijk niet de gewenste oppervlakte-eigenschappen biedt.

PTFE-gecoate geweven glasvezelconstructie
Goede weerstand tegen veel industriële chemicaliën.
Flexibele textielstructuur
Geschikt voor herhaalde thermische cycli.
Bestand tegen vocht en blootstelling aan omgevingsinvloeden.
Handig voor toepassingen die een niet-metalen afdichtingsoppervlak vereisen.
Geschikt voor gebruik bij lage temperaturen, mits correct gespecificeerd.

Glasvezelkern voor flexibele compressie

De interne kern van glasvezeltouw geeft de pakking zijn afgeronde afdichtingsprofiel. In tegenstelling tot een stijf metalen inzetstuk is de textielkern flexibel en kan deze samengedrukt worden wanneer de deur of het paneel sluit.

Deze constructie is met name nuttig wanneer de contactoppervlakken niet perfect uniform zijn. De bol kan onder druk vervormen en zich aanpassen aan variaties in het afdichtingspad, waardoor het contact langs de voeg behouden blijft.

De glasvezelkern zorgt er tevens voor dat de pakking als geheel licht van gewicht blijft, terwijl hij tegelijkertijd de structuur biedt die nodig is voor een consistent kikkervisjesprofiel.

Ontworpen voor temperatuurschommelingen en oneffen oppervlakken.

Industriële deuren en inspectieluiken blijven zelden op een constante temperatuur. Tijdens gebruik kan de afdichting te maken krijgen met cycli van opwarming, afkoeling, compressie en herstel.

De met PTFE gecoate glasvezelmantel en de glasvezelkern vormen samen een flexibele constructie die bestand is tegen herhaalde temperatuurschommelingen. Het bolvormige profiel kan zich bovendien aanpassen aan kleine variaties in het contactoppervlak, waardoor dit type pakking geschikt is voor oneffen of onregelmatige afdichtingsvlakken.

De juiste compressie is belangrijk. De pakking moet voldoende worden samengedrukt om een continue afdichting te creëren, zonder de glasvezelkern overmatig te beschadigen.

Temperatuurcapaciteit

PTFE-gecoate glasvezelpakkingen met een zogenaamde 'kikkervis'-vorm worden vaak gekozen voor toepassingen die zowel hoge-temperatuurbestendigheid als lage-temperatuurflexibiliteit vereisen. De genoemde PTFE-gecoate glasvezel/glasvezelkernconstructie is gespecificeerd voor een werkingsbereik van ongeveer-100°F tot +500°F (-73°C tot +260°C). :contentReference[oaicite:1]{index=1}

De daadwerkelijke toelaatbare bedrijfstemperatuur voor een BSTFLEX-pakking moet worden bepaald aan de hand van de gekozen PTFE-coating, glasvezelconstructie, kerndichtheid, compressieomstandigheden, blootstelling aan chemicaliën en de gebruiksomgeving.

Voor toepassingen buiten dit bereik kan BSTFLEX alternatieve kikkervisjesconstructies evalueren met behulp van verschillende materialen voor de buitenmantel en de kern.

Uitstekende keuze voor afdichting bij lage temperaturen en cryogene toepassingen.

Een van de belangrijke eigenschappen van met PTFE gecoate glasvezelconstructies is hun vermogen om flexibel te blijven bij aanzienlijk lagere temperaturen dan veel conventionele thermische afdichtingsmaterialen.

Dit maakt de constructie geschikt voor bepaalde cryogene en lage-temperatuurtoepassingen waarbij de pakking flexibel moet blijven en niet te stijf of broos mag worden.

Bij cryogene systemen moet de complete afdichtingsconstructie als één systeem worden beoordeeld. Temperatuurbereik, druk, medium, compressie, thermische krimp en montageontwerp moeten allemaal in overweging worden genomen voordat het uiteindelijke pakkingprofiel wordt gekozen.

Chemische bestendigheid voor industriële afdichtingen

PTFE wordt veelvuldig gekozen wanneer chemische bestendigheid een belangrijke vereiste is. Het gecoate glasvezeloppervlak vormt een beschermende buitenlaag die bestand is tegen blootstelling aan veel industriële vloeistoffen en chemicaliën.

Deze eigenschap maakt met PTFE gecoate glasvezelpakkingen geschikt voor apparatuur waarbij conventionele textiele afdekkingen kunnen worden blootgesteld aan oplosmiddelen, brandstoffen, vocht of proceschemicaliën.

De chemische compatibiliteit moet altijd worden beoordeeld aan de hand van de werkelijke concentratie, temperatuur, blootstellingstijd en chemische samenstelling. Bijzonder agressieve media en chemische omgevingen met hoge temperaturen vereisen mogelijk een andere materiaalsamenstelling.

Waar PTFE-glasvezelpakkingen worden gebruikt

Ovendeuren

Gebruikt rondom deuren en deksels van industriële ovens waar een flexibele thermische afdichting nodig is tussen bewegende en stationaire oppervlakken.

dempers

Geschikt voor bepaalde afdichtingstoepassingen van dempers waarbij de pakking de omtrek van een bewegend of verwijderbaar onderdeel moet volgen.

Kanaalaansluitingen

Kan worden geïntegreerd in afdichtingssystemen voor thermische of procesleidingen waar flexibiliteit en oppervlakteconformiteit belangrijk zijn.

Paneelverbindingen

Biedt een flexibele afdichtingsinterface tussen panelen, afdekkingen en apparatuurframes.

Thermische behuizingen

Wordt gebruikt rondom toegangsdeuren en verwijderbare afdekkingen om een thermische barrière te creëren rondom openingen voor apparatuur.

Cryogene apparatuur

Geschikt voor bepaalde toepassingen bij lage temperaturen waarbij het behoud van de flexibiliteit van de pakking een cruciale vereiste is.

PTFE-pakking (Tadpole-type) voor oven- en apparatuurdeuren

Het ontwerp met bol en staart maakt deze pakking bijzonder geschikt voor afdichting rondom. De bol fungeert als compressie-element, terwijl de staart een speciaal bevestigingspunt biedt.

Wanneer de deur sluit, wordt de rubberen afdichting tegen het tegenoverliggende oppervlak gedrukt. Hierdoor ontstaat een doorlopende afdichting rond de opening, terwijl de pakking zich tegelijkertijd kan aanpassen aan kleine maatafwijkingen.

Voor ovendeuren, thermische kasten, verwerkingskamers en apparatuurkappen kan het pakkingprofiel worden gekozen op basis van het beschikbare montageoppervlak en de vereiste compressie.

Voordelen van de PTFE-glasvezelconstructie

Vereiste	PTFE-gecoatGlasvezel / Glasvezelkernoplossing
Chemische blootstelling	De PTFE-coating biedt weerstand tegen veel chemicaliën en procesverontreinigingen.
Temperatuurcyclus	Flexibele glasvezelconstructies zijn, mits correct gespecificeerd, geschikt voor herhaalde temperatuurschommelingen.
Flexibiliteit bij lage temperaturen	De constructie blijft flexibel bij lage temperaturen binnen het gespecificeerde werkingsbereik.
Oneffen oppervlakken	De samendrukbare bol kan zich aanpassen aan kleine variaties in de contactoppervlakken.
Thermische afdichting	De afdichting vormt een flexibele barrière rond deuren, panelen, afdekkingen en voegen.
Mechanische veerkracht	De glasvezelkern ondersteunt het afdichtingsprofiel en maakt tegelijkertijd compressie en terugvering mogelijk.

Aangepaste profielen voor pakkingen voor kikkervisjes

Kikkervispakkingen zijn niet beperkt tot één standaard doorsnede. Het vereiste profiel is afhankelijk van de beschikbare installatieruimte, de compressieafstand en de vorm van de opening van de apparatuur.

BSTFLEX kan op maat gemaakte PTFE-gecoate glasvezelpakkingen produceren op basis van technische tekeningen, fysieke monsters, afmetingen of toepassingsspecificaties.

Aangepaste functie	Beschikbare configuratie
Boldiameter	Op maat gemaakt volgens de eisen op het gebied van afdichting en compressie.
Staartbreedte	Aangepast aan suit het montagegebied
Pakkinglengte	Geleverd conform de afmetingen van de apparatuur.
Profielgeometrie	Aangepaste profielen beschikbaar voor OEM-toepassingen.
Dichtheid van de glasvezelkern	Geselecteerd op basis van compressie- en veerkrachtvereisten.
PTFE-coatingconstructie	Geselecteerd op basis van de toepassing en de vereiste oppervlaktekenmerken.

Technische specificaties

Item	Specificatiesificatie
Producttype	Kikkervispakking / kikkervisafdichting
Buitenhoes	PTFE-gecoat geweven glasvezel
Kern	Glasvezel touwkern
Profiel	Lamp en bevestigingsstrip
Temperatuurbereik	Ongeveer -100°F tot +500°F (-73°C tot +260°C), afhankelijk van de constructie en de gebruiksomstandigheden.
Chemische bestendigheid	Goede bestendigheid tegen veel industriële chemicaliën; compatibiliteit dient te worden bevestigd voor het specifieke medium.
Lage temperatuurservice	Geschikt voor bepaalde toepassingen bij lage temperaturen en cryogene toepassingen.
Boldiameter	Aanpasbaar
Staartafmetingen	Aanpasbaar
Totale lengte	Aanpasbaar
Profieltype	Aangepaste profielen beschikbaar

Toepassingen van met PTFE gecoate glasvezel pakkingen (Tadpole Gaskets)

Deze pakkingconstructie kan worden overwogen voor apparatuur waarbij thermische afdichting gecombineerd wordt met blootstelling aan chemicaliën, temperatuurschommelingen of lage temperaturen.

Industriële ovendeuren
Ovenafdekkingen
Thermische verwerkingsapparatuur
Demperafdichting
Thermische kanalen
Paneelverbindingen
Apparatuurbehuizingen
Toegangsdeuren
Poedercoatingsapparatuur
Automotive thermische apparatuur
Cryogene apparatuur
OEM-systemen voor thermische afdichting

Waarom kiezen voor een kern van glasvezel in plaats van een kern van metaal?

De keuze tussen een kern van glasvezel en een kern van metaal hangt af van de mechanische en thermische eisen van de toepassing.

Een kern van glasvezel zorgt voor een lichtgewicht, niet-metalen interne structuur met nuttige flexibiliteit en samendrukbaarheid. Daardoor is het aantrekkelijk voor toepassingen waarbij de pakking gemakkelijk moet vervormen, oneffen oppervlakken moet volgen of waarbij het gebruik van een metalen component in het afdichtingsprofiel moet worden vermeden.

Metalen kernpakkingen hebben mogelijk de voorkeur wanneer extra structurele versteviging, terugvering of mechanische sterkte vereist is. BSTFLEX kan u helpen bepalen welke kernconstructie geschikt is op basis van temperatuur, compressie, beweging en installatie-eisen.

PTFE-gecoate glasvezel versus ongecoate glasvezel

Kenmerkend	PTFE-gecoate glasvezel	Ongecoat glasvezel
Buitenoppervlak	PTFE-gecoat textieloppervlak	Zichtbaar glasvezeltextiel
Chemische bestendigheid	Verbeterde oppervlaktebestendigheid tegen veel chemicaliën	Hangt voornamelijk af van de glasvezelconstructie en -toepassing.
Lage temperatuurservice	Uitstekend geschikt voor toepassingen die flexibiliteit bij lage temperaturen vereisen, mits correct gespecificeerd.	Dat hangt af van de specifieke glasvezelconstructie.
Oppervlaktekenmerken	Glad gecoat oppervlak	Textieloppervlak
Typische selectiereden	Chemische bestendigheid, thermische cyclusflexibiliteit bij lage temperaturen	Hittebestendige textielafdichting en thermische bescherming

Installatie en compressie

De pakking moet zo worden aangebracht dat de afdichtingsbol rondom de vereiste omtrek continu contact maakt met het aansluitende oppervlak.

De bevestigingsstrip moet worden vastgezet volgens het ontwerp van de apparatuur. Afhankelijk van de toepassing kunnen geschikte bevestigingsmethoden bestaan uit mechanische bevestigingsmiddelen, borgprofielen, klemmen of andere speciaal ontworpen bevestigingssystemen.

Overmatige compressie moet worden vermeden. De pakking heeft voldoende ruimte nodig om te vervormen en terug te keren naar zijn oorspronkelijke vorm, zonder de glasvezelkern permanent te beschadigen.

Bij deuren en afdekkingen die vaak worden geopend, moet de montageconstructie er ook voor zorgen dat de pakking tijdens gebruik niet wordt uitgetrokken, verdraaid of verschoven.

OEM- en vervangingspakkingproductie

BSTFLEX levert op maat gemaakte PTFE-gecoate glasvezelpakkingen voor zowel originele onderdelen als vervangingsonderdelen.

OEM-klanten kunnen tekeningen of maatspecificaties aanleveren voor de ontwikkeling van nieuwe pakkingen. Voor vervangingsprojecten kan een bestaand pakkingmonster, foto's en basismaatgegevens worden gebruikt om het vereiste profiel vast te stellen.

Als de originele pakking samengedrukt, uitgehard of beschadigd is, is het belangrijk om het oorspronkelijke installatiegebied op te meten in plaats van alleen af te gaan op de samengedrukte afmetingen van de gebruikte pakking.

Hoe kies je de juiste PTFE-pakking voor je kikkervisje?

De volgende informatie is nuttig bij het kiezen van een met PTFE gecoate glasvezelpakking:

Vereiste lampdiameter
Staartbreedte en -dikte
Totale pakkinglengte
Afmetingen van de deur, het paneel of de opening
Beschikbare compressieruimte
Normale bedrijfstemperatuur
Minimale bedrijfstemperatuur
Contactchemicaliën of procesmedia
Verwachte thermische cycli
Montagemethode
Bestaand pakkingmonster of tekening

Door deze details te verstrekken, kan de pakkingconstructie worden gekozen op basis van de werkelijke bedrijfsomstandigheden, in plaats van simpelweg een nominale pakkingdiameter te hanteren.

Veelgestelde vragen

Wat is een met PTFE gecoate glasvezel pakking (tadpole gasket)?

Het is een bolvormige afdichtingspakking met een staart, bestaande uit een met PTFE gecoate geweven glasvezel buitenmantel en een interne glasvezelkern. De bol zorgt voor de compressieafdichting, terwijl de staart het montagegedeelte vormt.

Waarvoor wordt de glasvezelkern gebruikt?

De glasvezelkern vormt de binnenkant van de afdichtingsbol. Deze zorgt voor flexibiliteit, samendrukbaarheid en profielondersteuning, terwijl de pakking zich tegelijkertijd aan oneffen oppervlakken kan aanpassen.

Welke temperatuur kan een met PTFE gecoate glasvezelpakking (tadpole-pakking) verdragen?

De genoemde constructie van met PTFE gecoat glasvezel/glasvezelkern is gespecificeerd voor temperaturen van ongeveer -100°F tot +500°F (-73°C tot +260°C). De werkelijke prestaties zijn afhankelijk van de specifieke materialen, het profiel en de gebruiksomstandigheden. :contentReference[oaicite:2]{index=2}

Kunnen PTFE-glasvezelpakkingen in de vorm van kikkervisjes worden gebruikt in cryogene toepassingen?

Ze kunnen worden overwogen voor bepaalde afdichtingstoepassingen bij lage temperaturen en cryogene omstandigheden, omdat de met PTFE gecoate glasvezelconstructie flexibel blijft bij lage temperaturen. De volledige toepassing moet worden beoordeeld op temperatuur, medium, compressie en thermische krimp.

Zijn met PTFE gecoate glasvezelpakkingen chemisch bestendig?

PTFE biedt een uitstekende weerstand tegen veel chemicaliën, maar de compatibiliteit hangt af van de specifieke chemische stof, de concentratie, de temperatuur en de blootstellingsomstandigheden. Chemische compatibiliteit moet worden bevestigd voordat de definitieve materiaalkeuze wordt gemaakt.

Kan de pakking op maat gemaakt worden?

Ja. BSTFLEX kan lampen met aangepaste diameters, staartafmetingen, lengtes en profielconfiguraties produceren op basis van tekeningen, monsters of toepassingsvereisten.

Kan deze afdichting gebruikt worden voor een ovendeur?

Ja. Het bulb-and-tail-profiel is geschikt voor bepaalde toepassingen in de afdichting van ovendeuren, deksels en thermische behuizingen, waar de temperatuur en chemische omstandigheden compatibel zijn met de PTFE-glasvezelconstructie.

Vraag een op maat gemaakte PTFE-glasvezel kikkervispakking aan.

Als je een nodig hebtPTFE-gecoate glasvezel pakking met een kern van glasvezelVoor ovens, kleppen, kanalen, paneelverbindingen, thermische behuizingen of afdichtingstoepassingen bij lage temperaturen kan BSTFLEX de pakking ontwikkelen volgens uw gewenste afmetingen en bedrijfsomstandigheden.

Stuur ons uwtekening, bestaand pakkingmonster, afmetingen, temperatuurbereik en toepassingsdetailsOns team kan de meest geschikte PTFE-gecoate glasvezelconstructie en het op maat gemaakte kikkervisjesprofiel voor uw apparatuur beoordelen.

Neem contact op met BSTFLEX voor een offerte voor een op maat gemaakte PTFE-gecoate glasvezelpakking.

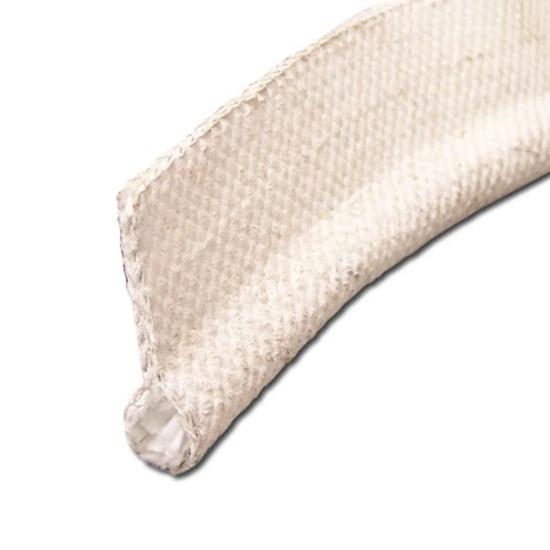

Kikkervisafdichting met PTFE-gecoat glasvezelommanteling en glasvezelkern
