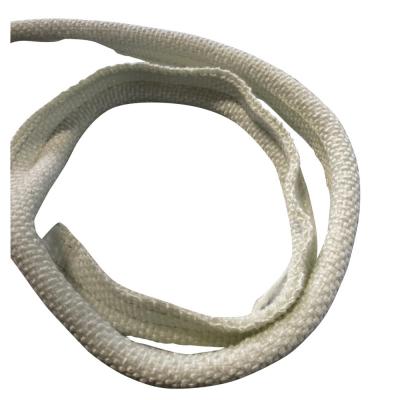

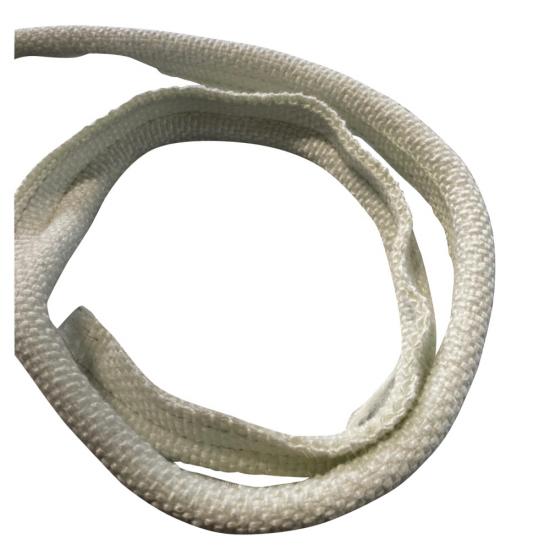

De glasvezelmantel met roestvrijstalen kern en afdichtingsprofiel is een flexibel, hittebestendig afdichtingsprofiel, ontworpen voor industriële ovendeuren, inspectieluiken van ovens, thermische behuizingen, verwerkingsapparatuur en OEM-afdichtingssystemen.

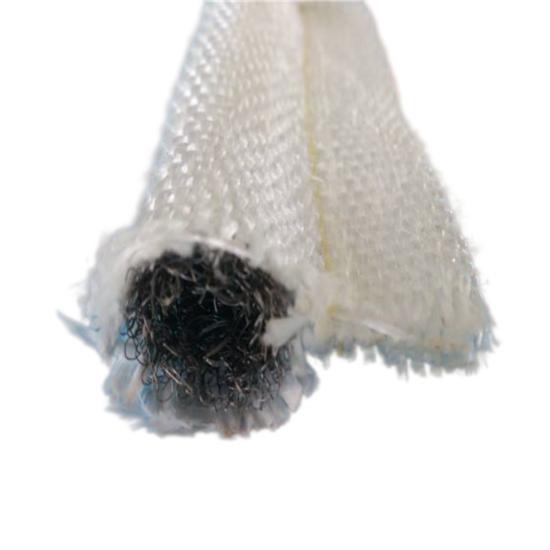

De pakking combineert een geweven glasvezel buitenmantel met een roestvrijstalen binnenkern. De glasvezelmantel zorgt voor thermische isolatie, flexibiliteit en slijtvastheid, terwijl de roestvrijstalen kern het bolvormige profiel ondersteunt en de nodige veerkracht biedt voor herhaaldelijk in- en uitdrukken.
De kenmerkende bol-en-staartconstructie scheidt het afdichtingsgebied van het montagegebied. Wanneer de deur of het paneel sluit, drukt de versterkte bol tegen het aansluitende oppervlak om oneffenheden en afdichtingskloven te compenseren. De platte staart kan vervolgens mechanisch worden vastgezet met behulp van klemmen, schroeven, klinknagels, klemstangen of apparatuurspecifieke montagesystemen.
BSTFLEX produceert glasvezelpakkingen in de vorm van een kikkervisje met aangepaste boldiameters, staartbreedtes, totale lengtes en roestvrijstalen kernconstructies, conform tekeningen, monsters en toepassingsvereisten. Voor specifieke thermische afdichtingseisen kunnen ook verschillende bekledingsbehandelingen en alternatieve kernmaterialen worden ontwikkeld.
bestelling (moq):
1betaling:
EXW, FOB, CIF, DDP, FCA, etcverschepende haven:
Shanghai, NingboDeGlasvezel deksel, roestvrijstalen kern, kikkervisjespakkingDit is een industrieel thermisch afdichtingsprofiel, ontworpen voor ovendeuren, inspectieluiken van ovens, verwarmde behuizingen, procesapparatuur en OEM-thermische systemen. Het combineert een flexibele, geweven glasvezel buitenmantel met een roestvrijstalen binnenkern om een veerkrachtige bol-en-staartpakking te creëren voor toepassingen die herhaalde compressie en betrouwbare positionering vereisen.
De glasvezelbekleding vormt de externe thermische barrière en biedt flexibiliteit rond rechte stukken, hoeken en licht onregelmatige afdichtingsoppervlakken. Binnenin de bol helpt de roestvrijstalen kern het profiel van de pakking te behouden en biedt mechanische ondersteuning tijdens herhaaldelijk openen en sluiten.
BSTFLEX produceert maatwerkglasvezel kikkervispakkingenVerkrijgbaar in verschillende boldiameters, staartbreedtes, totale lengtes en met een roestvrijstalen kernconstructie. Pakkingen kunnen worden ontwikkeld op basis van klanttekeningen, bestaande voorbeelden of afmetingen van apparatuur voor OEM- en vervangingstoepassingen.
De prestatie van deze pakking in kikkervisvorm is te danken aan de interactie tussen de textielbekleding, de metalen kern en de bol-en-staartvorm.
| component | Materiaal | Hoofdfunctie |
|---|---|---|
| Buitenhoes | Geweven glasvezelstof | Thermische bescherming, flexibiliteit en slijtvast textieloppervlak |
| Interne kern | Roestvrijstalen kern | Ondersteunt de lamp en verbetert de veerkracht tijdens herhaaldelijk samendrukken. |
| Lamp | Glasvezel omwikkelde roestvrijstalen kern | Creëert het primaire compressieafdichtingsgebied. |
| Staart | Glasvezelweefsel | Biedt het montage- en bevestigingsgedeelte. |
Een tadpole-pakking maakt gebruik van een samendrukbare bol om de afdichting te creëren en een plat uiteinde om de pakking aan de apparatuur te bevestigen.
Wanneer de ovendeur, het ovenpaneel of de behuizing sluit, drukt het contactoppervlak de bol samen. De roestvrijstalen kern vervormt binnen het daarvoor ontworpen compressiebereik, waardoor de bol zijn structurele integriteit behoudt.
De buitenste glasvezelbekleding volgt de beweging van de kern en creëert een flexibel textiel contactoppervlak tussen de componenten van de apparatuur.
Wanneer de deur weer opengaat, helpt de roestvrijstalen kern de lamp om terug te keren naar zijn oorspronkelijke vorm. Dit maakt de constructie bijzonder geschikt voor apparatuur die tijdens gebruik of onderhoud herhaaldelijk wordt geopend en gesloten.
Het kernmateriaal heeft een grote invloed op de prestaties van de pakking.
Vergeleken met een kern van alleen zachte vezels, biedt een roestvrijstalen kern een grotere mechanische versterking en profielstabiliteit. Dit kan waardevol zijn wanneer de afdichting frequent wordt blootgesteld aan compressiecycli, trillingen, hantering of mechanisch contact.
Typische voordelen van een roestvrijstalen kern zijn onder andere:
Geweven glasvezelweefsel wordt veel gebruikt in industriële thermische afdichtingen vanwege de combinatie van flexibiliteit, vormvastheid en nuttige weerstand tegen hoge temperaturen.
De textielconstructie zorgt ervoor dat de pakking zich aanpast aan de vorm van de apparatuur en kleine oneffenheden opvult, terwijl de metalen kern wordt beschermd tegen direct contact met omringende componenten.
Voor toepassingen die andere oppervlakte-eigenschappen vereisen, kunnen glasvezelconstructies ook worden ontwikkeld met aanvullende behandelingen of coatings, afhankelijk van de gebruiksomstandigheden.
Glasvezelmantel en roestvrijstalen kern van de pakkingsring worden vaak gebruikt voor industriële afdichtingstoepassingen bij matige tot hoge temperaturen.
Vergelijkbare industriële constructies zijn gepubliceerd voor bedrijfstemperaturen rond 1000 °F / 538 °C. De daadwerkelijk toelaatbare bedrijfstemperatuur is afhankelijk van de exacte glasvezelkwaliteit, de constructie van de roestvrijstalen kern, het stikmateriaal, de compressieomstandigheden en de omgevingsomstandigheden.
Voor continu gebruik in het hogere temperatuurbereik adviseert BSTFLEX om de werkelijke bedrijfstemperatuur, blootstellingstijd en installatieomstandigheden te controleren alvorens de definitieve materiaalkeuze te maken.
Deglasvezel roestvrijstalen kern kikkervisje pakkingKan worden gebruikt in een breed scala aan thermische apparatuur, waaronder:
Deuren van industriële ovens worden blootgesteld aan herhaalde temperatuurschommelingen en frequent openen en sluiten. De afdichting moet daarom zowel thermische weerstand bieden als een constante mechanische compressie mogelijk maken.
Aglasvezel ovendeur pakking (kikkervisje)De kern van roestvrij staal zorgt voor een versterkte bol die de sluitdruk van de deur kan weerstaan en tegelijkertijd een nauwkeurig afdichtingsprofiel behoudt.
De bevestigingsstrip kan achter een borgstang worden vastgezet of, afhankelijk van het ontwerp van de oven, met andere mechanische bevestigingsmethoden worden vastgezet.
Door fabricagetoleranties, thermische uitzetting en herhaald gebruik kunnen er bij inspectieluiken en deuren van ovens variaties in de afdichtingsopening ontstaan.
De samendrukbare bolvorm van een afdichtingsring in de vorm van een kikkervisje compenseert deze maatafwijkingen effectiever dan een dunne, platte textieltape in veel toepassingen voor deurafdichting.
Wanneer de bedrijfstemperaturen het praktische bereik van standaard glasvezelconstructies overschrijden, kunnen alternatieve materialen zoals silica- of keramisch weefsel worden overwogen.
| Eigendom | Roestvrijstalen kern | Glasvezel touwkern |
|---|---|---|
| Mechanische versterking | Hoger | Lager |
| Lampstevigheid | Meer gestructureerd | Zachter |
| Compressieherstel | Geschikt voor herhaaldelijk fietsen | Hangt af van de dichtheid van het touw. |
| Conformiteit | Gecontroleerd door kernconstructie | Over het algemeen zacht en flexibel. |
| Typische toepassing | Industriële deuren en panelen die herhaaldelijk worden gebruikt. | Algemene flexibele thermische afdichting |
Zowel roestvrij staal als Inconel kunnen worden gebruikt als metalen versterking in een pakking, maar ze zijn niet in elke toepassing uitwisselbaar.
Een kern van roestvrij staal wordt vaak gekozen wanneer goede mechanische versteviging en thermische prestaties vereist zijn tegen een praktische materiaalkostprijs.
Een Inconel-kern kan de voorkeur genieten in thermisch veeleisende omgevingen of toepassingen waarbij de metalen kern zelf een hogere temperatuurbestendigheid vereist.
De uiteindelijke keuze moet gebaseerd zijn op de continue temperatuur, de piektemperatuur, de atmosfeer, de mechanische belasting en de verwachte levensduur, en niet alleen op de materiaalnaam.
Bij het kiezen van een pakking voor een kikkervisje is het belangrijk dat de afdichting wordt afgestemd op de daadwerkelijke afdichtingsopening en de montagewijze, en niet alleen op de totale breedte.
BSTFLEX kan het volgende aanpassen:
| Producttype | Hoge temperatuur kikkervispakking |
|---|---|
| Buitenhoes | Geweven glasvezelstof |
| Kern | Roestvrijstalen kern |
| Profiel | Lamp met platte montagevoet |
| Temperatuurbereik | Afhankelijk van de glasvezelkwaliteit, het kernontwerp en de toepassingsomstandigheden. |
| Diameter van de lamp | Aangepast |
| Staartbreedte | Aangepast |
| Lengte | Aangepast |
| Sollicitatie | Ovens, fornuizen, thermische deuren, panelen en industriële apparatuur |
| OEM-productie | Leverbaar volgens tekening of voorbeeld |
Een vervangende pakking moet vaak overeenkomen met het profiel van de bestaande apparatuur in plaats van met een maat uit een catalogus.
BSTFLEX kan producerenop maat gemaakte pakkingen met roestvrijstalen kern voor kikkervisjesvolgens:

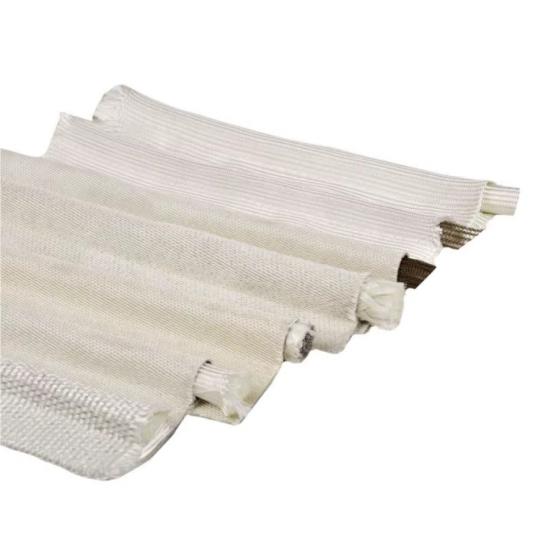

Voor speciale toepassingen kunnen ook alternatieve bekledingen en kernen worden ontwikkeld, waaronder silicaweefsel, keramisch weefsel, basaltweefsel, aramideweefsel, roestvrijstalen gaas en Inconel-gaasconstructies.
Voor een nauwkeurige prijsopgave verzoeken wij u, indien mogelijk, de volgende informatie te verstrekken:
Het betreft een thermische pakking met een bolvormig uiteinde en een staartvormige constructie, vervaardigd uit een geweven glasvezel buitenmantel rond een roestvrijstalen binnenkern. Het bolvormige uiteinde zorgt voor de compressieafdichting en het staartvormige uiteinde voor het montageoppervlak.
De roestvrijstalen kern versterkt de pakking, ondersteunt de bolvorm en zorgt voor veerkracht tijdens herhaalde compressie- en ontspanningscycli.
Typische toepassingen zijn onder andere deuren van industriële ovens, toegangsluiken voor ovens, thermische behuizingen, warmtebehandelingsapparatuur, droogovens, poedercoatovens en verwarmingssystemen voor OEM's.
Ja. BSTFLEX kan lampen met verschillende diameters, staartbreedtes en profielen produceren, afhankelijk van de afdichtingsopening van de apparatuur en het installatieontwerp.
Ja. Inconel-gaas kan worden gekozen voor toepassingen die andere eigenschappen van de metalen kern vereisen. Het juiste materiaal hangt af van de temperatuur, de atmosfeer en de mechanische eisen.
Ja. Een bestaand pakkingmonster, een dwarsdoorsnedetekening of gedetailleerde afmetingen kunnen worden gebruikt om een vervangend of OEM-pakkingprofiel te ontwikkelen.
BSTFLEX produceertglasvezel deksel, roestvrijstalen kern, kikkervispakkingenvoor industriële ovens, fornuizen, thermische verwerkingsapparatuur en OEM-afdichtingssystemen.
Stuur ons uw pakkingprofiel, bulbdiameter, staartbreedte, gewenste lengte, bedrijfstemperatuur en hoeveelheid. Als u een bestaande afdichting vervangt, kunnen foto's, tekeningen of fysieke monsters worden gebruikt voor productontwikkeling en offerte.
