Unidirectionele Glasvezelhuls

Axiale glasvezelversterking in een buisvorm voor composietonderdelen met rechte, taps toelopende of veranderende dwarsdoorsneden.

Productoverzicht

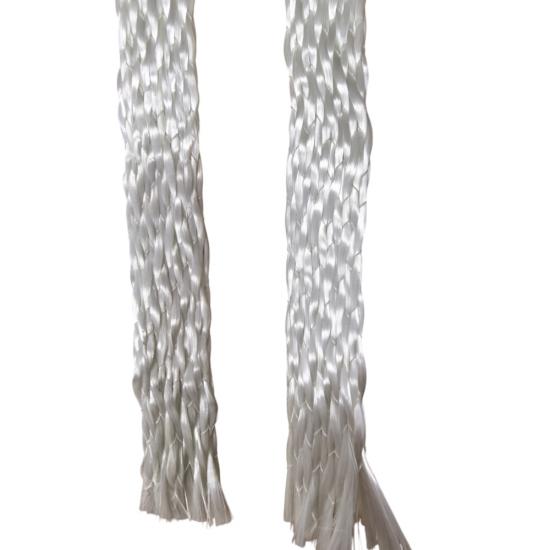

BSTFLEX unidirectionele glasvezelhuls is een droge buisvormige versterking waarbij de belangrijkste glasvezelgarens in de lengte van de huls lopen. Fijne steungarens houden de longitudinale vezels in een flexibele buis, waardoor fabrikanten versterking rond een doorn of een bestaand onderdeel kunnen aanbrengen zonder een plat vel te hoeven snijden en samenvoegen. De huls is bedoeld voor de productie van met hars geïmpregneerde composieten waarbij versterking in de lengterichting deel uitmaakt van het laminaatontwerp. Diameter, vezelgewicht, constructie van de steungarens en leveringslengte kunnen voor het project worden gespecificeerd.

Vezeloriëntatie en constructie

In een conventionele biaxiale gevlochten huls kruisen de hoofdgarens elkaar onder een hoek. In deze unidirectionele constructie volgen de belangrijkste glasvezelgarens de as van het onderdeel. Kleinere steungarens stabiliseren de buisvormige preform tijdens het hanteren en opbouwen. Deze opstelling is nuttig wanneer het laminaatontwerp vraagt om een aanzienlijk aandeel vezels in de 0-gradenrichting.

De geïnstalleerde diameter, dekking en vezeluitlijning zijn afhankelijk van de gespecificeerde constructie en de vorm van het onderdeel. Voor een taps toelopend of gebogen onderdeel is een proefpassing de beste manier om de dekking en de vereiste snijlengte vóór de productie te bevestigen.

Typische toepassingen

• Versterking in de lengterichting van composietbuizen, staven en holle profielen
• Composietopbouw over taps toelopende assen en gevormde doornen
• Lokale axiale versterking in sportartikelen, industriële componenten en op maat gemaakte assemblages
• Prototype- en OEM-productie waarbij een buisvormige glasvezelpreform de vezelplaatsing vereenvoudigt

De sterkte en gebruiksomstandigheden van het afgewerkte onderdeel zijn afhankelijk van het volledige laminaat, het harssysteem, het uithardingsproces en validatietests.

De juiste huls selecteren

Begin met de diameter van het onderdeel op het kleinste en grootste punt, de totale lengte en de richting van de belastingen. Specificeer het vereiste type glasvezel of garen als uw ontwerp dit voorschrijft. Geef ook het doelvezelgewicht of het gewicht per oppervlakte-eenheid, het toegestane gehalte aan steungarens en de beoogde hars en het productieproces op.

Glasvezel-sizing moet passen bij de geselecteerde hars. Bevestig de bevochtiging, drapering, compactie en de eigenschappen van het uitgeharde laminaat met een representatief monster. Als het ontwerp gebalanceerde vezels rond de omtrek nodig heeft in plaats van voornamelijk axiale versterking, vergelijk dan onze biaxiale gevlochten glasvezelhuls. Voor een andere versterkingsvezel, zie onze gevlochten koolstofvezelhulzen.

Maatwerk voor composietproductie

BSTFLEX kan een tekening, monster of vezelopbouwvereiste beoordelen om een geschikte hulsconstructie te offreren. Bespreek nominale diameter, diametertolerantie, glasgaren, opstelling van steungarens, vezelgewicht, rol- of snijlengte, verpakking en prognosevolume bij het aanvragen van een OEM-offerte. Productiespecificaties en testgegevens moeten worden overeengekomen voor de geselecteerde constructie voordat ze aan een projectgegevensblad worden toegevoegd.

Veelgestelde vragen

Is dit hetzelfde als een gewone gevlochten glasvezelhuls?

Nee. Het bepalende kenmerk hier is de oriëntatie in de lengterichting van de belangrijkste versterkende glasvezels. Een standaard biaxiale vlecht heeft zijn hoofdvezels die elkaar kruisen onder vlechthoeken. De vereiste oriëntatie hangt af van de belastingen in het afgewerkte onderdeel.

Wordt de huls geleverd als een afgewerkte composietbuis?

Nee. Het is een droge vezelpreform voor opname in een composietopbouw. Harselectie, impregnatie en uitharding worden bepaald door het productieproces van de klant.

Welke informatie is nodig voor een offerte?

Stuur de onderdeeltekening of doornafmetingen, minimale en maximale diameters, lengte, glasvezelspecificatie indien vereist, doelvezelgewicht, harssysteem, proefhoeveelheid en verwacht jaarlijks verbruik.

Vraag een monster of OEM-offerte aan

Vertel BSTFLEX waar de huls op moet passen en hoe het afgewerkte composiet zal worden gemaakt. We kunnen die informatie gebruiken om een constructie en monster voor uw opbouwproeven te bespreken.
