Unidirectionele Koolstofvezelhuls

Longitudinale koolstofvezelversterking in een flexibele buisvormige voorvorm voor composiet assen, buizen en gevormde onderdelen.

Productoverzicht

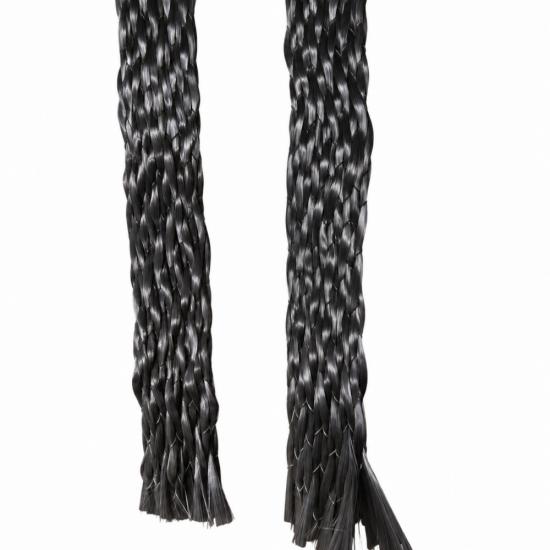

BSTFLEX unidirectionele koolstofvezel huls positioneert de belangrijkste koolstofvezelgarens langs de lengte van een buisvormige voorvorm. Fijnere steungarens behouden de vorm van de huls terwijl deze over een doorn of onderdeel wordt geplaatst. De constructie stelt fabrikanten in staat om axiale versterking rond een buis of een veranderende dwarsdoorsnede aan te brengen zonder een plat vel tot een buis te hoeven vormen. Het wordt geleverd als een droge textielversterking voor composiet layup; de uiteindelijke eigenschappen hangen af van het volledige laminaat en het productieproces.

Ontworpen rond de belastingsrichting

Voor een onderdeel dat koolstofvezels vereist die van uiteinde tot uiteinde lopen, biedt een unidirectionele huls een buisvormige manier om de hoofdgarens in de 0-graden, of axiale, richting te plaatsen. De steungarens stabiliseren het textiel, maar mogen niet worden beschouwd als een vervanging voor een ontworpen omtreks- of torsieversterkingslaag.

Een laminaat kan axiale versterking combineren met andere vezeloriëntaties wanneer de belasting dit vereist. De huls moet worden geselecteerd op basis van de werkelijke geometrie van het onderdeel, het belastingsgeval, de hars en het uithardingsschema. De uiteindelijke sterkte of stijfheid kan niet worden gespecificeerd op basis van alleen de droge huls.

Pasvorm op rechte en gevormde onderdelen

De buisvorm kan worden uitgeprobeerd op rechte secties, taps toelopende delen en overgangen. Een nominale hulsdiameter bepaalt op zichzelf niet de geïnstalleerde pasvorm: de constructie van de steungarens, de vorm van de doorn en de plaatsingsspanning zijn ook van belang. Stuur voor onderdelen met verschillende diameters een tekening met de kleinste en grootste secties en de lengte van elke overgang. Een fysieke pasvormtest kan de dekking en snijlengte bevestigen vóór een OEM-bestelling.

Waar het kan worden gebruikt

• Axiale versterking in composiet buizen, assen en holle profielen
• Layup over taps toelopende doornen of onderdelen met veranderende dwarsdoorsneden
• Lokale versterking in de lengterichting in industriële en sportuitrustingsonderdelen
• Prototype en herhaalde productie van composietassemblages die een buisvormige voorvorm vereisen

Informatie om te specificeren

Geef voor een nuttige offerte de kwaliteit van het koolstofgaren of de tow-grootte op als dit door uw ontwerp wordt bepaald, nominale en geïnstalleerde diameters, vereist vezelgewicht, vereisten voor steungarens, rol- of snijlengte en de gewenste verpakking. Vertel ons of de huls over een kale doorn of een andere versterkingslaag zal worden gelegd en identificeer het beoogde harsysteem.

BSTFLEX kan een aangepaste constructie of monster bespreken op basis van die vereisten. Garenkwaliteit, diameterbereik, gewicht, expansie en mechanische waarden moeten na bevestiging worden gedocumenteerd voor de geselecteerde productvariant; waarden van een andere leverancier of een biaxiaal vlechtwerk definiëren deze huls niet.

Kies de vezelarchitectuur die bij het onderdeel past

De tabel identificeert de vezelplaatsing. De laminaatontwerper moet de volledige layup bepalen en het uitgeharde onderdeel verifiëren voor het beoogde gebruik.

Vragen van composietkopers

Is dit een afgewerkte koolstofvezel buis?

Nee. Dit product is een droge koolstofvezel huls voor daaropvolgende composietverwerking. Het vereist een geschikt harsysteem en een gevalideerde layup en uitharding.

Kan het een biaxiaal koolstofvezel vlechtwerk vervangen?

Dat hangt af van de belastingen. De twee constructies plaatsen hun hoofdvezels in verschillende richtingen. Een ontwerp dat hoepel- of torsieversterking nodig heeft, kan extra lagen vereisen.

Wat moet ik sturen voor een aangepast monster?

Stuur een tekening of monster, het volledige diameterprofiel, de afgewerkte lengte, de vereiste voor koolstofgaren, het doelvezelgewicht, het harsproces en de proefhoeveelheid. Vermeld de jaarlijkse vraag als u een OEM-leveringsofferte nodig heeft.

Bespreek een OEM-hulsconstructie

Deel de geometrie van het onderdeel en de vereiste vezelrichting met BSTFLEX. We zullen de hulsconstructie en monstervereisten beoordelen voordat we een productieofferte uitbrengen.
