Gebreide glasvezelkous: Een diameter selecteren voor slangen en kabels

Een slang kan op het rechte gedeelte de juiste maat hebben voor een beschermhoes, maar het gekrompen uiteinde kan veel breder zijn. Een kabelbundel kan het tegenovergestelde probleem opleveren: de hoes gaat over een connector en hangt vervolgens losjes om de dunnere leiding. Het selecteren van gebreide glasvezelslangen vereist een pascontrole op drie momenten: vóór de installatie, tijdens het passeren van het grootste onderdeel en nadat de slang zich op het beschermde gedeelte heeft gezet.

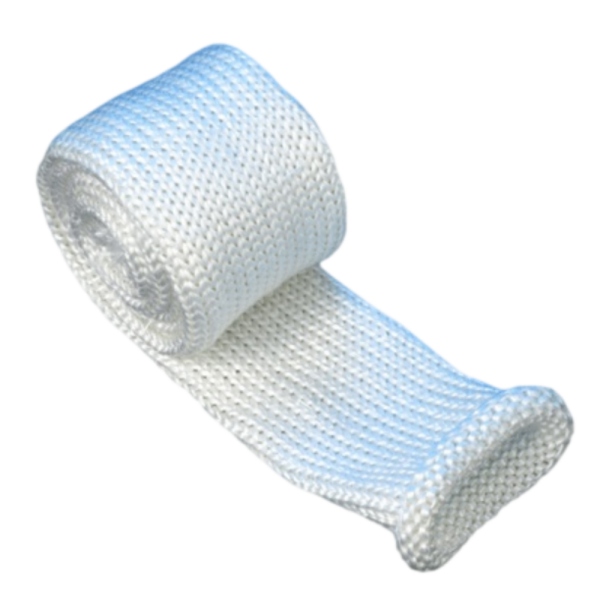

BSTFLEX's hoge temperaturen gebreide glasvezelslang is gemaakt van getextureerde glasvezelgarens en is bestemd voor industriële slangen, kabelbomen en leidingen. De productpagina geeft een nominale maat van 13 tot 127 mm. Een nominale diameter is een nuttig uitgangspunt, maar de geselecteerde hoes moet op de daadwerkelijke assemblage worden gepast voordat een productiemaat wordt vastgesteld.

Controleer eerst het beschermde gedeelte

Meet de buitendiameter van de slanghoes of voltooide kabelbundel op verschillende punten langs het gedeelte dat bescherming nodig heeft. Neem tape, een vlechtmantel of een andere permanente buitenlaag mee als deze onder de hoes blijft zitten. Noteer voor een bundel de grootste diameter nadat de draden in hun productieopstelling zijn samengebonden. Een losse set draden op een werkbank kan een misleidend kleine meting opleveren.

Noteer de te bedekken lengte en de route door eventuele beugels of krappe bochten. In een bocht kan een textielslang van vorm veranderen en iets meer van de ene kant blootleggen dan bij een recht monster. Als de hoes in een vaste positie moet blijven terwijl de slang beweegt, neem dan de werkende beweging mee in de pastest.

Controleer vervolgens het installatieobstakel

Maak een lijst van elk kenmerk waar de hoes overheen moet: crimphulzen, connectorbehuizingen, trækbelastingen, stekkers en lokale kabeluitgangen. Meet de grootste buitenomtrek, niet alleen de diameter van de slang of de nominale aanduiding van de connector. Stuur voor een onregelmatig onderdeel zowel een foto of tekening als de breedste afmeting mee.

De installatievolgorde kan een probleem oplossen dat een grotere hoes niet kan oplossen. Als er een hoes wordt toegevoegd voordat een aansluiting of fitting wordt bevestigd, hoeft de voltooide connector er mogelijk niet doorheen te worden gevoerd. Als de assemblage al gereed is, test dan een monster over het uiteinde. Leen geen expansiecijfer van een ander gebreid of gevlochten product; vraag om bruikbare openingsinformatie voor de exacte constructie en diameter die wordt overwogen.

Inspecteer de hoes nadat deze op zijn plaats is getrokken

Zodra het monster het grootste kenmerk is gepasseerd, onderzoekt u de pasvorm op het dunnere beschermde gedeelte. Controleer op ophoping bij een uiteinde, zichtbare gaten in de bedekking bij een bocht, gehaakte lussen en een verandering in lengte na installatie. Markeer de beoogde eindlocaties op de assemblage en meet het monster opnieuw zodra het op zijn plaats zit. Dit is een betrouwbaardere basis voor de snijlengte dan het meten van een ongebruikte slang die plat ligt.

Probeer de daadwerkelijke snij- en afwerkingsmethode voor het uiteinde op het monster. De koper moet het eens worden over het acceptabele uiterlijk van het gesneden uiteinde en eventuele bevestigingsmethoden voordat voorgesneden productiestukken worden gespecificeerd. Een kaal gesneden uiteinde, een geklemd uiteinde en een uiteinde in een ander onderdeel vereisen mogelijk verschillende toleranties.

Scheid thermische bescherming van elektrische isolatie

Vermeld voor hittebescherming aan de leverancier de temperatuur op de locatie van de hoes, of de hitte afkomstig is van contact of een nabijgelegen bron, en hoe lang de blootstelling duurt. De productpagina vermeldt een temperatuurcijfer, maar een project met een strikte limiet moet om de testmethode en actuele gegevens voor de geleverde constructie vragen. Controleer ook de temperatuurlimieten van de slanghoes, kabelisolatie en eventuele eindhardware in de complete assemblage.

Geef voor elektrisch werk aan of de glasvezelslang een toegevoegde thermische barrière is over een geïsoleerde draad of naar verwachting zal bijdragen aan een gekwalificeerd isolatiesysteem. Vraag om de relevante diëlektrische gegevens en testomstandigheden als elektrische prestaties vereist zijn. Een algemene verklaring over glasvezel kent geen nominale spanning toe aan elke slangdiameter.

Houd gebreide en gevlochten opties op aparte specificaties

Constructie is van invloed op de pasvorm, hantering en hoe een hoes zich gedraagt in een bocht. Als het project vraagt om een vlechtwerk in plaats van breiwerk, bekijk dan de gevlochten glasvezelslang als een afzonderlijk product. Het materiaal, de wandconstructie, het maattereik en de testclaims hebben een eigen beoordeling nodig. Een proef met de ene hoes keurt de andere niet goed.

Een praktische monsteraanvraag

Stuur één foto of tekening van de voltooide slang- of kabelassemblage met vier gemarkeerde metingen: de maximale buitendiameter van het beschermde gedeelte, het breedste installatiekenmerk, de vereiste bedekte lengte en de kleinste beschikbare speling rond de route. Voeg de montagevolgorde, verwachte beweging en hitte- of elektrische vereisten toe. Vraag om een monster van de voorgestelde gebreide slang en registreer of deze door de fitting past, correct op het gedeelte zit en de hele sectie bedekt na installatie.

Wanneer deze controles zijn voltooid, vraagt u de geselecteerde nominale binnendiameter, de tolerantie of het bruikbare diameterbereik, de afgesproken snijlengte, de verpakkingswijze en de actuele prestatiegegevens aan in de offerte. Stuur de metingen en de monsteraanvraag via de productpagina voor gebreide glasvezelslangen.
