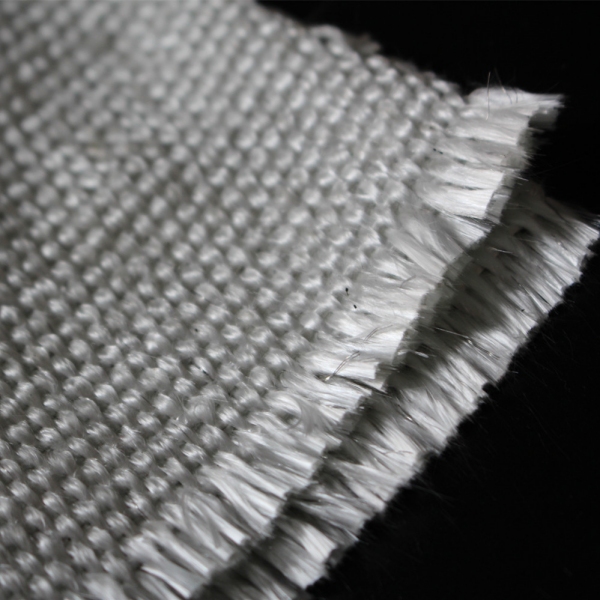

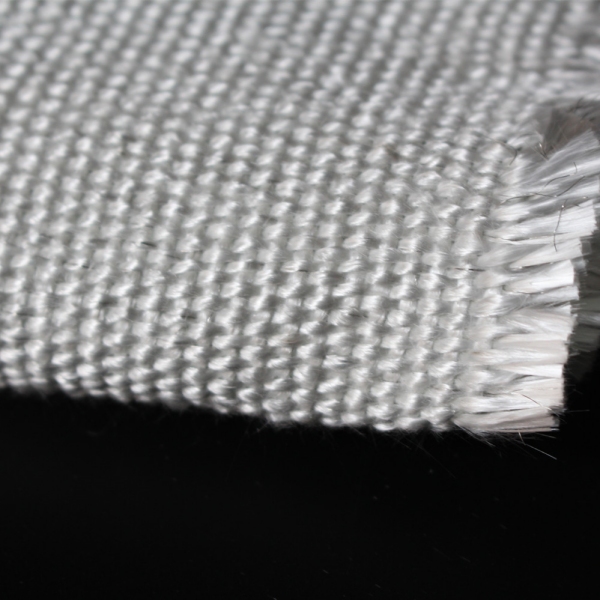

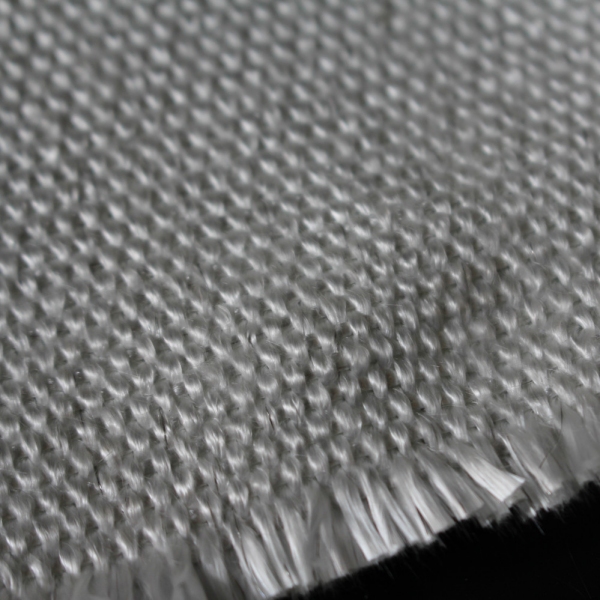

Met draad versterkte glasvezelstof is een geweven textiel voor hoge temperaturen waarin roestvrijstalen draad is verwerkt in de glasvezelgarens om de mechanische versterking en maatstabiliteit te verbeteren. Het wordt gekozen wanneer onbewerkt glasvezeldoek mogelijk niet genoeg ondersteuning biedt voor herhaaldelijk hanteren, verticale installatie, trillingen of fabricage tot veeleisende industriële componenten.
De draad vervangt de glasvezel niet en verandert het materiaal niet in een metalen gaas. Glasvezel blijft het voornaamste thermische textiel, terwijl de ingevoegde draad een extra versterkend element binnen het weefsel vormt.
BSTFLEX levert High Temperature Fiberglass Woven Fabric with Wire Insert voor industriële isolatie, lasbescherming, hittebarrières, pakkingen, afdichtingen en gefabriceerde thermische beschermingsproducten. De huidige productbeschrijving identificeert roestvrijstalen draadversterking en hittebestendigheid boven 1000°F / 538°C, onder voorbehoud van de geselecteerde constructie en toepassingsomstandigheden.
Met draad versterkte glasvezelstof wordt geproduceerd door glasvezelgarens te weven met een metalen versterking verwerkt in geselecteerde garenrichtingen. Afhankelijk van de constructie kan roestvrijstalen draad worden samengenoemd met glasvezelgaren in de inslagrichting, worden verwerkt in een ander gedefinieerd patroon of worden gebruikt volgens een klantspecifiek stofontwerp.
Termen die door industriële inkopers worden gebruikt zijn onder andere:
Deze beschrijvingen identificeren een materiaalfamilie in plaats van één universele specificatie. Inkopers moeten de draadlegering, versterkingsrichting, basisdoek, binding, afgewerkt gewicht, dikte en temperatuurklasse van de exacte kwaliteit die wordt aangeboden bevestigen.
Het belangrijkste doel van de ingevoegde draad is mechanische versterking. Het kan de stof helpen zijn vorm te behouden en vervorming te weerstaan waar het doek wordt opgehangen, herhaaldelijk wordt gehanteerd of wordt geïntegreerd in een gefabriceerde thermische component.
Afhankelijk van het stofontwerp en de testmethode kan draadversterking bijdragen aan:
Deze voordelen moeten worden bevestigd aan de hand van kwaliteitspecifieke gegevens. De aanwezigheid van draad alleen vormt geen garantie voor treksterkte, scheursterkte of levensduur.
Verschillende inkoopfouten treden op wanneer het woord "versterkt" te breed wordt geïnterpreteerd.
De toelaatbare temperatuur van de stof hangt af van de glasvezelsamenstelling, garenconstructie, oppervlaktetechniek, draadlegering en het complete textielontwerp. Roestvrijstalen versterking kan de stof helpen mechanische ondersteuning te behouden, maar het zorgt niet voor een universele verhoging van de continue bedrijfstemperatuur.
Twee met draad versterkte glasvezelstoffen kunnen verschillende temperatuurklassen hebben omdat hun basisstoffen, behandelingen en acceptatiecriteria verschillend zijn.
Met draad versterkte glasvezel is nog steeds een geweven textiel. Gas kan door het weefsel, de naden, gesneden randen en bevestigingsgaten dringen tenzij een afzonderlijke gekwalificeerde barrière of coating is verwerkt.
Roestvrijstalen versterking biedt geen waterbestendigheid. Buiten- of natte toepassingen kunnen een afzonderlijke siliconen, PTFE of andere geschikte externe laag vereisen die is geselecteerd voor de omgeving.
Ingevoegde draad en gebreid roestvrijstalen gaas zijn verschillende constructies. Met draad versterkt doek bevat versterking binnen het geweven textiel. Een afzonderlijk gaas kan worden toegevoegd aan een verwijderbare isolatiehoes of thermische assemblage waar extra bescherming aan de hete kant, vormbehoud of mechanische ondersteuning is vereist.
Een hittebestendige stof is niet automatisch gecertificeerd voor elke lasdeken, brandgordijn of levensveiligheidstoepassing. Het afgewerkte product moet voldoen aan de vereiste blootstellings-, installatie- en testcriteria.
| Selectiefactor | Onbewerkt glasvezeldoek | Glasvezeldoek met ingeweven draad |
|---|---|---|
| Basisconstructie | Geweven glasvezelgarns | Geweven glasvezelgarns met gedefinieerde metallieke versterking |
| Belangrijkste voordeel | Flexibel thermisch textiel voor brede industriële toepassing | Extra mechanische ondersteuning en dimensionale stabiliteit |
| Verticale installatie | Geschikt wanneer de geselecteerde kwaliteit en ondersteuningsmethode adequaat zijn | Vaak overwogen waar extra structurele ondersteuning wenselijk is |
| Herhaalde hantering | Hangt af van weefselgewicht, weving en afwerking | Draad kan helpen het textiel te ondersteunen, maar naden en coating bepalen nog steeds de duurzaamheid |
| Temperatuurbereik | Kwaliteitsspecifiek | Kwaliteitsspecifiek; draad zorgt niet voor één universele hogere classificatie |
| Gas- of waterbarrière | Niet geboden door een ongecoate binding | Niet geboden door de ingebrachte draad |
| Fabricage | Over het algemeen gemakkelijker te snijden en te naaien | Kan aangepaste snijgereedschappen, naadontwerp en hanteringsprocedures vereisen |
Onbehandeld glasvezel blijft geschikt voor veel isolatie- en hittebeschermingstoepassingen. Draadversterking moet worden geselecteerd wanneer de toegevoegde mechanische ondersteuning een bepaalde functie dient, niet simpelweg omdat "versterkt" sterker klinkt.
Deze materialen worden soms verward omdat beide metalen versterking bevatten.
Met draad versterkt glasvezelweefsel is een geweven textiel waarin draad is geïntegreerd met de glasvezelgarens. Het blijft een textiel dat kan worden gesneden, genaaid en gevormd tot flexibele componenten.
Roestvrijstalen gaas is een afzonderlijke metallische structuur. In verwijderbare isolatiesystemen kan gaas de warme kant beschermen, isolatie vasthouden of vormondersteuning bieden. Het voegt normaal gesproken meer metaalgehalte, stijfheid en gewicht toe dan met draad versterkt doek.
| Vereiste | Met draad versterkt glasvezelweefsel | Afzonderlijk roestvrijstalen gaas |
|---|---|---|
| Flexibele geweven thermische laag | Ja | Nee; het is een afzonderlijk metallisch ondersteuningsmateriaal |
| Snijden en naaien in textielpanelen | Mogelijk met geschikte gereedschappen en methoden | Normaal gesproken bevestigd of apart gevormd |
| Extra mechanische bescherming aan de hete kant | Matig, constructieafhankelijk | Vaak gekozen wanneer sterkere metalen bescherming is vereist |
| Omvang en stijfheid | Lager dan een afzonderlijk gaas in veel constructies | Over het algemeen hoger en afhankelijk van de gaasstijl |
| Vervanging voor isolatie | Nee | Nee |
De twee materialen kunnen ook samen worden gebruikt wanneer de samenstelling zowel een versterkte textiellaag als een aparte metalen bescherming nodig heeft.
De huidige productbeschrijving van BSTFLEX p225 vermeldt een weerstand boven 1000°F / 538°C. Deze temperatuur moet worden toegepast op de geïdentificeerde productconstructie en worden bevestigd aan de hand van de daadwerkelijke bedrijfsomstandigheden.
Ga er niet van uit dat elk met draad versterkt glasvezeldoek dezelfde nominale waarde heeft. Gepubliceerde industriële kwaliteiten kunnen verschillen als gevolg van:
De draad zelf kan aanwezig blijven nadat het glasvezel een deel van zijn oorspronkelijke mechanische prestaties heeft verloren. Dat betekent niet dat het doek nog steeds aan de vereiste functie voldoet. De temperatuurselectie moet gebaseerd zijn op het complete textiel en de eigenschappen die behouden moeten blijven tijdens en na blootstelling.
Een continue bedrijfstemperatuur verwijst naar langdurig gebruik onder gedefinieerde omstandigheden. Een kortstondige temperatuur is een aparte tijdelijke blootstelling en moet altijd een toegestane duur bevatten.
Geef voor elke toepassing in de buurt van het bove temperatuurbereik het volgende op:
Een doek dat na een kort hitte-incident in één stuk blijft, behoudt mogelijk niet de flexibiliteit of sterkte die nodig is voor herhaald gebruik.
Met metaaldraad versterkt glasvezeldoek kan worden gebruikt in lasgordijnen, vonkenschermen en thermische dekens waar extra textielondersteuning nuttig is. De gekozen kwaliteit moet nog steeds overeenkomen met de daadwerkelijke blootstelling aan vonken, lasspatten, slakken, stralingswarmte en directe vlammen.
Verticale gordijnen en horizontale dekens worden geconfronteerd met verschillende thermische belastingen. Een verticale barrière zorgt ervoor dat veel deeltjes eraf vallen, terwijl een horizontale deken heet materiaal op één locatie kan vasthouden.
Eindproducten moeten worden geselecteerd uit de Bescherming voor las- en soldeerruimten bereik volgens het heetwerkproces en de vereiste kwalificatie.
Met draad versterkt glasvezel kan dienen als een voering aan de hete zijde, versterkingsdoek of isolatiedragende laag in afneembare deksels. Dit kan nuttig zijn waar trillingen, herhaald verwijderen of lokale mechanische spanning extra weefselondersteuning wenselijk maken.
Het moet niet automatisch worden gebruikt als de buitenste weersbekleding. Een geschikte met siliconen gecoate glasvezel of een andere omgevingsgerichte bekleding kan worden gekozen voor de externe schil wanneer vocht, olie en blootstelling aan de buitenlucht belangrijk zijn.
Voor complete gefabriceerde systemen, zie de Afneembare Isolatiedekens categorie.
Met draad versterkt glasvezel kan worden gebruikt als versterkings- of thermische textiellaag in een meerlaags expansiestuk. De rol ervan moet op de constructietekening worden vermeld.
Het materiaal alleen bepaalt niet:
Die eigenschappen zijn afhankelijk van de complete band, barrièrelaag, isolatie, naden, klemmen, doorstroomvoering en geïnstalleerde geometrie. Bekijk de pagina Niet-metalen Weefselexpansiestuk voor complete assemblagevereisten.
Met draad versterkt glasvezeldoek kan worden gebruikt als component in pakkingen voor hoge temperaturen, afdichtingen, kikkervisjeprofielen en gefabriceerde pakkingsystemen waar het textiel zijn vorm moet behouden rond een kern of afdichtingsstructuur.
De uiteindelijke afdichtingsprestatie hangt af van compressie, kernmateriaal, randconstructie, naaidraad, oppervlaktetoestand en de temperatuur en druk van de toepassing.
Het doek kan isolatie rond pijpen, tanks, machines en procesapparatuur omwikkelen of bedekken. Draadversterking kan nuttig zijn waar het doek verticaal is opgehangen of wordt blootgesteld aan trillingen en herhaalde onderhoudsactiviteiten.
Het doek zelf is geen vervanging voor bulkisolatie. De vereiste warmteverliesreductie en oppervlaktetemperatuur zijn afhankelijk van het volledige isolatiesysteem.
Met draad ingelegd doek kan worden beoordeeld voor industriële thermische gordijnen en barrières die extra dimensionele ondersteuning vereisen. Waar het gordijn deel uitmaakt van een gereguleerd brand- of rookbeheersingssysteem, moet het complete product voldoen aan de toepasselijke tests en installatievereisten op systeemniveau.
Draadinsertie kan worden gecombineerd met verschillende glasvezelgarenconstructies.
Filament glasvezeldoek biedt over het algemeen een gladder, dichter geweven oppervlak en minder volume voor een bepaalde constructie. Het kan worden gekozen voor versterking, pakkingen, gordijnen en gefabriceerde barrières.
Getextureerd glasvezeldoek gebruikt gebulkte garen die een grotere dikte en een meer isolerende textielstructuur creëren. Draadversterking kan worden toegevoegd waar het dikkere doek ook mechanische ondersteuning nodig heeft.
Kopers moeten niet alleen vertrouwen op de uitdrukking “met ingelegde draad.” Het garentype beïnvloedt dikte, porositeit, flexibiliteit, gewicht, hantering en thermisch gedrag.
Met draad ingelegd glasvezel kan onbehandeld, thermisch behandeld of gecombineerd met een oppervlaktetehandeling worden geleverd. Elke versie voldoet aan een andere inkoopvereiste.
| Constructie | Waarom het kan worden geselecteerd | Wat te bevestigen |
|---|---|---|
| Glasvezel met platte ingebrachte draad | Versterkt geweven thermisch textiel zonder polymeercoating | Basisweefsel, draadconstructie, rafelgedrag en temperatuurbereik |
| Warmtebehandeld, met draad versterkt glasvezel | Verminderd organisch verwerkingsresidu en gewijzigde hanteringseigenschappen | Behandelingsmethode, stijfheid, rook- of uitgassingsvereiste en exacte temperatuurgegevens |
| Met vermiculiet behandeld, met draad versterkt glasvezel | Bescherming tegen hogere temperaturen en intensere slijtage | Continue en piektemperatuur, behandelingsgewicht en flexibiliteit na blootstelling |
| Met polymeer gecoat, versterkt glasvezel | Oppervlaktebescherming zoals vocht-, slijtage- of omgevingsbestendigheid | Coatingchemie en temperatuurlimiet van de afgewerkte composiet |
Een coating kan het temperatuurbepalende onderdeel van de afgewerkte stof worden. Pas de classificatie van onbewerkt glasvezel niet toe op een met polymeer gecoat product.
Ingebrachte draad is van invloed op de fabricage. Snijgereedschappen, naalddeselectie en naadconstructie moeten mogelijk worden aangepast in vergelijking met onbewerkt glasvezeldoek.
Evalueer voor de productie:
Gesneden randen moeten worden afgewerkt volgens het ontwerp van het gefabriceerde product. Een uitstekend metalen uiteinde kan een gevaar opleveren bij de hantering of een aanliggende laag beschadigen.
Een representatief genaaid monster is nuttiger dan een plat staal wanneer het eindproduct strakke bochten, gevouwen randen, sluitingen of herhaalde bewegingen bevat.
Vergelijkbare productnamen garanderen geen gelijkwaardige prestaties. Vraag leveranciers om een offerte op basis van dezelfde specificatie.
| Vergelijkingsitem | Informatie om op te vragen |
|---|---|
| Glasvezelgaren | Continu filament- of getextureerde constructie en relevante garendetails |
| Draadversteviging | Legering, draaddiameter indien vereist, plaatsing en verstevigingsrichting |
| Weefsel | Plat-, keper-, satijn- of andere gespecificeerde constructie |
| Doekgewicht | Nominaal afgewerkt gewicht en tolerantie |
| Dikte | Nominale dikte, tolerantie en meetmethode |
| Breedte | Bruikbare rolbreedte en randtoeslag |
| Temperatuur | Continue en kortstondige nominale waarden met blootstellingsomstandigheden |
| Mechanische gegevens | Relevante treksterkte-, scheursterkte- of dimensionele stabiliteitswaarden en testmethoden |
| Oppervlaktebehandeling | Warmtebehandeling, coating of andere afwerking |
| Fabricagevereisten | Snijden, naaien, randafwerking en goedgekeurde garen |
Als een leverancier alleen een maximumtemperatuur en een foto verstrekt, is de specificatie niet compleet genoeg voor een gecontroleerde OEM-vervanging.
Extra metaalgehalte kan het gewicht, de stijfheid en de fabricagemoeilijkheid verhogen. Het geschikte versterkingsniveau hangt af van de toepassing.
De draad kan omstandigheden verdragen die het glasvezelgaren, de behandeling of de coating niet kunnen. Classificeer het complete doek, niet het meest temperatuurbestendige onderdeel.
Draad die zich in één garenrichting bevindt, versterkt het doek mogelijk niet evenveel in beide richtingen. De snij- en belastingoriëntatie moet worden geïdentificeerd.
Deze materialen bieden verschillende niveaus en vormen van mechanische bescherming. De vervanging moet binnen de complete constructie worden geëvalueerd.
Hetzelfde afgewerkte gewicht kan het gevolg zijn van verschillende combinaties van glasvezel, draad en coating. Het gewicht moet samen met de constructie worden beoordeeld.
| RFQ-item | Vereiste informatie |
|---|---|
| Toepassing | Lasgordijn, isolatiemantel, expansiestuk, pakking, thermische barrière of ander gebruik |
| Leveringsvorm | Roldoek, gesneden panelen, genaaid onderdeel of kant-en-klare samenstelling |
| Temperatuur | Normale temperatuur bij het doek, piektemperatuur, duur en frequentie |
| Mechanische belasting | Verticaal hangen, trillingen, herhaalde hantering, buiging of compressie |
| Doekconstructie | Filament- of getextureerd glasvezel, weefsel, draadtype en versterkingsrichting |
| Afmetingen | Dikte, gewicht, bruikbare breedte, rollengte en tolerantie |
| Oppervlaktebehandeling | Onbehandeld, warmtebehandeld, vermiculietbehandeld of andere gespecificeerde afwerking |
| Fabricage | Snijden, naaien, naden, gaten, randafwerking en garenvereisten |
| Omgeving | Blootstelling aan vocht, olie, chemicaliën, slijtage, weer en reiniging |
| Documentatie | Technische gegevens, inspectiegegevens, monstergoedkeuring en vereiste tests |
| Hoeveelheid | Monster, prototype, projecthoeveelheid of herhaalde OEM-vraag |
Het is ontworpen om extra mechanische versterking en dimensionele ondersteuning te bieden, maar de mate van verbetering hangt af van het basismateriaal, de draadconstructie, de versterkingsrichting en de testmethode. Vergelijk specifieke kwaliteitsgegevens in plaats van te vertrouwen op het woord "versterkt".
Niet automatisch. Het temperatuurbereik wordt bepaald door de volledige constructie van het doek. Draad kan de mechanische ondersteuning verbeteren, maar zorgt niet voor een universeel hogere temperatuurklasse.
Nee. Doek met draadversterking is een geweven glasvezeltextiel dat metallische versterking bevat. Draadgaas is een afzonderlijke metallische structuur en kan worden toegevoegd als een andere laag in een isolatie- of thermische beschermingsconstructie.
Ja, geschikte kwaliteiten kunnen worden geknipt en genaaid, maar de ingebrachte draad kan van invloed zijn op snijgereedschap, naaldslijtage, naaddikte en randafwerking. Een fabricagetest wordt aanbevolen.
Het kan dienen als een wapening of thermische textiellaag in een meerlagige expansievoeg. De volledige voeg vereist nog steeds een afzonderlijke beoordeling van beweging, druk, gassamenstelling, lekkage en bevestigingsontwerp.
Het kan worden gebruikt in geschikte lasgordijnen, lasdekens en afschermingen. Bij de selectie moet rekening worden gehouden met vonken, spetters, slak, oriëntatie en vereiste certificering in plaats van alleen met de temperatuur.
Ingebrachte draad biedt geen weersbestendigheid. Toepassingen buitenshuis vereisen mogelijk een geschikte coating of een afzonderlijke omgevingshoes.
Vergelijk het glasvezelgaren, de draadlegering en -plaatsing, het weefsel, het gewicht, de dikte, de breedte, de temperatuurspecificatie, mechanische testgegevens, behandeling en fabricagevereisten.
BSTFLEX levert Geweven glasvezeldoek voor hoge temperaturen met metaaldraadversterkingvoor industriële thermische isolatie en OEM-productie. Stuur de bedrijfstemperatuur, mechanische belasting, vereiste constructie, dikte, breedte, hoeveelheid en uiteindelijke toepassing.
Waar de stof wordt gebruikt in een lasdeken, isolatiedeken of expansiestuk, dient u de samenstellingstekening bij te voegen en de rol van de versterkte laag aan te geven. Extra materiaalkeuze is beschikbaar via het High Temperature Fabric assortiment.
Neem contact op met BSTFLEX voor materiaalkeuze, monsterbeoordeling en ondersteuning bij offertes. Geef aan of de aanvraag betrekking heeft op rolmateriaal, gesneden panelen, genaaide componenten of een compleet gefabriceerd product.
