Tadpole-pakking voor industriële ovendeuren: selectie, vervanging en OEM-gids

Industriële ovendeuren vereisen meer dan een eenvoudige hittebestendige strip. De pakking moet contact behouden rond de gehele opening, terwijl deze bestand is tegen herhaaldelijke sluitcycli, thermische uitzetting, temperatuurveranderingen en mogelijke variaties in het deurkozijn.

Een tadpole-pakking voor industriële ovendeurengebruikt een profiel met een bol en een staart om de afdichtingsfunctie te scheiden van de bevestigingsfunctie. De samendrukbare bol maakt contact met het deurkozijn, terwijl de staart een stabiel gebied biedt voor bevestiging.

BSTFLEX produceert op maat gemaakte industriële tadpole-pakkingen en ovendeurafdichtingenmet behulp van glasvezel, silica, keramiek, gecoate stoffen en versterkte kernconstructies voor OEM- en vervangingstoepassingen.

Waarom industriële ovendeuren het juiste pakkingontwerp nodig hebben

Industriële ovens werken anders dan gewone huishoudelijke apparaten. Hun deuren kunnen honderden of duizenden keren per dag opengaan tijdens de productie, en de pakking moet na herhaaldelijke compressie betrouwbaar contact blijven bieden.

Een geschikte ovendeurpakking moet rekening houden met:

• Bedrijfstemperatuur
• Sluitkracht van de deur
• Compressieafstand
• Deuruitlijning
• Thermische uitzetting
• Openingsfrequentie
• Reinigingsomstandigheden
• Blootstelling aan stralingswarmte
• Vereiste levensduur

Alleen kiezen op basis van temperatuurclassificatie kan leiden tot een ongeschikte vervanging. De volledige constructie, inclusief de hoes, kern en profielgeometrie, bepaalt hoe de pakking presteert.

Wat is een tadpole-pakking voor ovendeuren?

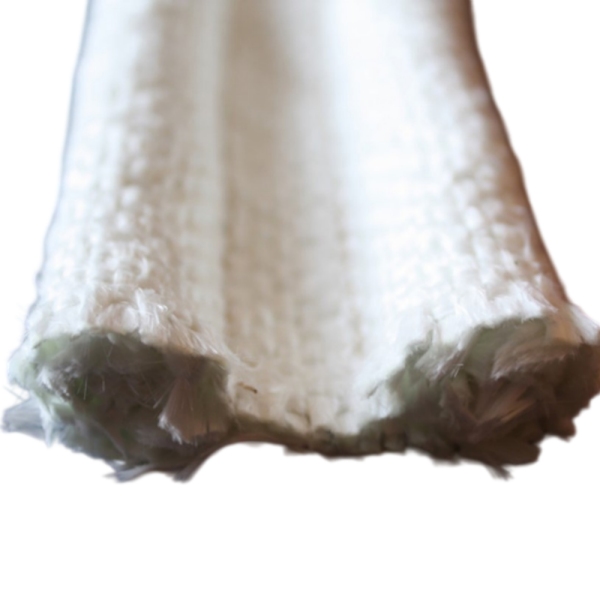

Een tadpole-pakking is een flexibel afdichtingsprofiel dat bestaat uit een afgeronde bol en een platte bevestigingsstaart.

Dit ontwerp verschilt van een platte pakkingtape omdat de bol een specifieke compressiezone creëert, terwijl de staart de afdichting op zijn plaats houdt.

Hoe selecteert u een pakking voor een industriële ovendeur?

1. Meet de opening van de gesloten deur

De belangrijkste meting is niet de diameter van de oude pakking. Het is de werkelijke ruimte die beschikbaar is wanneer de ovendeur gesloten is.

Meet:

• Minimale afdichtingsopening
• Maximale afdichtingsspleet
• Vlakheid van het deurkozijn
• Hoekcondities
• Montageruimte voor de staart

Een te grote pakking kan overmatige sluitkracht vereisen. Een te kleine pakking behoudt mogelijk geen continu contact.

2. Bepaal de vereiste compressie

De bulb moet voldoende samengedrukt worden om contact te maken, maar moet wel zijn herstelvermogen behouden.

De vereiste compressie hangt af van:

• Bulb-grootte
• Kernconstructie
• Deurdruk
• Kozijngeometrie
• Openingsfrequentie

Een kern van glasvezel, roestvrij staal of hol metaal kan verschillend compressiegedrag vertonen, zelfs bij vergelijkbare buitenafmetingen.

3. Selecteer het bekledingsmateriaal

De werkomgeving van de oven bepaalt het geschikte bekledingsmateriaal.

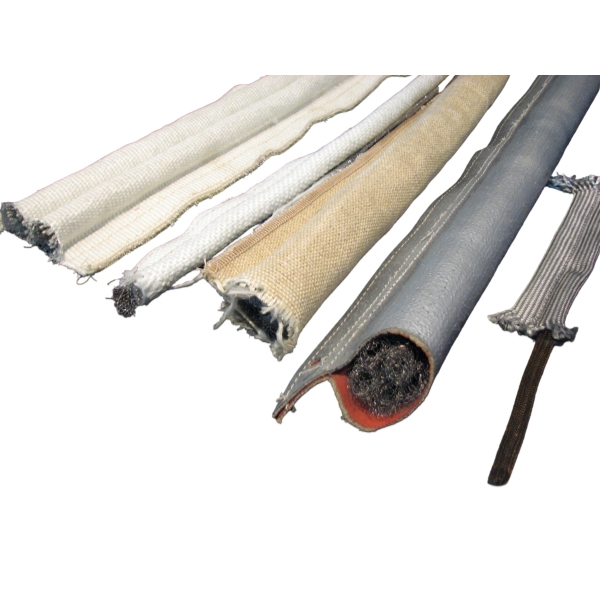

Glasvezel kikkervis-pakking voor ovendeur

Glasvezel wordt vaak gekozen voor industriële ovens omdat het een flexibele geweven bekleding biedt met een goede thermische stabiliteit.

BSTFLEX biedt verschillende glasvezelconstructies:

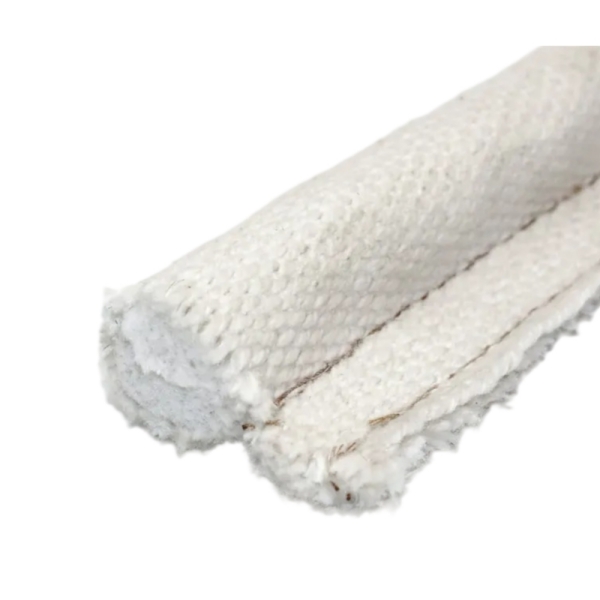

• Kikkervis-pakking met glasvezel bekleding en glasvezel kern

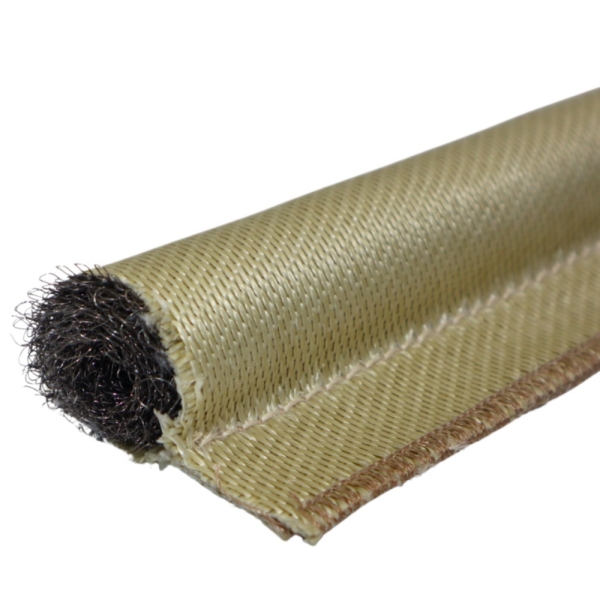

• Kikkervis-pakking met glasvezel bekleding en roestvrijstalen kern

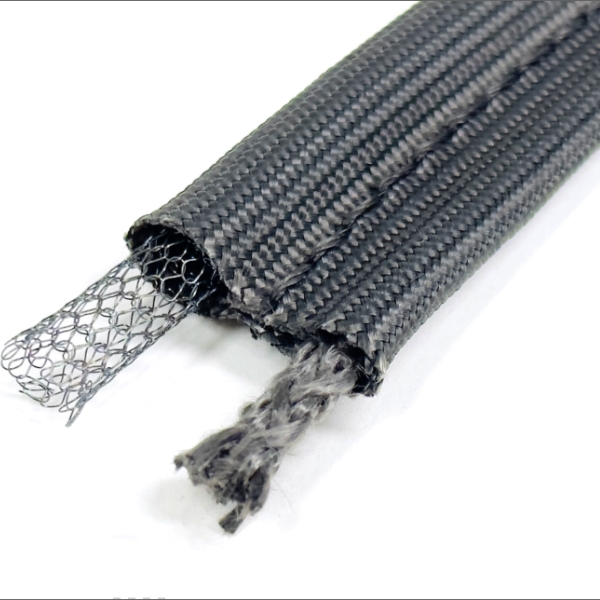

• Kikkervis-pakking met glasvezel bekleding en holle roestvrijstalen kern

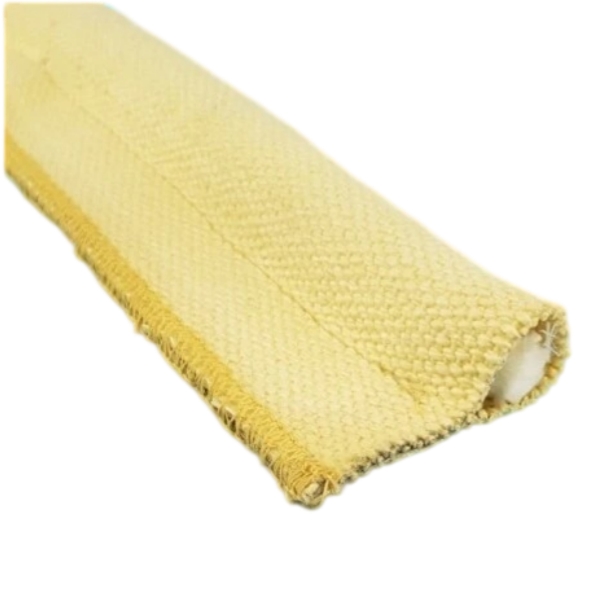

Silica ovendeurpakking

Silica-weefsel wordt gebruikt wanneer textielprestaties bij hogere temperaturen vereist zijn in vergelijking met standaard glasvezelconstructies.

Silica-opties omvatten:

• Kikkervis-pakking met silica-doek bekleding en Inconel kern
• Kikkervis-pakking met silica-doek bekleding en keramische kern

Keramische kikkervis-pakking voor ovendeur

Keramische weefselconstructies zijn geschikt voor veeleisende thermische verwerkingsapparatuur waar de pakking wordt blootgesteld aan verhoogde temperaturen.

• Kikkervis-pakking met keramische weefsel bekleding en keramische kern
• Kikkervis-pakking met keramische weefsel bekleding en Inconel kern

Kernopties voor ovendeurpakkingen

De kern bepaalt hoe de bulb reageert wanneer deze wordt samengedrukt.

Vervangingsproces voor industriële ovenpakkingen

Stap 1: Verwijder en inspecteer de bestaande pakking

Noteer:

• Origineel pakkingprofiel
• Materiaal van de afdekking
• Kernconstructie
• Montagemethode
• Locatie van de schade

Stap 2: Meet het originele profiel

Meet:

• Diameter van de bol
• Hoogte van de bol
• Breedte van de staart
• Totale profielbreedte
• Afgewerkte lengte

Stap 3: Bevestig de bedrijfsomstandigheden van de oven

Geef op:

• Continue temperatuur
• Maximale temperatuur
• Frequentie van de verwarmingscyclus
• Atmosfeer in de oven
• Reinigingschemicaliën

Stap 4: Selecteer de vervangende constructie

De vervanging moet overeenkomen met de toepassing, niet alleen met het oude uiterlijk.

Toepassingen voor industriële oven-kikkervispakkingen

• Industriële batchovens
• Poedercoatovens
• Doorloopovens
• Warmtebehandelingsovens
• Droogovens
• Uithardingsovens
• Inloopovens
• Industriële verwarmingskamers
• Thermische verwerkingsapparatuur
• Aangepaste OEM-ovens

Deurpakking voor poedercoatoven

Poedercoatovens vereisen afdichtingen die bestand zijn tegen verhoogde temperaturen en herhaalde productiecycli.

De juiste pakking hangt af van de oventemperatuur, het deurontwerp, de vervuilingsomstandigheden en het vereiste onderhoudsinterval.

Selectie van pakkingen voor doorloopovens

Doorloopovens worden vaak continu gebruikt en ondergaan frequente thermische cycli.

Bij het ontwerp van de pakking moet rekening worden gehouden met:

• Openingsfrequentie van de deur
• Blootstelling aan hitte
• Mechanische beweging
• Onderhoudsschema

Deurpakking voor inrijovens

Grote inrijovens vereisen doorgaans flexibele randafdichtingen rondom grote deuren.

Constructies met een holle kern en een versterkte kern kunnen worden overwogen, afhankelijk van de sluitkracht en variatie in de spleet.

Productie van industriële OEM-ovenpakkingen

BSTFLEX ondersteunt OEM-klanten die behoefte hebben aan een herhaalbare productie van ovendeurpakkingen.

De OEM-service omvat:

• Ontwikkeling van aangepaste profielen
• Materiaalkeuze
• Prototypeproductie
• Goedkeuring van monsters
• Massaproductie
• Herhaalbestellingen

Hoe een offerte aanvragen voor een kikkervis-ovendeurpakking

Veelgestelde vragen

Wat is de beste pakking voor een industriële ovendeur?

De beste pakking hangt af van de oventemperatuur, het deurontwerp, de compressievereisten en de werkomgeving. Glasvezel-, silica-, keramische en versterkte kernconstructies worden geselecteerd op basis van de werkelijke omstandigheden.

Hoe vaak moet een pakking van een industriële oven worden vervangen?

De vervangingsfrequentie hangt af van blootstelling aan temperatuur, openingscycli, compressie, vervuiling en installatiekwaliteit. Regelmatige inspectie wordt aanbevolen.

Kan BSTFLEX vervangende ovendeurpakkingen produceren?

Ja. Vervangende pakkingen kunnen worden geproduceerd op basis van tekeningen, monsters, afmetingen of informatie over de apparatuur.

Kunnen jullie aangepaste maten voor ovendeurpakkingen maken?

Ja. De diameter van de bulb, de breedte van de staart, de lengte, het afdekmateriaal en de kernconstructie kunnen allemaal worden aangepast.

Fabrikant van op maat gemaakte industriële ovendeur-kikkervispakkingen

BSTFLEX produceert op maat gemaakte industriële ovendeur-kikkervispakkingen voor OEM-apparatuurfabrikanten, onderhoudsbedrijven en industriële gebruikers.

Geef voor een oplossing op maat het volgende door:

• Monster van de bestaande pakking
• Tekening
• Ovenmodel
• Temperatuurvereisten
• Afmetingen
• Hoeveelheid

Neem contact op met BSTFLEX voor de productie van op maat gemaakte ovendeurpakkingen.
