Hoe meet je een kikkervisjespakking voor vervanging

Om een tadpole-pakking voor vervanging op te meten, noteert u de hoogte en breedte van de bulb, de afmetingen van de montagestaart, de totale profielbreedte, de kernconstructie en de vereiste lengte. Meet vervolgens de gesloten opening van de apparatuur op de positie waar de bulb contact maakt.Een versleten monster helpt bij het identificeren van de oude constructie, maar de samengedrukte afmetingen ervan mogen niet automatisch de specificatie voor de nieuwe afdichting worden.

Voor een industriële ovendeur, een toegangspaneel van een oven of een verwarmde behuizing moet de vervanging passen bij de montageopstelling en het vereiste contact bieden wanneer de apparatuur sluit. Het matchen van het zichtbare weefsel of het bestellen van de dichtstbijzijnde bulb-diameter is slechts een deel van dat werk.

De volgende meetwerkstroom brengt het monster, de geometrie van de apparatuur en de operationele vereisten samen in één vervangingsspecificatie.

Begin met de geïnstalleerde pakking

Voordat u iets verwijdert, moet bevoegd onderhoudspersoneel de apparatuur veiligstellen volgens de OEM-instructies en de procedures op locatie. Beheers gevaarlijke energie, laat hete onderdelen afkoelen, pak ingesloten druk aan en zet beweegbare deuren of afdekkingen vast. Reik niet in een onder spanning staand of niet-ondersteund sluitmechanisme om een meting uit te voeren.

Fotografeer de pakking in positie. Laat zien in welke richting de bulb wijst, waar de staart is bevestigd en hoe de afdichting langs hoeken loopt. Markeer een referentielocatie, zoals de bovenste hoek aan de scharnierzijde, zodat metingen en monsters naar hetzelfde punt kunnen worden herleid.

Noteer ook het model van de apparatuur, het onderdeelnummer van de pakking en de revisie van de tekening indien beschikbaar. Noteer waar de bestaande afdichting is platgedrukt, gerafeld, verschoven of tegen metaal schuurt. Houd deze observaties gescheiden van de beoogde afmetingen: een beschadigd gedeelte registreert een faalconditie, niet noodzakelijkerwijs het oorspronkelijke ontwerp.

Zet de kritieke afmetingen op een dwarsdoorsnede

Een schets van de dwarsdoorsnede is nuttiger dan een ongelabelde invoer zoals “1-inch tadpole-pakking”. Markeer de sluitrichting en de werkelijke meetpunten. Gebruik één primair eenhedensysteem en vermeld eventuele overeengekomen maattoleranties.

Gebruik alleen een bulb-diameter waar een ronde sectie is vastgesteld. Een platgedrukte gebruikte bulb moet worden geregistreerd op basis van de geobserveerde hoogte en breedte, niet omgerekend naar een veronderstelde oorspronkelijke diameter.

Meet de bulb zonder deze samen te knijpen

Plaats een geautoriseerd monster in zijn ontspannen toestand zonder het uit te rekken of in een ronde vorm te rollen. Breng voor een eerste veldmeting de bekken van de schuifmaat in licht contact met de buitenste afdekking in plaats van te drukken totdat de bulb vervormt. Waar de inkoopspecificatie een gecontroleerde meetdruk vereist, volgt u in plaats daarvan die methode.

Neem metingen op verschillende geïdentificeerde locaties met dezelfde methode. Voeg een relatief onbeschadigd gedeelte toe waar dit beschikbaar is. Noteer het bereik in plaats van één ongebruikelijk hoge of lage waarde als nominale maat te presenteren.

De ontspannen hoogte van een gebruikte pakking is niet noodzakelijkerwijs de oorspronkelijke vrije hoogte.Label monster-afmetingen als “gebruikte staat.” Een ongebruikte reserveonderdeel of goedgekeurde originele tekening is een betere referentie voor de originele afmetingen; laat zonder beide de nominale maat onbevestigd totdat de verbinding en de voorgestelde vervanging zijn beoordeeld.

Houd de staartbreedte gescheiden van de totale breedte

De montagestaart kan onder een borgstrip doorlopen, om een rand buigen of een gevouwen sectie bevatten. Leg deze details vast voordat u de zichtbare strook als de volledige staart behandelt.

Toon op de tekening de bolgrens, de stiklijn, de borgrand en de vrije staartrand. Dit neemt onduidelijkheid weg wanneer verschillende catalogi verschillende dimensieletters of referentiepunten gebruiken. Meet bij een profiel met dubbele staart de twee uitsteeksels onafhankelijk van elkaar in plaats van aan te nemen dat ze gelijk zijn.

Controleer of de vervangende staart kan worden vastgehouden zonder de bol weg te bewegen van de beoogde contactlijn. Het matchen van de totale breedte garandeert niet dat de bol in de juiste positie zal zitten.

Meet de gesloten opening waar de bol daadwerkelijk afdicht

De nuttige opening bevindt zich op de contactlocatie van de bol, niet noodzakelijkerwijs aan de zichtbare buitenrand van de deur. Vraag gekwalificeerd onderhoudspersoneel om deze dimensie vast te stellen met behulp van een geschikte toegankelijke meter, goedgekeurde meetmethode of geverifieerde apparatuurtekening.

Breng de opening rond de omtrek in kaart, inclusief de scharnierzijde, de sluitzijde, de bovenkant, de onderkant en de hoeken. Noteer de minimum- en maximumwaarden met hun locaties. Een gemiddelde kan een strak gedeelte verbergen dat de pakking te veel samendrukt en een breed gedeelte waar het contact onvoldoende is.

Behoud de beoogde gesloten positie. Het verwijderen van een oude pakking kan ervoor zorgen dat sommige deuren of sluitingen verder kunnen bewegen dan ze in bedrijf doen. Een opening die na die extra beweging wordt gemeten, vertegenwoordigt mogelijk niet de vereiste geïnstalleerde hoogte.

Markeer of elke meting koud is of is genomen uit een goedgekeurde beoordeling van de bedrijfsomstandigheden. Koude afmetingen alleen beschrijven niet elk effect van thermische beweging. Waar de gesloten opening niet veilig of betrouwbaar kan worden gemeten, noteer deze dan als onbekend en verstrek de verbindingstekening in plaats van deze op het oog te schatten.

Gebruik compressieberekeningen als controle

Wanneer de voorgestelde vrije bolhoogte en geïnstalleerde hoogte bekend zijn in dezelfde belastingsrichting, kan de nominale compressie worden berekend als:

Nominale compressie (%) = (vrije bolhoogte - geïnstalleerde bolhoogte) / vrije bolhoogte x 100

Beschouw als dimensionaal voorbeeld een voorgestelde vrije bolhoogte van 20 mm en geïnstalleerde hoogtes variërend van 14 mm tot 17 mm. De berekende compressie varieert van 30% op de strakste locatie tot 15% op de breedste locatie.

Deze waarden illustreren variatie in de opening; het zijn geen aanbevolen bedrijfsbereiken. Acceptabele compressie en sluitkracht moeten worden vastgesteld voor de geselecteerde afdekking, kern en verbinding. Bereken de oorspronkelijke compressieverhouding niet op basis van de permanent platgedrukte hoogte van een oud monster.

Identificeer de kern voordat u een vervanging selecteert

Het matchen van buitenafmetingen stelt geen gelijkwaardig compressiegedrag vast. Noteer de afdekking en kern afzonderlijk, gebruik indien mogelijk de originele specificatie of geverifieerde materiaalinformatie. Een foto kan de constructie suggereren, maar kan geen legeringsgraad, vezelsamenstelling of temperatuurclassificatie vaststellen.

Voor met glasvezel beklede vervangingen bieden deze BSTFLEX-constructies duidelijke startpunten:

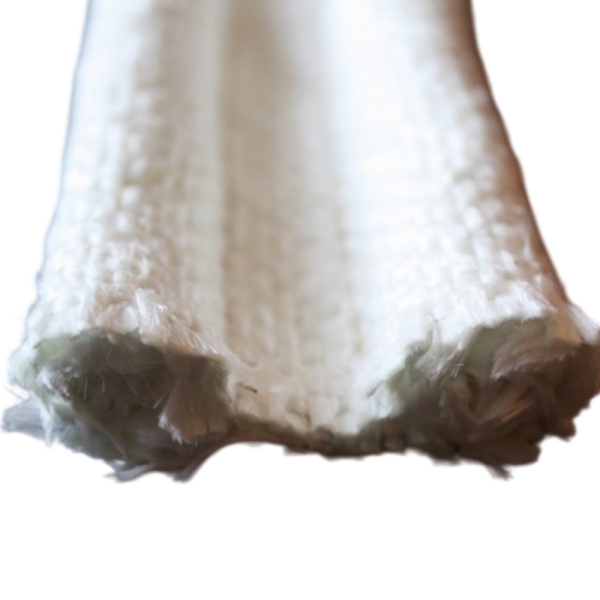

Glasvezel afdekking Glasvezel kern kikkervis-pakking gebruikt een op vezels gebaseerde interne bol. Bevestig de kernconstructie en de vereiste compressierespons in plaats van alleen op diameter te bestellen.

Glasvezel afdekking Roestvrijstalen kern kikkervis-pakking biedt interne metalen ondersteuning. Specificeer de werkelijke kerngeometrie en legering waar bekend; “roestvrij staal” alleen is geen volledige kernspecificatie.

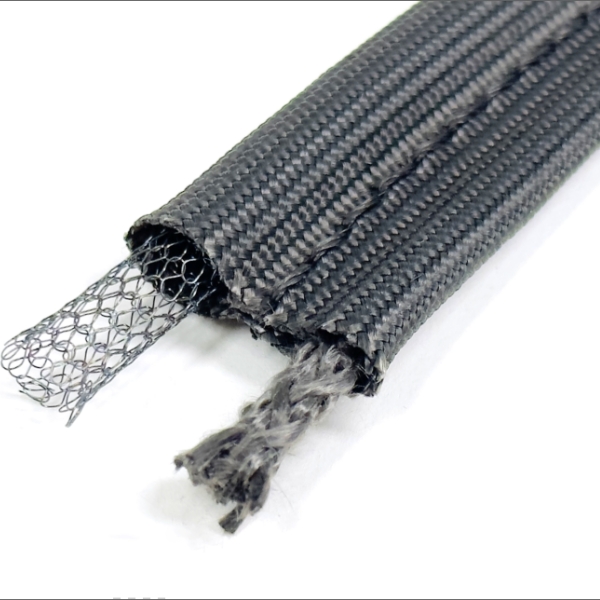

Glasvezel afdekking Roestvrijstalen holle kern kikkervis-pakking bevat een metalen structuur met open midden. In dit ontwerp betekent hol niet dat de stoffen bol geen interne ondersteuning heeft.

Voor een vollediger vergelijking, bekijk kernsoorten van glasvezel kikkervis-pakkingen en industriële toepassingen. Als het oude materiaal of de verontreiniging onbekend is, laat dan adequaat opgeleid personeel veilige bemonstering en hantering bepalen voordat u de afdichting doorsnijdt of verstoort.

Meet de geïnstalleerde route, niet alleen de deuropening

Stel voor een vervanging op maat de route vast die de pakking in de apparatuur volgt. Markeer of afmetingen verwijzen naar de hartlijn van de bol, de binnenrand, de buitenrand of een andere overeengekomen referentie. De omtrek van de vrije opening kan afwijken van de pakkingroute.

Meet rechte secties en hoekgeometrie zonder het oude materiaal strak te trekken. Toon buigradii, verbindingslocaties en eventuele afzonderlijke stukken op een omtrekstekening. Lever voor een gefabriceerd frame de frameafmetingen en profieloriëntatie in plaats van alleen een totale lengte.

Houd de afgewerkte lengte gescheiden van de besteltoeslag. Geef aan of de vereiste een afgewerkt frame, goedgekeurde snijlengtes of continu materiaal voor het trimmen is. Spreek eventuele extra voorraad af met de leverancier; voeg niet automatisch lengte toe aan een afgewerkte afdichting of laat de uiteinden niet overlappen waar het ontwerp om een andere verbinding vraagt.

Vervangingen met dubbele bol en dubbele staart hebben meer detail nodig

Noteer voor twee bollen de hoogte en breedte van elke bol, hun afstand van hart tot hart en het verbindingsweb. Stel de geïnstalleerde opening vast bij elk afdichtingsspoor. Noteer voor twee staarten beide montage-uitsteeksels en hun retentie.

De ontwerpgids voor kikkervis-pakkingen met dubbele bol legt de profielverschillen uit. Identificeer de werkelijke dwarsdoorsnede in plaats van aan te nemen dat elk product dat als “dubbele pakking” wordt beschreven, dezelfde vorm heeft.

Stuur foto's die specifieke vragen beantwoorden

Een nuttige referentieset toont de volledige geïnstalleerde omtrek, een dwarsdoorsnede van opzij, een gedimensioneerd aanzicht met de schaal in hetzelfde vlak, de bevestigingsmaterialen, een hoek of verbinding en elk origineel identificatielabel. Markeer de hete kant en de sluitrichting waar deze niet voor de hand liggen.

Houd de camera haaks op het kenmerk dat wordt gemeten. Schuine foto's helpen de montage uit te leggen, maar zijn een slechte basis voor exacte afmetingen. Voeg schriftelijke metingen toe bij de afbeeldingen en onderscheid een versleten monster van een ongebruikt reserveonderdeel.

Bouw een vervangende RFQ rond het meetverslag

Stuur de bemaatde dwarsdoorsnede- en omtrek-tekening samen met de volgende service-informatie. Markeer onbevestigde items als onbekend in plaats van ze in te vullen met aangenomen waarden.

Het temperatuurvermogen van de nieuwe pakking moet worden beoordeeld als een complete assemblage, inclusief de afdekking, kern, stiksels en eventuele coating of hulpstoffen. Een dimensionale match alleen is geen bewijs voor geschiktheid voor de werkomgeving.

Keur de vervanging goed voordat de apparatuur weer in gebruik wordt genomen

Laat het verantwoordelijke personeel het monster controleren aan de hand van de overeengekomen tekening en de werkelijke montageopstelling. Bevestig de retentie van de staart, de positie van de bulb, de hoekpassing en de normale deursluiting. Een grotere bulb mag niet worden gebruikt om een verkeerd uitgelijnd frame of een versleten grendel te verbergen.

Wanneer het materiaal of de kern is veranderd, evalueer dan de vereiste compressie, herstel en representatieve thermische blootstelling voordat u de productie goedkeurt. Voer de apparatuurspecifieke afdichtingscontroles uit: zichtbaar contact is geen bewijs van een gespecificeerde lekkageprestatie, en van een textiele tadpole-afdichting mag niet worden aangenomen dat deze gasdicht of drukbestendig is.

Bewaar de goedgekeurde tekening, materiaalspecificatie en monsterreferentie voor herhaalbestellingen. Dit zorgt voor een gecontroleerd vervangingsdossier in plaats van het volgende onderhoudsteam een andere versleten pakking te laten opmeten.

Vragen over vervangingsmetingen

Wat beschrijft een tadpole-pakkingsmaat van 1 inch?

Het nummer is onvolledig zonder de catalogus- of tekeningreferentie. Bevestig of het de bulbdiameter, de totale breedte of een andere afmeting identificeert. Lever een gelabelde dwarsdoorsnede in plaats van alleen op nominale maat te bestellen.

Kan ik bestellen op basis van de platgedrukte hoogte van de oude pakking?

Noteer dit als een meting in gebruikte staat, maar ga er niet vanuit dat dit de oorspronkelijke vrije hoogte is. Vergelijk het met een ongebruikt reserveonderdeel of de originele tekening indien beschikbaar en controleer de geïnstalleerde spleet van de apparatuur.

Wat als de oude pakking ontbreekt?

Begin met de OEM-onderdeelreferentie, de dwarsdoorsnede van de verbinding, de montagegeometrie, de metingen van de gesloten spleet en de bedrijfsomstandigheden. Zonder een geverifieerde originele specificatie heeft de voorgestelde vervanging een ontwerpbeoordeling en goedkeuring van de passing nodig in plaats van een claim van exacte duplicatie.

Moet ik een grotere bulb kiezen als de deur lekt?

Niet automatisch. Controleer eerst de uitlijning, retentie, hoekverbindingen, schade aan de afdekking en spleetvariatie. Een grotere bulb verandert de compressie en sluitkracht; dit moet worden geëvalueerd in de werkelijke verbinding.

Vraag een vervangende tadpole-pakking aan bij BSTFLEX

BSTFLEX biedt op maat gemaakte tadpole-pakkingproductie op basis van tekeningen en monsters voor OEM- en industriële vervangingsprojecten. Ontdek het assortiment tadpole-pakkingen en tadpole-afdichtingen voor bestaande combinaties van afdekking en kern.

Stuur de afmetingen van uw vervangende pakking voor een offerte.Voeg de dwarsdoorsnede, de geregistreerde installatieopening, de omtrekmaten, materiaalinformatie, bedrijfsomstandigheden en het aantal toe. Een versleten monster kan de beoordeling ondersteunen, maar de afmetingen van de apparatuur moeten onderdeel blijven van de specificatie.
