Stoffen compensatoren voor staalfabrieken en rookgasafvoerkanalen van ovens

Een weefselcompensator voor een staalfabriek moet worden gespecificeerd voor zijn exacte positie in het uitlaatsysteem. Een aansluiting nabij een oven, een gekoeld afzuigkanaal en een ventilatorinlaat kunnen tot dezelfde proceslijn behoren, maar ze ervaren niet noodzakelijkerwijs dezelfde temperatuur, druk, stofbelasting of beweging.

Weefselcompensatoren bieden flexibele verbindingen in geschikte lagedrukgaskanalen. Ze vangen gespecificeerde thermische uitzetting en verplaatsing van apparatuur op, terwijl de vereiste gasafdichting behouden blijft. Bij ovenuitlaattoepassingen moeten de flexibele band, isolatie, bevestigingen en interne bescherming samenwerken als één geheel.

BSTFLEX produceert op maat gemaakte niet-metalen weefselcompensatoren voor industriële kanalen, hetelucht-, uitlaat- en rookgastoepassingen. Ronde, rechthoekige en projectspecifieke configuraties kunnen worden beoordeeld op basis van klanttekeningen en bedrijfsgegevens.

Waar weefselcompensatoren passen in het leidingwerk van staalfabrieken

De naam van de apparatuur is het startpunt, niet de volledige specificatie. Identificeer de aansluiting op de installatietekening en leg uit wat deze bereikt tijdens normaal bedrijf, opstarten, uitschakelen en geloofwaardige storingscondities.

Uitlaat van vlamboogoven vereist een locatiespecifieke beoordeling

Een ontstoffingssysteem voor een vlamboogoven kan watergekoelde primaire kanalen, extra gaskoeling, secundaire rookgasafzuiging, filtratie en ventilatoren met geforceerde trek omvatten. Deze secties voeren verschillende functies uit en mogen niet één generieke specificatie voor compensatoren krijgen.

Een weefselverbinding is geen automatische vervanging voor een watergekoeld kanaal, een schuifverbinding of een ander onderdeel dat is ontworpen voor direct ovenafgas. De systeemontwerper moet het voorgestelde installatiepunt en de bedrijfslimieten goedkeuren. De procestemperatuur van de oven is geen vervanging voor de gemeten of berekende gastemperatuur bij die aansluiting.

Evenzo mag niet worden aangenomen dat een stationaire kanaalcompensator het kantelen van de oven, het optillen van het dak of andere grote verplaatsingen van apparatuur opvangt, tenzij die beweging expliciet in het ontwerp is opgenomen.

Thermische cycli zijn net zo belangrijk als de piektemperatuur

Voor een ovenkanaalcompensator, noteer hoe de temperatuur verandert in plaats van alleen de hoogste waarde te geven. Een constante uitlaatbelasting en een aansluiting die wordt blootgesteld aan herhaalde temperatuurexcursies kunnen verschillende beoordelingen vereisen, zelfs wanneer hun maximale temperaturen vergelijkbaar zijn.

Nuttige informatie omvat de normale bedrijfstemperatuur, de maximale excursietemperatuur, de duur van de excursie, de frequentie van verwarmen en koelen, en de bijbehorende kanaalbeweging. Ga er niet vanuit dat elk ovenuitlaatkanaal na elke productiecyclus terugkeert naar de omgevingstemperatuur.

Een weefselcompensator voor hoge temperaturen kan isolatie en bescherming aan de hete zijde gebruiken om de afdichtingsmaterialen binnen hun beoogde werkbereik te houden. De temperatuurcapaciteit heeft betrekking op de volledige constructie, niet alleen op het weefsel met de hoogste gepubliceerde classificatie.

Externe stralingswarmte is een afzonderlijke ontwerpinput

Het gas in het kanaal is niet de enige mogelijke warmtebron. Een nabijgelegen ovenopening, een heet oppervlak van apparatuur of een verhit product kan de buitenkant van het flexibele element blootstellen aan straling.

Rapporteer de positie, afstand en oriëntatie van de compensator ten opzichte van nabijgelegen warmtebronnen. Foto's van de omliggende apparatuur kunnen helpen bij het identificeren van blootstelling die ontbreekt in een specificatie voor kanaaltemperaturen.

Elk voorgesteld extern schild of afdekking moet worden beoordeeld op warmteafvoer, bewegingsvrijheid en onderhoudstoegang. Ga er niet vanuit dat het omwikkelen van de gehele compensator met extra isolatie de prestaties zal verbeteren.

Voor de relatie tussen procestemperatuur, isolatie en temperatuur van de afdichtingslaag, lees weefselcompensatoren voor hoge temperaturen voor rookgaskanalen.

Stofbescherming begint bij het stroompad

Waar uitlaatgassen schurende vaste stoffen bevatten, kan een voering de flexibele band beschermen tegen directe stroming. Een accumulatiebarrière pakt een ander probleem aan: ophoping van deeltjes in de holte van de compensator. Geen van beide componenten mag worden beschouwd als vervanging voor het gasdichte membraan.

Specificeer de deeltjescondities, stroomrichting en beschikbare snelheidsgegevens. Voeg nabijgelegen bochten, kleppen of sectiewijzigingen toe op de tekening. Controleer de overlap en speling van de voering tijdens de vereiste beweging, niet alleen in de uitgeschakelde positie.

Een dikkere band zal het contact tussen metaal en weefsel niet wegnemen of de bewegingsruimte die door afzettingen wordt ingenomen herstellen.

Onderdruk en ventilatorpulsaties vereisen afzonderlijke aandacht

Onderdruk kan de band naar binnen trekken; drukschommelingen nabij ventilatoren of kleppen kunnen herhaaldelijk flapperen veroorzaken. Beide condities vereisen beoordeling naast de geometrie van de compensator en de interne speling.

Vermeld de bedrijfs- en ontwerpdruk met het bijbehorende teken en de eenheden. Rapporteer bekende transiënten, trillingsamplitude en frequentie waar beschikbaar. Interpreteer zichtbare flexibiliteit niet als bewijs dat de band binnen zijn ontwerplimieten werkt.

Een lage veerkracht van het weefsel betekent ook niet dat er geen belasting is op de omliggende structuur. Drukgerelateerde belastingen en ondersteuningsvereisten blijven onderdeel van het ontwerp van het kanaalsysteem.

Selecteer materialen op basis van hun functie in de compensator

Het flexibele element kan versterking, gasafdichting, thermische bescherming en weerstand tegen omgevingsinvloeden nodig hebben. Deze functies hoeven niet door hetzelfde materiaal te worden geleverd.

Onze gids voor materialen voor weefselcompensatoren legt de verschillende rollen van PTFE, siliconen, glasvezel en silica uit. De onderstaande tabel past dat onderscheid toe op projecten met ovenuitlaatgassen.

Dit zijn mogelijke componentfuncties, geen standaard laagvolgorde of een verklaring dat elk vermeld weefsel geschikt is voor elke toepassing in staalfabrieken. Ongecoat geweven weefsel mag niet worden beschouwd als een volledige gasafdichting. Een gecoat weefsel voor algemeen gebruik vereist ook bevestiging van de geschiktheid voor de beoogde constructie van de expansievoeg.

BSTFLEX levert een assortiment weefsels voor hoge temperaturen. Specificeer voor gefabriceerde voegen de prestaties die nodig zijn van de geassembleerde band en de naden, in plaats van alleen te vertrouwen op het gewicht, de dikte of de naam van de coating van het weefsel.

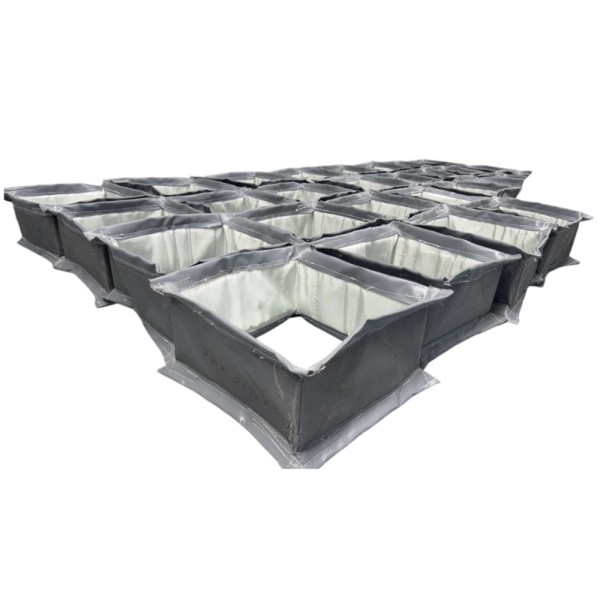

Ronde en rechthoekige kanalen vereisen verschillende maataanduidingen

Afzuigsystemen in staalfabrieken gebruiken verschillende kanaalgeometrieën. Ga er niet vanuit dat de opening rechthoekig is alleen omdat de installatie groot is.

Identificeer voor ronde verbindingen de openingsdiameter, bevestigingsdiameter, flensdetails en de oriëntatie van het gatenpatroon. Noteer voor rechthoekige verbindingen de breedte, hoogte, hoekgeometrie en de relevante afmetingen aan beide uiteinden.

Houd de geïnstalleerde verbindingsafstand gescheiden van de ontwikkelde breedte van de weefselband. Klemgebieden en het vrije flexibele gedeelte moeten worden meegerekend in het goedgekeurde ontwerp.

Voor grote rechthoekige verbindingen behandelt ons artikel over rechthoekige weefsel-expansievoegen voor industriële kanaalsystemen hoeken, bevestigingsgeometrie en voeringvrijgave in meer detail.

Specificeer beweging vanaf een overeengekomen installatiepositie

De bewegingsvereiste moet axiale compressie en extensie afzonderlijk identificeren, evenals laterale verplaatsing in beide transversale richtingen en hoekbeweging rond gedefinieerde assen. Geef aan welke bewegingen gelijktijdig optreden.

Een opzettelijke koude voorinstelling is anders dan onverwachte installatie-uitlijnfouten. Beide moeten worden geregistreerd zodat de fabrikant de uitgangspositie en de vereiste beweging tijdens bedrijf begrijpt.

Vraag de ingenieur van het kanaalsysteem om de bedrijfsverplaatsing vast te stellen. Schat het bewegingsvermogen van een voeg niet in op basis van de losheid van een bestaande band. Bevestig dat voeringen, isolatiecomponenten en omliggende structuren vrij blijven binnen het gehele goedgekeurde bewegingsbereik.

Vervanging moet het defect aanpakken, niet alleen de afmetingen

Een herhalingsbestelling is alleen eenvoudig als de vorige specificatie nog steeds passend is. Verzamel vóór het vervangen van een expansievoeg in een staalfabriek de onderhoudshistorie, foto's, maataanduidingen en eventuele proceswijzigingen sinds de installatie.

Noteer observaties in plaats van een oorzaak aan te nemen. Slijtage naast een voering, scheuren bij een klem, afzettingen in de holte en plaatselijke verkleuring vereisen verschillende onderzoeken. Een weefsel voor hogere temperaturen lost schade door contact, uitlijnfouten of beperkte beweging niet noodzakelijkerwijs op.

Zie voor de inspectie- en bestelprocedure vervangende weefsel-expansievoegen: hoe u een bestaande voeg meet en specificeert.

Praktische inspectie en demontage moeten worden uitgevoerd door bevoegd personeel onder de isolatie-, veilige toegang- en vergunningsprocedures van de locatie. Bevestig veilige temperatuur- en drukomstandigheden, voldoende kanaalondersteuning en eventuele besmettingsgevaren voordat u de voeg verstoort. Maak een werkende afzuigverbinding niet los.

Technische informatie voor een offerte voor een expansievoeg in een staalfabriek

Bereid één specificatie voor per apparatuur-tag. Markeer ontbrekende informatie als onbekend in plaats van aan te nemen dat alle voegen op dezelfde afzuiglijn identieke vereisten hebben.

Maatwerkproductie en planning van stilstand

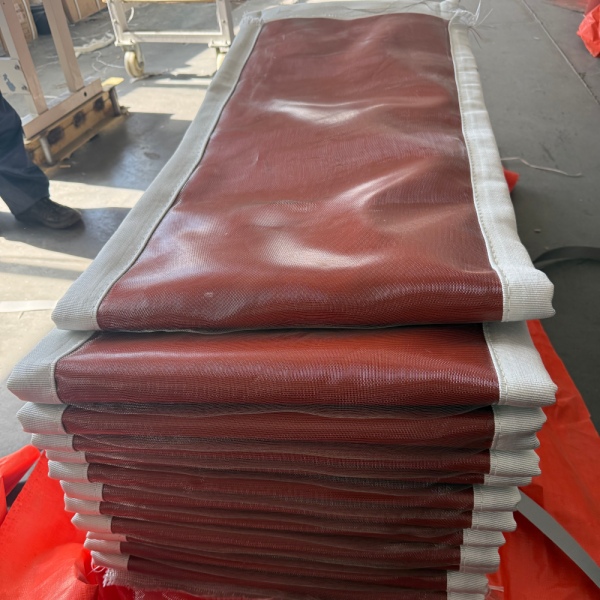

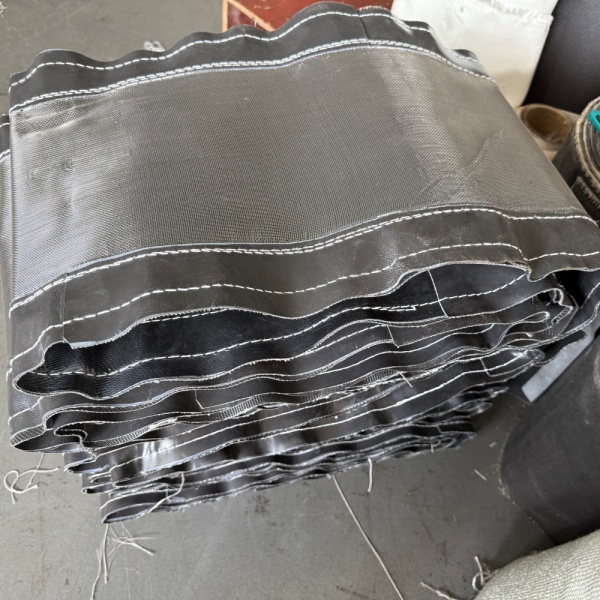

BSTFLEX ondersteunt op tekening gebaseerde productie van flexibele banden en maatwerkassemblages voor industriële kanaaltoepassingen. Als een fabrikant van stoffen expansiestukken, evalueren wij de gevraagde geometrie, materiaalconstructie en leveringsomvang op basis van de verstrekte informatie voor het project.

Onderscheid bij vervangingen tijdens stilstand het flexibele element van eventuele frames, liners, isolatie en klemcomponenten. Spreek af of de band open of gesloten wordt geleverd, hoe de sluiting op locatie zal worden voltooid en welke onderdelen in de offerte zijn inbegrepen.

Los dimensionale verschillen en ontbrekende bedrijfsgegevens op voordat u de fabricage goedkeurt. De definitieve tekening moet de installatiereferentie, bewegingsvereisten, materiaalconstructie en verbindingen met behouden apparatuur identificeren.

Vraag een stoffen expansiestuk aan voor rookgaskanalen van ovens

Stuur voor een nieuwe afvoerleiding van een staalfabriek of een vervangende verbinding de locatie van de apparatuur, tekening en bedrijfsomstandigheden naar BSTFLEX. Productconfiguraties en aanpassingsopties zijn beschikbaar op onze maatwerk stoffen expansiestuk pagina.

Een nuttige aanvraag bevat de kanaalafmetingen, normale en maximale temperatuur, druk, gas- en stofcondities, beweging, externe hitteblootstelling en de vereiste leveringsomvang. Vervangingsverzoeken moeten ook foto's, onderhoudshistorie en het geplande tijdvenster voor de uitval bevatten.

Vraag een offerte aan voor een stoffen expansiestuk op maat
