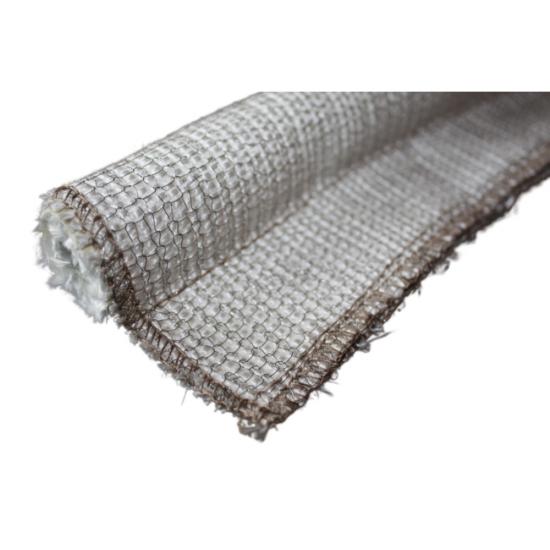

Inconel kousen, keramische stoffen bekleding, keramische kern, kikkervisjespakking

DeInconel kousen, keramische stoffen bekleding, keramische kern, kikkervisjespakkingDit is een afdichtingscomponent voor hoge temperaturen, ontwikkeld voor industriële apparatuur die wordt blootgesteld aan extreme hitte, herhaalde compressie en mechanische slijtage. De meerlaagse constructie combineert een Inconel-draadmantel, een keramische textielbekleding en een keramische kern tot een versterkte pakking voor veeleisende thermische afdichtingstoepassingen.

De buitenste Inconel-laag biedt extra mechanische bescherming aan het keramische weefseloppervlak, terwijl het keramische weefsel een hittebestendige textielbarrière vormt rond de keramische kern. De afgeronde bol zorgt voor de primaire compressieafdichting en het aangehechte uiteinde biedt een praktisch montagegedeelte voor installatie op deuren, panelen, kozijnen en thermische apparatuur.

BSTFLEX produceert ditInconel kikkervispakkingin toepassingsspecifieke maten en configuraties voor ovendeuren, industriële ovens, brandovens, thermische verwerkingsapparatuur, vuurvaste systemen en andere behuizingen voor hoge temperaturen.

Meerlaagse constructie voor veeleisende thermische afdichting

In tegenstelling tot een standaard textielpakking, maakt deze versterkte afdichting gebruik van meerdere materiaallagen om aan verschillende operationele eisen te voldoen. Elk onderdeel heeft een specifieke functie binnen de uiteindelijke afdichtingsconstructie.

Waarom zou je een Inconel-kous gebruiken?

De Inconel-draadmantel is het onderscheidende kenmerk van deze hittebestendige pakking. Deze vormt een beschermend metalen gaas rond de keramische constructie, waardoor de pakking bestand is tegen mechanisch contact en slijtage die kunnen optreden tijdens installatie, deurbewegingen, onderhoud of herhaalde temperatuurschommelingen.

Deze versterkte constructie is met name nuttig wanneer een conventionele, blootliggende keramische textielpakking wrijving of fysiek contact met aangrenzende metalen onderdelen kan ondervinden. De pakking biedt een extra beschermlaag zonder de flexibele afdichtingsfunctie van de keramische kern te vervangen.

De exacte Inconel-legering, draaddiameter, maasstructuur en dichtheid kunnen worden gekozen op basis van de vereiste thermische en mechanische eigenschappen van de uiteindelijke pakking.

Keramische stoffen hoes

De keramische textielbekleding omhult de keramische kern en vormt de primaire textielbarrière tussen de interne afdichtingsstructuur en de werkomgeving. Keramisch textiel is geschikt voor toepassingen bij hoge temperaturen waar conventionele organische textielsoorten ongeschikt zijn.

De textielconstructie zorgt er bovendien voor dat de afgewerkte afdichting voldoende flexibel blijft voor installatie rond deurkozijnen, toegangsopeningen, gebogen kozijnen en andere onregelmatige vormen. De materiaalkeuze kan worden aangepast aan de temperatuurbelasting, flexibiliteitseisen, mechanische omstandigheden en het ontwerp van de apparatuur.

Keramische kernafdichtingsstructuur

De keramische kern vormt de afgeronde bol van de afdichting. Wanneer de deur of het paneel van de apparatuur sluit, wordt de bol tegen het aansluitende oppervlak gedrukt om het benodigde afdichtingscontact rond de opening te creëren.

De keramische kern zorgt voor de benodigde vorm en het profiel voor compressie, terwijl de interne afdichtingsstructuur niet-metaalachtig blijft. De kerndiameter, dichtheid en constructie kunnen worden gekozen om te voldoen aan de beschikbare afdichtingsopening en de gewenste compressie-eigenschappen.

Hoe de Inconel-kikkervispakking afdicht

De pakking wordt gemonteerd met de bolvormige kant langs de afdichtingsrand en het uiteinde vastgemaakt aan de deur, het kozijn, het paneel of de bevestigingsconstructie. Wanneer het apparaat sluit, wordt de bolvormige kant tussen de contactoppervlakken samengedrukt.

Het afgeronde profiel zorgt ervoor dat de compressie over het afdichtingsoppervlak wordt verdeeld in plaats van dat de belasting zich concentreert op een smalle, platte strook. Hierdoor is het ontwerp geschikt voor apparatuur waarbij de contactoppervlakken kleine veranderingen in uitlijning, thermische uitzetting of herhaaldelijk openen en sluiten ondergaan.

1. Plaats de lamp langs de gewenste afdichtingsrand.
2. Lijn het bevestigingsuiteinde uit met het daarvoor bestemde bevestigingsoppervlak.
3. Bevestig de staart met behulp van de aangegeven bevestigings- of borgmethode.
4. Sluit de bijbehorende deur of het paneel om druk op de lamp uit te oefenen.
5. Controleer of de pakking niet te veel is samengedrukt of mechanisch beperkt is.

Prestatievoordelen

• Versterkte constructie voor veeleisende omgevingen met hoge temperaturen.
• Inconel-draadkous biedt mechanische bescherming aan het buitenoppervlak.
• De keramische stoffen bekleding vormt een hittebestendige textielbarrière.
• De keramische kern vormt een flexibele, samendrukbare afdichtingsbol.
• Geschikt voor herhaalde thermische cycli indien correct gespecificeerd.
• Geschikt voor gebogen en toepassingsspecifieke afdichtingstrajecten.
• Handig in situaties waar zowel hittebestendigheid als slijtvastheid vereist zijn.
• Verkrijgbaar met aangepaste afmetingen voor lamp en staart.
• Geschikt voor OEM-productie en vervangingsprogramma's voor pakkingen.

Toepassingen

De versterkte constructie maakt dit mogelijk.Inconel kous pakkingGeschikt voor thermische apparatuur waarbij de pakking kan worden blootgesteld aan zowel hoge temperaturen als fysieke slijtage.

• Industriële ovendeuren
• Warmtebehandelingsovenbehuizingen
• Industriële ovendeuren en inspectieluiken
• Ovendeuren en inspectieopeningen
• Thermische verwerkingsapparatuur
• Vuurvaste bekleding van apparatuur
• Hoge temperatuurkamers
• Behuizingen voor verbrandingsapparatuur
• Droog- en uithardingsovens
• apparatuur voor de glasproductie
• Papier- en pulpverwerkingsapparatuur
• Op maat gemaakte OEM-systemen voor thermische afdichting

Afdichting van de ovendeur

Ovendeuren worden blootgesteld aan aanzienlijke temperatuurverschillen, thermische uitzetting, mechanische beweging en herhaalde compressie. Een pakking rondom de deur moet zijn afdichtingsprofiel behouden en tegelijkertijd bestand zijn tegen de fysieke omstandigheden die gepaard gaan met het openen en sluiten van de oven.

De Inconel-kous beschermt de keramische stoffen bekleding tegen mechanische beschadiging, terwijl de keramische kern de samendrukbare bolvorm biedt. Deze combinatie maakt de pakking geschikt voor ovendeurontwerpen waar een standaard textielpakking mogelijk extra oppervlakteversteviging vereist.

Industriële oven- en oventoepassingen

Industriële ovens en brandovens maken vaak gebruik van afdichtingen rondom deuren, verwijderbare panelen, inspectieluiken en toegangsopeningen. De vorm van de afdichting kan worden aangepast aan de omtrek van de apparatuur, inclusief rechte secties en toepassingsspecifieke gevormde secties.

Voor grotere thermische apparatuur kan de pakking worden geleverd volgens een technische tekening of een gespecificeerde omtreklengte. Hoekconstructies en verbindingsmethoden kunnen tijdens de productie worden overwogen om een ​​praktische installatieoplossing te creëren.

Opties voor aangepaste Inconel-pakkingen (Tadpole-pakkingen)

BSTFLEX kan de pakkingconstructie aanpassen aan de fysieke afmetingen en bedrijfsomstandigheden van de toepassing. De juiste configuratie hangt af van de afdichtingsafstand, de compressie-eisen, de temperatuur, de mechanische belasting, de installatiemethode en de beschikbare montageruimte.

Technische gegevens

De temperatuurbestendigheid moet worden beoordeeld op basis van de complete pakkingconstructie en niet alleen op basis van het materiaal. Continue bedrijfstemperatuur, piektemperatuur, thermische cycli, atmosfeer, blootstelling aan directe vlammen, compressie, mechanische beweging en oppervlakteslijtage kunnen allemaal de levensduur beïnvloeden.

Inconel-pakking versus standaard keramische pakking

Beide constructies maken gebruik van een keramische kern en keramische textielcomponenten, maar de toevoeging van een Inconel-laag verandert de mechanische eigenschappen van de uiteindelijke pakking.

Tadpole-pakking, Tadpole-afdichting en Tadpole-pakkingtape

Hetzelfde algemene ontwerp met bol- en staartafdichting kan worden omschreven als eenkikkervisje pakking,kikkervisje zeehond,kikkervisjestape, ofkikkervisje pakking tapeafhankelijk van de leverancier, de branche of de toepassing.

Voor technische en inkoopdoeleinden zijn de belangrijkste factoren het profiel, de kern, het bekledingsmateriaal, de wapening, de bevestigingsmethode en de bedrijfsomstandigheden. BSTFLEX kan het product produceren volgens de terminologie en specificaties die in klanttekeningen en apparatuurdocumentatie worden gebruikt.

Hoe kies je een Inconel-kikkervisafdichting?

Het selecteren van de juiste hittebestendige afdichting vereist meer dan alleen het kiezen van een materiaal op basis van de maximale temperatuur. De uiteindelijke afdichting moet voldoen aan de mechanische en dimensionale eisen van de apparatuur.

1. Meet de afdichtingsopening:Bepaal de beschikbare ruimte vóór en na het sluiten van de deur of het paneel.
2. Selecteer de diameter van de lamp:De bol moet de vereiste compressie leveren zonder overmatige vervorming.
3. Controleer de toestand van het oppervlak:Stel vast of er sprake is van wrijving, schuren, trillingen of herhaalde bewegingen.
4. Specificeer de thermische blootstelling:Houd rekening met de normale bedrijfstemperatuur, de piektemperatuur, thermische cycli en de atmosfeer.
5. Definieer de montagemethode:Bevestig hoe het uiteinde aan de deur, het kozijn of het paneel bevestigd zal worden.
6. Kies de versterking:Een Inconel-kous kan worden overwogen wanneer extra oppervlaktebescherming nodig is.

Vervangende en originele Tadpole-pakkingen

BSTFLEX levert op maat gemaakte pakkingen voor zowel nieuwe apparatuur als vervangingsonderdelen. Als de originele pakking niet meer verkrijgbaar is, kan een vervangende pakking worden ontwikkeld op basis van afmetingen, tekeningen, foto's met metingen of een fysiek voorbeeld.

Bij OEM-projecten kan het pakkingprofiel vanaf het begin in het ontwerp van de apparatuur worden geïntegreerd. Bij onderhoudstoepassingen kan de focus liggen op het afstemmen van de bestaande afdichtingsspleet, de montagewijze en de compressie-eigenschappen.

Veelgestelde vragen

Wat is een Inconel-kouspakking (tadpole gasket)?

Een Inconel-kouspakking is een hittebestendige pakking met een bol- en staartvorm, versterkt met een Inconel-draadkous. Bij deze constructie omsluit de Inconel-kous een met keramisch weefsel beklede keramische kern, wat zorgt voor zowel thermische afdichting als extra mechanische bescherming.

Waarom wordt Inconel gebruikt voor een pakking in de vorm van een kikkervisje?

Inconel-pakkingmateriaal biedt extra weerstand tegen mechanische slijtage en oppervlakteschuring. Het is met name nuttig wanneer de pakking tegen metalen onderdelen aanwrijft of tijdens herhaaldelijk gebruik van de apparatuur aan fysieke handelingen wordt blootgesteld.

Wat is de rol van de keramische kern?

De keramische kern vormt de afgeronde afdichtingsbol en zorgt voor het samendrukbare deel van de pakking. De afmetingen en constructie ervan beïnvloeden de compressie-eigenschappen van de pakking.

Waar kan deze Inconel-kikkervisafdichting worden gebruikt?

Typische toepassingen zijn onder andere ovendeuren, industriële ovens, ovendeuren, thermische verwerkingsapparatuur, hogetemperatuurkamers, vuurvaste apparatuur, inspectiepanelen en andere thermische behuizingen.

Kan de Inconel-pakking op maat gemaakt worden?

Ja. BSTFLEX kan de diameter van de lamp, de afmetingen van de staart, de lengte, de keramische structuur, de keramische kern, de Inconel-samenstelling, de profielgeometrie en de montageconfiguratie aanpassen aan de toepassing.

Kunt u een vervangende pakking maken op basis van een voorbeeld?

Ja. Een bestaand pakkingmonster, tekening, maatspecificatie of toepassingsinformatie kan worden gebruikt om een ​​vervangende of gelijkwaardige, op maat gemaakte configuratie te ontwikkelen.

Welke temperatuur kan deze kikkervispakking verdragen?

De temperatuurbestendigheid is afhankelijk van de volledige materiaalsamenstelling en de bedrijfsomgeving. Het keramische weefsel, de keramische kern, de Inconel-laag, de naaimaterialen, de compressiegraad, de atmosfeer en de blootstellingsduur moeten gezamenlijk worden beoordeeld bij het vaststellen van de juiste bedrijfstemperatuur.

Vraag een op maat gemaakte Inconel-kikkervispakking aan.

Als uw apparatuur eenInconel kikkervispakkingMet een keramische stoffen bekleding en een keramische kern kan BSTFLEX een afdichtingsconfiguratie op maat ontwikkelen die is afgestemd op de afmetingen en bedrijfsomstandigheden van uw apparatuur.

Vermeld bij uw offerteaanvraag de gewenste lampdiameter, de afmetingen van de aansluiting, de lengte van de pakking, de installatiemethode, de bedrijfstemperatuur, het type apparatuur en eventuele beschikbare tekeningen of voorbeelden.

Neem contact op met BSTFLEX voor een op maat gemaakte Inconel-keramische pakking met kikkervisjesvorm voor industriële afdichtingstoepassingen bij hoge temperaturen.
