Keramische stoffen bekleding, Inconel-kern, kikkervisjespakking
DeKeramische stoffen bekleding, Inconel-kern, kikkervisjespakkingDit is een versterkt afdichtingscomponent voor hoge temperaturen, ontworpen voor industriële apparatuur die wordt blootgesteld aan hoge temperaturen, thermische cycli, compressie en mechanische bewegingen. De constructie combineert een keramische buitenlaag met een Inconel metalen kern om een flexibel maar structureel stabiel afdichtingsprofiel te creëren.
Het keramische weefsel fungeert als de buitenste thermische beschermlaag, terwijl de Inconel-kern de interne structuur van de afdichtingsbol vormt. De geïntegreerde staart biedt een bevestigingsoppervlak voor het monteren van de pakking op een ovendeur, ovenframe, ovenpaneel, inspectieluik of andere thermische apparatuur.
BSTFLEX produceertInconel kern kikkervispakkingenIn aangepaste afmetingen en configuraties voor OEM-apparatuur, vervangingstoepassingen en gespecialiseerde afdichtingseisen bij hoge temperaturen.

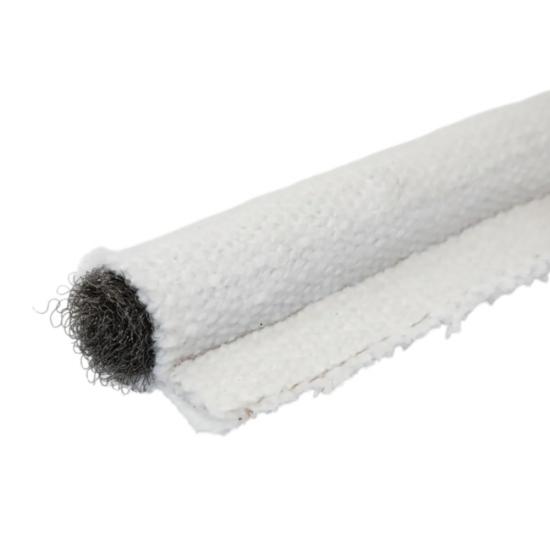

Productconstructie
Deze afdichtingsring is opgebouwd uit twee materialen, waarbij het keramische weefsel en de Inconel-kern verschillende functies vervullen. Het weefsel beschermt de kern tegen directe blootstelling aan de omgeving en zorgt tegelijkertijd voor een flexibel textieloppervlak. De Inconel-kern geeft de afdichtingsring zijn interne vorm en structurele ondersteuning.
| component | Materiaal | Functie |
|---|---|---|
| Buitenhoes | Keramische stof | Biedt textielbescherming tegen hoge temperaturen en vormt het buitenste afdichtingsoppervlak. |
| Interne kern | Inconel | Biedt structurele ondersteuning, dimensionale stabiliteit en het vereiste bolprofiel. |
| Montage van de staart | Keramische textielconstructie | Biedt een bevestigingsvlak voor het monteren van de pakking op de apparatuur. |
| Naaien | Toepassingsspecifieke schroefdraad voor hoge temperaturen | Bevestigt de stoffen constructie rond de interne kern. |
Hoe werkt de Inconel Core Tadpole-pakking?
Een tadpole-afdichting wordt gekenmerkt door een afgeronde afdichtingsbol die verbonden is met een bevestigingsuiteinde. Tijdens de installatie wordt de bol langs de afdichtingsomtrek geplaatst, terwijl het uiteinde aan de draagconstructie wordt bevestigd.
Wanneer de deur, het paneel of de afdekking sluit, wordt de lamp tegen het tegenoverliggende oppervlak gedrukt. De Inconel-kern zorgt ervoor dat de lamp onder druk zijn beoogde vorm behoudt, terwijl het keramische weefsel de buitenste thermische barrière vormt.
Deze configuratie is nuttig voor industriële thermische apparatuur waarbij de pakking een flexibel textiel buitenoppervlak moet combineren met een sterkere metalen binnenstructuur.
Keramische stoffen buitenbekleding
De keramische textielbekleding vormt de buitenkant van de pakking en is gekozen voor toepassingen die textielbescherming bij hoge temperaturen vereisen. De geweven structuur zorgt ervoor dat de pakking het afdichtingspad volgt en tegelijkertijd de interne Inconel-kern beschermt tegen direct contact met de omgeving.
Het keramische weefsel kan worden gespecificeerd op basis van de thermische belasting, flexibiliteit, installatieomstandigheden en mechanische eisen van de toepassing. De afgewerkte bekleding is ontworpen rond de kern en het afdichtingsprofiel in plaats van te functioneren als een op zichzelf staand, vlak keramisch doek.

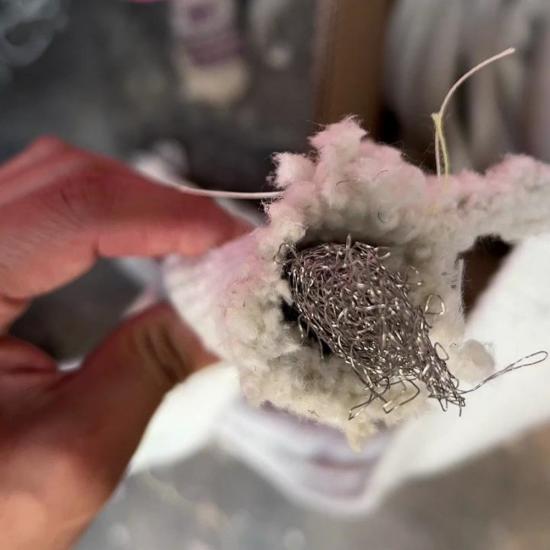

Inconel-kern voor structurele stabiliteit
DeInconel-kernDit is het bepalende kenmerk van deze hittebestendige pakking. In tegenstelling tot een ontwerp met een keramische kern, is de interne structuur van metaal, wat zorgt voor een andere combinatie van sterkte, vormvastheid en compressiegedrag.
De Inconel-kern helpt de vorm van de afdichtingsbol te behouden wanneer de pakking tegen een aansluitend oppervlak wordt gedrukt. Het kan ook zorgen voor een grotere structurele stabiliteit in toepassingen waar de pakking herhaaldelijk wordt bewogen, tijdens de installatie wordt gehanteerd of mechanisch wordt belast.
De kerndiameter, geometrie en constructie kunnen worden gekozen op basis van de vereiste afdichtingsafstand, compressiegraad, montagewijze en het ontwerp van de apparatuur.
Belangrijkste prestatievoordelen
- Keramische stoffen bekleding voor veeleisende omgevingen met hoge temperaturen.
- Inconel-kern voor structurele sterkte en vormvastheid
- Flexibele lamp-en-staartconfiguratie voor afdichting rondom.
- Geschikt voor herhaaldelijk gebruik van deuren en panelen.
- Kan gebogen en toepassingsspecifieke afdichtingspaden volgen.
- Combineert textiele thermische bescherming met een metalen binnenkern.
- Geschikt voor industriële ovens, fornuizen en thermische apparatuur.
- Verkrijgbaar met aangepaste afmetingen voor lamp en staart.
- Geschikt voor OEM- en vervangingspakkingen.
Toepassingen
De combinatie van keramisch weefsel en een Inconel-kern maakt deze pakking geschikt voor veeleisende thermische afdichtingstoepassingen waarbij de interne structuur extra metaalstabiliteit vereist.
- Industriële ovendeuren
- Deuren en panelen van warmtebehandelingsovens
- Industriële ovendeuren
- Ovendeuren en toegangsopeningen
- Inspectiekappen voor hoge temperaturen
- Thermische verwerkingsapparatuur
- Vuurvaste bekleding van apparatuur
- Industriële droog- en uithardingssystemen
- Hoge temperatuurkamers
- Behuizingen voor verbrandingsapparatuur
- Machines voor thermische verwerking op maat
- OEM-afdichtingssystemen voor hoge temperaturen
Afdichting van de ovendeur
Ovendeuren vereisen afdichtingen die bestand zijn tegen hoge temperaturen en tegelijkertijd herhaaldelijk openen, sluiten en thermische uitzetting kunnen opvangen. De pakking wordt rondom de deur of het kozijn aangebracht, met de bolvormige rand in de compressiezone.
Het keramische weefsel zorgt voor de externe thermische bescherming, terwijl de Inconel-kern het afdichtingsprofiel behoudt. Dit maakt de constructie bijzonder geschikt wanneer om structurele redenen de voorkeur wordt gegeven aan een metalen kern in plaats van een keramische kern.
Deurpakking voor industriële oven
Industriële ovens vereisen doorgaans flexibele afdichtingen rondom deuren, inspectieluiken en openingen. De afdichting kan worden vervaardigd om te passen op rechte, gebogen of toepassingsspecifieke afdichtingspaden.
De diameter van de lamp kan worden gekozen op basis van de beschikbare ruimte en de gewenste compressie. De bevestigingsstrip kan ook worden aangepast aan de bevestigingsmethode die op de ovendeur of het frame wordt gebruikt.
Oven- en thermische verwerkingsapparatuur
Ovens en thermische verwerkingssystemen kunnen tijdens bedrijf aanzienlijke temperatuurschommelingen en dimensionale veranderingen ondergaan. Een goed gekozen tadpole-afdichting kan de beweging als gevolg van thermische uitzetting opvangen en tegelijkertijd het contact tussen de afdichtingsoppervlakken behouden.
BSTFLEX kan op maat gemaakte lengtes en configuraties produceren voor ovendeuren, verwijderbare panelen, inspectieopeningen en andere onderdelen die flexibele, hittebestendige afdichting vereisen.
Op maat gemaakte Inconel-kern pakking voor kikkervisjes
De geometrie van een pakking heeft een directe invloed op de compressie, installatie en afdichtingsprestaties. BSTFLEX produceert op maat gemaakte Inconel-pakkingen met een 'kikkervisje'-vorm, afgestemd op de afmetingen van de apparatuur en de bedrijfsomstandigheden, in plaats van te vertrouwen op één universeel profiel.
| Aanpassing | Beschikbare overwegingen |
|---|---|
| Diameter van de lamp | Geselecteerd op basis van de afdichtingsopening en de vereiste compressie. |
| Staartbreedte | Afgestemd op de beschikbare montageruimte of het bevestigingssysteem. |
| Pakkinglengte | Gefabriceerd akkoordmet betrekking tot de omtrek van de apparatuur of individuele secties |
| Inconel-kern | De kernafmetingen en constructie worden gekozen op basis van de toepassingsvereisten. |
| Keramische stof | Stofspecificaties geselecteerd op basis van thermische en flexibiliteitseisen. |
| Profielgeometrie | Op maat gemaakt voor de afdichtingsopening en de configuratie van de apparatuur. |
| Hoekconfiguratie | Geschikt voor installaties met een rechthoekige of onregelmatige omtrek. |
| Bevestigingsmethode | De achterkant kan worden aangepast aan de door de klant gewenste montageconfiguratie. |
Technische specificaties
| Eigendom | Specificatie |
|---|---|
| Producttype | Keramische stoffen hoes Inconel Core Tadpole Pakking |
| Pakkingprofiel | Lamp-en-staart configuratie |
| Buitenhoes | Keramische stof |
| Interne kern | Inconel |
| Montage van de staart | Toepassingsspecifieke configuratie van keramisch textiel |
| Temperatuurcapaciteit | Afhankelijk van de stofkwaliteit, de Inconel-legering, de constructie, de blootstellingsomstandigheden en het uiteindelijke ontwerp van de pakking. |
| Profielgrootte | Op maat gemaakt |
| Lengte | Aangepaste lengte- of omtrekconfiguratie |
| Sollicitatie | Hittebestendige afdichting voor industriële thermische apparatuur |
De uiteindelijke bedrijfstemperatuur moet worden vastgesteld op basis van de volledige pakkingconstructie en de feitelijke bedrijfsomstandigheden. Piektemperatuur, continue temperatuur, thermische cycli, atmosfeer, compressie, mechanische beweging en installatieomstandigheden kunnen allemaal van invloed zijn op de prestaties en levensduur van de pakking.
Waarom een Inconel-kern gebruiken in plaats van een keramische kern?
De keuze tussen een Inconel-kern en een keramische kern hangt af van de mechanische en thermische eisen van de apparatuur. Een Inconel-kern biedt een metalen interne structuur met andere compressie- en dimensionale eigenschappen dan een keramische kern.
Een Inconel-kern kan worden overwogen wanneer de toepassing een robuust intern profiel, grotere structurele stabiliteit of een metalen kernconstructie vereist. Een keramische kern kan daarentegen de voorkeur genieten wanneer een lichtgewicht, niet-metalen interne structuur nodig is.
| Functie | Inconel kern kikkervisje pakking | Keramische kern kikkervispakking |
|---|---|---|
| Buitenhoes | Keramische stof | Keramische stof |
| Interne structuur | Inconel | Keramiek |
| Kerntype | Metalen | Niet-metallisch |
| Structureel gedrag | De metalen kern zorgt voor een robuuste interne ondersteuning. | De keramische kern zorgt voor een lichtgewicht, samendrukbare structuur. |
| Selectieprioriteit | Toepassingen die een metalen binnenkern vereisen | Toepassingen die een niet-metalen interne kern vereisen. |
Tadpole-pakking, Tadpole-afdichting en Tadpole-tape
Dit product kan, afhankelijk van de branche en de leverancier, onder verschillende namen bekend staan.Kikkervisje pakking,kikkervisje zeehond,kikkervisjestape, Enkikkervisje pakking tapeVerwijzen over het algemeen naar verwante bulb-and-tail afdichtingsconstructies.
Voor technische en inkoopdoeleinden is de materiaalsamenstelling belangrijker dan de terminologie alleen. BSTFLEX kan het benodigde profiel produceren volgens klanttekeningen, specificaties, monsters en installatie-eisen.
Hoe u de juiste Inconel-kikkervisafdichting selecteert
Een betrouwbare pakkingkeuze begint met de fysieke omstandigheden van de afdichtingsvoeg. De volgende factoren moeten worden geëvalueerd voordat de definitieve constructie wordt gespecificeerd.
- Het afdichten van de opening:Meet de beschikbare ruimte tussen de contactoppervlakken wanneer de apparatuur gesloten is.
- Diameter van de bol:Kies een profiel dat voldoende compressie biedt zonder overmatige vervorming.
- Kernvereiste:Bepaal of de toepassing de structurele eigenschappen van een Inconel-kern vereist.
- Thermische blootstelling:Houd rekening met de normale bedrijfstemperatuur, de piektemperatuur, thermische cycli en de omgevingsatmosfeer.
- Mechanische beweging:Evalueer de beweging, trillingen, wrijving en herhaalde compressie van de deur.
- Montagemethode:Bevestig hoe het pakkinguiteinde aan de apparatuur bevestigd zal worden.
- Pakkingsgeometrie:Specificeer rechte secties, hoeken, de totale lengte en eventuele toepassingsspecifieke profielvereisten.
OEM- en vervangende pakkingen voor kikkervisjes
BSTFLEX levert op maat gemaakte pakkingen voor zowel fabrikanten van originele apparatuur als voor onderhouds- of vervangingstoepassingen. Een vervangende pakking kan worden ontwikkeld op basis van een bestaand voorbeeld, tekening, afmetingen of toepassingsinformatie.
Voor OEM-toepassingen kan het pakkingprofiel worden ontwikkeld op basis van de afdichtingsopening en het montagesysteem van de apparatuur. Hierdoor kunnen de keramische bekleding, de Inconel-kern, de bolafmetingen en de staartconfiguratie als één complete afdichtingseenheid worden beschouwd.
Veelgestelde vragen
Wat is een keramische stoffen bekleding met een Inconel-kern en een pakking in de vorm van een kikkervisje?
Het betreft een hittebestendige pakking in de vorm van een kikkervisje, vervaardigd met een buitenmantel van keramisch textiel en een binnenkern van Inconel. Het bolvormige ontwerp met staart zorgt voor een samendrukbaar afdichtingsgedeelte en een geïntegreerd montageoppervlak.
Waarom gebruikt deze pakking een Inconel-kern?
De Inconel-kern biedt een metalen interne structuur met een hoge vormvastheid en structurele ondersteuning. Deze kern kan worden gekozen voor toepassingen waarbij een metalen kern de voorkeur heeft boven een keramische interne kern.
Wat is het doel van de keramische stoffen hoes?
Het keramische weefsel vormt de buitenste beschermlaag rond de Inconel-kern. Het biedt een hittebestendig textieloppervlak en zorgt er tegelijkertijd voor dat de pakking de nodige flexibiliteit behoudt voor installatie rond thermische apparatuur.
Waar wordt een Inconel-kernpakking met kikkervisvormige kern gebruikt?
Typische toepassingen zijn onder andere deuren van industriële ovens, industriële ovens, ovendeuren, thermische verwerkingsapparatuur, hogetemperatuurkamers, inspectieluiken en andere thermische behuizingen.
Kan deze pakking op maat gemaakt worden?
Ja. BSTFLEX kan de diameter van de lamp, de breedte van de staart, de totale lengte, de Inconel-kernconstructie, de specificaties van het keramische weefsel, de profielgeometrie en de montagewijze aanpassen.
Kan BSTFLEX een vervangende pakking maken op basis van een bestaand voorbeeld?
Ja. Een bestaand pakkingmonster, een technische tekening, maatinformatie of toepassingsdetails kunnen worden gebruikt om een vervangende Inconel-kernafdichting te ontwikkelen.
Welke temperatuur kan deze Inconel-pakking (ook wel 'kikkervisje'-pakking genoemd) verdragen?
Het toepasselijke temperatuurbereik is afhankelijk van het specifieke keramische weefsel, de Inconel-legering, de naaimaterialen, de afmetingen van de pakking, de compressie, de atmosfeer en de blootstellingsomstandigheden. De complete, afgewerkte constructie moet daarom worden beoordeeld in plaats van een temperatuurclassificatie toe te kennen op basis van slechts één materiaal.
Vraag een op maat gemaakte Inconel-kernpakking aan.
Als je een nodig hebtKeramische stoffen pakking met een Inconel-kernVoor een oven, fornuizenoven of ander systeem met hoge temperaturen kan BSTFLEX een configuratie ontwikkelen die aansluit op uw specifieke eisen.
Voor een offerte en technische beoordeling dient u de vereiste lampdiameter, staartafmetingen, pakkinglengte, montagemethode, bedrijfstemperatuur, type apparatuur en beschikbare tekeningen of voorbeeldinformatie te verstrekken.
Neem contact op met BSTFLEX voor een op maat gemaakte pakking met keramische stoffen bekleding en inconelkern.
