Hoe specificeert u een met aluminium-siliconen gecoate glasvezelhoes voor motorkabelbomen

Oct 29,2026

Een sensorkabel die langs een uitlaatspruitstuk loopt, heeft meer nodig dan een reflecterende huls. De engineer moet weten waar de warmte vandaan komt, hoe dicht de kabel erlangs loopt en of de huls kan worden gemonteerd zonder het buitenoppervlak te beschadigen. Voor een nieuw kabelboomontwerp is een buisvormige glasvezelhuls met een aluminium en siliconen coating een optie om te overwegen. Deze combineert een glasvezelvlechtwerk met een aluminium en siliconen gecoate buitenkant; het uiteindelijke thermische resultaat hangt af van de complete constructie en de blootstelling eraan.

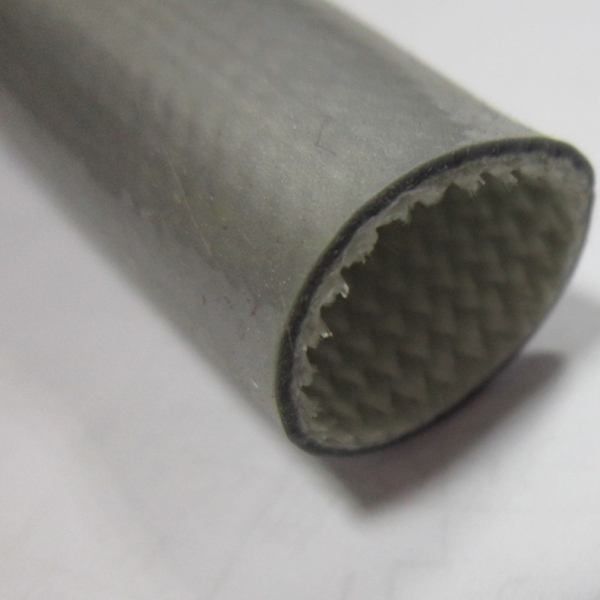

aluminum silicone coated fiberglass sleeve

Begin met de route, niet met de nominale hulsdiameter.

Markeer de heetste gedeelten op een tekening of foto. Noteer het dichtstbijzijnde uitlaatonderdeel, de afstand daartoe, de blootstellingsduur en de positie van klemmen, aftakkingen en connectoren. Een kabelmantel die op de werkbank om een ​​rechte kabel past, kan bij een bocht opkrullen of tegen een connectorschouder aanlopen. Meet de kabelboom op het breedste punt binnen het beschermde gedeelte en meet vervolgens elk deel waar de kabelmantel tijdens de montage doorheen moet.

Noteer ook of de kabelboom is gemonteerd voordat de motor wordt geïnstalleerd. Dit product is een doorlopende buis, dus er moet normaal gesproken een toegankelijk uiteinde zijn voor de installatie. Als een connector niet kan worden verwijderd, vraag dan naar een geschikte split- of wrap-around constructie in plaats van ervan uit te gaan dat deze buis over de hele lengte kan worden geopend.


Begrijp wat het reflecterende oppervlak wel en niet kan doen.

De buitenkant is bedoeld om stralingswarmte van nabijgelegen hete onderdelen te beheersen. Deze moet naar de warmtebron gericht zijn en redelijk intact blijven. Slijtage tegen een beugel, herhaaldelijk wrijven bij een klem, olieverontreiniging of een te scherpe bocht kunnen de toestand van het oppervlak veranderen. Een huls creëert geen vaste veilige afstand en een reflecterende coating bepaalt niet de toelaatbare temperatuur van de draadisolatie binnenin.

Neem bij de evaluatie drie afzonderlijke metingen op: de temperatuur van de warmtebron, de temperatuur aan de buitenkant van de huls en de temperatuur van de kabel of sensorleiding tijdens de daadwerkelijke bedrijfscyclus. Stationair draaien, continue belasting en warmteophoping na uitschakeling kunnen verschillende resultaten opleveren. Als de assemblage in direct contact staat met een hete buis, geef dit contact dan expliciet aan; stralingswarmte en contactwarmte zijn verschillende tests.


Controleer de afgewerkte huls aan de hand van het harnas.

Dealuminium siliconen gecoate glasvezel huls productpaginaDe tabel geeft de nominale binnendiameters en diametertoleranties weer, inclusief kleine maten voor individuele draden. Beschouw de tabel als uitgangspunt voor een monsterverzoek. Vraag naar de uiteindelijke binnendiameter en de toepasselijke tolerantie van de voorgestelde maat, en controleer vervolgens of het onderdeel daadwerkelijk past op de kabelboom en eventuele installatieobstakels. De laagdikte van de coating en de beweging van de vlecht zijn van belang wanneer een onderdeel de limiet van zijn nominale maat nadert.

Controleer tijdens een productieproef een afgesneden uiteinde, een recht stuk, de scherpste bocht en het gebied onder elke borgclip. Controleer of de huls geen aftakking of connector uit positie duwt. Bepaal of de uiteinden mechanisch worden vastgezet, afgedekt met een goedgekeurde aansluiting of toegankelijk blijven voor onderhoud. Ga er niet vanuit dat een standaard tape of lijm dezelfde omstandigheden zal doorstaan ​​als de huls.


Wat moet u in een aanvraag voor een proefmonster vermelden?

  • Kabelboomtekening of gemarkeerde foto, met vermelding van de beschermde lengte en de oriëntatie ten opzichte van de warmtebron.
  • Buitendiameter langs het traject en maximale diameter waar de buis tijdens de montage doorheen moet.
  • Minimale geïnstalleerde buigradius, klemmen, contactpunten en beschikbare ruimte.
  • Warmtebron, afstand, inschakelduur, warmteophoping bij uitschakeling en elk direct contact.
  • Het type draadisolatie en de toelaatbare temperatuur volgens de draadleverancier.
  • Vereiste monsterlengte, voorgestelde mouwgrootte, jaarlijkse hoeveelheid en eventuele inspectiecriteria.

Vraag om testgegevens voor de voorgestelde afgewerkte constructie wanneer de toepassing specifieke thermische of elektrische eisen stelt. De productnaam alleen is geen temperatuurclassificatie en de constructie met glasvezel alleen bewijst geen specifiek diëlektrisch resultaat. Als elektrische isolatie een veiligheidseis is, geef dan de toepasselijke testmethode, het testmonster en de acceptatiewaarde aan voordat u de huls goedkeurt.


Een praktische steekproefcontrole

Installeer het monster volgens de beoogde productiemethode. Fotografeer het oppervlak vóór en na het over de kabelboom trekken, met name bij connectoren en bochten. Controleer op blootliggende glasvezels, beschadiging van de coating, rafelen, verschuiving aan de uiteinden en interferentie met servicepunten. Vergelijk vervolgens de temperatuur van de beschermde en onbeschermde draden op dezelfde locaties gedurende een representatieve bedrijfscyclus. Noteer de omgevingsomstandigheden en de plaatsing van de sensor, zodat een andere engineer de vergelijking kan reproduceren.

Als de route verandert of de connector opnieuw wordt ontworpen, herhaal dan de pasvormcontrole. Een positief resultaat voor één kabelboomdiameter of één motorconfiguratie mag niet worden beschouwd als goedkeuring voor elke variant.


Veelgestelde vragen

Kan deze huls over een reeds gemonteerde connector worden geplaatst?

Alleen als de maximale buitendiameter van de connector door de gekozen afgewerkte huls past zonder deze te beschadigen. Meet de connector, niet alleen de kabelbundel. Als het beschikbare uiteinde niet bereikbaar is, bespreek dan een gesplitste constructie.

Garandeert het aluminium oppervlak een constante verlaging van de draadtemperatuur?

Nee. Speling, brontemperatuur, oppervlakteconditie, luchtbeweging, contactpunten en de bedrijfscyclus hebben allemaal invloed op het resultaat. Test de volledige leiding met temperatuursensoren bij het te beschermen onderdeel.

Is het geschikt als gecertificeerde elektrische isolatie?

Leid de diëlektrische constante niet af uit de materiaalbeschrijving. Vraag testresultaten op voor de specifieke afmetingen en constructie van het eindproduct, in relatie tot de elektrische eisen van de assemblage.

Voor een proefexemplaar of offerte kunt u de tekening van de kabelboom en de blootstellingsomstandigheden, samen met de gewenste eindafmetingen, toesturen. Anhui Parker New Material Co., Ltd. kan vervolgens de constructie van de huls en de omvang van het proefexemplaar beoordelen aan de hand van de daadwerkelijke installatie.
