Brandwerende huls voor industriële kabel- en buisbescherming: Pasvorm, geleiding en thermische blootstelling

Een kabel die langs een hete machine loopt, heeft meer nodig dan een huls met een hoge temperatuurbestendigheid. De bekleding moet bij het traject passen, de aansluitingen toegankelijk houden en aansluiten op de eigen warmtelimieten van de kabel. Een huls die de omgeving doorstaat, betekent nog niet dat de geleiders eronder veilig functioneren.

Brandwerende huls voor kabels en elektrische buizen is een externe thermische bekleding. Met silicone gecoate glasvezelconstructies kunnen worden beoordeeld op blootstelling aan nabijheid van hete apparatuur, vonken of specifieke vloeibare spatten. Ze vervangen niet de kabelisolatie, het buizensysteem of een goedgekeurde brandwerende installatie.

Voor machinebouwers en onderhoudsteams: begin met het markeren van het blootgestelde gedeelte op de bedradingstekening. Het BSTFLEX fire sleeve range biedt buisvormige en te openen uitvoeringen om dat gedeelte te beoordelen zonder elke kabel op de machine als dezelfde toepassing te behandelen.

Bepaal wat er in de huls komt te zitten

Een kabel met mantel, een kant-en-klare kabelboom en een buis met meerdere circuits vereisen verschillende informatie. Geef de werkelijke samenstelling op in plaats van een beschermende buis te bestellen op basis van alleen de geleidermaat.

Een nominale handelsmaat voor buizen is geen betrouwbare vervanging voor de gemeten buitendiameter. De diameter van één kabel beschrijft evenmin een complete bundel. Neem de grootste fitting langs het installatiepad mee, maar maak die fitting niet de enige basis voor de uiteindelijke pasvorm van de huls.

Controleer de warmte die de kabel binnendringt en de warmte die erin wordt gegenereerd

Het externe probleem kan stralingswarmte zijn van een ovenwand, een hete procesleiding of een nabijgelegen uitlaat. Controleer eerst of het verleggen, scheiden of een fysieke barrière die blootstelling kan verminderen. Definieer vervolgens de rol van een huls voor kabelwarmtebescherming waar blootstelling aanwezige blijft.

Een belaste elektrische geleider produceert ook warmte. De toelaatbare stroom hangt af van het kabelontwerp en de installatieomstandigheden, waaronder de omgevingstemperatuur en de opstelling van andere belaste geleiders. Een toegevoegde bekleding verandert het pad waarlangs warmte de samenstelling verlaat.

Vraag de elektrotechnisch ontwerper om de toelaatbare stroom voor de bedekte installatie te controleren. Neem een stroombelastbaarheid in de vrije lucht niet over naar een nieuw geïsoleerde opstelling zonder de aannames te controleren. Afhankelijk van de relatieve externe en interne warmtebelasting kan een huls helpen tegen de buitenbron en tegelijkertijd de afgifte van intern gegenereerde warmte beperken.

Geef de bedrijfsbelasting, de duur van de blootstelling, de omgevingstemperatuur en de bedekte lengte op. Evalueer de samenstelling onder de relevante belastingscyclus, niet alleen tijdens een korte controle zonder belasting.

Houd drie waarden gescheiden: de opgegeven servicelimiet van de huls, de toegestane bedrijfstemperatuur van de kabel en de temperatuur die daadwerkelijk wordt bereikt in de installatie. Er is geen universele temperatuursverlaging die kan worden afgeleid uit alleen de hulsdikte of de materiaaltitel.

Volg de route van de hete zone naar de aansluiting

Bij de warmtebron

Markeer waar de blootstelling begint en eindigt. Identificeer aanhoudende stralingswarmte apart van af en toe vonken of gesmolten druppels. Geef voor spatblootstelling het procesmateriaal, de waarschijnlijke richting en de verwachte duur op, zodat de voorgestelde huls kan worden beoordeeld op het werkelijke gevaar.

Toon bij een te openen afdekking de naadpositie en overlap in het installatiedetail. Zorg ervoor dat de voltooide opstelling dekking behoudt bij bochten en steunen. Gebruik geen huls om contact tussen een kabel en een heet oppervlak te rechtvaardigen.

Bij een bewegend gedeelte

Een machinekabel kan bewegen door een servicelus, een kabelrups of een scharnierende arm. Controleer de route met de toegevoegde wanddikte en bevestigingselementen op hun plaats. Bevestig dat de bekleding de rups niet belemmert, aan een rand blijft haken of extra trekkracht overdraagt op een connector.

Flexibiliteit tijdens een handmatige pasproef is geen bewijs van een gespecificeerde levensduur bij buigen. Behoud de buigvereisten van de kabel- en buisfabrikanten en evalueer de beoogde beweging via de goedgekeurde machineprocedure. Vervang een vereiste kabelsteun of trekontlasting niet door een huls.

Bij de wartel, koppeling of kabinetinvoer

Definieer het eindpunt van de huls voordat u afgewerkte lengtes bestelt. Houd vergrendelingsringen, verbindingscontroles, labels en inspectiepunten toegankelijk. Een net uitziende afdekking die verhindert dat de technicus bij een connector kan, is geen volledige installatieoplossing.

Voer een externe thermische huls niet door een wartel tenzij die opstelling is goedgekeurd voor het wartel- en kabelsysteem. Anders werkt de wartel mogelijk niet meer op het oppervlak en de afmetingen waarvoor deze is geselecteerd. Behoud de gespecificeerde afdichtings-, trekontlastings- en verbindingsvoorzieningen in plaats van te verwachten dat de huls deze levert.

Stem de productconstructie af op de route

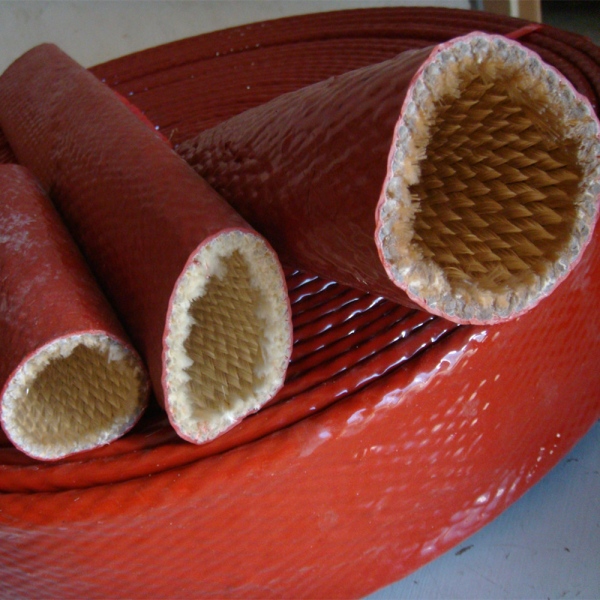

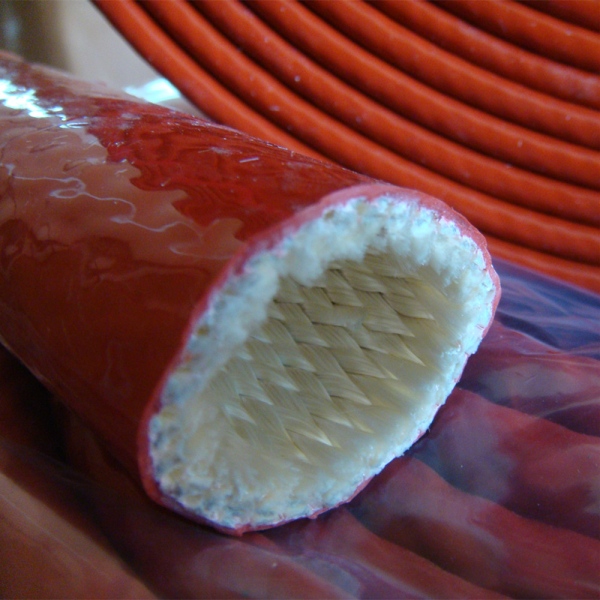

Voor een buisinstallatie is de BSTFLEX hittebehandelde brandwerende hoes voor slangen en kabels maakt gebruik van een hittebehandeld gevlochten glasvezelsubstraat onder een siliconenrubberen coating. Neem deze constructie op in de monsterbeoordeling wanneer het project een hittebehandeld textielsubstraat voorschrijft.

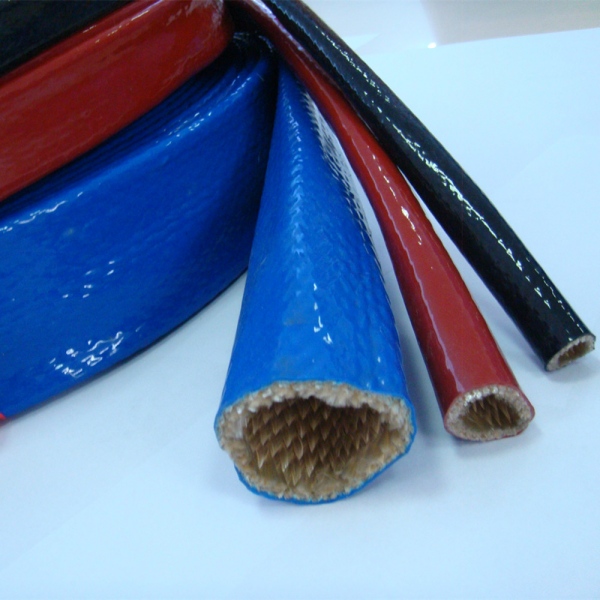

De EFRS gevlochten siliconen glasvezel brandslang is een andere buisvormige optie. Vergelijk de voorgestelde maat, wandconstructie en installatieroute in plaats van aan te nemen dat twee catalogusverwijzingen uitwisselbaar zijn omdat beide een siliconen buitenkant hebben.

Waar connectoren installatie via het uiteinde verhinderen, evalueer dan een klittenband brandhoes voor bestaande kabels. De BSTFLEX VFRS-constructie maakt gebruik van met silicone gecoat gevlochten glasvezel met een intern genaaide vlamvertragende nylon klittenbandsluiting. Controleer de sluiting, stiksels en overlap als onderdeel van de complete bekleding, en niet alleen de hoesbehuizing.

Vraag de toepasselijke operationele limieten op voor de geselecteerde configuratie. Een openend formaat biedt installatie- en inspectietoegang; het brengt op zich geen hogere thermische classificatie of elektrische kwalificatie tot stand.

Voorbeeld: Twee kabelroutes naast dezelfde machine

Beschouw een hypothetische installatie met een sensorkabel en een motorstroomkabel die dicht langs dezelfde verwarmde behuizing lopen. Beide vereisen een beoordeling van externe blootstelling, maar een succesvolle hoestest op de ene keurt de andere niet goed.

Controleer voor de sensorkabel de complete kabel, connector en temperatuurgrenzen aan de sensorzijde, samen met de daadwerkelijke elektrische belasting en de vereiste signaalprestaties. Neem voor de motorkabel de bedrijfsstroom, inschakelduur en installatieopstelling op in de thermische beoordeling.

Als de motorkabel door een flexibele buis loopt, beoordeel dan het hele bedekte buisgedeelte. Gebruik de buitentemperatuur van de nieuwe hoes niet als directe meting van de geleidertemperatuur. De meetmethode en acceptatielimieten moeten worden geselecteerd door de verantwoordelijke elektrotechnisch ingenieur.

Keur de twee routes goed op basis van hun eigen vereisten, zelfs wanneer hetzelfde hoesmateriaal geschikt is voor beide.

Houd thermische hoezen gescheiden van andere beschermingsvereisten

Elektrische isolatie en elektromagnetische afscherming

Een siliconen glasvezel brandhoes mag niet worden behandeld als vervanging voor primaire elektrische isolatie of worden gebruikt om een beschadigde kabelmantel te repareren zonder een goedgekeurde reparatiespecificatie. Een thermische classificatie is geen spanningsclassificatie. Claim geen elektromagnetische afscherming of aardingsprestaties van een gewone thermische hoes zonder afzonderlijke kwalificatie.

Brandwerende circuits

Om een circuit operationeel te houden tijdens een gedefinieerde blootstelling aan vuur is bewijs nodig voor de relevante kabel of het complete beveiligingssysteem en de installatie daarvan. Het toevoegen van een brandhoes vormt niet automatisch een brandwerend kabelsamenstel of stelt een werkingstijd bij brand vast.

Waar de specificatie die prestatie vereist, vraag dan het toepasselijke systeembewijs op. Een vlamtest van korte duur op een hoesmateriaal is geen uitwisselbaar resultaat.

Wand- en vloerdoorvoeringen

Industriële kabelhittebescherming verschilt van brandwerende afdichting van een doorvoer door een brandwerende wand of vloer. Producten die in die markt worden omschreven als kabelslangbrandhoezen kunnen opschuimend zijn of deel uitmaken van een specifiek doorvoersysteem.

Vervang een met silicone gecoate glasvezelhoes niet door de gespecificeerde brandmanchet. Als de bedekte kabelroute door een gekwalificeerde barrière loopt, laat dan het doorvoersetail beoordelen voor de daadwerkelijke kabel, buis en extra bekleding.

Keur de installatie goed, niet alleen een materiaalmonee

Begin de proef met een geïdentificeerd kabel- of buissamenstel in bruikbare staat. Onderzoek hittebeschadiging, losse verbindingen of afwijkende temperaturen voordat u een externe hoes aanbrengt. Een nieuwe hoes mag een onopgelost elektrisch defect niet verbergen.

Plan het aanbrengen en verwijderen volgens de procedure voor veilig elektrisch werken op de locatie. Laat gekwalificeerd personeel de relevante voedingen isoleren, opgeslagen energie beheersen en de spanningsloze toestand verifiëren voor handwerk. Het kunnen wikkelen van een hoes om aangesloten kabels maakt installatie onder spanning niet acceptabel.

Leg het goedgekeurde product, de afdekkingseindpunten, de naadpositie indien van toepassing en de vasthouddetails vast. Controleer de pasvorm in de vereiste machineposities, verbindingssingang en identificatie. Organiseer eventuele aangedreven thermische of functionele tests via de geautoriseerde procedure, waarbij personeel wordt beschermd tegen gevaren van elektriciteit en bewegende apparatuur.

Gebruik een representatieve inschakelduur en overeengekomen acceptatielimieten. Leg vast of een temperatuurmeting betrekking heeft op het oppervlak van de hoes, de kabelmantel of een andere locatie; presenteer deze metingen niet als equivalent.

Bewaar voor herhaald onderhoud de installatietekening en de overeengekomen inspectiecriteria. Specificeer vervanging of herbeoordeling na beschadiging, aanzienlijke thermische blootstelling of een verandering in kabelbelasting, route of apparatuurfunctie.

Bereid een aanvraag voor een brandhoes voor kabels of buizen voor

Samenstel: Stuur de kabel- of buisreferentie, werkelijke buitenafmetingen, connectortekeningen, aftakkingslocaties en beschermde lengte. Vermeld of de hoes voor de beëindiging of rondom een bestaand aangesloten samenstel wordt geïnstalleerd.

Service: Identificeer de warmtebron, blootstellingsduur, bedrijfsbelasting, beweging en verwachte vloeistoffen of verontreiniging. Vermeld de temperatuurgrenzen van de kabel en eventuele elektrische ontwerpeisen waaraan de externe bekleding moet voldoen.

Acceptatie en levering: Definieer de monsterbeoordeling, toepasselijke productdocumenten, hoeveelheid, afgewerkte lengtes en identificatie. Behandel markerings-, verpakkings- en inspectievereisten als besteldetails in plaats van deze af te leiden van een catalogusfoto.

BSTFLEX levert met silicone gecoate glasvezel brandhoezen voor externe kabel-, slang- en leidingbescherming. Vraag productgegevens, monsters of een offerte voor industriële kabelbrandhoezen aan met de routetekening en blootstellingsdetails. De voorgestelde afdekking kan dan naast het kabel- en buisontwerp worden beoordeeld in plaats van als vervanging daarvoor.
