Aluminafiberhuls voor ovenbedrading: Afmetingen en temperatuurvragen

Een thermokoppelgeleider die langs een ovenwand wordt geleid, kan te maken krijgen met een andere temperatuur dan een kabel die door een hete opening gaat. Beide hebben mogelijk een beschermende huls nodig, maar hun blootstelling, draadconstructie en installatieruimte verschillen. Alleen het oveninstelpunt en een nominale draaddikte opsturen maakt het lastig om de juiste huls te selecteren.

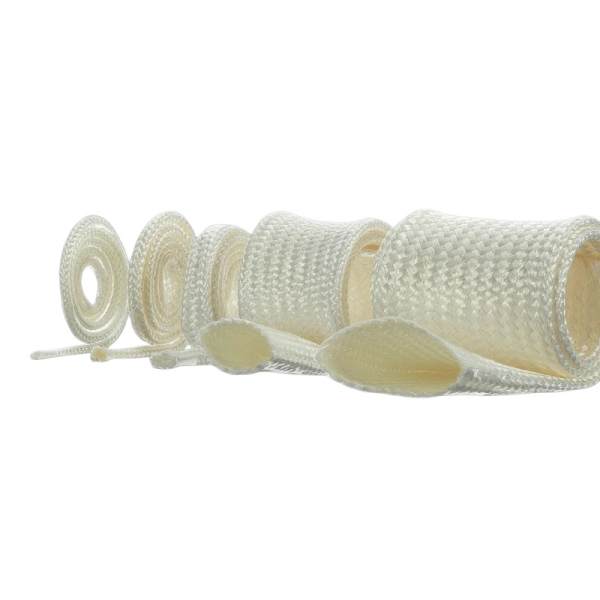

De Alumina Fiber Sleeve is een flexibel buisvormig textiel voor hoge-temperatuurbescherming rond draden, kabels en andere langwerpige componenten. Voordat u deze specificeert voor een ovenconstructie, moet u vaststellen waar de huls mee in aanraking komt, hoe heet de locatie wordt en of de bedrading al over zijn eigen gekwalificeerde elektrische isolatie beschikt.

Meet de blootstelling bij de huls

Begin bij de daadwerkelijke route. Markeer het gedeelte in de hete zone, het gedeelte bij een deur of inspectieopening en de overgang naar de koelere kabelkabel. Identificeer of de huls te maken krijgt met direct contact met een heet oppervlak, stralingswarmte, bewegende lucht, het kort openen van een ovendeur of herhaaldelijk verwarmen en afkoelen. De procestemperatuur beschrijft op zich niet de temperatuur op elk punt langs de huls.

Geef voor elk gedeelte de te verwachten continue temperatuur op, de hoogste korte blootstelling en de duur daarvan. Vermeld hoe vaak de apparatuur cycli doorloopt. Als die waarden afkomstig zijn van een berekening in plaats van een meting, vertel de leverancier dan welke aannames zijn gebruikt. Vraag naar de temperatuurgegevens van de geselecteerde hulstructuur en de omstandigheden waaronder de classificatie is vastgesteld. Het vezeltype alleen is geen volledige temperatuurclassificatie voor de kant-en-klare huls of de beschermde kabel.

Bepaal de maat op basis van de geïnstalleerde kabel, niet de geleider

Meet de buitendiameter van de complete kabel of draadbundel op het punt waar de huls komt te zitten. Neem bestaande isolatie, een beschermende mantel en eventuele andere lagen onder de aluminahuls mee. Als de huls over een connector, kabelschoen of aansluiting moet schuiven, geef dan de maximale buitenafmeting van dat onderdeel en de beschikbare installatielengte op.

Registreer ook bochten, aftakkingen en plaatsen waar de kabel door een klem wordt vastgehouden. Een buisvormig vlechtwerk kan bij het aanbrengen van diameter veranderen, wat de dekking en wanddikte langs het traject kan beïnvloeden. Test een kort stuk over het grootste onderdeel en inspecteer vervolgens de pasvorm op het kleinste gedeelte. Controleer of het vlechtwerk opent, blijft haken, gaat bollen of schuurt tegen een metalen rand. Bevestig de uiteindelijke lengte nadat de huls is geïnstalleerd en de uiteinden zijn afgewerkt.

Scheid thermische bescherming van elektrische kwalificatie

Een keramisch textiel rond een geleider kan één laag van een bedradingsconstructie vormen. Dit bepaalt niet de spanningsklasse van die constructie. Vertel de leverancier of de huls over een reeds geïsoleerde kabel, een verwarmingsgeleider, een thermokoppelgeleider of een ander onderdeel komt. Als het ontwerp voor elektrische isolatie op de huls vertrouwt, specificeer dan de vereiste testmethode, spanning, omgevingsomstandigheden en documentatie voor de exacte constructie die wordt aangeschaft.

Controleer de eigen temperatuurgrens van de draad, de aansluitmaterialen en de route door de oven. Een huls kan de toelaatbare temperatuur van een ongeschikte geleider, mantel of connector niet verhogen. Waar de kabel in contact kan komen met scherp plaatwerk, een bewegend armatuur of gesmolten materiaal, dient u die blootstelling apart te beschrijven zodat de hele beschermende constructie kan worden beoordeeld. Ga er niet van uit dat onbewerkt textiel een afgesloten barrière vormt tegen vloeistoffen of zware schuring.

Controleer de textielconstructie

Vraag welke vezelkwaliteit en garenconstructie geleverd zullen worden. De productpagina beschrijft een op alumina gebaseerde buisvormige huls en noemt gevlochten of geweven vormen. Bevestig voor een productieorder welke vorm van toepassing is op uw maat, de opgegeven samenstelling, eventuele afwerkingsbehandeling, de tolerantie van de binnendiameter en de leveringslengte. Als de constructie weinig vezelverlies of een bepaalde afwerking van de snijkant vereist, maak dat dan onderdeel van de monstergoedkeuring.

Een korte installatieproef is nuttig voordat een volledige rol wordt besteld. Pas de kandidaat-huls op een representatieve kabel en voer deze door de beoogde klemmen en openingen. Controleer de buigradius, het vasthouden van de uiteinden, de toegang voor onderhoud en de speling ten opzichte van omliggende onderdelen. Als de constructie wordt blootgesteld aan een gecontroleerde warmtetest, gebruik dan de daadwerkelijke draad- en aansluitmaterialen en inspecteer deze na de voorgeschreven cyclus.

Wat te vermelden in de aanvraag

• Een schets of foto met daarop de ovenroute, hete zone, openingen, klemmen en beschermde lengte.
• De buitendiameter van de kabel of bundel, de maximale fittingdiameter en de beschikbare installatiespeling.
• Continue en korte blootstelling bij de huls, plus de verwarmingscyclus en eventueel contact of stralingswarmte.
• De bestaande isolatie van de draad en eventuele elektrische tests of documentatie die de afgewerkte constructie vereist.
• Blootstelling aan schuring, spatten, chemicaliën of herhaaldelijke onderhoudsbehandeling.
• Vereiste monsterhoeveelheid, rol- of snijlengten, geschat jaarlijks verbruik en acceptatiecontroles.

Stuur deze details samen met de tekening naar BSTFLEX. Wij kunnen de gevraagde hulstructuur beoordelen en een monster voor pasvorm- en toepassingstests voorbereiden. Bevestig de specifieke technische gegevens van de kwaliteit en de acceptatiecriteria van de afgewerkte constructie voordat u een productieorder vrijgeeft. Zie voor andere hulsmaterialen en -constructies de categorie High Temperature Sleeves.
